Elektros instaliacija rąstiniuose namuose reikalauja ypatingo dėmesio, kad būtų užtikrintas saugumas ir patikimumas. Šiame straipsnyje aptarsime svarbiausius aspektus, į kuriuos reikėtų atkreipti dėmesį montuojant elektros instaliaciją sodo namelyje, parenkant kabelius, jungiklius ir kitus komponentus.
Kabelių parinkimas ir montavimas
Elektros instaliacija ant degių paviršių turėtų būti montuojama nedegiais kabeliais (pvz. HDGs, NHXH ar pan. markės), kurie būtų įverti į mechaninę apsaugą užtikrinančius instaliacinius vamzdžius (rekomenduotina nedegius). Jeigu elektros instaliacija yra montuojama mediniuose, karkasiniuose namuose arba kitokiais degiais paviršiais, tuomet tokią elektros instaliaciją papildomai rekomenduotina jungti per nuotėkio relę, kuri tuo pačiu atliks papildomą priešgaisrinės apsaugos funkciją.
Ar gerai, kai laidai plastikiniuose gofruotuose vamzdeliuose sudėti tarp polistireno lakštų juo šiltintoje sienoje? Svarbu užtikrinti, kad elektros instaliacija būtų saugi ir atitiktų visus reikalavimus.
Kabelių poravimas
Jeigu situacija verčia, tuomet kabeliai yra poruojami, tačiau abu suporuotų kabelių galai turi būti prijungti prie tų pačių automatinių jungiklių kontaktų. Ar bus labai blogai, jei varinį monolitinį kabelį 4*4 mm2 suporuoti po dvi gyslas ir tada bus 2*8 mm2? Atstumas apie 2 metrai (tarpusavį sujungti du skydelius). Jeigu tai bus trifazė jungtis, tuomet papildomai reikia sumontuoti apsauginio įžeminimo "PE" laidininką.
Automatinių jungiklių parinkimas
Visiems standartiniams buitiniams 16A 230V kištukiniams lizdams, kurie yra prijungti 3×2,5 mm² kabeliu yra tinkamas tiek C16A, tiek B16A automatinis jungiklis. Kokius automatus pasirinkti rozetėms, ar tinka B16 (galingų įrenginių nenumatoma)? Ar B16 automatą išmuš pirmiau nei C16? B16A perkrovos srovė yra mažesnė, tad suveiks greičiau, tačiau buityje skirtumo praktiškai nepasijusite, nes trumpojo jungimo atveju abiejų tipų automatinių jungiklių suveikimo srovės vienodos.
Įvadinio automatinio jungiklio parinkimas
Elektros kabelio 3×4 mm² ilgalaikė srovė klojant žemėje yra iki 38 A arba iki 8 kW aktyvinė apkrova, tačiau reikėtų atsižvelgti į tai, kad kabelio skerspjūvis turi būti didesnis, jeigu kabelio ilgis yra 50-100 ar daugiau metrų. Kokią pastovią galią gali praleisti toks kabelis kilovatais? Tai užtikrintų mažesnius įtampos nuostolius ir didesnes trumpojo jungimo sroves, o tuo pačiu efektyvesnį automatinių jungiklių darbą. Šiam kabeliui apsaugoti rekomenduočiau naudoti C25 įvadinį automatinį jungiklį, o esant būtinybei ne didesnį kaip C32 A. Tokiu būdu būtų išlaikytas ir selektyvumas - esant perkrovos srovei pirmiausia suveiktų C25 arba C32 ir tik po to įvadinis C40. Kokio nominalo automatą naudoti 3*4mm2 variniam jėgos kabeliui apsaugoti? Pasirinkti B ar C (tik standartiniai buitiniai prietaisai, išskirta galia tikrai pakankama, skydinėje stovi C40 įvadinis automatinis jungiklis, kabelis tiesiamas iš namo skydelio į namo priestatą).
Automatinio jungiklio parinkimas kalėdinėms girliandoms
Namų sąlygomis tiks C1 tipo automatinis jungiklis. Kokio nominalo automatinį jungiklį reikėtų naudoti 0,5 mm2 variniam daugiagysliam kabeliui? C1, C2 ar B4? Bus jungiamos kalėdinės lauko girliandos. Žinoma bus siūloma tiesti 1,5 mm2, bet galia sieks vos +-100 w. Tokio kabelio ilgalaikė srovė apie 7 A arba iki 1,5 kW, priklausomai nuo eksploatavimo sąlygų. Jeigu bus jungiamos elektrinių lempučių girliandos su įtampą žeminančiais maitinimo šaltiniais, tuomet reikėtų rinktis bent kiek didesnį jungiklį, pavyzdžiui C2, kad girliandų įjungimo metu, esant didesnėms "paleidimo" srovėms, pastarasis neatsijungtų. Taip pat rekomenduotina atkreipti dėmesį, kad 0,5 mm2 gyslos skerspjūvio ploto kabelis neturėtų būti kelių šimtų metrų ilgio, nes dėl sąlyginai didelės vidinės varžos bus mažos trumpojo jungimo srovės, todėl esant avariniam rėžimui gali nesuveikti ir C1 automatinis jungiklis.
Ar girliandoms galima jungti nuotekio rėlę (vis tiek laukas, drėgmė)? Tačiau srovės nuotėkio relės panaudojimas bus efektyvus, jeigu bus naudojamos girliandos su įtampą žeminančiais maitinimo šaltiniais.
Nuotėkio relės
Srovės nuotėkio relės (kitaip dar vadinama skirtuminių srovių apsauga) fazinis ir nulinis laidininkai yra jungiami taip kaip yra numatęs to konkretaus įrenginio gamintojas. Nuotėkio relė skirstomajame skydelyje yra jungiama taip kaip yra patogiau jos montavimo metu: jeigu "L" ir "N" įėjimas iš viršaus, tuomet išėjimas bus apačioje arba atvirkščiai. Nuotėkio rėlė pajungiama iš apačios padavus nulį bei fazę, o viršuje išeina į automatukus? Ar nuotėkio rėlės veikimas turi ką nors bendro su įžeminimu?
Kad ši apsauga būtų efektyvi absoliučiai visi kabeliai (ir visos atšakos), kurie yra prijungti prie srovės nuotėkio relės turi turėti apsauginio įžeminimo ("PE") laidininką, kuris turi būti prijungtas prie skirstomojo skydelio apsauginio įžeminimo kontaktų. Ši sąlyga yra būtina tuo atveju, kuomet kurioje nors prijungtų prie nuotėkio relės kabelių vietoje, esant pablogėjusiam kontaktui, pradėjus kaisti kabeliams atsiras natūralus srovės nutekėjimas į apsauginio įžeminimo laidininką ir nuotėkio relė suveiks dėl atsiradusio fazinių ir nulinio laidininkų srovių skirtumo. Pagrindinė apsauginio įžeminimo laidininko elektros instaliacijoje paskirtis yra apsaugoti elektros įrenginių naudotoją nuo prisilietimo įtampos, kuri dėl įrenginio gedimo gali netikėtai atsirasti įrenginio korpuse, o kaip papildoma yra priešgaisrinė funkcija, kuri yra aprašyta aukščiau.
Jeigu planuojama jungti keletą atskirų kabelių prie atskirų automatinių jungiklių ir šią grupę automatinių jungiklių reikia prijungti prie srovės nuotėkio relės, tuomet atitinkamai nuosekliai sujungus visą reikalingą schemą tos kabelių grupės turės ir papildomą apsaugą nuo prisilietimo įtampos įrenginio korpuse. Tik reikėtų prisiminti, kad kurioje nors vienoje vietoje atsiradus gedimui ir suveikus nuotėkio relei, vienu metu bus atjungtos visos kabelių grupės, kurios buvo prijungtos prie šios nuotėkio relės. Naudojant nuotėkio reles apšvietimui, rekomenduotina naudoti bent keletą, tuomet dėl gedimo atsijungus apšvietimui vienose patalpose, liks neatjungtas kitų patalpų apšvietimas. Taupant skirstomojo skydelio vietą taip pat galima naudoti ir kombinuotas srovės nuotėkio reles, kurios turi perkrovos, trumpojo jungimo ir skirtuminių srovių apsaugas (pvz., C10+30mA).

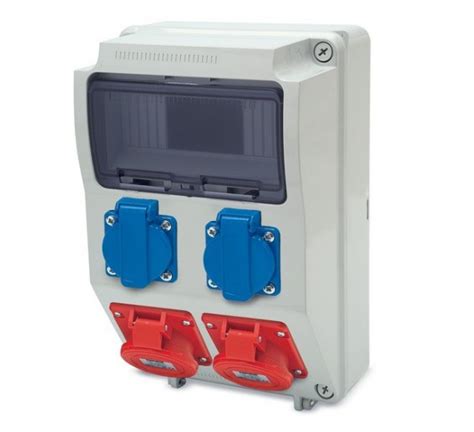

Skirstomojo skydelio montavimo seka
Skirstomajame skydelyje gali būti ir Jūsų paminėta automatinių jungiklių montavimo seka. Taip pat domina ar tokia seka skydelyje tinkama:
- įvadinis dvipolis automatas C16 atjungiantis ir fazę ir nulį vienu metu;
- kontrolinis el. skaitiklis montuojamas ant DIN bėgelio matuojantis tik sodo namelio vartojamą energiją;
- nuotėkio rėlės;
- automatukai.
Papildoma informacija
UAB "MINELEKTRIKAS" J. Dobkevičiaus 8, Vilnius
Šioje lentelėje pateikiami kabelių ilgalaikės srovės duomenys klojant žemėje:
| Kabelio skerspjūvis | Ilgalaikė srovė (klojant žemėje) |
|---|---|
| 3×4 mm² | Iki 38 A (arba iki 8 kW aktyvinė apkrova) |
