Nevėdinamuose patalpose dažnai kaupiasi drėgmė, pelėsis, lengvai plinta virusai. Geras patalpų vėdinimas ypatingai svarbus ten, kur vykdomi gamybos procesai, techninis darbas, į orą iškleidžiamos lakiosios medžiagos, dulkės ir kiti teršalai. Šviežias, nuolat ventiliuojamas patalpų oras pagerina dirbančių darbuotojų savijautą, didina našumą, o kartais net ir apsaugo nuo įrenginių perkaitimo grėsmės.
Sparčiai pažengus technologijoms į priekį, rinka mums siūlo platų spektrą inovatyvių patalpų vėdinimo sprendimo būdų: nuo mažų ventiliatorių, rekuperacinių sistemų iki didelių oro vėdinimo sistemų, dar kitaip vadinamų vėdinimo kamerų. Šiuos ir daugelį kitų patalpų ventiliavimo sprendimų Rubisolis VERSLUI komanda gali pritaikyti, atsižvelgdami į individualius poreikius.
Vėdinimo sistemos šiandien tampa aktualiomis daugelyje namų ar biurų. Kokybiškas oro judėjimas, jį tiekiant bei šalinant, yra itin aktualus tam, kad būtų laikomasi svarbių kriterijų tiek žmonių sveikatos, tiek pačių namų gerovės atžvilgiu. Vėdinimo sistemos yra aktualios todėl, kad jos taip pat padeda išsaugoti kuo daugiau namuose esančios šilumos, grąžindamos ją į patalpą, todėl tai naudinga energijos taupymo atžvilgiu.

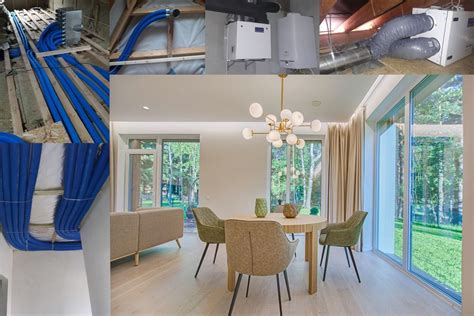

Kaip išvedžioti Rekuperacijos (vėdinimo) ortakius ir pajungimas | Sąmata | Difuzorių montavimas.
Oro vėdinimo ir šildymo projekto įgyvendinimas didelio tūrio patalpose
Oro vėdinimas ir šildymas didelėse erdvėse visuomet iššūkis, reikalaujantis patirties ir kompetencijos. Tam, kad sistemų eksploatacija nebūtų labai brangi, šiluma laikytųsi reikiamose vietose, o oro srautai judėtų tinkamai, privalu atsižvelgti į patalpų ypatumus, paskirtį ir energetinę klasę. Mūsų kliento mokymo centro patalpose, reikėjo kompleksinio sprendimo, siekiant išvengti prasto patalpų vėdinimo ir šilumos stygiaus šaltuoju metų laiku. Įvertinus objekto dydį ir tai, kad patalpoje vyrauja aukštos, mažai langų turinčios erdvės, žinojome, kad reikalingas ypatingai efektyvus ir veiksmingas vėdinimo sprendimas. Bet mūsų specialistų komandai išskirtiniai sprendimai versle - ne naujiena!
Atsižvelgiant į kliento poreikį bei objekto dydį ir aukštį, parinkome oro tiekimo-šalinimo įrenginius su rekuperacija VentiAir. Objekte sumontuoti du vienodo tipo vėdinimo įrenginiai VentiAir R-TYPE® 8000 CERL su aukšto efektyvumo plokšteliniu rekuperatoriumi ir tolimo nupūtimo oro paskirstymo difuzoriumi. Dėka įrenginyje įmontuoto tolimo nupūtimo oro skirstytuvo, papildomai patalpoje nereikia išvedžioti ortakinės sistemos. Šio įrenginio oro srauto našumas 8000m3/h bei 38kW šildymo galia. Kitų patalpų vėdinimui buvo sumontuotas S-TYPE® S70 DCERL modelio vėdinimo įrenginys su aukšto naudingumo plokšteliniu rekuperatoriumi. Šio įrenginio oro srauto našumas yra 5400 m3/h. Paleidus sistemą efektas buvo juntamas iš karto. Priverstinė oro kaita greitai troškų patalpų orą pakeitė šviežiu ir gaiviu.
Oro tiekimo-šalinimo įrenginio su rekuperacija išskirtinumai
Oro tiekimo-šalinimo įrenginys VentiAir skirtas patalpų orui reguliuoti ir cirkuliuoti. Šis įrenginys išsiskiria patogiu montavimu, praktiškumu ir efektyviu veikimo principu.Taip pat ši sistema atlieka kelias svarbias funkcijas:
- didelio efektyvumo rekuperatoriaus dėka nuolatos vėdinamas patalpų oras ir tuo pačiu įrenginys atlieka šildymo funkciją;
- nėra reikalinga papildoma ortakių sistema, o oro tiekimo ir šalinimo įtaisai montuojami pačiame vėdinimo įrenginyje;
- įrenginiui nereikalinga atskira patalpa, nes jis montuojamas ant pastato stogo.
Oro tiekimo-šalinimo įranga skirta aukštoms ir mažai ventiliuojamoms erdvėms, tokioms kaip: pramonės, gamybos, sandėlių, sporto salių, angarų patalpos.
Esame orientuoti į vykdomų projektų rezultatus, todėl kiekvienu atveju atvykstame į vietą detaliam patalpų įvertinimui. Konsultuojame, paskaičiuojame ir parenkame optimaliausius sprendimus.
Gamybinių patalpų vėdinimo ypatumai
Gamybos patalpų vėdinimas skiriasi nuo gyvenamųjų patalpų vėdinimo oro kiekiais, įranga. Pramoninių patalpų įvairovė didelė, dažniausiai jose reikalingas priverstinis mechaninis vėdinimas, netgi jei oro užterštumas nedidelis ar jo visai nėra. Kadangi pramonės patalpose vykdomi įvairūs procesai, labai dažnai oras jose būna užterštas dulkėmis, cheminėmis medžiagomis, garais, dujomis. Sunku įsivaizduoti šiuolaikinės gamybos vietą ar cechą be priverstinio mechaninio vėdinimo, jis įrengiamas net ir steriliose laboratorijose. Projektuojant vėdinimą atsižvelgiama į daugybę veiksnių, pramoninių patalpų vėdinimo projekto pagrindas yra darbo pobūdis.
Gamybinių patalpų vėdinimas projektuojamas vadovaujantis technologine dalimi. Vėdinimo intensyvumą ir oro kokybę apibrėžia procesai, vykstantys patalpose: šlapi ar sausi, teršalų, šilumos, drėgmės išsiskyrimai ir pan. Darbo pobūdis lemia projektuojamus oro kiekius, oro švarą, vėdinimo sistemos sudėtingumą, veikimo trukmę, įvairius reikalavimus susijusius su gaisrine sauga ir t.t. Viešojo naudojimo pastatų patalpose, kuriose pagrindinis teršalų šaltinis yra žmonių medžiagų apykaitos produktai, oro kokybės kategorija pasirenkama abipusiu užsakovo ir projektuotojo susitarimu.
Gamybos paskirties patalpose, jei nėra specialių reikalavimų, oro kokybės kategorija IDA 4 tenkina higienos normos HN 23:2007 „Cheminių medžiagų profesinio poveikio ribiniai dydžiai. Šiluminio komforto ir pakankamos šiluminės aplinkos parametrus darbo patalpose nustato Higienos norma HN 69:2003 „Šiluminis komfortas ir pakankama šiluminė aplinka darbo patalpose. Parametrų norminės vertės ir matavimo reikalavimai". Joje nurodoma temperatūra, santykinis drėgnis ir oro judėjimo greitis, priklausomai nuo darbo sunkumo, pobūdžio. Vadovaujantis šia norma paprastai ir priimami vidaus oro parametrai projektuojant ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemas.
Reikalingi oro kiekiai numatomi remiantis technologine projekto dalimi. Jei jos nėra, oro kiekiai skaičiuojami pagal gamybos procesą arba tiesiog priimami pagal dirbančiųjų skaičių. Vėdinimo intensyvumas tiesiogiai priklauso technologinių procesų: medienos pramonei bus vienoks, tekstilės pramonei kitoks ir pan.
Gamybinės ar sandėlių patalpos paprastai būda didelio ploto ir aukštomis lubomis, todėl jose gerai organizuoti vėdinimą ne taip paprasta. Oras turi būti tiekiamas taip, kad nebūtų juntamas pūtimas. Jeigu patalpoje yra dulkių, oras turi padėti joms nusėsti, švarus oras turi judėti iš viršaus žemyn. Jeigu gamybos patalpose išsiskiria kenksmingos medžiagos, oro tiekimą reikia organizuoti apribotomis srovėmis į viršutinę patalpų dalį.
Vėdinimo sistemos komponentai ir įranga
Rengiant vėdinimo sistemos projektus atliekama daug įvairių skaičiavimų. Mechaninio vėdinimo sistemoje yra naudojami ventiliatoriai, ortakiai ir jų fasoninės dalys, oro skirstytuvai, oro srautų reguliavimo ir paskirstymo įtaisai, filtrai, triukšmo ir vibracijų slopinimo įranga, oro šildytuvai, šilumos atgavimo įrenginiai ir kt.
Kadangi vėdinimo sistema naudoja nemažai elektros energijos, ypač ventiliatoriai, labai svarbu pasirinkti ekonomišką prietaisą. Svarbiausi ventiliatoriaus charakteristikos rodikliai yra galia, oro srauto kiekis, ventiliatoriaus dydis, montavimo galimybės, IP saugumo klasė. Be to, dirbdami ventiliatoriai kelia triukšmą ir vibracijas. Į šiuos ventiliatorių parametrus irgi verta atkreipti dėmesį ir geriau pasirinkti tylesnį, nei vėliau darbo vietoje kęsti nuolatinį triukšmą.
Pramoniniai vėdinimo sistemos ventiliatoriai yra įvairių tipų, pritaikyti skirtingiems tikslams: oro cirkuliacijai, dūmų, dulkių, garų šalinimui. Pagal veikimo pobūdį ventiliatoriai klasifikuojami į išcentrinius (radialinius) ir ašinius. Išcentriniai ventiliatoriai gali būti įvairaus slėgio, ašiniai paprastai būna nedidelio slėgio ir naudojami sistemose su nedideliu aerodinaminiu pasipriešinimu.
Dažniausiai komercinėse ir pramoninėse gamybos patalpose montuojama rekuperacinė vėdinimo sistema, kuri ne tik ištraukia užterštą orą ir tiekia šviežią, bet ir grąžina patalpų šildymui panaudotą šilumą. Kartu, jei reikia, ištraukiamas oras gali būti filtruojamas, o tiekiamas oras - drėkinamas ar sausinamas.
Tiek rekuperacinei vėdinimo sistemai, tiek vėdinimo sistemai su dulkių ištraukimu reikalingi ne tik rekuperatoriai bei ventiliatoriai, bet ir ortakiai, fasoninės dalys, oro skirstytuvai, oro sklendės ir kt. Jeigu rekuperatoriai, pramoniniai ventiliatoriai daugiausia gaminami užsienio šalyse, tai skardos gaminiai vėdinimo sistemai sėkmingai gaminami mūsų šalyje, jų nereikia transportuoti, vietinės gamybos skardos gaminių kaina mažesnė. Be to, yra yra įmonių, kurios specializuojasi inžinerinių sistemų projektavime, montavime ir skardos gaminių gamyboje, o tai reiškia, kad įrangą parenka ir ją sumontuoja profesionalai.
Atsižvelgiant į reikalavimus, pramoninio vėdinimo sistemose naudojami tiekiamo ir ištraukiamo oro filtrai. Tiekiamo oro filtrai valo į patalpas patenkantį orą ir apsaugo vėdinimo įrangą (šilumokaičius) nuo užsiteršimo dulkėmis. Patalpose, kurioms keliami ypatingi švaros reikalavimai, naudojami vadinamieji superfiltrai - itin aukšto valymo filtrai. Pagal įvairius parametrus vėdinimo sistemos filtrai skirstomi į daugelelį tipų. Filtrai pagal konstrukciją skirstomi į kišeninius, panelinius, kompaktinius, riebalų sulaikymo filtrus, anglies, elektrostatinius filtrus.
Kiekviena pramonės, sandėlio, gamybos cecho ar laboratorijos, netgi paprasčiausios bibliotekos vėdinimo sistema - unikali. Todėl tiek vėdinimo projektavimas, tiek įrangos parinkimas yra individualūs.
Dažnos klaidos projektuojant vėdinimo sistemas komercinėms patalpoms
Biurai, parduotuvės, sandėliai, gamybinės patalpos - visose komercinėse erdvėse vėdinimo sistemos tiesiogiai veikia darbuotojų sveikatą, klientų savijautą ir įmonės kaštus. Šiame straipsnyje aptarsime 5 dažniausias klaidas, kurias matome komercinėse patalpose, kai kalbame apie vėdinimo sistemas. Kiekviena jų turi labai aiškią kainą - tiek pinigais, tiek reputacija. Pabaigoje rasite praktinį checklist, kurį galite naudoti vertindami savo objektą ar projektuotojo sprendinius. Daugelio tarptautinių tyrimų duomenimis, bloga oro kokybė mažina darbuotojų produktyvumą, didina ligos dienų skaičių ir skundus dėl savijautos (aproksimacija).
- Klaida Nr. 1: Tipinė situacija - vėdinimo sistemos projektavimas remiantis vien tik bendru plotu ir norminiais m³/h žmogui, pernelyg mažai dėmesio skiriant realiam patalpų naudojimui. Rezultatas - vienose zonose trūksta oro ir tvanku, kitose - pervėdinta ir švaistoma energija. Vėdinimo projektavimas turi remtis aiškiomis higienos ir komforto gairėmis - minimaliu oro kiekiu žmogui, taršos šaltinių vertinimu, rekomenduojamais oro keitimų per valandą dydžiais (ACH) ir pan.
- Klaida Nr. 2: Vėdinimo įranga ir ortakiai dažnai parenkami taip, kad „tilptų“ į architektūrinę erdvę, o ne taip, kaip reikia aerodinamiškai. Tai reiškia, kad dalis oro „dingsta“ ne ten, kur reikia, o ventiliatoriai priversti dirbti didesne galia, kad kompensuotų nuostolius.
- Klaida Nr. 3: Kita labai dažna problema - sistema niekada normaliai nesubalansuota. Balansuota vėdinimo sistema turi užtikrinti, kad kiekviena patalpa gautų projektinį oro kiekį, o bendras sistemos pasipriešinimas būtų subalansuotas. Vėdinimo sistemos našumą būtina pritaikyti prie realaus naudojimo - patalpų užimtumo, darbo laiko, taršos ir pan. Ji beveik garantuotai dirbs neefektyviai.
- Klaida Nr. 4: Vienas didžiausių mitų - kad vėdinimo sistemos gali „veikti metų metus be priežiūros“. Praktikoje dulkės, riebalai, mikroorganizmai, drėgmė ir kiti teršalai pamažu kaupiasi ant filtrų, šilumokaičių, ortakių sienelių. Šios problemos ypač kritinės biuruose, parduotuvėse, maisto gamybos ir viešojo maitinimo vietose, kur higienos reikalavimai yra aukšti.
- Klaida Nr. 5: Šiuolaikinės vėdinimo sistemos komercinėse patalpose turėtų vėdinti pagal realų poreikį. Dar viena klaida - vėdinimo įranga veikia pilna eiga visą darbo laiką (ar net 24/7), nepaisant realių srautų ir apkrovų. Moderni vėdinimo įranga ir automatikos sprendimai leidžia visa tai realizuoti praktiškai bet kokio dydžio objekte. Svarbiausia - numatyti tai jau projektavimo stadijoje ir užtikrinti tinkamą paleidimą bei serviso priežiūrą.
Vėdinimo sistemos priežiūra ir optimizavimas
Vėdinimo sistemos komercinėms patalpoms nėra tik „vamzdžių ir dėžių rinkinys“, būtinas higienos normoms įvykdyti. Tai sistema, kuri kasdien dirba su žmonėmis ir energija.
Kiek dažnai reikia prižiūrėti vėdinimo įrangą ir keisti filtrus? Dažnis priklauso nuo apkrovos, taršos ir įrangos tipo, bet praktiškai filtrus daugumoje komercinių objektų verta tikrinti bent kas 3 mėnesius, o keisti 2-4 kartus per metus (aproksimacija). Ortakių ir įrangos būklę rekomenduojama vertinti periodinių patikrų metu.
Kaip suprasti, ar vėdinimo sistema subalansuota? Subalansuota sistema užtikrina, kad kiekvienoje patalpoje yra numatytas tiekiamo ir šalinamo oro kiekis, nėra „pervėdintų“ ir „uždususių“ zonų, triukšmo per difuzorius. Balansavimas turi būti atliktas paleidimo metu ir dokumentuotas, o po pakeitimų (pvz., pertvarų, atnaujinimų) - pakartotas.
Ar CO₂ jutikliai būtini vėdinimo sistemoms? Teoriškai be jų galima dirbti, praktiškai CO₂ jutikliai yra vienas efektyviausių būdų prisitaikyti prie realaus žmonių skaičiaus ir jų veiklos. Jie leidžia sumažinti vėdinimą, kai patalpos tuščios, ir padidinti, kai jos pilnos - tai gerina komfortą ir taupo energiją.
Ar galima optimizuoti esamą sistemą, ar būtina ją keisti? Dažnai pirmą dalį sutaupymo galima pasiekti vien optimizuojant esamą vėdinimo sistemą: sureguliuojant srautus, peržiūrint darbo grafikus, atnaujinant automatiką ir priežiūros procesus. Tik po to verta svarstyti įrangos keitimą ar didesnes modernizacijas.
Kuo skiriasi vėdinimo sistemos gyvenamosioms ir komercinėms patalpoms? Komercinėse patalpose paprastai didesnės apkrovos (daugiau žmonių, daugiau įrangos, daugiau taršos), griežtesni higienos ir dažnai gaisriniai reikalavimai. Todėl vėdinimo sistemos projektavimas ir įranga komercijai paprastai yra sudėtingesni ir reikalauja daugiau dėmesio automatikai, zonavimui ir priežiūrai.
Apibendrinant, gamybinių patalpų vėdinimo sistemos yra būtinos siekiant užtikrinti darbuotojų sveikatą, produktyvumą ir saugą. Tinkamai suprojektuota, įrengta ir prižiūrima vėdinimo sistema gali padėti išvengti daugelio problemų, susijusių su oro kokybe ir energijos sąnaudomis.
