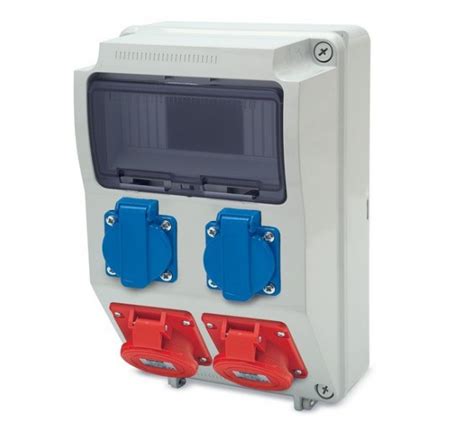

Elektros skydelis (skydas ar skydinė) - tai savotiškas namų (buto, parduotuvės, biuro ar dirbtuvių) elektros paskirstymo centras. Tam, kad namuose turėtume elektros energiją ir šviesą, būtiniausias prietaisas yra elektros skydas. Elektros skydas yra įrenginys, kurio pagrindinė užduotis yra paskirstyti į jį patenkančią elektros energiją keliems vartotojams.
Šiame įraše pasidalinsiu savo patirtimi iš aptarnavimo ir remonto srities. Tokios patirties turiu tikrai nemažai. Apvažiuotos turbūt visos Vilniaus miesto (ir rajono) maisto prekių parduotuvės. Taip pat teko gelbėti ir daugiabučius gyvenamuosius namus, prekybos centrus, biurus, darželius, mokyklas ir net pramoninius objektus.
Taigi daugiabutyje pagrindinė elektros paskirstymo sistema gauna energiją iš transformatorinės ir paskirsto ją į įėjimus, aukštus, kur yra skirstomieji skydai, paskirstantys elektrą butams. Ir šie du komponentai yra glaudžiai tarpusavyje susiję ir turėtų užtikrinti saugų, patikimą ir patvarų plaukų džiovintuvo, kompiuterių ir visų kitų elektros įrenginių veikimą. Saugus reiškia, kad nelaimės atveju skydas išgelbės jus nuo bėdų, užtikrindamas tinkamą apsaugą.
Visapusiškai apgalvotas, gerai suprojektuotas. Jis dažniausiai įrengiamas kur nors spintoje ir neatkreipia į save daug dėmesio. Pačio skirstomojo skydo dureles atidarote tik kelis kartus per metus, kad periodiškai patikrintumėte apsaugą nuo nuotėkio srovių ir išjungtumėte ar įjungtumėte atjungtą grupę, jei ji valdoma skirstomajame skydelyje esančiu jungikliu.
Į skydą ateina elektros įvadas, tada elektros energija iš įvado per srovėlaidžius ir automatinius išjungiklius yra išdalinama į atskirus objekto taškus. Kabeliais elektra iš skydo keliauja į kištukinius lizdus (rozetes), šviestuvus, vedinimo sistemas, katilus ir t.t.
Viskas. Neatidėliotinos situacijos nutinka ne kiekvieną dieną. Tačiau niekas nuo jų neapsaugotas. Tai gali įvykti ne vieną kartą veikiant elektros sistemai, pavyzdžiui, jei rizikuojate naudoti nepatikimą elektros įrangą arba gyvenate sename būste su netinkamai prižiūrimomis elektros tiekimo linijomis.
Dabar įsivaizduokite, kad toks skydas užsidega. Jeigu pasiseka ir namai nesudega - jose elektros jau nebus. Bus reikalingas gana brangus remontas. Čia yra geriausias scenarijus. Gerai, kada kažkas tokį dalyką pastebi (užuodžia). Tačiau dažniausias variantas - gaisras su visomis pasekmėmis.
Pirmiausia aptarsime ką daryti, kad išvengti gaisro. Atsakymas yra labai paprastas. Reikia laiku (bent vieną kartą per 3 metus) atlikti viso elektros ūkio patikrą ir profilaktinius darbus. Tiesiog pakviečiate elektriką ir jis už nedidelį mokestį viską peržiūrės ir tinkamai aptarnaus.
Visi gedimai elektroje atsitinka dėl 2 priežasčių. Pirmoji - dingo kontaktas ten kur jis turi būti. Antroji - atsirado kontaktas ten kur jo neturi būti. Su lengva ironija, bet trumpai ir aiškiai.
Projektuojant skydelio konstrukciją pagrindinis dėmesys kreipiamas į saugumą, aptarnavimo patogumą ir modifikacijos paprastumą. Apsauginės automatikos panaudota tiek, kad visos linijos būtų aprūpintos pakankama apsauga (nuotėkių relė - NR ir automatais).
Praktiškai tai atrodo taip: nuo įvadinio keturpolio kirtiklio maitinimas dalijamas į dvi keturpolias NR. Iš kiekvienos NR trys fazės ir nulis pajungti prie atskiro (taip pat keturpolio) komutacinio bloko. Automatai (1P+N) jungiasi prie komutacinių blokų. Įvadinis kabelis eina į keturpolį kirtiklį.
Keturpolį kirtiklį renkamės tam, kad atjungti visas aktyvos linijas (t.y. tas, kuriomis visada teka srovė - fazes ir nulį), o ne tik fazes. Už kirtiklio stovi dvi NR. Apkrova paskirstyta tarp jų taip, kad į vieną NR pajungiamos linijos, einančios sąlyginai sausose patalpose (kambariai ir pan.), į antrą - sąlyginai drėgnose patalpose (vonia, garažas, laukas, katilinė).
NR ir automatai sujungti komutaciniais blokais. Jie leidžia lengvai ir greitai perjungti aprovą tarp fazių ir tarp NR neperdarant pusės skydelio. Naudoti 1P+N automatai, t.y. tokie, kuriuose paprasta automatas sujungtas su kirtikliu.
Fazės laidas pajungtas prie „tikrosios” automato dalies, o nulis prie kirtiklio. Jei automatas suveiks - jis perskirs ir fazę, ir nulį vienu metu. Nulį perskirti reikia tam, kad suveikus NR galima būtų greitai rasti ir atjungti probleminę liniją.
Jei statytume paprastus vienapolius automatus, to padaryti negalėtume - net išjungus fazę, srovė tekėtų nulio grandine ir NR vis tiek išmetinėtų. Tektų likti be elektros pusėje (šiuo konkrečiu atveju) namo, o dabar - randame probleminę liniją, atjungiame ir laukiame elektriko, veikiant visoms kitoms rozetėms ir šviestuvams.
Montavimo ir aptarnavimo supaprastinimui, beveik visos išeinančios linijos pajungtos gnybtais. Toks sprendimas leidžia grupuoti automatus pagal jų funkcijas, o iš kitos pusės - pajungti išeinančias linijas tokiu eiliškumu, kokiu jos įvestos į skydelį. Šiuo atveju kabelio įvadas ateina iš apačios, o išeinančios linijos į viršutinę skydelio dalį.
Taipogi, pasirinkti apsaugos įrenginiai leidžia pajungti įvadą kaip iš viršaus, taip ir iš apačios (ne su visais automatais tai įmanoma). Automatai sugrupuoti visų pirma pagal funkcijas (šviesa-rozetės-įvadas), antra - pagal patalpas (viduje - lauke).
Tam kad skydeliu būtų paprasta naudotis, jame būtini užrašai. Užrašai atitinka tai, kas surašyta ir dokumentuose. Visas darbas (laidų išvedžiojimas, taškų vieta ir pan.) dokumentuojamas (brėžiniais, paaiškinimais) ir atiduodamas savininkui. - paslėptų laidų schemos, iš kurių aiškų, kur mūsų grindyse-sienose-lubose eina laidai.
Pačiame skydelyje visi fazių laidai, einantys į automatus nuo komutacinių blokų ir visi gnybtai pažymėti, visi išeinančių linijų laidai pakartotinai užrašyti - nereikai galvoti, koks tai laidas, kur jis eina ir t.t. Taip patogiau ne tik pačiam meistrui ar užsakovui, bet ir kolegoms, kurie galbūt ateityje dirbs objekte.
Dėl tos pačios priežasties laidai skydelio viduje nesurišti į bendrą ryšulį. Esant būtinybei ką nors keisti ar pridėti ar perdaryti nereikės visko pjaustyti. Kartais ryšuliai būna paslėpti už lentynėlių.. Tuomet būtina nuimti skydelį ir dar daug kitų vargų..
Taip jau atsitiko, kad atėjus dirbti į objektą grindys jau buvo išlietos, o iki virtuvės buvo atvestas atskiras kabelis. Šiuolaikiniame namų ūkyje didžiasi elektros energijos vartotojai yra virtuvė ir katilinė (įprastame gyvenamajeme name). Šiems vartotojams būtina numatyti galimybę išlyginti apkrovą paskirstant ją tarp fazių.
Į virtuvę šiuo atveju atvestas 4 kv. mm diametro laidas, kuris iki galutinių vartotojų išskirstomas laidais po 2,5 kv. Kadangi buvo nuspręsta neperdarinėti įvado į virtuvę - atsirado būtinybė statyti atskirą nediduką, montuojamą į sieną skydelį. Jame įrengtas toks pat paskirstymo blokelis ir automatais pajungiami visi virtuvės įrenginiai.
Kadangi skydelis turėjo būti mažas, statomi ne dvipoliai o paprasti automatai, tačiau tai normalu, nes visa virtuvė pagrindiniame skydelyje atjungiama keturpoliu automatu. Skydelis - jūsų namų elektros tinklo širdis. Jis saugo jus ir jūsų namus.
Jei nusprendėte įsirengti elektros instaliaciją patys, bet ne visisškai pasitikite savo jėgomis - patikėkite specialistui bent skydelį.
Pagrindiniai elektros skydo komponentai ir funkcijos
SkydaiModuliniai elektros skydai yra elektros energijos paskirstymo sistemos komponentai, kurie naudojami valdyti, apsaugoti ir kontroliuoti elektros tiekimą įvairiose vietose arba įrenginiuose.
- Pagrindinis jungiklis: Tai yra pagrindinis skydo jungiklis, leidžiantis visiems įrenginiams ar grandinėms valdyti elektros tiekimą.
- Automatinės saugos jungtys: Šios funkcijos apima įvairius apsaugos elementus, tokius kaip perdavimo saugos nuvažiavimo jungtys (angl. Ground Fault Circuit Interrupter, GFCI) ar perkrovos apsaugos nuvažiavimo jungtys (angl. Arc Fault Circuit Interrupter, AFCI).
- Skydo skyriai: Skydas gali būti suskirstytas į skirtingus skyrius ar zonas, kiekvienai jų priskiriant specifinius įrenginius ar elektros grandines.
Šie yra tik keletas galimų modulinių elektros skydų elementų ir funkcijų. Konkretūs skydo dizainas ir funkcijos priklauso nuo jo naudojimo scenarijaus, vietos reguliavimo ir vartotojo poreikių. Siekiant užtikrinti saugumą ir tinkamą elektros energijos paskirstymą, rekomenduojama konsultuotis su kvalifikuotais elektros inžinieriais ar specialistais.
Kirtikliai
Modulinis kirtiklis yra apsaugos įrenginys, kuris skirtas aptikti netinkamą elektros srovės padalijimą ar nuvažiavimą grandinėje. Jo pagrindinė funkcija yra apsaugoti nuo elektros smūgių ir užtikrinti žmonių saugumą, aptikdamas nutekėjimą elektros srovei į žemę ir tuoj pat nutraukdamas elektros tiekimą. Moduliniai kirtikliai gali būti įdiegti tiek namuose, tiek komercinėse ar pramoninėse įstaigose, siekiant užtikrinti aukštą saugos lygį elektros įrenginiuose ir sistemose.
Svarbu suprasti, kad šios apsaugos priemonės yra kritinės elektros saugumui, todėl jų naudojimas yra svarbus norint užtikrinti žmonių ir įrenginių saugumą nuo elektros pavojų.
Automatiniai jungikliai
Automatiniai jungikliai MCCB (angl. Molded Case Circuit Breakers) yra elektros grandinių apsaugos įrenginiai, kurie naudojami valdyti ir apsaugoti elektros tiekimą nuo perkrovų, trumpojo jungimo ar kitų gedimų.
- Perkrovos apsauga: MCCB gali aptikti pernelyg didelę elektros srovės apkrovą, kuri gali sukelti perkrovą grandinėje.
- Trumpojo jungimo apsauga: Šie jungikliai gali aptikti trumpąjį jungimą, kai grandinėje atsiranda maža varža arba tiesioginė grandinės izoliacijos pažeidimas.
- Valdymo funkcijos: Automatiniai jungikliai gali būti valdomi rankiniu būdu, tačiau dauguma jų taip pat turi valdymo galimybę per išorinį signalą arba automatinį valdymą.
MCCB yra svarbus komponentas elektros paskirstymo sistemose, suteikiantis saugumą ir valdymo galimybes. Pasirinkus tinkamą MCCB modelį, galima užtikrinti elektros grandinių stabilumą ir apsaugą nuo galimų pavojų.
Viršįtampio ribotuvai ir priedai
Viršįtampio ribotuvas yra apsaugos įrenginys, kuris naudojamas apsaugoti elektros grandines nuo perkrovų ir viršįtampių.
- Viršįtampos apsauga: Viršįtampio ribotuvas yra skirtas apsaugoti elektros grandines nuo per didelių įtampų ar įtampos viršįtampių, kurie gali sukelti gedimus arba sugadinti įrenginius.
- Kintamasis ir nuolatinis įtampų apsauga: Kai kurie viršįtampio ribotuvai yra skirti apsaugoti nuo kintamosios įtampos viršijimų, tuo tarpu kiti yra skirti apsaugoti nuo nuolatinės įtampos viršijimų.
- Prijungimas ir montavimas: Viršįtampio ribotuvai dažnai būna integruoti į elektros skydus arba montuojami tiesiogiai į elektros grandinę.
- Automatinis ir rankinis išjungimas: Kai kurie viršįtampio ribotuvai gali turėti automatinį išjungimo mechanizmą, kuris įsijungia, kai įtampa viršija saugią ribą.
Viršįtampio ribotuvas yra svarbus elektros grandinių apsaugos įrenginys, kuris padeda išvengti gedimų ir pažeidimų dėl per didelės įtampos. Jis taip pat prisideda prie ilgesnio elektros įrenginių gyvavimo laiko ir saugesnio veikimo.
Elektros skydo priežiūra
Dulkės, voratinkliai ir kiti pašaliniai objektai - tai parazitinės varžos ir vėliau trumpo jungimo priežastis. Kartais tie pašaliniai objektai - gali būti net mirusių vabzdžių ar graužikų likučiai. Tad skydas turi būti švarus.
Labai dažnai yra parenkami labai ploni trumpiklių laidai (vienas toks atvejis kaip tik pavaizduotas šito įrašo nuotraukose). Neišlaikomi tarpai tarp magnetinių paleidėjų (kontaktorių, relių). Kai relės veikia - jos kaista. Tikimybė, kad relė užsidegs yra maža, bet ji egzistuoja. Neišlaikomi tarpai tarp viršįtampių ribotuvų.
Taip pat dažnai daroma klaida - montuojama tik viena pakopa viršįtampių ribotuvų ir tai daroma skydelyje, kuris yra viduje (namuose, biure ir t.t.). Nepamirškime, kad viršįtampių ribotuvas - tai tiesiog „bukas” varistorius, kuris prie labai didelio piko (pvz. žaibo iškrovos) sudega.
Labai dažnai į skydus yra montuojami neaiškių gamintojų įtampos relės, nuotolinio valdymo moduliai, srovės (suvartojimo) matuokliai ir kiti panašūs prietaisai. Tai yra labai pavojinga. Juk viskas veikia 24 valandas per parą ir 99% viso to laiko mūsų ten nėra šalia.
Panašiai kaip ir aukščiau paminėtame punkte - skyduose neretai yra naudojami nesertifikuoti (neaiškių gamintojų) valdymo moduliai, kurių charakteristikos yra labai užkeltos. Pvz.: ant Wi-Fi modulio gali būti parašyta, kad jis skirtas srovei iki 32A, bet realiai viduje yra relė, kurios maksimali leistinoji srovė yra vos 10A. Tokių degusių modulių mačiau tikrai nemažai. Į šitą sąrašą galime įtraukti šiuos gamintojus (iš AliExpress): Tongou, Earu, Sonoff, Tomzn ir pan.
Visus kontaktus veikia drėgmė. Jeigu skydas randasi gana drėgnoje erdvėje - skirkite jam daugiau dėmesio. Reikia apžiūrėti visus kontaktus ir juos papildomai išvalyti.
Labai dažnai pasitaikantis dalykas. Nepatyrę montuotojai ant aliumininių laidų užpresuoja variui skirtus antgalius (arba atvirkščiai). Šitas atvejis - tai „tiksinti bomba”. Jis pasireiškia ne iš karo.
Visi kabeliai vibruoja 50 ciklų per sekundę dažniu. Vieni mažiau, kiti gal daugiau, bet vibracija yra. Varžtai atsisuka, kontakto kokybė blogėja ir toks kontaktas kaista.
Nedažnai, bet pasitaiko atvejų, kai automatinis išjungiklis „užlimpa”.
Apibendrinant - elektros ūkį tiesiog reikia prižiūrėti. Aišku, dažniausiai niekas to nedaro. Visada yra prisilaikoma stereotipo, kad „… laikė 30 metų - ir dar atlaikys.”. Taip, gerai sumontuota elektros instaliacija tarnauja tikrai ilgai. Tačiau viskas turi savo resursą ir gaisrai atsitinka.
Medžiagą paruošė Andrej Galin. Kopijuoti medžiagą draudžiama.
