Tipiniai senų butų elektros instaliacijos schemų pavyzdžiai

Renovuojant senos statybos butą, elektros instaliacijos klausimas yra vienas svarbiausių. Svarbu ne tik patogiai suplanuoti jungiklius ir elektros lizdus, bet ir užtikrinti saugumą. Šiame straipsnyje aptarsime, kaip būdavo suprojektuota tipinė seno buto elektros instaliacija, su kokiais iššūkiais galite susidurti ir kaip juos išspręsti.

Jau ne pirmame bute matyti, kad laiptinės skydinėje esantis buto įvado kabelis išsišakoja į du automatinius išjungiklius ir tada eina į butą. Bet atliekant elektros darbus tokiuose butuose su netvarkyta instaliacija patikimiausia išjungti paketinį jungiklį.

Kaip būdavo suprojektuota tipinė seno buto elektros instaliacija?

Senuose namuose, bendroje laiptinėje, po skaitiklio fazinis laidas šakojasi į du ir eina į atskirus automatus. Vienas būdavo apšvietimui, antras - rozetėms. 1977m statybos name 3 kambarių bute su virtuve, vonia ir tualetu: vienas automatas - dviems kambariams viskam, kitas automatas - likusioms patalpoms viskam.

Jeigu butuose būdavo elektrinės viryklės, tada eidavo atskiras kabelis, apie 3x10 mm2, ir jam laiptinėje būdavo atskiras automatas. Virtuvėje būdavo spec.

Kiek man teko susidurti, tai iš laiptinės, el. energijos apskaitos skydelio, į butus su el. viryklėm, eidavo trys faziniai laidai. Vienas būdavo gerokai storesnis ir skirtas tik viryklei, o kiti du buto rozetėms, apšvietimui.

Problemos ir sprendimai renovuojant seną elektros instaliaciją

Senų daugiabučių el. ūkis ant tiek užleistas per visą Lietuvą, kad didžiumai aplamai reiktų atjungt įvadą ir kabelį nukirpt (pasitaiko ir tokių variantų, kad pvz. 4 laiptinių 5-iaaukštis maitinamas 4x6 Al laidais iš el. tinklų spintos...), iki kol vidaus tinklo nesusitvarkys.

Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą.

Renovacijos projektams būdinga tai, kad visada gali būti kažkuo nustebintas. Šiame bute Žirmūnuose mus nustebino senieji elektros laidai, o tiksliau - jų vieta. Įprastai visi laidai privalo būti vedami tik horizontaliai arba vertikaliai. Pasirodo, visi kabeliai šiame bute buvo nutiesti įstrižai! Tiek lubose, tiek sienose!

Keičiant seną elektros instaliaciją elektros laidai sienose ir lubose yra paliekami, elektrikai juos paprasčiausiai izoliuoja ir atjungia. Nauji laidai gali būti išvedžiojami tiek senomis, tiek naujai padarytomis instaliacinėmis trasomis.

Esamų laidų neužteks. Būtina pravest naują laidą. Jei remontai padaryti (neplanuojami), tai paprasčiausias būdas - per laiptinę: laidas iš skydinės, iki lubų. Po to palei lubas pravedi iki virtuvės, gręži kiaurai per sieną, o paskui virtuvėj pasistatai rozetę.

Elektros planas ir apšvietimo sprendimai

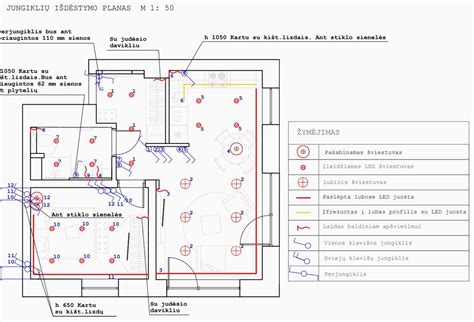

Elektros planas projektuojamas paraleliai su apšvietimo planu ir tai reikia pasidaryti dar prieš atliekant apdailą. Baldų išdėstymo plane svarbu numatyti ir apgalvoti įrenginius bei pagrindines erdvės funkcijas, prietaisus ir papildomų elektros įvadų poreikį.

Beje, elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariu, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes. Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu). Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.

Nors manau, kad vieno vienintelio lubinio šviestuvo kambario viduryje tikrai nepakanka jaukiam ir patogiam gyvenimui (o kartais geriau lubinių šviestuvų visai atsisakyti), šiame bute jie liko ten, kur kabėjo dešimtmečius. Nusprendėme lubas tiesiog nuvalyti ir dažyti, senais instaliaciniais kanalais elektrikai pravedė naujus elektros kabelius, o ten, kur norėsime pakeisti šviestuvų vietą, naudosime dekoratyvinius laidus bei kabliukus lubose.

Šviestuvas patalpos centre prastą reputaciją įgijo, nes neretai būdavo vienintelis apšvietimo šaltinis. Tačiau esu įsitikinusi, kad tokį apšvietimą derinant su reguliuojamo ryškumo sieniniais, staliniais šviestuvais bei toršerais, sukursime funkcionalų ir stilingą buto apšvietimą.

Nuleidžiamų gipso kartono lubų atsisakėme, nes nenorėjome dar labiau sumažinti ir taip nedidelio patalpų aukščio, įtempiamos lubos taip pat neatrodė patrauklus variantas.

Elektros jungiklių dizainas

Elektros jungiklių dizainą interjero dizaineriai kruopščiai apgalvoja, tačiau namus įsirengiant patiems neretai kyla noras nuvažiuoti į artimiausią parduotuvę ir per daug negalvojant išsirinkti kokius nors. Tačiau stilingi ir patogūs jungikliai yra vienas iš tų dalykų, kurie nejučia namus gali paversti šiek tiek stilingesniais, jei yra parinkti atidžiai, ir šiek tiek sugadinti estetiką, jei jiems nebuvo skirta dėmesio.

Jei norite neutralaus dizaino jungiklių, neprašausite pasirinkę daugelio dizainerių mylimą JUNG LS990 seriją. Panašaus dizaino nebrangūs jungikliai ir el. lizdai, kuriuos galite greitai nusipirkti didžiosiose buities prekių parduotuvėse, yra LIREGUS Epsilon serija, kurios švarios linijos atrodo moderniai ir estetiškai.

Bute Žirmūnuose parinkau išskirtinio dizaino Schneider Electric „Renova“ jungiklius ir rozetes. Jų dizainas yra įkvėptas to laikmečio jungiklių. Juos derinau su LIREGUS Epsilon el. lizdais ten, kur jie nebus matomi, pvz. už korpusinių baldų.
