Vienbučio Namo Projektavimas: Brėžiniai, Konstrukcijos ir Leidimai

Daugelis žmonių, planuojančių statybas, pirmą kartą susiduria su painia dokumentų gausa - statybos leidimais, projektavimo sąlygomis, derinimais. Tarp visų šių sąvokų neretai pasigirsta ir „supaprastintas statybos projektas“. Šis terminas iš pirmo žvilgsnio skamba taip, lyg statybos procesą galima būtų atlikti greičiau ir paprasčiau.

Tačiau realybėje jis turi griežtą teisinį apibrėžimą, todėl labai svarbu žinoti, kada supaprastintas projektas taikomas ir kuo jis skiriasi nuo įprasto statybos projekto.

Kas Yra Techninis Projektas?

Techninis projektas apima išsamų statinių projektavimo planą, kuriame yra nustatomi visi statybos darbai, naudojami resursai, konstrukcijos ir inžineriniai sprendimai. Šis techninis projektas yra esminis ne tik norint pradėti statybas, bet ir siekiant gauti leidimą statyboms.

Valstybės institucijos dažnai reikalauja pateikti išsamų techninį projektą, kad įsitikintų, jog planuojamos statybos atitiks visus reglamentus ir standartus bei nekels pavojaus aplinkai ar žmonių saugumui. Be to, turint techninį projektą, statybininkai ir inžinieriai gali efektyviai planuoti ir vykdyti statybos darbus, užtikrindami jų kokybę ir efektyvumą.

Pavyzdžiai projektų:

• Vieno buto gyvenamojo namo, Ryškėnų sen., Telšių r. sav., naujos statybos projektas.
• Daugiabučio gyvenamo namo Plungės m., rekonstravimo (įrengiant šlaitinį stogą ir patalpas palėpėje) projektas.
• Konstrukcijų techninis projektas.
• Administracinio pastato Plungėje rekonstravimo į daugiabutį gyvenamą namą su prekybos, paslaugų ir poilsio patalpomis projektas.
• Konstrukcijų techninis darbo projektas.
• Vienbučio gyvenamojo namo nauja statyba Telšių m. Konstrukcijų techninis ir darbo projektas.

Techninio Darbo Projekto Rengimas

Kai iškart neparengtas techninis darbo projektas, darbo projektą turi rengti techninį projektą parengęs projektuotojas. Kyla klausimas - kas gali parengti darbo projektą, jei techninio projekto rengėjas jau nevykdo projektavimo veiklos?

Kitas projektuotojas gali rengti darbo projektą, jei techninio projekto autorius nutraukė projektavimo veiklą arba nebeegzistuoja, arba jis neprieštaravo, kad darbo projektą parengtų kitas projektuotojas. Taip pat pats techninio projekto autorius, gavęs statytojo sutikimą raštu, gali pasamdyti kitą projektuotoją darbo projektui parengti.

Šis reikalavimas netaikomas ir tuo atveju, kai statybos darbai perkami kartu su projektavimo darbais (pagal statytojo parengtą techninį projektą) ir statybos rangovas atrenkamas konkurso būdu.

Tačiau bet kuriuo atveju, kai darbo projektą rengia kitas projektuotojas, jis privalo įvykdyti patvirtinto techninio projekto sprendinių reikalavimus, darbo projekte nurodyti techninį projektą parengusį projektuotoją, informuoti jį apie pastebėtas techninio projekto klaidas.

Supaprastintas Statybos Projektas: Kas Tai?

Supaprastinto statybos projekto sąvoka yra svarbi visiems, planuojantiems nesudėtingas statybas - tiek gyvenamojo namo, tiek pagalbinio pastato ar garažo statybą. Ji apibrėžia, kokiais atvejais galima parengti paprastesnės struktūros projektą, kai nereikia visų techninių dalių, būdingų didesniems ar sudėtingiems statiniams.

Pagal Lietuvos Respublikos statybos įstatymą, supaprastintas statybos projektas - tai projektinė dokumentacija, rengiama nesudėtingiems statiniams ar jų rekonstravimui, kai nereikalaujama pilno techninio ar darbo projekto. Tokiu atveju statinys turi būti konstrukciškai paprastas, mažos apimties ir nedarantis reikšmingos įtakos aplinkai.

Supaprastintas projektas iš esmės yra sutrumpinta įprasto statybos projekto versija. Jo esmė - pateikti tiek informacijos, kiek būtina statybos leidimui gauti, bet ne daugiau. Šio tipo projektas apima pagrindinius techninius sprendinius: statinio architektūrą, vietą sklype, konstrukcinius sprendimus ir inžinerinių tinklų prijungimo būdus.

Skirtingai nei pilnas techninis projektas, supaprastintas neapima detalaus brėžinių ir technologinių aprašų rinkinio. Jo tikslas - ne parodyti visą statybos procesą, o įrodyti, kad statinys gali būti saugiai ir teisėtai pastatytas. Tačiau projektą vis tiek turi parengti kvalifikuotas projektuotojas, turintis teisę projektuoti.

Dažniausiai supaprastinti projektai rengiami, kai planuojama individuali statyba kaimo ar miesto teritorijoje, pavyzdžiui: mažas vienbutis namas, ūkinis pastatas, stoginė ar terasa.

Kada Pakanka Supaprastinto Projekto?

Supaprastintas statybos projektas nėra taikomas visiems atvejams - jis tinkamas tik tada, kai statinys priskiriamas nesudėtingiems. Tai reiškia, kad pastatas turi būti mažos apimties, vieno ar dviejų aukštų, neturintis sudėtingų konstrukcijų ir nedarantis poveikio kaimyniniams sklypams ar infrastruktūrai.

Mažos apimties gyvenamieji pastatai: Supaprastintas projektas tinka statant vienbutį ar dvibutį gyvenamąjį namą, kurio bendras plotas neviršija 80 m², o aukštingumas - ne didesnis kaip 8,5 metro. Tokie statiniai nelaikomi sudėtingais, todėl leidimas išduodamas pagal supaprastintą dokumentaciją.

Pavyzdžiui, jei žmogus planuoja nedidelį sodo namelį ar vasarnamį, dažniausiai užtenka tokio projekto.

• Pagalbiniai ir ūkiniai pastatai: Dažnas atvejis - ūkinių ar pagalbinių statinių statyba, pavyzdžiui, sandėliuko, malkinės ar garažo.
• Nekeičiamas pastato tūris: Supaprastintas projektas taikomas, kai pastato tūris, bendras plotas ar užstatymo intensyvumas nesikeičia - t. y.
• Statiniai be poveikio aplinkai: Dar viena kategorija - statiniai, neturintys reikšmingos įtakos aplinkai ar kaimyniniams sklypams. Tai gali būti šiltnamiai, voljerai, mažos stoginės ar pavėsinės.

Prieš pradedant projektavimo darbus būtina patikrinti, ar sklypas yra teritorijoje, kurioje statybos pagal planavimo dokumentus yra leidžiamos. Statinio paskirtis neprieštarauja teritorijų planavimo dokumentams.

Numatoma pastato paskirtis (gyvenamoji, ūkinė, komercinė ir kt.) turi atitikti detaliojo ar bendrojo plano sprendinius.

Kokie Dokumentai Reikalingi Supaprastintam Projektui?

Nors supaprastintas statybos projektas yra paprastesnės struktūros nei techninis, jis vis tiek privalo atitikti įstatymų reikalavimus. Kiekviena projekto dalis turi aiškiai parodyti, kaip planuojamas statinys bus pastatytas, kur jis stovės ir kokie techniniai sprendimai bus taikomi.

Supaprastintas projektas apima:

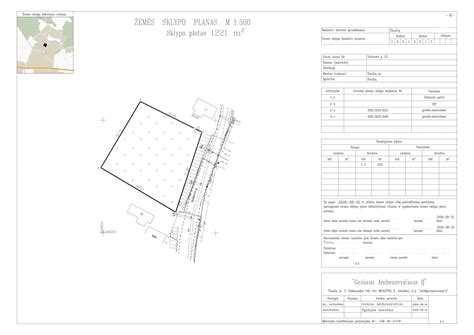

• Nurodo tikslią statinio vietą sklype, atstumus iki ribų, įvažiavimus, tinklus.

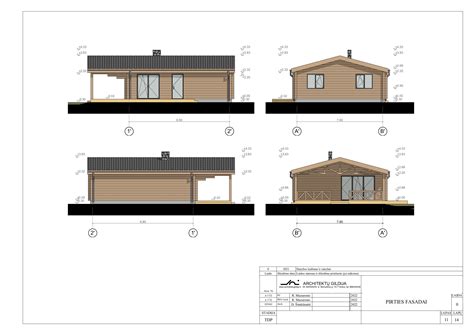

• Fasadai, planai, pjūviai, tūris ir aukštingumas.
• Apibrėžia pamatus, laikančiąsias konstrukcijas ir stogą.
• Trumpai aprašo planuojamus darbus, naudojamas medžiagas ir technologijas.

Kada Reikia Pilno Projekto?

Nors supaprastintas statybos projektas leidžia išvengti perteklinės biurokratijos, ne visada galima juo pasinaudoti. Yra aiškiai apibrėžti atvejai, kai statybos leidimui gauti privaloma parengti pilną techninį projektą.

• Kai statinys priskiriamas sudėtingų ar ypatingų statinių kategorijai: Jeigu statinys yra didelio tūrio, turi daug aukštų arba specifinių konstrukcijų (pvz., gelžbetoninių perdangų, atraminių kolonų, neįprastos stogo geometrijos), supaprastintas projektas netinka.
• Kai statybos vykdomos saugomose ar paveldosaugos teritorijose: Vienas dažniausių atvejų, kai supaprastinto projekto nepakanka, - kultūros paveldo teritorijos. Jei pastatas projektuojamas miesto senamiestyje, šalia kultūros paveldo objektų ar teritorijoje, kurioje galioja specialieji paveldosaugos reikalavimai, būtinas pilnas projektas.
• Kai planuojama daugiabučių ar visuomeninių pastatų statyba: Supaprastintas projektas taikomas tik nesudėtingiems, individualiems statiniams, todėl bet koks projektas, susijęs su daugiabučiais, komerciniais, administraciniais ar visuomeniniais pastatais, privalo būti pilnas.
• Kai numatomas poveikis kaimyniniams sklypams ar infrastruktūrai: Jeigu statybos darbai gali turėti įtakos bendriems inžineriniams tinklams, bendram keliui, lietaus nuotekų sistemai ar kaimynų sklypams (pvz., keičiant reljefą ar statant arčiau ribos), supaprastintas projektas netinka.

Kaip Parengti Supaprastintą Projektą?

Supaprastinto projekto parengimas nėra tik „keli brėžiniai“. Tai nuoseklus procesas: nuo sklypo duomenų surinkimo ir projektavimo užduoties iki derinimo savivaldybėje per „Infostatybą“.

Pagrindiniai žingsniai:

• Su projektuotoju apibrėžiami poreikiai: paskirtis, bendras plotas, aukštingumas, medžiagos, inžineriniai sprendiniai.
• Rengiami planai, pjūviai, fasadai, parodoma pastato forma, tūris ir vieta sklype.
• Projektas teikiamas savivaldybei ir (jei reikia) derinamas su tinklų valdytojais.
• Išduodamas leidimas (SLD).

Supaprastintas projektas privalo būti rengiamas kvalifikuotų specialistų. Projektą rengia atestuotas architektas (architektūrinė dalis) ir atestuotas inžinierius (konstrukciniai sprendiniai). Jei pasirenkami netipiniai tinklų sprendiniai (pvz., nuotekų valymo įrenginys, saulės elektrinė), prisideda atitinkamų sričių projektuotojai.

Užsakovas pateikia nuosavybės dokumentus, suderina projektavimo užduotį, prireikus surenka kaimynų sutikimus ir užsako topografiją.

Svarbu: Derinimai su tinklų valdytojais

Jei jungiatės prie ESO, vandentiekio ar dujų tinklų - kreipkitės dėl prijungimo sąlygų kuo anksčiau.

Sklypo ribos ir atstumai

Prieš renkantis pastato vietą, būtinai patikrinkite atstumus iki kaimynų ir kelių servitutų.

Dažniausios Klaidos Ir Rizikos

Net ir supaprastintas statybos projektas reikalauja atsakingo požiūrio. Dalis gyventojų, manydami, kad „supaprastinta“ reiškia „nereikia nieko suderinti“, daro klaidų, kurios vėliau kainuoja laiką, pinigus ir nervus.

1. Viena iš dažniausių klaidų - pradedamos statybos be statybą leidžiančio dokumento (SLD), remiantis tik eskizais ar projektuotojo brėžiniais.
2. Kitas pavojingas aspektas - neteisinga topografija arba ribų nesutapimas su Registrų centro duomenimis. Kai kurie savininkai naudoja senus planus, kuriuose neatvaizduoti nauji tinklai, keliukai ar elektros stulpai.
3. Pagal STR, gyvenamieji ir pagalbiniai pastatai turi būti statomi ne arčiau kaip 3 metrai nuo sklypo ribos, nebent gaunamas kaimyno sutikimas.
4. Ne kiekviename sklype leidžiama statyti gyvenamąjį namą ar ūkinį pastatą. Būna atvejų, kai žemės sklypo paskirtis - žemės ūkio veiklai, o savininkas planuoja jame gyvenamą statinį. Tokiu atveju leidimas nebus išduotas, kol nebus pakeista žemės naudojimo paskirtis.
5. Kai užsakovas pasirenka pigiausią projektuotoją arba bando „pasidaryti pats“, projektas dažnai neatitinka reikalavimų. Savivaldybės specialistai greitai pastebi STR neatitikimus, trūkstamas dalis ar netikslumus.
6. Kartais projektas parengiamas neturint informacijos apie vandens, nuotekų ar elektros tinklų atstumą.

Patarimai

• Pasirinkite patyrusį projektuotoją: Rinkitės specialistą, kuris turi patirties dirbant su vietos savivaldybėmis.
• Iš anksto gaukite tinklų prijungimo sąlygas: Kreipkitės į ESO, vandentiekio ar dujų tiekėjus dar prieš pradedant projektavimą.
• Patikrinkite sklypo paskirtį ir ribas: Naudokitės Registrų centro sistema, kad įsitikintumėte, jog sklypo paskirtis leidžia numatytą statybą.
• Įvertinkite paveldo ar saugomos teritorijos riziką: Dar prieš projektavimo pradžią patikrinkite, ar sklypas nepatenka į kultūros paveldo ar saugomą gamtinę teritoriją.

Dažniausiai Užduodami Klausimai

Techninis ir Darbo Projektas: Skirtumai

Techninis ir darbo projektas yra du skirtingi statybos ir inžinerijos projekto etapai, kurie apima specifinius planavimo ir vykdymo aspektus. Nors abu projektų tipai yra susiję su statybos procesu, jie skiriasi savo detalumo lygiu, tikslu ir taikymo sritimi. Panagrinėkime, kuo jie skiriasi ir kada kurį projektą reikėtų rinktis.

Techninis projektas yra išsami dokumentacija, kuri pateikia pagrindinius statybos ar inžinerinio objekto sprendimus. Jis apima pagrindinius statybos sprendimus, technines charakteristikas ir medžiagų aprašymus, tačiau gali būti mažiau detalus nei darbo projektas.

Techninis projektas yra skirtas pagrindinių statybos ar inžinerinių sprendimų patvirtinimui ir statybos leidimų gavimui, jis pateikia bendrą projekto viziją ir pagrindinius sprendimus, bet nėra pakankamai detalus tiesioginiam darbų vykdymui.

Techninis Darbo Projektas

Darbo projektas yra detalesnis projekto etapas, kuris parengiamas pagal techninio projekto pagrindą ir skirtas tiksliai statybos darbų vykdymui. Šiame projekte pateikiami konkretūs brėžiniai, medžiagų kiekiai, sąmatos ir kiti techniniai sprendimai, kurie būtini tiesioginiam statybos ar montavimo darbų vykdymui.

Darbo projektas, savo ruožtu, yra detalesnė projekto dalis, kurioje pateikiami konkretūs brėžiniai, medžiagos ir instrukcijos, reikalingos tiesioginiam statybos darbų atlikimui.

Pagrindiniai skirtumai

Iš esmės TECHNINIS DARBO PROJEKTAS (TDP) nuo TECHNINIO PROJEKTO (TP) skiriasi tik tuo, kad TECHNINIS DARBO PROJEKTAS turi konstrukcinę pr. dalį (kur apskaičiuojamos visos apkrovos ir detaliai surašomos visos statybinės medžiagos), kurios beje reikia priduodant pastatytą namą. Bet kad gauti leidimą statybai užtenka ir TECHNINIO PROJEKTO (TP), kuriame nėra konstrukcinės dalies, tačiau tada 2 etapu, prieš pradedant statybą reikia pasidaryti TECHNINĮ DARBO PROJEKTĄ (TDP), t.y. padaryti konstrukcinę dalį.

Techninis ir darbo projektai gali būti apjungti į vieną projektą. Toks projektas vadinamas techniniu darbo projektu. Jame yra pilnai išpildyti techninio ir darbo projekto reikalavimai sudėčiai ir struktūrai. Reikia pažymėti, kad užbaigus statybą ir priduodant statinį reikia pateikti techninį ir darbo projektus, arba techninį darbo projektą.

TECHNINIS PROJEKTAS - tai toks projektas, kuris yra skirtas statybos leidimui gauti. Jo sudėtyje būna tik tie brėžiniai, kurie yra būtini statybos leidimui gauti. Turint tokį projektą papildomai/atskirai būtina rengti darbo projektą.

DARBO PROJEKTAS - tai konstrukcijų brėžiniai, aprašymai, mazgai ir t.t.

TECHNINIS DARBO PROJEKTAS - tai toks projektas, kurio sudėtyje be architektūrinės, sklypo plano dalies ir projekto energinio vertinimo dar yra ir konstrukcijų brėžiniai, su tokiu projektu galima vykdyti statybos darbus (papildomai nereikia užsakinėti jokių konstrukcijų dalių ar darbo projektų), o vėliau priduoti baigtą statybą.

KONSTRUKCIJŲ DALIS - tai techninio darbo projekto sudėties dalis, kurioje yra pagrindinių konstrukcijų brėžiniai, pagrindiniai mazgai.

Apibendrinant, galima teigti, kad:

• Techninis projektas reikalingas statybos leidimui gauti ir bendrai vizijai patvirtinti.
• Darbo projektas reikalingas tiesioginiam statybos darbų vykdymui.
• Techninis darbo projektas apjungia abu etapus ir yra tinkamas tiek leidimui gauti, tiek statybai vykdyti.

Štai lentelė, apibendrinanti pagrindinius skirtumus:

Pagrindiniai Namo Projektavimo Etapai

Svajojate apie nuosavą namą, bet nežinote nuo ko pradėti? Nesijaudinkite - tam, kad Jūsų svajonė virstų realybe, reikia aiškaus plano. Namo projektavimas gali pasirodyti sudėtingas procesas, tačiau padalijus jį į kelis aiškius žingsnius, viskas tampa kur kas paprasčiau.

Visas gyvenamojo namo projektavimas susideda iš trijų pagrindinių etapų - pirminių pasiūlymų ir vizijos formavimo, techninio projekto rengimo ir projekto derinimo su atsakingomis institucijomis.

1. Nuo idėjos iki pirmųjų brėžinių: pirminiai pasiūlymai. Viskas prasideda nuo idėjos - kaip turėtų atrodyti Jūsų svajonių namas. Tačiau vien vaizduotės nepakanka. Reikia architektų, kurie Jūsų mintis pavers realiais sprendimais. Tad pirmasis žingsnis - rasti patikimą architektų komandą, kuri jums ne tik patinka stiliaus prasme, bet ir geba įsiklausyti į Jūsų poreikius.
2. Šiame etape svarbiausia aiškiai įvardyti, ko norite: kiek kambarių turi būti, koks bendras plotas, kiek aukštų, ar norėsite terasos, garažo, židinio ir panašiai. Visa ši informacija tampa pagrindu projektavimo užduočiai - tai tarsi architektams skirta instrukcija, pagal kurią jie pradeda kurti pirmuosius pasiūlymus.
3. Pasiūlymai apima pirminius sklypo ir pastato planus, vizualizacijas, kurios leidžia įsivaizduoti, kaip atrodys Jūsų būsimi namai. Šie brėžiniai dažnai keičiasi kelis kartus, kol abi pusės - tiek užsakovas, tiek architektai - lieka patenkinti rezultatu. Paprastai šis etapas trunka nuo vieno iki dviejų mėnesių.
4. Kol vyksta diskusijos ir tobulinami pasiūlymai, lygiagrečiai pradedama tvarkyti reikalinga dokumentacija. Jums reikės: Sklypo nuosavybės dokumentų; Kadastrinio sklypo plano; Detaliojo plano, jei toks yra; Topografinės nuotraukos (vadinamos toponuotrauka) - šis dokumentas rengiamas apie 1-2 mėnesius, todėl verta užsisakyti kuo anksčiau; Įgaliojimų, jei projektą tvarko ne pats savininkas.
5. Surinkus visus dokumentus, užsakomos projektavimo sąlygos - tai institucijų reikalavimai, kuriuos turi atitikti būsimas pastatas. Čia nusprendžiama, kur galima statyti, kokio dydžio gali būti pastatas, kiek aukštų leidžiama, kokios turi būti žaliosios zonos, automobilių stovėjimo vietos ir kt. Taip pat užsakomos prisijungimo prie inžinerinių tinklų (vandens, nuotekų, kelio) sąlygos.
6. Techninis projektas - detalus namo planas. Kai pirminiai pasiūlymai patvirtinti, pereinama prie svarbiausio žingsnio - išsamaus techninio projekto rengimo. Tai - išsamus dokumentas, kuriame aprašoma kiekviena namo detalė: nuo konstrukcijų iki šildymo sistemos. Būtent šis dokumentas tampa pagrindu statyboms.
7. Parengti techninį projektą gali užtrukti nuo trijų iki keturių mėnesių, priklausomai nuo namo sudėtingumo ir specialistų užimtumo. Kiekvieną dalį ruošia skirtingi inžinieriai ir ekspertai.
8. Techninis projektas paprastai susideda iš šių dalių: Bendroji dalis - pagrindinė informacija apie projektą; Architektūriniai sprendiniai - planai, fasadai, pjūviai; Konstrukcijų planai - pamatų, sienų, perdangų ir kitų konstrukcijų sprendimai; Vandens tiekimo ir nuotekų planas - kur ir kaip bus pajungti tinklai; Energinis vertinimas - ar namas atitinka šiuolaikinius energinio efektyvumo reikalavimus.
9. Taip pat šiuo metu atliekami grunto tyrimai, kurie būtini, kad būtų galima tinkamai suprojektuoti pamatus.
10. Projekto derinimas - paskutinė stotelė prieš statybas. Kai techninis projektas parengtas, jis turi būti patvirtintas atsakingų institucijų. Tai vadinama projekto derinimu.
11. Architektas įkelia projektą į informacinę sistemą „Infostatyba“, kartu pateikdamas visus reikalingus dokumentus: įgaliojimus, sutikimus iš kaimynų, jei jų reikia, ir kitą informaciją.
12. Projektą peržiūri įvairios institucijos - savivaldybė, priešgaisrinė sauga, aplinkosaugos specialistai, inžinerinių tinklų tiekėjai ir kt. Kiekviena jų gali patvirtinti projektą arba pateikti pastabų. Jei pastabų yra, projektas koreguojamas ir pateikiamas iš naujo.
13. Kai visos institucijos pritaria, statybos leidimas išduodamas per maždaug 15 darbo dienų nuo galutinio pateikimo.

Kaip Sutrumpinti Projektavimo Trukmę?

Projektavimas - tai ne greitas procesas, tačiau kai kurie dalykai gali jį ženkliai paspartinti:

• Aiški vizija. Žinokite, ko norite - tai padės greičiau priimti sprendimus ir mažiau keisti projektus;
• Pasiruošimas. Iš anksto pasirūpinkite sklypo dokumentais, užsisakykite toponuotrauką;
• Sklandi komunikacija. Laiku atsakykite į klausimus, greitai priimkite sprendimus;
• Pasirinkite tinkamą komandą. Jei architektai iš karto supranta Jūsų stilių ir poreikius, darbas vyks daug efektyviau.
