Patalpų Elektros Instaliacija: Viskas, Ką Turite Žinoti

Elektros instaliacija - tai viena svarbiausių bet kurio pastato inžinerinių sistemų, nuo kurios tiesiogiai priklauso saugumas, komfortas ir nekilnojamojo turto vertė. Tai pagrindinė elektros energijos perdavimo dalis. Elektros instaliacija - tai pastato vidaus elektros energijos paskirstymo sistema nuo įvado iki galutinių vartotojų (rozetių, šviestuvų, įrenginių). Net ir nedidelės klaidos gali lemti rimtas pasekmes - nuo įrangos gedimų iki elektros gaisro.

Kas yra elektros instaliacija ir iš ko ji susideda?

Elektros instaliaciją sudaro:

• Kabeliai ir laidai
• Elektros skydelis
• Įžeminimo sistema
• Jungikliai ir rozetės

Vidaus elektros instaliacija: tipai ir montavimo būdai

Vidaus elektros instaliacija gali būti įrengiama skirtingais būdais, priklausomai nuo pastato konstrukcijos, techninių reikalavimų ir interjero sprendimų. Tinkamas montavimo metodas turi tiesioginę įtaką sistemos saugumui, ilgaamžiškumui ir eksploatacijos patogumui.

Paslėpta elektros instaliacija

Tai dažniausiai naudojamas sprendimas gyvenamuosiuose namuose ir butuose. Kabeliai montuojami sienose, grindyse arba lubose, o vėliau uždengiami tinku, betonu ar gipso kartono konstrukcijomis. Projektuojant paslėptą instaliaciją būtina laikytis aiškios trasų logikos - kabeliai turi būti vedami tik horizontaliai arba vertikaliai. Tai leidžia ateityje saugiai gręžti sienas ir sumažina atsitiktinio pažeidimo riziką.

Atvira elektros instaliacija

Atvira instaliacija dažniau pasirenkama komercinėse patalpose, sandėliuose, garažuose ar industrinio stiliaus interjeruose. Šis metodas pasižymi paprastesniu montavimu ir lengva prieiga remontui ar sistemos plėtrai.

Elektros instaliacija mediniame name

Mediniuose pastatuose taikomi griežtesni priešgaisriniai reikalavimai, nes konstrukcijos yra degios. Ypatingas dėmesys skiriamas kabelių izoliacijai ir apsaugai nuo perkaitimo.

Instaliacija grindyse

Moderniuose būstuose vis dažniau pasirenkamas kabelių vedžiojimas grindyse. Tokiu atveju kabeliai montuojami apsauginiuose vamzdžiuose ir turi būti atskirti nuo šildymo ar vandentiekio sistemų.

Elektros instaliacijos darbai: nuo projekto iki pridavimo

Profesionalūs elektros instaliacijos darbai prasideda ne nuo kabelių vedžiojimo, o nuo projektavimo. Kuo sudėtingesnis objektas - tuo svarbesnis išankstinis planavimas.

1. Elektros instaliacijos projektavimas. Šiandien, kai namuose naudojami indukciniai kaitlentės, šilumos siurbliai, elektromobilių įkrovimo stotelės, netinkamai įvertinta apkrova gali tapti rimta problema.

   7 pagrindinės klaidos, planuojant savo busto elektros išdėstimą.
2. Kabelių trasų įrengimas. Pagal projektą pažymimos kabelių trasos. Atliekamas sienų frezavimas arba montuojami apsauginiai vamzdžiai. Svarbu, kad kiekviena funkcinė zona turėtų atskirą automatinį jungiklį.
3. Elektros skydelio montavimas. Skydelis - tai sistemos valdymo centras. Modernioje instaliacijoje rekomenduojama naudoti atskiras RCD grupes skirtingoms zonoms.
4. Matavimai ir testavimas. Baigus montavimo darbus atliekami elektros instaliacijos matavimai. Šie matavimai būtini tiek saugumui, tiek objekto pridavimui.
5. Dokumentacija. Jeigu elektros instaliacijos darbai atliekami naujos statybos ar kapitalinio remonto objekte, būtina parengti dokumentaciją.

Elektros instaliacijos kaina

Elektros instaliacijos kaina priklauso nuo objekto ploto, elektros taškų kiekio, projekto sudėtingumo, pasirinktų medžiagų ir rangovo kvalifikacijos. Rinkoje dažnai taikomas orientacinis skaičiavimo metodas - kaina už vieną elektros tašką. Tašku laikomas rozetės, jungiklio, šviestuvo išvado ar silpnų srovių lizdo įrengimas. Tačiau galutinė suma priklauso nuo sienų tipo (mūras, betonas, gipso kartonas), montavimo būdo (paslėpta ar atvira instaliacija), taip pat nuo to, ar objektas yra naujos statybos, ar renovuojamas.

Medžiagos sudaro reikšmingą bendros sąmatos dalį. Didžiausią dalį paprastai sudaro kabeliai, apsaugos įrenginiai ir elektros skydelio komponentai. Patikimų gamintojų, tokių kaip „Schneider Electric“, „ABB“ ar „Hager“, įranga kainuoja daugiau, tačiau užtikrina stabilesnį veikimą, ilgesnį tarnavimo laiką ir aukštesnį saugumo lygį.

Skydelis yra viena brangiausių instaliacijos dalių. Šiuolaikiniame name, kuriame planuojama elektromobilio įkrovimo stotelė, šilumos siurblys ar saulės elektrinė, skydelio projektavimas tampa sudėtingesnis.

Vidutinio dydžio 80 m² bute dažniausiai įrengiama apie 60-90 elektros taškų. Priklausomai nuo sudėtingumo, darbų kaina gali siekti maždaug 2 000-3 500 eurų, o medžiagos - papildomai 1 500-3 000 eurų. Šie skaičiai yra orientaciniai.

Dažniausios klaidos įrengiant elektros instaliaciją

Net ir nedidelės klaidos įrengiant elektros instaliaciją gali sukelti rimtas pasekmes - nuo įrangos gedimų iki elektros gaisro ar pavojingo elektros smūgio.

• Viena dažniausių klaidų - neįvertinamas realus elektros poreikis.
• Kabelio skerspjūvis turi būti parenkamas pagal apkrovą ir linijos ilgį. Per plonas kabelis gali perkaisti, o tai ilgainiui pažeidžia izoliaciją ir didina gaisro riziką.
• Įžeminimo sistema yra esminė saugumo dalis. Be tinkamai įrengto įžeminimo negalima užtikrinti RCD veikimo.
• Seno tipo instaliacijose dažnai nėra atskiro apsauginio laidininko.
• Dar viena klaida - viso būsto prijungimas prie vienos ar dviejų apsaugos grupių. Modernioje instaliacijoje kiekviena funkcinė zona turėtų turėti atskirą apsaugą.
• Neretai gyventojai bando atlikti elektros instaliacijos darbus savarankiškai, neturėdami reikiamos kvalifikacijos.

Sena elektros instaliacija: rizika ir atnaujinimas

Sena elektros instaliacija - viena dažniausių paslėptų rizikų senos statybos butuose ir namuose. Vizualiai sistema gali atrodyti tvarkinga, tačiau reali jos būklė dažnai neatitinka šiuolaikinių saugumo ir apkrovos reikalavimų.

Sovietinės statybos pastatuose dažnai naudoti aliuminio laidai. Aliuminis yra trapesnis nei varis, laikui bėgant oksiduojasi, kontaktai silpnėja, didėja varža, o tai sukelia perkaitimą.

Jeigu planuojamas kapitalinis remontas, grindų ar sienų ardymas - tai optimalus momentas atnaujinti ir elektros instaliaciją. Be to, draudimo bendrovės vis dažniau atkreipia dėmesį į instaliacijos amžių.

Rangovo pasirinkimas ir darbų kokybė

Elektros instaliacijos darbai - tai sritis, kurioje klaidos gali kainuoti labai brangiai. Todėl rangovo pasirinkimas turi būti pagrįstas ne mažiausia kaina, o kompetencija, atsakomybe ir dokumentuota patirtimi.

Rangovas ar elektrikas turi turėti galiojantį kvalifikacijos atestatą, suteikiantį teisę atlikti elektros instaliacijos darbus. Profesionalus rangovas ne tik montuoja kabelius, bet ir supranta apkrovų skaičiavimą, fazių balansavimą bei skydelio logiką.

DUK (Dažniausiai Užduodami Klausimai)

Atsakymai į dažniausiai užduodamus klausimus apie elektros instaliaciją:

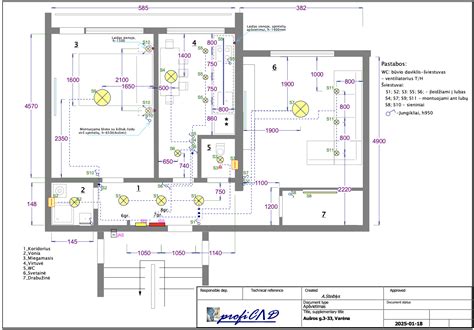

Patalpų Elektros Instaliacijos Projektavimas ir Planavimas

Prieš pradedant darbus reikia gerai pagalvoti, kur bus tiesiami laidai. Patalpų elektros instaliacijos projektavimo metu turi būti griežtai laikomasi instrukcijų ir taisyklių, kuriose nurodyti konkretūs atstumai nuo grindų, lubų, langų ir t.t.. Paprastai laidai tiesiami prieš apdailos darbus, prikalant arba specialiais įrankiais darant rėžius betone, plytų mūre ir t.t.. Laidus paslėpus plastikiniuose vamzdžiuose ar metaliniuose kanaluose, šie rėžiai užglaistomi ir paslepiami sienose.

Ilgesnėse patalpose rekomenduotina instaliaciją išvedžioti vamzdžiais po grindimis. Be to, pagrindines laidų tranšėjas galima tiesti ir lubose, vėliau paslepiant po apdaila.

Kai uždengtas namo stogas, įstatyti langai ir durys, laikas elektros instaliacijos darbams, kurie vykdomi prieš apdailą. Tačiau prieš tai būtina parengti elektros instaliacijos projektą ar bent planą. Elektros planas vidaus patalpose priklauso nuo interjero projekto, nes jungiklių ir rozečių reikia ten, kur bus įėjimas, apšvietimas, buitiniai prietaisai, TV ir kt.

Elektros Energijos Taupymas

Elektros energijos skaitiklį pasirinkite 2 tarifų. Tai atpigins elektros energiją naktimis ir savaitgaliais, padės taupyti pinigus. Darant sutartį su elektros tinklais reikia deklaruoti, kad naudosite elektrinę viryklę, jei nenaudosite dujinės viryklės. Tuomet jums bus pritaikytas lengvatinis elektros energijos mokesčio tarifas.

Skirstomieji Skydeliai

Įvadinis apskaitos skydelis montuojamas lauke prie sklypo, kad elektros skirstomųjų tinklų darbuotojai galėtų pasižiūrėti, ką rodo jūsų skaitiklis. Jei namas dviejų ar daugiau aukštų, kiekviename aukšte rekomenduojama statyti paskirstymo skydelius: tai sutaupys kabelių bei sumažins galimą painiavą ateityje.

Kabelių Pasirinkimas

Taigi sekantis žingsnis būtų, teisingas kabelių pasirinkimas. Kabeliai gali būti vienalaidžiai, dvilaidžiai ir daugialaidžiai. Dažniausiai naudojami yra daugialaidžiai kabeliai, nes pagrindinis tokių kabelių privalumas yra jų lankstumas. Jie lengviau instaliuojami, permontuojami, ir todėl ilgaamžiškesni, rečiau lūžta.

Todėl renkantis kabelius namo sistemoms pagrindiniai pasirinkimo kriterijai yra šie: elektrinės charakteristikos, montavimo būdas, lankstumas ir skersmuo.

Jeigu atskirti apšvietimo ir kištukinių lizdų kabeliai, apšvietimui paprastai naudojami trigysliai 1,5 kv.mm skersmens kabeliai, viena gysla tarnauja apsauginiam įžeminimui, kitos dvi - fazė ir nulis. Kištukiniams lizdams paprastai naudojami 2,5 kv.mm kabeliai, kurie atlaiko beveik visų buitinių prietaisų apkrovas. Jeigu namuose numatyta galinga įranga, pavyzdžiui, sauna su elektrine krosnele, jai turi būti parinktas atitinkamos galios kabelis. Kuo galingesnis įrenginys, tuo didesnio kabelio gyslų skerspjūvio reikia.

Kabelių Ekranavimas

Montuojant elektros instaliaciją svarbu atsižvelgti į ekranavimą. Siekiant išvengti trikdžių grandinėse, jungiančiose jautrią aparatūrą ar jos elementus būtina atskirti signalinius kabelius nuo galios arba maitinimo kabelių. Atstumas tarp tokių kabelių ar jų grupių turi būti ne mažesnis kaip 15 cm. Be kabelių grupavimo dar siekiant išvengti trikdžių naudojami ekranuoti bei vytos poros kabeliai. Tokiu atveju labai svarbu teisingai sujungti ir įžeminti kabelius, kad ekranavimas būtų efektyvus.

Pagrindinius kabelius patogiausia tiesi po lubomis arba grindimis. Tiesiant iš skydinės kabelius ar laidus vertikalios perėjos per perdangas į kitus aukštus ir horizontaliosios į gretimas patalpas turi būti įrengiamos vamzdyje arba lovyje ir pan. Sandarinti reikia naudojant A1 degumo klasės statybos produktus. Užsandarinti reikia taip, kad būtų galimybė pakeisti laidus ir kabelius bei papildomai nutiesti naujus.

Kabelių Ženklinimas

Statybos produktų reglamentas (SPR) skirsto kabelius į klases pagal jų skirtingas reakcijas į ugnį gaisro metu. Degumo klasių ženklinimui naudojamos didžiosios raidės A, B, C, D, E, F, mažosios raidės s, d, a ir skaičiai nuo 1 iki 3.

Ką reiškia kabelių degumo klasės žymėjimas?

• Aca - minimaliai reaguoja į ugnį.
• Bca - nepalaikantis degimo - ugnies ir karščio plitimas mažas.
• Cca - nepalaikantis degimo - ugnies ir karščio plitimas vidutinis.
• Dca - nepalaikantis degimo - ugnies plitimas vidutinis.
• Eca - nepalaikantis degimo.
• Fca - palaikantis degimą arba bandymai neatlikti.

Ką reiškia raidės s, d, a kabelių ženklinime?

• Raidė s (angl.smoke) reiškia dūmų išskyrimą kabelio degimo metu:
  • s1 - mažas dūmų išskyrimas;
  • s2 - vidutinis dūmų išskyrimas;
  • s3 - nė viena iš aukščiau paminėtų verčių;
• Raidė d (angl. droplets) reiškia liepsnojančių dalelių ir lašelių išsiskyrimą, degant:
  • d0 - degių lašelių ar dalelių nėra;
  • d1 - degių lašelių ar dalelių, kurios degtų ilgiau nei 10 sek., nėra;
  • d2 - nė viena iš aukščiau paminėtų verčių.
• Raidė a (angl. acidity- tai išskiriamų dujų rūgštingumo ir savitojo laidžio bandymai:
  • a1 - laidis <2,5 µS/mm ir pH >4,3
  • a2 - laidis <10 µS/mm ir pH >4,3
  • a3- nė viena iš aukščiau paminėtų verčių;

Norint degimo metu išvengti dūmų ir HCl druskos rūgšties išsiskyrimo, elektros instaliacijoje primygtinai rekomenduojame atsisakyti kabelių su PVC apvalkalu. Žymiai saugesni yra behalogeniniai kabeliai, kurio apvalkalo sudėtyje nėra chloro. Dėl to behalogeniniai kabeliai, degant, neišskiria tirštų dūmų ir rūgšties - sudegus lieka tik milteliai, o dūmų labai nedaug (Dca-Cca-Bca klasės).

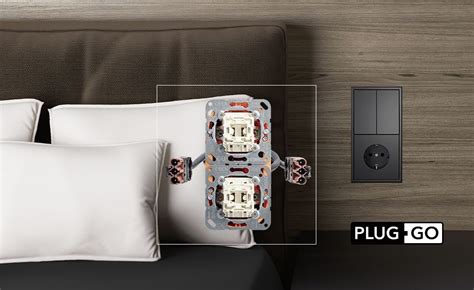

Rozetės ir Jungikliai

Toliau reikėtų išanalizuoti, interjerą ir eksterjerą, numatyti geriausias ir patogiausias vietas rozetėms ir jungikliams, apie tai geriau pasikonsultuoti su specialistu. Po remonto tai kainuos Jums brangiau ir suteiks daug nepatogumų, pvz.: rozetės ar jungiklio perkėlimas į kitą vietą. Visa tai vertėtų daryti su specialisto konsultacija.

Pradėkime montavimo darbus. Pirmas iškylantis klausimas - kokiame aukštyje įrengti jungiklius ir kištukinius lizdus? Jungikliai ir kištukiniai lizdai turi negadinti bendro kambario interjero bei būti pasiekiami su minimaliausiomis pastangomis, jungiklius reikėtų įrengti 90 cm aukštyje nuo grindų. Jungiklius sąlyginai retai naudojamoms tamsioms patalpoms (tualetams, vonioms, sandėliukams ir t. t.) geriausiai įrengti prieš įėjimo duris, durų atsidarymo pusėje. Tuomet šviesa įjungiama prieš įeinant į tamsią patalpą ir išjungiama išėjus iš jos. Tuo tarpu nuolatinio vartojimo kambariuose (svetainėse, vaikų kambariuose, biuro pasitarimo kambaryje ir net miegamuosiuose) jungiklius rekomenduojame įrengti tik praėjus įėjimo duris, durų atsidarymo pusėje.

Jei kambarys yra tamsus, rekomenduojame įsirengti jungiklį su pašvietimo lempute. Gyvenamosiose patalpose, siekiant išlaikyti interjero grožį, elektros kištukinius lizdus rekomenduojama įrengti 30cm aukštyje nuo grindų. Tokiu būdu į juos įjungtų elektros prietaisų prijungimo laidai bus mažiausiai matomi sienos fone ir negadins interjero. Šitoks kištukinių lizdų instaliavimo būdas taikomas galvojant apie stacionarią buitinę techniką. Tuo tarpu virtuvėje, rekomenduojame įrengti kištukinių lizdų bloką, rekomenduojame įrengti virš virtuvės baldų stalviršio, t.y. 120 cm virš grindų. Atitinkamus kištukinių lizdų blokus rekomenduojame įsirengti ir tose vietose, kur numatoma galimybė prijungti daugiau buitinių prietaisų.

Vonioje ar kitose drėgnose patalpose yra poreikis turėti kištukinius lizdus skalbimo mašinai, barzdaskutei ar kitiems buitiniams aparatams prijungti. Tokiu atveju rekomenduojame įsirengti lizdus su nuotėkio srovės rele bei dangteliu. Nuotėkio srovės relė yra jau integruota pačiame lizde, kuris instaliuojamas į įprastinę, potinkinę elektros instaliacijos montažine dėžutę. Dangtelis apsaugos nuo galimo tiesioginio vandens papuolimo į lizdą, o nuotėkio srovės relė automatiškai išjungs įtampą lizde, atsiradus mažiausiam 30mA nuotėkiui.

Elektros įrankius darbui kieme ar sode taip pat patariame jungti tik į lizdus apsaugotus nuotėkio srovės relėmis. Taip Jūs būsite apsaugotas nuo srovės smūgio, atsitiktinai sugedus elektros įrankiui.

Įrengiant elektros instaliaciją būtina paisyti bendrųjų saugumo reikalavimų - visi laidai ir kabeliai turi būti su dviguba izoliacija, pagal galimybę visos prietaisų jungimo į tinklą vietos turi būti įžemintos, atskiroms prietaisų grupėms pajungti rekomenduojama naudoti automatinius išjungiklius. Be to, drėgnose patalpose (rūsys, vonios kambarys, garažas, ūkinis pastatas) būtina paisyti padidintų apsaugos reikalavimų. Patalpose, kuriose būna maži vaikai, rekomenduotina pasirinkti kištukinius lizdus su apsaugine plokštele. Taip pat tokiose patalpose rekomenduojama kištukinius lizdus prijungti per srovės nuotėkio apsaugą.

Pagrindiniai Reikalavimai Elektros Instaliacijai

Laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus. Instaliacijai naudojamų laidų ir kabelių izoliacija bei apvalkalas turi atitikti tiesimo būdą, aplinkos sąlygas ir tinklo vardinę įtampą.

Elektros Instaliacijos Atnaujinimas

Turbūt ne kartą yra tekę susidurti su svylančiais laidais, sugedusia rozete ar kitomis panašiomis elektros instaliacijos bėdomis. Tai dažniausiai nutinka senos statybos daugiabučiuose, kuriuose elektros instaliacija suprojektuota panaudojant aliuminius laidus, kurie iki šiol daugelyje namų nėra pakeisti ir visiškai nebeatitinka šiuolaikinių standartų.

Per ilgą naudojimo laikotarpį aliuminiai elektros laidai dėvisi, jų srovės pralaidumas yra mažesnis negu varinių laidų ir faktas, kad jie jau neatitinka šių dienų reikalavimų. Todėl situacija senos statybos daugiabučiuose yra kritinė.

Siekiant išvengti pavojų, rekomenduojama senos statybos daugiabučių gyventojams modernizuoti elektros skydinę, pakeisti magistralinius laidus bei atnaujinti elektros skydelių įrangą laiptinėse, keisti netvarkingą elektros instaliaciją rūsiuose. Bute galima atnaujinti tik svarbiausias elektros instaliacijos dalis arba pilnai renovuoti visą instaliaciją, įskaitant rozetes bei jungtukus.

Požymiai, Kad Reikia Keisti Rozetes ar Jungtukus:

• Sunkiai galite įkišti jungtuką į rozetę, tenka panaudoti ir jėgą.
• Rozetė ar jungtukas kliba, šiek tiek išsitraukę iš savo įprastos vietos.
• Jaučiate, kad kaista jungtukas ar rozetė - tai vienas iš požymių, kad šie įrenginiai nebeatlaiko apkrovos ir gali pradėti stipriau svilti laidai.
• Jei sienoje yra nepaslėptų laidų, juos būtina sutvarkyti ir tvarkingai paslėpti.

Kas Gali Atlikti Elektros Instaliacijos Darbus?

Jei elektros instaliacijos renovacija yra planuojama atlikti daugiabutyje, tuo turi pasirūpinti už Jūsų daugiabučio priežiūrą atsakinga įmonė. Jei esate bendrija, reikėtų kreiptis į kvalifikuotus, bei tinkamą ir galiojančią atestaciją turinčius specialistus. Geriausia kreiptis į vieną įmonę, kurioje dirba ne vienas asmuo.

Elektros instaliacija savo bute taip pat rekomenduojama rinktis tik kvalifikuotus ir atestuotus darbuotojus, kurie žino ką ir kaip daryti.
