Žmogus siekia gyventi ir dirbti komfortiškomis sąlygomis. Ką daryti, kad vasarą nekamuotų tvankuma, o žiemą nereikėtų drebėti nuo šalčio? Racionalūs žmonės siekia dar daugiau - kaip padaryti, kad ta pati sistema ir vėsintų, ir šildytų, o įrenginiai nedarkytų interjero?
Jeigu sename name ar bute darote remontą, verta pasidomėti kapiliarine šildymo sistema, kuri nematoma ir neužima vietos. Ją galima sumontuoti ant grindų, sienų ar netgi lubų.
Kapiliarinių kilimėlių sistemos be abejonės kuo puikiausiai tinka ir grindinio, ir lubinio, ir sieninio šildymo bei vėsinimo sistemoms.

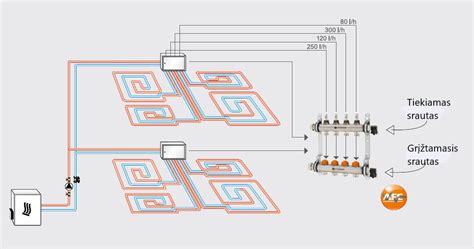

Kapiliarinės sistemos schema
Kas yra kapiliarinė šildymo sistema?
Kapiliarinė šildymo sistema - tai tankiai išdėstyti, ploni nuo 3,3 iki 4,5 mm skersmens polipropileno vamzdeliai. Grindyse juos galima kloti tiesiog po grindų danga, klijų arba išlyginamajame sluoksnyje.
Kapiliarinių kilimėlių pagrindas- tai uždara sistema, sudaryta iš plonyčių vamzdelių. Šaltas arba šiltas vanduo teka šiuo tinklu ir šildo arba vėsina paviršius, kurie savo ruožtu atiduoda šilumą arba vėsą į patalpą labai tolygiai per spinduliavimą ir konvekciją, be triukšmo ir be skersvėjų. Taip sukurtas patalpos klimatas yra labai malonus ir sveikas.
Kaip ir kraujagyslės po žmogaus oda, kapiliariniai kilimėliai sienose, grindyse ar lubose sumontuoti taip pat prie pat ju paviršiaus.
Kadangi kapiliariniai kilimėliai pasižymi dideliu šilumokaitos plotu o dėl jų mažų kapiliarinių vamzdelių matmenų ( skersmuo 3,3-4,5 mm) įmontuojami prie pat paviršiaus, yra žymiai efektyvesni už įprastas sistemas ir tokius pačius šildymo galingumus pasiekia prie gerokai mažesnių šildymo vandens temperatūrų.
Tokiu būdu kapiliariniai kilimėliai ypač tinka eksploatacijoje kartu su šilumos siurbliais ir didina jų efektyvumą.
Turėdami informaciją apie konkretų objektą, jo šilumos nuostolius ar pritekius ir galimas patalpos paviršių konstrukcijas, mūsų projektuotojai visada parenka optimaliausia paviršių aktyvavimo variantą.
Kapiliarinė šildymo ir vėsinimo sistema su BEKA kapiliariniais vamzdelių kilimėliais - tai analogų neturintis kompleksinis sprendimas, leidžiantis greitai ir efektyviai išspręsti ne tik šildymo bei vėsinimo problemas, bet ir šildomų grindų aukščio, konstrukcijų apkrovų problemas vienu metu.
Kapiliarinė šildymo sistema - itin lankstus sprendimas: ji gali būti taikoma ne tik grindims, bet ir sienoms ar luboms šildyti.
Kapiliariniai kilmėliai standartiškai priklausomai nuo kilmėlio tipo gali būti eksploatuojami su vandens temperatūromis iki 70°C. Ekploatuojant stantartinėmis šildymo ir vėsinimo sąlygomis kapiliarinių kilmėlių ilgaamžiškumas yra 50 metų ir daugiau.
Cirkuliuojanti terpė - paprastas vandentiekio vanduo, tik specialiais atvejais, kai reikalingos žemesnės už 0°C terpės temperatūros, naudojami neužšalantys tirpalai.
Kapiliarinės sistemos privalumai:
- Tolygi šildymo paviršiaus temperatūra
- Greita reakcija
- Platus pritaikymas kitose srityse
- Maži hidrauliniai nuostoliai-nedidelės elektros sąnaudos
- Aukštas šilumos siurblio efektyvumas
- Patogu montuoti ir saugu eksploatacijoje
- Projektuojami individualiai
- Patikimas PPR sujungimas
- Gamyklinė patikra 20 bar. slėgiu
- Ekologiška ir ilgaamžiška
Energijos taupymas su kapiliarine sistema
Kaip kapiliarinė sistema taupo energiją? Taupymas vyksta dėl specifinio šilumos atidavimo - vamzdeliais cirkuliuojantis vanduo 90 proc. šilumos energijos atiduoda spinduliavimo būdu, 10 proc.- konvekcijos būdu.
Šildantis paviršius yra vientisas, šiluma sklinda tolygiai, nesusidaro oro srovės, šilumos, palyginti su kitomis sistemomis, tai pačiai oro temperatūrai pasiekti, reikia mažiau.
Tuo pačiu kapiliarinė šildymo sistema vasarą gali būti vėsinimo sistema, nes vamzdeliais cirkuliuojantis šaltas vanduo patalpas maloniai atvėsina.
Prie viso to kapiliarinių kilmėlių įmontavimui reikia labai mažai aukščio, pvz. grindinio šildymo atveju klimėlius galima integruoti ne tik storajame grindų betono sluoksnyje, bet ir virš jo, tiesiog po grindų danga išlyginamajame ar klijų sluoksnyje.
Grindinio šildymo sistema
Kapiliarinė sistema vėsinimui
Vėsinimui paprastai pakanka vidutinės 17°C vėsinimo vandens temperatūros. Aktyvuoto paviršiaus temperatūra tokiu atveju paprastai būna 19-20°C.
Įprastai pasiekiami tokie vėsinimo galingumai (patikrinti pagal DIN 4715 dydžiai):
- tinkuojamos lubos: 88,8 W/m2
- gipso kartono lubos: 73 W/m2
- metalinės lubų kasetės: 91,4 W/m2
Jei yra didesnis vėsinimo poreikis galima parinkti kitokia paviršiaus konstrukciją. Pvz. atvirose lubų konstrukcijose su kapiliariniais kilmėliais dėl padidėjusios konvektyvinės šilumos mainų dalies, pasiekiami vėsinimo galingumai pagal DIN iki 180 W/m2.
Kondensato kontrolė
Tam kad užtikrintai užkirsti kelią visoms paviršinėms vėsinimo sistemoms būdingą kondestato susidarymo pavojų, kiekvienoje patalpoje ar reguliavimo zonoje aktyvuotame paviršiuje integruojamas vienas ar keli rasos taško jutikliai.
Jei jutiklis užregistruoja kondensato susidarymą, su termine pavara uždaromas srautas per kilimėlius arba tolygiai padidinama tiekiamo vandens temperatūra.
Tačiau praktikoje tokie atvejai yra labai reti, nes biurų pastatuose vėsinamos lubos dažniausiai kombinuojamos su mechaninėmis vėdinimo sistemomis.
Vėdinimo sistemos reikalingos, tam , kad aprūpinti žmones reikalingu šviežio oro kiekiu bei pašalinti susidarančius teršalus. Per vėdinimo sistemą tuo pačiu reguliuojamas ir santykinis oro drėgnumas.
Tokiu būdu dažniausiai palaikomas vartotojams priimtinas, patogus, malonus 50 % santykinis oro drėgnumas, kuris saugiai nutolina ir kondensato susidarymo pavojų.
Kadangi kombinuojant tokias sistemas vėsinimo poreikius perima kapiliariniais kilimėliais aktyvuotos lubos, vėdinimo oro apykaita gali būti sumažinta iki higieniškai reikalingos minimalios oro apykaitos ir instaliuojami gerokai mažesni vėdinimo įrenginiai.
Kapiliarinė sistema šildymui
Šildymui paprastai pakanka vidutinės 28°C-33°C šildymo vandens temperatūros. Aktyvuoto paviršiaus temperatūra paprastai tokiu atvejų būna 27-30°C.
Kapiliariniai kilimėliai pasižymi dideliu šilumokaitos plotu, dėl to jie tiekia pakankamai šilumos net ir su labai žemomis temperatūromis.
Šildymo sistemos pasirinkimas. Specialistų komentarai, sprendimai.
Atsiliepimai apie kapiliarinę sistemą
Vilniaus Gedimino technikos universiteto profesorius, architektas Gintaras Stauskis sako, kad retas kuris nepamena, kokie seniau maloniai vėsūs vasaromis būdavo masyvūs namai, statomi iš molio plytų ir turintys praktiško dydžio langus.
Inžinerijos specialistas Rolandas Mackonis sako, kad kapiliarų veiksmingumu patikėjo tik tada, kai 2014 metais juos sumontavo pirmame name. Šiandien inžinierius sako, kad turi dešimtis patenkintų klientų, kurie, kai per vasaros karščius kiti negali būti namuose, miegoti, ilsėtis, gyvena komfortiškai ir yra labai patenkinti.
Tadas Sprindžiūnas, savo name kapiliarinę vėsinimo sistemą turintis jau penkerius metus, sako šiomis dienomis, kai lauke taip karšta, kambariai mansardiniame aukšte (su stoglangiais) prišiltų taip, kad juose būtų neįmanoma gyventi, visgi situaciją gelbsti inovatyvi vėsinimo sistema.
Kaip sako „Tenko Baltic“ įmonės pardavimų vadovas Mindaugas Budrys, nors kapiliarinė sistema iš pirmo žvilgsnio gali atrodyti sudėtinga, visgi ji labai artima gamtai, žmogui ir jo kūnui.
