Žirklinis keltuvas - tai specializuotas kėlimo įrenginys (dažnai dar vadinamas žirklinėmis kėlimo platformomis), skirtas žmonėms ir kroviniams pakelti į tam tikrą aukštį. Savo pavadinimą jis gavo dėl unikalaus mechanizmo: platformą laiko ir kelia kryžminės metalo sijos, primenančios žirklių formą. Šis mechanizmas leidžia platformai kilti tiesiai aukštyn vertikaliai, nesvyruojant į šonus, todėl darbo aikštelė išlieka stabili. Žirkliniai keltuvai plačiai naudojami statybose, sandėliuose, gamyklose bei kitose srityse, kur reikia saugiai dirbti aukštyje.
Per pastaruosius dešimtmečius ši statybinė technika stipriai ištobulėjo - atsirado saugesni, labiau kompiuterizuoti modeliai su geresniu stabilumu ir valdymu, todėl darbai aukštai tapo dar efektyvesni.
Žirklinis keltuvas - tai speciali darbinė platforma, skirta darbuotojams ir jų įrankiams saugiai pakelti vertikaliai. Tokie keltuvai plačiai naudojami statybos, gamybos, remontų bei laisvalaikio industrijose (pvz., pramogų parkuose ar detalizavimo centruose). Skirtingai nuo strėlinių keltuvų, žirklinio keltuvo kėlimo mechanizmas juda tik vertikaliai - platforma kyla lygiais „žirklinio“ (X formos) ginklų judesiais. Įtampa hidrauliniame arba pneumatinio cilindro komplekse išspaudžiama per vožtuvus, o tai išskleidžia kryžminę strypų konstrukciją ir pakelia platformą aukštyn.
Žirklinio keltuvo konstrukciją sudaro kelios pagrindinės dalys: bazė (važiuoklė), žirklinis mechanizmas, platforma, hidrauliniai cilindrai ir valdymo sistema:
- Žirklinis mechanizmas: susideda iš kelių kryžminių strypų porų (žirklinio rėmo), kurios susipynusios ir veikia kaip pantografas.
- Platforma: platus metalinis denis, ant kurio gali stovėti vienas arba keli darbuotojai su įrankiais ir įranga. Platformos dažnai aprūpintos apsauginiais turėklais ir borteliais, užtikrinančiais žmonių saugumą keliantis.
- Hidrauliniai cilindrai: pagrindiniai kėlimo jėgą suteikiantys elementai. Hidraulinis siurblys išneša skystį į cilindrus, pastūmėdamas juos - tai tarpusavyje išskleidžia žirklinį rėmą ir pakelia platformą.
- Valdymo blokas: apima operatoriaus pultą ir hidraulinių vožtuvų sistemą.
Žirklinių Keltuvų Tipai
Rinkoje galima sutikti dviejų pagrindinių tipų žirklinių keltuvų: vidaus darbams skirtų elektrinių ir lauko darbams skirtų dyzelinių. Žirklinius keltuvus galima skirstyti pagal paskirtį ir konstrukciją. Dažniausiai pažymimi du pagrindiniai tipai: stacionarūs (montuojami pastoviai ant grindų) ir mobilūs (su ratukais, transportuojami pagal poreikį).
Elektriniai žirkliniai keltuvai dažniausiai būna kompaktiškesni, jų ratai pritaikyti lygiems paviršiams, o pats įrenginys neskleidžia išmetamųjų dujų - tai svarbu dirbant uždarose patalpose. Elektriniuose modeliuose paprastai naudojama akumuliatorinė įranga su mažais ratais, todėl jie puikiai tinka lygiems paviršiams ir uždaroms patalpoms - dirbant nesukelia vietinio užteršimo. Kalbant apie energijos šaltinius, elektriniai keltuvai naudoja įkraunamas baterijas ir yra itin tylūs.
Dyzeliniai (ar kito kuro) žirkliniai keltuvai paprastai yra galingesni, turi grubaus paviršiaus padangas ir keturių ratų pavarą, todėl tinkami nelygiam gruntui lauke. Dyzeliniai žirkliniai keltuvai aprūpinti didelėmis padangomis ir tvirtais važiuoklės agregatais, leidžiančiais dirbti lauke ir nelygiu paviršiumi. Tuo tarpu dyzeliniai modeliai varomi vidaus degimo varikliais, todėl dirbdami skleidžia garsą ir emisijas. Vis dėlto dyzeliniai keltuvai nepavaldūs elektros šaltinio poreikiui, tad juos galima naudoti atokiose statybų aikštelėse, kur nėra elektros.
Pastarieji modeliai gali pasiekti didesnį darbinį aukštį ir turi didesnę keliamąją galią. Pavyzdžiui, yra žirklinių keltuvų, kurie gali pakelti apie 500-1000 kg svorį į 10-18 metrų aukštį.

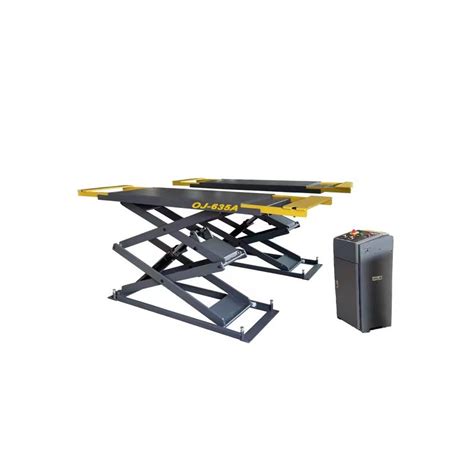

Stacionarūs keltuvai paprastai įrengiami didesniuose autoservisuose ar gamybos linijose, kur jie lieka fiksuotoje vietoje; juos galima iš anksto pritaikyti konkrečiam automobilių ar krovinių tipui. Be to, žirklinių keltuvų serijos gali skirtis pagal keliamosios galios ir kėlimo aukščio parametrus. Pavyzdžiui, automobilinių servisuose naudojami modeliai įprastai pakelia kelis šimtus kilogramų (ir vieną ar kelis automobilius lengvesnio tipo), o pramonėje naudojami įrenginiai gali kelti kelias tonas krovinių.
Elektrinis žirklinis keltuvas skirtas vidaus darbams.
Žirklinių Keltuvų Panaudojimo Sritys
Žirkliniai keltuvai naudojami ten, kur reikalingas lygus ir saugus kėlimasis aukštyn, o darbinė zona yra tiesi (pvz., patalpose arba lauke lygumose). Šis mechanizmas leidžia platformai kilti tiesiai aukštyn vertikaliai, nesvyruojant į šonus, todėl darbo aikštelė išlieka stabili.
Žirkliniai keltuvai yra nepamainomas pagalbininkas ten, kur reikia saugiai pakelti žmones ir įrangą į didesnį aukštį. Jo stabilumas, paprastas valdymas ir universalumas lemia platų pritaikymą įvairiose srityse.
Dažniausios panaudojimo sritys - statyba ir renovacija, automobilių servisai bei pramoninė gamyba. Jie puikiai tinka montavimo ir remonto darbams, pavyzdžiui, elektros instaliacijai, santechnikai, dažymo ir valymo užduotims.
Statybų Sektorius
Žirklinis keltuvas ypač dažnai naudojamas statybvietėse. Jis pasitarnauja atliekant fasado, lubų, stogo darbus, montuojant langus, apšvietimą ar atliekant apdailą aukštai iškeltose vietose. Naudojant keltuvą, darbininkai gali patogiai stovėti ant platformos su visais reikalingais įrankiais, o tai ženkliai efektyviau ir saugiau nei balansuoti ant kopėčių ar pastolių. Lietuvoje statybų bendrovės vertina žirklinius keltuvus už jų manevringumą ir greitą pasirengimą darbui - platformą galima pakelti norimu aukščiu per kelias dešimtis sekundžių.
Sandėliavimas ir Pramonė
Sandėliuose ir gamyklose žirkliniai keltuvai pasitarnauja techninei priežiūrai - pavyzdžiui, pasiekti aukštai esančius vamzdynus, ventiliacijos sistemas, apšvietimo įrangą. Taip pat jie naudojami prekių atrinkimui ar sukrovimui į aukštus stelažus, nors šiai užduočiai dažniau pasitelkiami šakiniai krautuvai ar rietuvai. Žirklinis keltuvas labiau tinka, kai reikia pakelti žmones su įrankiais tam tikram darbui atlikti (pvz., sumontuoti naują įrangą salėje, atlikti patalpų remontą). Dėl to nemažai logistikos ir pramonės įmonių Lietuvoje savo ūkyje turi bent vieną mažesnį žirklinį keltuvą vidaus reikmėms.
Kita Paskirtis
Pastaruoju metu žirklinius keltuvus naudoja ir komunalinės tarnybos (gatvių apšvietimo priežiūrai, švenčių dekoracijų kabinimui), telekomunikacijų specialistai (antenaų, laidų montavimui aukštyje) ar net renginių organizatoriai (scenos įrangai montuoti).
Pavyzdžiui, pastatų renovacijos ir fasadų dažymo metu keltuvai leidžia darbuotojams pasiekti aukštas vietas saugiai ir efektyviai.
Žirklinių keltuvų saugos mokymai – OSHA darbuotojų sauga
Žirklinių Keltuvų Privalumai
- Didelė keliamoji galia: paprastai žirkliniai keltuvai gali pakelti nuo kelių šimtų kilogramų iki kelių tonų, priklausomai nuo modelio.
- Lengvas valdymas: valdymo pultas yra intuityvus - pakanka paspausti kilimo ar leidimo mygtuką, kad platforma judėtų. Dauguma modelių turi ir greitojo nuleidimo vožtuvus kritinėms situacijoms.
- Maži šoninio judesio poreikiai: kadangi platforma juda griežtai vertikaliai, tokių keltuvų nereikia dėti tiesiai po objektu, kuriam pasiekti - pakanka užstatyti bazę į lygią vietą.
- Nedidelės transportavimo išmatos: palyginti su aukštapelkiais kranais ar mobiliomis strėlėmis, žirklinis keltuvas yra kompaktiškas.
Saugos Reikalavimai
Nors žirklinis keltuvas žymiai saugesnis už kopėčias dirbant aukštai, labai svarbu laikytis darbų saugos reikalavimų. Saugus žirklinių keltuvų naudojimas priklauso nuo keleto taisyklių ir priežiūros priemonių.
- Apmokyti operatoriai: dirbti su žirkliniu keltuvu leidžiama tik specialiai apmokytam personalui. Operatoriai turi būti apmokyti valdyti keltuvą, suprasti jo valdymo pultą ir saugos funkcijas.
- Prieš pradedant darbą visuomet užtikrinkite, kad įranga įjungta ir veikia tinkamai: patikrinkite valdymo svirtis, stabdžius, hidraulinius vožtuvus ir turėklus. Prieš kiekvieną naudojimą būtina apžiūrėti įrenginį: patikrinti, ar baterija (jei elektrinis) pakankamai įkrauta, ar veikia stabdžiai, avarinio sustabdymo mygtukas, ar nėra hidraulinio skysčio nutekėjimų.
- Turėklai ir darbo zonoje ramybė: platformoje visada turi būti tinkamai uždėti apsauginiai turėklai - niekada nestovėkite ant jų ar ant išstumtos platformos dalies. Darbuotojai platformoje turėtų dėvėti saugos šalmus, o kai kuriais atvejais - prisisegti saugos diržais prie specialių tvirtinimo taškų platformoje (ypač jeigu kyla rizika iškristi pakilus labai aukštai). Venkite staigių judesių, kurie galėtų išbalansuoti įrenginį.
- Stabilus pagrindas: prieš pakeldami keltuvą būtinai pastatykite jį ant tvirto, lygaus pagrindo. Darbo vietoje keltuvą reikia statyti ant tvirto, lygaus pagrindo; nelygumai ar duobės gali sukelti platformos pavojingą pasvirimą. Kreipkitės, kad nebūtų duobių, nuolydžių ar kliūčių, galinčių sumažinti stabilumą. Jei reikia, išnaudokite išstumiamos atramos - jos padidina pėdsaką ir daro keltuvą atsparesnį nuvėrimams.
- Neleisti viršyti apkrovos: ant platformos negalima viršyti gamintojo nurodytos maksimalios keliamojo svorio ribos. Taip pat negalima viršyti maksimalios keliamosios galios - kiekvienas modelis turi aiškiai nurodytą leistiną svorį, kurį sudaro žmonių ir jų įrangos svoris.
- Saugi darbo aplinka: dirbant su iškelta platforma nemeskite įrangos ar medžiagų, kurios gali atsimušti į greta esančius objektus ar šalia stovinčius žmones. Žirklinis keltuvas turi bortelius, tačiau pro tarpus gali iškristi įrankiai, todėl juos patariama pritvirtinti arba sudėti į tam skirtas dėžes. Venkite naudoti keltuvą labai vėjuotomis sąlygomis (neretai gamintojai nurodo maksimalius leidžiamus vėjo greičius). Gamintojai rekomenduoja vengti per didelio priartėjimo prie aukštos įtampos elektros linijų, net jei keltuve esantys turėklai suteikia tam tikrą apsaugą.
- Visuomet laikykitės gamintojo instrukcijų ir periodiškai tikrinkite įrenginio būklę. Reguliari apžiūra (prieš kiekvieną darbų ciklą) - tai valdymo svirties, stabdžių bei saugos sistemų patikrinimas. Aptikus gedimų ar neįprastų garsų, nedelsdami stabdykite darbą ir įrenginį patikrinkite meistriui.
Žirklinių Keltuvų Nuoma Lietuvoje
Įmonėms ir privatiems užsakovams, kuriems žirklinio keltuvo reikia laikinai (pvz., vienkartiniam projektui), dažniausiai finansiškai apsimoka įrangą nuomotis. Lietuvoje veikia ne viena statybinės technikos nuomos bendrovė, siūlanti žirklinius keltuvus dienai, savaitei ar mėnesiui. Pavyzdžiui, dyzelinio 14 m darbinio aukščio žirklinio keltuvo nuoma kainuoja apie 125 € už dieną (ilgesniam laikotarpiui paros įkainis mažėja).
Paslauga operatyviai teikiama didžiuosiuose miestuose - Vilniuje, Kaune, Klaipėdoje, Šiauliuose, Mažeikiuose - bei pristatoma į bet kurį objektą visoje Lietuvoje.
Jei nerandate kainos konkrečiam modeliui ar reikalingas transportas už miesto, greičiausias būdas - užklausa per krepšelį arba el.
Trumpai: rinkitės pagal aikštelę (vidus/laukas), reikalingą aukštį, keliamąją galią ir logistiką. Nuomojantis svarbu tiksliai įsivertinti darbų aukštį, vietą (vidus ar laukas), reikiamą platformos plotą ir atitiktį saugos normoms.
Bazinės dienos kainos „Bokštelis.lt“ prasideda nuo ~23-37 € + PVM už nedidelius el. modelius; didesniems aukščiams ir galiai kaina didėja.
Nuomos kaina paprastai sudaro visą techninę priežiūrą, todėl nuomininkui nereikia rūpintis nei servisu, nei sertifikavimu. Tuo tarpu įsigyti nuosavą keltuvą - nemenkas pirkinys. Net naudotas elektrinis žirklinis keltuvas gali kainuoti nuo ~3000 €, o naujų didelio aukščio modelių kainos siekia kelias dešimtis tūkstančių eurų. Todėl mažesnės įmonės linkusios nuomotis, kai prireikia, o stambesnės statybų bendrovės, nuolat naudojančios keltuvus, dažnai turi savo parke vieną ar kelis įrenginius.
Įmonėms ar pavieniams specialistams dažnai iškyla klausimas - ar verta įsigyti žirklinį keltuvą, ar pakanka jį išsinuomoti? Abu sprendimai turi savų pranašumų ir priklauso nuo veiklos pobūdžio bei dažnumo.
Nuoma - populiarus pasirinkimas trumpalaikiams projektams, ypač statybose, kur keltuvo prireikia vos kelioms dienoms ar savaitėms. Tuo tarpu nuosavo žirklinio keltuvo įsigijimas tampa ekonomiškai pagrįstas, jei įranga naudojama reguliariai - pvz., pramonės įmonėse, automobilių servisuose ar sandėliuose, kur vertikalus darbas vyksta kasdien. Nors įsigijimas reikalauja didesnių pradinių sąnaudų, ilgalaikėje perspektyvoje toks sprendimas padeda sumažinti eksploatacines išlaidas.
Žirklinių Keltuvų Modeliai
„Bokštelis.lt“ svetainėje žirklinių keltuvų kategorijoje yra modelių nuo ~5,1 m iki >10 m darbinio aukščio; pavyzdžiai: BOSS X3XSP (5,14 m), LGMG SS0407ER (5,60 m).
| Modelis | Darbinis aukštis |
|---|---|
| BOSS X3XSP | 5,14 m |
| LGMG SS0407ER | 5,60 m |
Tipinis pavyzdys - Genie GS-1930: platformos aukštis ~5,8 m, darbinis aukštis ~7,8 m; CE rinkose dažnai ribojama vieno asmens lauke / dviejų asmenų viduje darbas; keliamoji galia ~227 kg.
Sunward SWSL 0607DC yra mažiausias DC serijos žirklinis keltuvas.

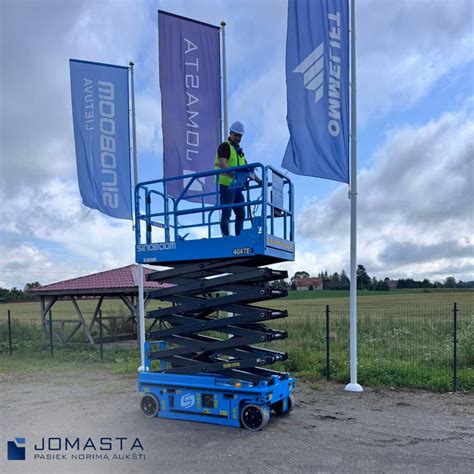

Dyzelinis žirklinis keltuvas skirtas darbui lauke.
Kaip Teisingai Pasirinkti Žirklinį Keltuvą
Žirklinių keltuvų įvairovė rinkoje didelė, todėl renkantis svarbu atsižvelgti į keletą esminių techninių bei praktinių parametrų. Pirmasis - maksimalus darbinis aukštis. Tai aukštis, kuriame planuojama atlikti darbus. Įprastai darbinis aukštis yra kiek didesnis nei pati platformos padėtis - paprastai skaičiuojama, kad operatoriaus rankos gali siekti apie 2 m virš platformos grindų. Kėlimo galia taip pat svarbi - jei planuojama kelti ne tik žmogų, bet ir įrankius, įrangą, statybines medžiagas ar detales, būtina užtikrinti, kad platforma atlaikytų reikiamą svorį. Priklausomai nuo modelio, žirkliniai keltuvai gali kelti nuo 200 kg iki daugiau nei 1000 kg.
Trumpai: rinkitės žirklinį keltuvą, kai svarbiausia yra plati, stabili aikštelė ir vertikalus pakėlimas be horizontalios „rankos“.
Jeigu darbą reikia atlikti ankštose nišose ar perlipti kliūtis, geriau tiks alkūninis keltuvas.
Trumpai: Lietuvoje populiariausi du tipai - elektriniai „slab“ (vidaus / lygūs paviršiai) ir dyzeliniai „rough-terrain“ (laukas / nelygus pagrindas).
Jei planuojate dirbti lietuje ar ant nelygaus pagrindo, dyzelinis modelis su bekelės padangomis bus saugesnis.
Dar vienas svarbus aspektas - pavara. Jei keltuvas bus naudojamas patalpose ar vietose, kur svarbus triukšmo mažinimas ir švara - geriau rinktis elektrinį variantą. Aplinkosaugos reikalavimai ir triukšmo normos miesto aplinkoje vis labiau skatina naudoti elektrinius žirklinius keltuvus. Jie idealiai tinka darbams viduje - gamyklose, prekybos centruose, sandėliuose ar biurų pastatuose. Šie keltuvai pasižymi itin tyliu veikimu, nesukelia vietinio oro užterštumo, nes nenaudoja vidaus degimo variklių.
Elektriniai modeliai dažnai turi ilgo veikimo akumuliatorius, kurie leidžia įrenginiui veikti iki 8-10 valandų be papildomo įkrovimo. Tai leidžia efektyviai atlikti visos dienos darbus be pertraukų. Kai kurie naujesni modeliai turi net regeneracinio stabdymo funkciją - stabdant ar leidžiantis įkrovos dalis grąžinama į akumuliatorių.
Ši žalesnė alternatyva ypač patraukli ten, kur reikalingas tvarus įmonės įvaizdis - t. y. viešosios paskirties objektuose, logistikos centruose, prekybos tinklų sandėliuose ar parodų salėse.
Techninė Būklė ir Eksploatavimo Taisyklės
Svarbiausia: žirkliniai keltuvai yra patikima, stabili ir dažnai ekonomiškiausia priemonė darbui iki ~6-15 m, ypač kai reikia plataus darbinio pado, nulinės emisijos patalpoms arba didesnės keliamosios galios lauke.
Techninė būklė ir patikros. Rekomenduojama, kad MEWP būtų nuodugniai apžiūrimi bent kas 6 mėn. Pagal geriausią tarptautinę praktiką, taikomą ir ES, keltuvų techninę būklę bent kas 6 mėn.
Viešosios erdvės ir logistika. Eksploatavimo taisyklės.
Ekspertai pabrėžia, kad MEWP suteikia saugią darbo aikštelę, tačiau svarbiausi pavojai kyla iš netinkamo eksploatavimo, todėl svarbu tinkamai parinkti ir valdyti mašiną bei apmokyti operatorius.
