Elektros Instaliacija Naujame Name: Svarbiausi Aspektai

Elektros instaliacija naujame name - vienas svarbiausių darbų statybos procese. Tinkamai suplanuoti elektros instaliacijos laidai, rozečių ir jungiklių vietos bei apšvietimo taškai leidžia užtikrinti saugų ir patogų elektros naudojimą. Elektros instaliacijos planavimas turi būti atliekamas dar prieš pradedant vidaus apdailos darbus.

Planavimas ir Projektavimas

Prieš pradedant elektros instaliaciją naujame name, būtina tinkamai suplanuoti darbus. Planuojant darbus, svarbu atsižvelgti į namo energijos poreikius. Pirmiausia nuspręskite, kur bus išdėstyti pagrindiniai prietaisai, jungikliai ir lizdai. Planuojant elektros instaliaciją, reikia atsižvelgti į prietaisų vietą, lizdų ir jungiklių išdėstymą bei energijos poreikius. Jei planuojate naudoti galingus prietaisus, pasirūpinkite atskiromis linijomis kiekvienam iš jų.

Namo elektros instaliacijos projektas rengiamas lygiagrečiai su kitomis inžinerinių sistemų projekto dalimis - vandentiekio, kanalizacijos, šildymo. Elektros planas vidaus patalpose priklauso nuo interjero projekto, nes jungiklių ir rozečių reikia ten, kur bus įėjimas, apšvietimas, buitiniai prietaisai, TV ir kt. Vidaus elektros instaliacijos projektas rengiamas turint interjero planą, tik taip galima patogiai ir reikiamose vietose numatyti rozetes, jungiklius, perjungiklius.

Labai svarbi elektros projekto dalis yra skirstomojo skydelio planas ir jo sukomplektavimas, apsaugos sistemos skydas. Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius jungiklius ir srovės nuotėkio reles. Priklausomai nuo prietaisų išdėstymo ir galios, keičiasi saugiklių ir laidų parametrai, instaliacijos schema.

Reikia apsvarstyti elektros paskirstymo skydo, apsaugos sistemos skydo, vaizdo stebėjimo skydo ir elektroninių ryšių skydų vietas. Projektuojant apšvietimą atsižvelgiame į tris pagrindinius apšvietimo tipus: bendrą, funkcinį ir akcentinį. Viduje elektros prietaisų jungimo vietas būtina numatyti prieš grindų ir lubų montavimą.

Elektros Įvadas

Vieno ir dviejų butų gyvenamųjų namų įvadinės apskaitos spintos įrengiamos gyvenamojo namo išorėje elektros tinklų darbuotojams ištisą parą laisvai prieinamoje vietoje. Lauko įvadui sklypo plane turi būti pažymėta elektros kabelio pravedimo linija. Įvadas - tai elektros inžinerinio tinklo dalis nuo įvadinės apskaitos spintos iki pagrindinio skirstomojo skydelio.

Anksčiau elektros kabelis iki namo buvo atvedamas oro linija nuo elektros stulpų, dabar urbanizuotose teritorijose dažniau naudojamos geriau apsaugotos požeminės tranšėjos. Dažniausiai tranšėja numatoma sklypo krašte, palei tvorą, paliekant nuo ribos 2 metrų apsauginę zoną. Tranšėjos plotis - 0,3-0,4 m, gylis priklauso nuo kabelio įtampos: 35 kV įtampos kabeliams - ne mažesnis kaip 1 m, iki 10 kV įtampos kabeliams - 0,7 m. 110-400 kV įtampos kabeliai tiesiogiai žemėje (išskyrus sankirtas) neturi būti tiesiami giliau kaip 2 m, o 0,4-35 kV - ne giliau kaip 1,5 m. Dirbamoje žemėje 0,4-35 kV įtampos kabeliai turi būti tiesiami ne mažesniame kaip 1 m gylyje.

Užkasant tranšėją, 30-50 cm gylyje virš kabelio, rekomenduojama patiesti apie 20 cm pločio geltoną įspėjamąją polietileno juostą su užrašu „Kabelis“. Kabelis žemėje turi būti klojamas ne mažesniu kaip 0,6 m atstumu nuo statinių pamatų. Tiesimui po žeme naudojami specialūs kabeliai. Kabelio tipas ir skerspjūvis parenkami pagal numatytą įvadinę galią, kabelis praveriamas per specialų nedegų plastikinį vamzdį.

Klojant žemėje vienfazį elektros įvadą su 3 kW leistinąja naudoti galia nuo įvadinės elektros apskaitos spintos iki patalpose esančio skirstomojo skydelio rekomenduojama rinktis 3 gyslų ne mažesnį kaip 4 kv. Vartotojams, kuriems leistinoji galia viršija 10 kW, turi būti įrengiami trifaziai įvadai. 10-28 kW leistinosios naudoti galios trifaziam elektros įvadui rekomenduojama naudoti ne mažesnio kaip 10 kv.

Medžiagos ir Įranga

Elektros instaliacija - svarbus namo įrengimo elementas, todėl pasirenkama aukščiausios kokybės reikalavimus atitinkanti įranga, kurią saugu eksploatuoti. Šiuolaikiškiems saugiems namams rekomenduojame rinktis tik patikimas elektros instaliacijos prekes, įrangą, sistemą, apjungiančią visą buities įrangą į lengvai valdomą struktūrą.

Šiuolaikiška įranga elektros sunaudojamą kiekį gali sumažinti iki 15%. Atlikdami elektros instaliacijos darbus naudojame kokybiškos vietinių ir užsienio gamintojų medžiagas bei įrengimus. Bendradarbiaujame su gamintojais, projektavimo konsultavimo įmonėmis, todėl klientams siūlome kokybės ir kainos atžvilgiu patraukliausius sprendimus.

Klientui nereikės ieškoti reikiamų elektros instaliacijoms reikalingų elektrotechnikos prekių ir statybinių medžiagų. Aptariame, kokias statybines medžiagas planuojate užsakyti ir atsižvelgę į tai parenkame optimalų transportą pristatymui ir pristatymo terminus. Tinkamas transporto pasirinkimas leidžia pristatyti visą užsakymą per vieną važiavimą, sutaupant laiko. Taip sumažiname dalį rūpesčių, kuriuos tenka išspręsti klientams imantis vienų ar kitų remonto bei inžinerinių darbų.

Kabelių Klasifikacija ir Ženklinimas

Statybos produktų reglamentas (SPR) skirsto kabelius į klases pagal jų skirtingas reakcijas į ugnį gaisro metu. Degumo klasių ženklinimui naudojamos didžiosios raidės A, B, C, D, E, F, mažosios raidės s, d, a ir skaičiai nuo 1 iki 3.

Kabelių degumo klasės žymėjimas:

• Aca - minimaliai reaguoja į ugnį.
• Bca - nepalaikantis degimo - ugnies ir karščio plitimas mažas.
• Cca - nepalaikantis degimo - ugnies ir karščio plitimas vidutinis.
• Dca - nepalaikantis degimo - ugnies plitimas vidutinis.
• Eca - nepalaikantis degimo.
• Fca - palaikantis degimą arba bandymai neatlikti.

Mažosios raidės:

• Raidė s (angl. smoke) reiškia dūmų išskyrimą kabelio degimo metu:
  • s1 - mažas dūmų išskyrimas;
  • s2 - vidutinis dūmų išskyrimas;
  • s3 - nė viena iš aukščiau paminėtų verčių;
• Raidė d (angl. droplets) reiškia liepsnojančių dalelių ir lašelių išsiskyrimą, degant:
  • d0 - degių lašelių ar dalelių nėra;
  • d1 - degių lašelių ar dalelių, kurios degtų ilgiau nei 10 sek., nėra;
  • d2 - nė viena iš aukščiau paminėtų verčių.
• Raidė a (angl. acidity- tai išskiriamų dujų rūgštingumo ir savitojo laidžio bandymai:
  • a1 - laidis <2,5 µS/mm ir pH >4,3
  • a2 - laidis <10 µS/mm ir pH >4,3
  • a3- nė viena iš aukščiau paminėtų verčių;

Norint degimo metu išvengti dūmų ir HCl druskos rūgšties išsiskyrimo, elektros instaliacijoje primygtinai rekomenduojame atsisakyti kabelių su PVC apvalkalu. Žymiai saugesni yra behalogeniniai kabeliai, kurio apvalkalo sudėtyje nėra chloro. Dėl to behalogeniniai kabeliai, degant, neišskiria tirštų dūmų ir rūgšties - sudegus lieka tik milteliai, o dūmų labai nedaug (Dca-Cca-Bca klasės). Behalogenį kabelį XPK-HF C-Pro pristato gamintojas “Prysmian Group Baltics”.

Laidų Skerspjūvis

Jeigu atskirti apšvietimo ir kištukinių lizdų kabeliai, apšvietimui paprastai naudojami trigysliai 1,5 kv.mm skersmens kabeliai, viena gysla tarnauja apsauginiam įžeminimui, kitos dvi - fazė ir nulis. Kištukiniams lizdams paprastai naudojami 2,5 kv.mm kabeliai, kurie atlaiko beveik visų buitinių prietaisų apkrovas. Jeigu namuose numatyta galinga įranga, pavyzdžiui, sauna su elektrine krosnele, jai turi būti parinktas atitinkamos galios kabelis. Kuo galingesnis įrenginys, tuo didesnio kabelio gyslų skerspjūvio reikia.

Skalbyklei, džiovyklei, tūriniam vandens šildytuvui ir panašiai įrangai, kurių galia didesnė nei 3 kW, rekomenduojama montuoti atskirą ištisinį (be jokių sujungimų paskirstymo dėžutėse) kabelį nuo skirstomojo skydelio iki to prietaiso kištukinio lizdo (arba kitokio tipo sujungimo).

Pastaba: pateiktos reikšmės yra orientacinės.

Montavimo Darbai

Elektros instaliacijos montavimas pradedamas nuo laidų išvedžiojimo pagal iš anksto paruoštą planą. Kabeliai turi būti išdėstyti taip, kad juos būtų lengva pasiekti techninei priežiūrai ar remontui. Montuojant instaliacines dėžutes, įsitikinkite, kad jos yra tinkamai pritvirtintos prie sienų ar kitų paviršių. Lizdai ir jungikliai turi būti sumontuoti tiksliai, jų aukštis ir išdėstymas turi atitikti planą.

Pagrindinis elektros skydelis turi būti sumontuotas lengvai pasiekiamoje vietoje. Jame turi būti įrengti automatiniai jungikliai ir srovės nuotėkio relės.

Pagrindinius kabelius patogiausia tiesti po lubomis arba grindimis. Tiesiant iš skydinės kabelius ar laidus vertikalios perėjos per perdangas į kitus aukštus ir horizontaliosios į gretimas patalpas turi būti įrengiamos vamzdyje arba lovyje ir pan. Sandarinti reikia naudojant A1 degumo klasės statybos produktus. Užsandarinti reikia taip, kad būtų galimybė pakeisti laidus ir kabelius bei papildomai nutiesti naujus.

Šiuolaikiniuose būstuose dažniausiai naudojama paslėpta instaliacija, kai elektros laidai išvedžiojami sienose, pertvarose, grindyse, perdangose ir kitų statybinių konstrukcijų viduje. Patogiausia elektros instaliacijos laidus slėpti sienų apkalos konstrukcijose, dažniausiai tai - gipskartonio plokščių apdaila. Naujos statybos mūriniuose namuose daugelis taupo plotą ir sienas tinkuoja plonasluoksniu tinku. Tokiu atveju sienose reikia išfrezuoti vagas vamzdžiams su laidais. Turint gerus įrankius, tai nėra sudėtingas darbas. Pirmiausia projekte numatytose vietose pažymimi instaliacinių prietaisų taškai, po to - griovelių linijos.

Turėkite omenyje, kad Lieka varijantas: laidus tiesti lubomis. Tai sudėtingiau = brangiau. Visos komunikacinės sistemos, o tame tarpe ir elektros kabeliai, dažniausiai praeina būtent po grindimis - tai pats paprasčiausias, greičiausias ir tuo pačiu pigiausias būdas. Išimtimi galime vadinti karkasinius medinius namus, kur perdengimas padarytas iš medinių ar kompozicinių balkių. Jei jūsų namas karkasinio tipo, yra galimybė visus laidų reikalus paslėpti pačiame karkaso viduje (tai brangiau atsieina ir ilgiau trunka). Tačiau, jei namas sumūrytas iš plytų/blokelių ir pan., protingos alternatyvos paieškos susiaurėja.

Grioveliai gali būti tik horizontalūs ir vertikalūs, jungiami stačiu kampu. Patariama vengti įstrižai tiesiamų kabelių, nes vėliau yra didesnė rizika juos pažeisti. Visa instaliacija montuojama tam tikru aukštyje ir tam tikrais atstumais. Jungikliai, rozetės ir atšakos dėžutės turi būti įrengti instaliacijos zonose. Jungiklius rekomenduojama įrengti 105 cm arba 115 cm (kaip nurodo „Elektros linijų ir instaliacijos įrengimo taisyklės“ - arčiau durų rankenos), o rozetes - 30 cm ir 115 cm atstumu nuo grindų (115 cm dažniausiai virtuvėse).

Paslėptosios elektros instaliacijos vamzdžiai, kanalai ir lanksčios metalinės rankovės turi būti sandarūs. Elektros kabelius įrengti ventiliacijos kanaluose ir šachtose draudžiama. Ventiliacinius kanalus ir šachtas gali kirsti pavieniai laidai ir kabeliai, nutiesti plieniniuose vamzdžiuose. Horizontaliųjų instaliacijos zonų plotis yra 30 cm, o vertikaliųjų - 20 cm. Rekomenduojama laidus iki prietaisų tiesti vertikaliai, stačiu kampu nuo lubų ar grindų, bet ne įstrižai ar horizontaliai. Klojant laidus ir kabelius grioveliuose svarbu, kad stipriosios srovės elektros kabelis nebūtų klojamas kartu su silpnosios srovės telekomunikaciniais kabeliais (kompiuteriniais, telefoniniais, televiziniais) neatskyrus jų viename griovelyje ar vamzdyje.

Elektros instaliacijos projekte verta numatyti, o atliekant instaliacijos darbus kartu su elektros kabeliais nutiesti magistralinį KNX kabelį. Jį turint nesudėtinga bus pajungti šildymo, vėdinimo, apšvietimo, žaliuzių ir kitų sistemų valdymą net jeigu iš karto jų neinstaliuojate.

Po elektros instaliacijos darbų yra privaloma atlikti varžų matavimus.

Saugumas

Elektros instaliacija naujame name turi atitikti visus saugos standartus. Mediniuose namuose labai svarbu sumažinti gaisro riziką. Kabeliai turi būti įrengti metaliniuose vamzdžiuose arba specialiose ugniai atspariose instaliacinėse dėžutėse. Tinkamas įžeminimas yra būtinas. Drėgnose patalpose, tokiose kaip vonios kambarys ar virtuvė, būtina naudoti drėgmei atsparias rozetes ir jungiklius su IP apsaugos klase.

Visus darbus reikia atlikti išjungus elektros tiekimą. Montuojant ar taisant, būtina naudoti tinkamus įrankius ir laikytis darbo saugos reikalavimų. Elektros instaliacijos darbus geriausia patikėti kvalifikuotiems specialistams.

Mediniuose namuose būtina užtikrinti tinkamą įžeminimą, naudoti ugniai atsparias medžiagas ir įrengti apsauginius įtaisus, tokius kaip srovės nuotėkio relės.

Prie namo elektros instaliacijos negalima pamiršti apsaugos nuo viršįtampių bei žaibo. Apsauga būna išorinė ir vidinė.

Dažnos Klaidos

Elektros instaliacijos procese dažnai pasitaiko klaidų, kurios gali kelti pavojų ar sukelti ilgalaikių problemų. Dar viena klaida - netinkamas įžeminimo įrengimas. Be tinkamo įžeminimo prietaisai gali sugesti, o vartotojai - patirti elektros smūgį. Mediniuose namuose dažnai ignoruojamos papildomos apsaugos priemonės nuo gaisro.

Viena iš dažniausių klaidų - netinkamas kabelių išdėstymas. Laidai turi būti įrengiami tiesiais keliais, laikantis aiškaus plano. Nepakankamai izoliuoti laidai arba dėžučių naudojimas be ugniai atsparios apsaugos yra dažna klaida. Nepatikrinti elektros tinklo po montavimo yra dar viena problema. Baigus darbus būtina atlikti visos sistemos testavimą.

Kiekvienos šių klaidų galima išvengti, jei dirbama atidžiai, laikantis plano ir saugos standartų. Jei kyla abejonių dėl tinkamo montavimo, geriausia kreiptis į profesionalus.

Dažniausiai nutinka taip, kad įsigijus butą netenkina elektros taškų išvedžiojimas ir jau įgyvendinti elektros instaliacijos sprendimai. Tenka rūpintis nauju elektros instaliacijos išvedžiojimu ir viską perdaryti iš naujo. „Fixup“ meistrai užtikrins, kad elektros instaliacijos projektas būtų geras. Gyvenamųjų namų ir butų elektros instaliacijos darbai prasideda skylių iškalimu, laidų išvedžiojimu, skydelio pastatymu, dėžučių rozetėms ir jungikliams pastatymu.

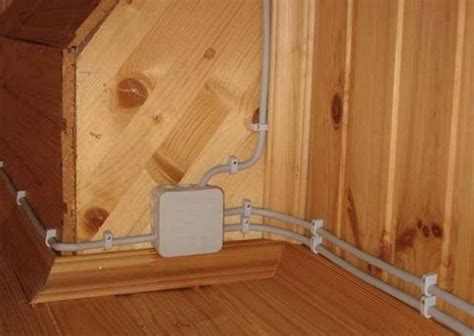

Elektros Instaliacija Mediniuose Namuose

Mediniuose namuose elektros instaliacija reikalauja ypatingo dėmesio. Mediniuose namuose svarbu naudoti tik kokybiškas ir sertifikuotas medžiagas. Elektros kabeliai turi būti atsparūs temperatūros pokyčiams ir gerai izoliuoti. Mediniame name rekomenduojama naudoti metalinius vamzdžius laidams ir ugniai atsparias instaliacines dėžutes. Visuose mediniuose namuose būtina užtikrinti tinkamą įžeminimą, naudoti ugniai atsparias medžiagas ir įrengti apsauginius įtaisus, tokius kaip srovės nuotėkio relės.

Elektrotechnika apima ne tik įvairius elektros prietaisus, bet ir elektros ūkio infrastruktūrą, neįsivaizduojamą be laidų, jungiklių, rozečių, saugos priemonių. Kad elektros instaliacija veiktų gerai, turi būti tinkamai parinktos izoliacinės medžiagos. Taip užtikrinamas saugus elektros sistemų naudojimas ir apsauga nuo gaisro.

Apšvietimo Valdymas

Mūsų platumose šviesos vidaus patalpose nebūna per daug. Tačiau soliariumo namuose taip pat neįsirengsi. Kalbant apie apšvietimą, labiau turima omenyje jo naudojimo scenarijai: naktinis, ryškus aktyviai veiklai, papildomas sieninis nuotaikai sukurti, šviesos diodų juostos interjero formoms išryškinti ir t.t. ir pan. Visa tai turi įsijungti/išsijungti atskirai, kartais nuo judėjimo daviklių..

Tuomet dar galima susimąstyti ar nereikia jūsų apšvietimo valdymo patogumui, kokių nors papildomų funkcijų. Tarkim, visas šviesas namuose išjungti vienu klavišu arba suderinti šviestuvų ir ištrukimo ventiliatoriaus darbą vonioje. Apšvietimą lauke patogiau ir ekonomiškiau valdyti automatiškai, kad jis įsijungtų pagal nustatytą tvarkaraštį ir daviklių parodymus. Priklausomai nuo paros meto ir esamo natūralaus apšvietimo, automatika įjungs ar išjungs laukinius šviestuvus tokiu būdu, kokiu juos užprogramuosite.

Jeigu įdiegiama populiariausia pasaulyje laidinė KNX sistema, ji leidžia valdyti pagrindines funkcijas, jas jungti į tinklą, kurti scenarijus, apdoroti ir analizuoti duomenis, keisti ir išplėsti ar naikinti funkcijas. „JUNG Vilnius" specialistai yra apskaičiavę, kad 100 kv. m buto ar namo pagrindinių sistemų valdymo įrangos kaina prasideda nuo 30 Eur/ kv. m. Į bazines funkcijas yra įtrauktas šildymo, apšvietimo, garso sistemos, saugos prietaisų, kištukinių lizdų vietinis bei nuotolinis valdymas, valdymas pagal laiką, namų scenarijai/režimai, logikos funkcijos, gyventojų buvimo namuose imitavimas, valdymas balsu. Plačiau apie valdymo sistemas ir jų instaliavimą - „Bazinė išmaniųjų namų įranga - komfortas ir papildoma vertė“.

Praktiniai Patarimai

• Rozetes stacionariai ir ypatingai technikai reikia planuoti kiekvieną pagal paskirtį. Rozečių niekada nebūna per daug.
• Rozečių montavimo aukštis turi būti patogus asmeniškai jums, konkrečioje vietoje.
• Nepamirškite apie įvairiausius elektrinius prietaisus ar įrenginius, kuriuos naudosite sklype.
• Rozetes montuokite taip, kad kambaryje netektų tampyti prailgintuvo laidų girliandoms ir kitoms dekoracijoms.

Išleidę nemažai pinigų paslėptoms elektros instaliacijos medžiagoms, daugelis žmonių nekreipia dėmesio į kištukinių lizdų, jungiklių, perjungiklių išvaizdą bei kokybę ir žiūri vien į jų kainą. Tačiau ši įranga praktiškai nekeičiama visą namo gyvavimo laiką, todėl, kad po kažkiek laiko rozetės neimtų klibėti, išliktų saugios, nepakeistų spalvos, geriau prie išleidžiamos sumos pridėti keliasdešimt eurų ir nusipirkti kokybiškus gaminius.

Kokybiškesni gaminiai dažnai reiškia, kad juos galima lengviau, saugiau ir greičiau sumontuoti, todėl sugaišite tam mažiau laiko arba jums atpigs elektros instaliacijos darbai. Visa JUNG įranga yra ne tik aukšto techninio lygio, bet ir iš geros kokybės medžiagų, jungiklių ir rozečių plastikas yra specialus duroplastikas, kuris nekeičia spalvos, nesielektrina ir nesibraižo. Be to, JUNG gamintojo įrangos asortimente yra begalė daug patogių sprendimų. Pavyzdžiui, galima rinktis mechaninį, automatinį, radijo bangomis ar KNX technologija valdomą apšvietimą. Pasirinkus paprasčiausius mechaninius jungiklius, yra galimybė sumontuoti viso namo šviesų jungiklį.

Jei jums reikalinga pagalba planuojant ar atliekant instaliacijos darbus, mūsų specialistai pasiruošę padėti. Kreipkitės į mus, kad gautumėte profesionalią konsultaciją ir patarimus.

Susisiekite:Telefonas: +370 677 98886 El.

Tinkamai įrengta elektros instaliacija naujame name - būtinas žingsnis užtikrinant saugumą ir komfortą. Tinkama elektros instaliacija yra ne tik saugi, bet ir praktiška. Ji užtikrina, kad visi prietaisai veiks be trikdžių, o namo gyventojai jausis patogiai.
