Elektros instaliacija yra būtina kiekvieno pastato dalis, užtikrinanti elektros energijos tiekimą įvairiems prietaisams ir įrenginiams. Tinkamas elektros instaliacijos įrengimas yra ne tik patogumo, bet ir saugumo klausimas. Šiame straipsnyje aptarsime svarbius aspektus, susijusius su elektros instaliacijos įrengimu mediniame name, įskaitant reikalavimus, rekomendacijas ir saugumo priemones.
Elektros Instaliacijos Projektavimas ir Planavimas
Prieš pradedant įrengti vidaus elektros tinklą, būtina atlikti išsamų projektavimą ir planavimą. Tai apima:
- Apkrovos apskaičiavimą: Būtina apytiksliai apskaičiuoti būsimas apkrovas (naudojamų elektros prietaisų galingumą). Daugiau 2-3 kW galios jungti į vieną liniją nerekomenduojama. Priklausomai nuo prietaisų išdėstymo ir galios, gali keistis saugiklių ir laidų parametrai, instaliacijos schema.

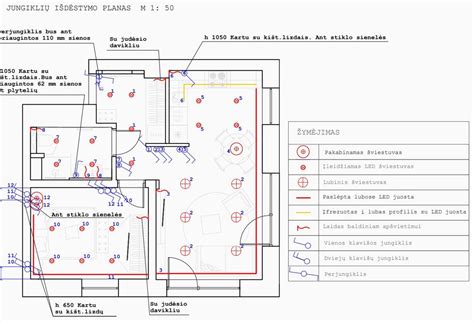

- Kištukinių lizdų ir jungiklių išdėstymo planavimą: Reikia numatyti patogiausias vietas kištukiniams lizdams (rozetėms) ir jungikliams. Taip pat reikia numatyti papildomus sujungimus ir vietas, technines galimybes, parinkti atitinkamus sujungimo ir komutavimo elementus.
- Saugos priemonių numatymą: Elektros instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus.
Vidinė Elektros Instaliacija
Vidinė elektros instaliacija gali būti atvira arba paslėpta:
- Paslėpta instaliacija: Dažniausiai naudojama mūriniuose namuose. Naujos statybos skydinio ar karkasinio namo elektros instaliacija dažniausiai būna paslėpta, instaliacinės dėžutės būna sudėtos į skydus gamykloje, o karkasiniame name ertmė tarp šiltinimo apkalos (dažniausiai OSB plokščių) ir apdailos panaudojama instaliacijai.
- Atvira instaliacija: Šis tipas dažniausiai naudojamas mediniuose namuose arba patalpose, kur paslėpta instaliacija yra sudėtinga arba neįmanoma įrengti.
Reikalavimai Elektros Kabeliams ir Laidams
Reikalavimai elektros kabeliams ir laidams mediniame name nesiskiria nuo reikalavimų elektros instaliacijai vienbučiuose ir dvibučiuose namuose, mažiausia elektros kabelių ir laidų degumo klasė - Eca. Nuo 2017 metų birželio 1 d.
Instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tiesimo būdą, aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52 „Žemosios įtampos elektriniai įrenginiai. 5-52 dalis. Elektros įrangos parinkimas ir įrengimas. Kabelių ir laidų sistemos (IEC 60364-5-52:2009, modifikuotas + 2011 m.
Įrenginėjame senovinę elektros instaliaciją metaliniame name.
Gaisrinės Saugos Reikalavimai
Įrengiant elektros instaliaciją mediniame name, pirmiausia reikia atsižvelgti į gaisrinės saugos reikalavimus. Energetikos ministerija primena, kad elektros linijų ir instaliacijos įrengimo taisyklių, 24 punkte nurodoma, kad laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas.
Gaisrinės saugos inžinerinių sistemų kabeliai turi būti apsaugoti nuo gaisro ir mechaninio pažeidimo. Tokių sistemų kabeliai nuo tiesioginio ugnies poveikio turi būti apsaugoti ne mažesnio kaip EI 60 atsparumo ugniai atitvarinėmis konstrukcijomis arba naudojami specialūs ugniai atsparūs kabeliai, kurie užtikrintų tokių sistemų darbą ne trumpiau kaip 60 min.
Specifika karkasiniame name
Medžio konstrukcijos ‘vaikšto’, todėl, jeigu pritvirtinti kabelį standžiai naudojant metalinius laikiklius, galimai tvirtinimas prapjaus izoliaciją arba pažeis gyslos geometriją. Dėl to tvirtinimas turi būti arba plaukiojantis (pvz. gofra ir kabelis viduje, kai gofra pritvirtinta, o kabelis juda laisvai), arba silpnesnis už kabelio (pvz.
Užtenka paprasto Eca klasės kabelio. Ir niekur neapibrėžta, kad būtinai reikia naudoti gofrą ar dar ką nors. Naudoti reikia common sence ir suprasti, kad kiekvienas sprendimas čia yra techninis.
Kaip matote, yra klojimo būdas 20, kai kabelis tvirtinamas tiesiai prie medinio pagrindo, be papildomo apvalkalo.
Aišku galima imti Eca klasės kabelį (bent kokį), jį įvilkti į gofrą ir vuala. Bet aš asmeniškai siūlau naudoti prewired kabelius (pvz. Sutaupysite krūvą laiko ivelkant i gofrą. Realiai krūvą. Vos ne dvigubai greičiau bus; Tokio kabelio gofra dvigubai mechaniškai stipresnė už bent kokią iš atskirai parduodamų (vienasluoksnių); Ir pats kabelis, ir gofra Dca klasės.
Sujungimus daryti prie kištukinių lizdų/jungiklių. Karkasas leidžia laisvai naudoti pagilintas dėžes, tad vietos užteks. Į kištukinius lizdus vienas kabelis atėjo ir vienas išėjo. Ne daugiau. Su jungikliais gali būti visaip, bet ten mes galim naudoti WAGO ir viskas bus gerai. (Netinkamai panaudotas WAGO sujungimas, kaip ir belekoks kitas neteisingas techninis sprendimas gali kelti rimtą grėsmę, pavyzdys). Instaliacines dėžes planuoti taip, kad jas įleisti į vatos sluoksnį.
Šiuo atveju naudoti prewired kabelius prasmės nėra, nes mums reikia tik apsaugot kabelį nuo mechaninių pažeidimų dėl konstrukcijos pajudėjimo, ne daugiau. Reiškia reikia tvirtinti kabelius taip, kad jie galėtų esant poreikiui judėti per tvirtinimo elementus nepažeidžiant izoliacijos. Tokių tvirtinimo būdų krūva, bet aš siūlau naudoti aikšteles + dirželius. Kabelius tarpusavyje surišinėti normaliai, o prie tvirtinimo elemento (aikštelės) rišti be fanatizmo. Jeigu visą tą grožį uždengs gipsinės lubos, tuomet problemų išvis nėra.
Kažkokio vienintelio teisingo sprendimo, kaip būtent reikia tiesti kabelius, nėra. Yra reikalavimai, kuriems turi atitikti techniniai sprendimai.
Elektros Instaliacijos Įrengimas Laiptinėse
Pagal SPECIALIŲJŲ PATALPŲ IR TECHNOLOGINIŲ PROCESŲ ELEKTROS ĮRENGINIŲ ĮRENGIMO TAISYKLĖS (SPTPEĮĮT), 2013 m.
Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai. Jų vardinės srovės apskaičiuojamos pagal kiekvienam vartotojui suteiktą leistinąją naudoti galią. Nuo ĮAS ar ĮASS iki vartotojo elektros įrenginių laidininkai turi būti tiesiami aukštų aikštelėmis, bendrojo naudojimo koridoriais, šachtomis ir pan.
Evakuoti(s) skirtose laiptinėse draudžiama įrengti bet kokios kitos paskirties patalpas, tranzitinius elektros kabelius, elektros kabelius ir laidus (išskyrus elektros instaliaciją laiptinėms ir koridoriams apšviesti, elektros apskaitos skydelius), taip pat įrenginius, sienos plokštumoje išsikišančius žemiau kaip 2,2 m nuo laiptų aikštelių ir jų pakopų.
Apšvietimo Reikalavimai Laiptinėse
Pagal Lietuvos higienos normos HN 98:2014 „Natūralus ir dirbtinis darbo vietų apšvietimas. Eil. √ apšvietos vienetas - liuksas (lx). Pagal tarptautinį standartą ISO 21542:2011 „Pastatų statyba. Pavojingose zonise turėtų būti užtikrinamas tinkamas šviesos lygis.
Evakuacinis apšvietimas turi užtikrinti ne mažesnę kaip 5 lx apšvietą laiptinėse ir ties evakuaciniais išėjimais.
Leidimai Elektros Instaliacijos Darbams
Dažnai kyla klausimas, ar reikia specialių leidimų norint atlikti elektros instaliacijos darbus. Paprastai, specialių leidimų iš AB ESO ar Valstybinės energetikos inspekcijos elektros instaliacijos darbams nereikia. Tačiau, būtina atkreipti dėmesį į tam tikrus niuansus:
- Daugiabučių namų gyventojams: Būtų naudinga šiuos pakeitimus pasiderinti su bendrijos pirmininku arba namo administratoriumi, kad neužkliūtų bendrai naudojamose patalpose naujai montuojamo elektros kabelio techniniai ar estetiniai sprendimai.
- Plombų nuėmimas: Jeigu reikia nuimti nuo elektros energijos apskaitos prietaiso plombas, reikalingas leidimas iš elektros skirstomųjų tinklų operatoriaus (AB ESO). Dėl plombų nuėmimo turite susiderinti iš anksto. Baigus darbus reikia pranešti tam asmeniui, iš kurio buvo gautas leidimas, kad uždėtų plombas.
- Triukšmas: Greičiausiai instaliacijos keitimo metu bus keliamas triukšmas, dėl ko privaloma ne vėliau kaip prieš 7 kalendorines dienas iki šių darbų pradžios Savivaldybei pateikti informaciją apie triukšmo šaltinių naudojimo vietą, planuojamą triukšmo lygį ir jo trukmę per parą bei triukšmo mažinimo priemones.
Jeigu nedidinat galios ir neliečiate apskaitos ir norite pasikeisti tik įvadinį kabelį, tada jokių leidimų ar kažkokių popierinių dalykų nereikės. Jeigu yra užplombuota ir neprieinate prie įvadinio kabelio automatuko, patarčiau iš anksto perspėti ESO, kad atplombuosit ir kokiu tikslu tai darysite. Pabaigus darbus, paskambinsite dispečeriams ir atvyks uždėti plombą.
Elektros Energijos Kaupimo Sistemos (EEK)
Dalis gaminamos elektros energijos pertekliaus gali būti kaupiama elektros energijos kaupiklyje (EEK) ir sunaudojama vakare. EEK sistema įgalina sumažinti į ESO skirstomąjį tinklą generuojamą galią. Didinamas gaminančio vartotojo (GV) energetinis autonomiškumas.
Jei namuose yra įrengta saulės elektrinė, tikslinga įvertinti esamos saulės elektrinės keitiklio technines galimybes prijungti suderinamą energijos kaupiklį.
Gamintojo nurodyta EEK talpa kWh yra idealus skaičius, naudingas palyginti rinkoje esančias EEK sistemas. Atkreiptinas dėmesys, kad visos EEK sistemos gali turėti skirtingą vadinamąjį iškrovos gylį (Angl. Deph of charge DoD) arba panaudojamą energijos kiekį (Angl. Usable energy).
EEK Talpos Parinkimo Rekomendacijos
Žemiau pateikiamos Vokietijos HTW Berlin universiteto parengtos EEK talpos parinkimo rekomendacijos namų ūkiui. Pvz. namų ūkiui vartojančiam per metus 5000 kWh el.
Jei vartotojo tikslas įsirengti EEK kaip rezervinį energijos maitinimo šaltinį, talpa turi būti parenkama atsižvelgiant į norimos autonomijos poreikį.
Namų ūkiams, kurie neturi didelės galios elektros įrenginių pakanka 0,5 kW/ kWh galios EEK sistemos.
Aukščiau pateiktos rekomendacijos galioja tais atvejais, kai EEK sistema siekiama padidinti namų ūkio energetinį autonomiškumą. Rinkoje paplitusios EEK sistemos naudojančios AC (kintamosios srovės) sistemos arba DC (nuolatinės srovės) sistemos topologiją. Skirtingų topologijų sistemos turi skirtingus energijos konvertavimo nuostolius. EEK sistemos su DC (nuolatinės srovės) tipo topologija dažnu atveju turi mažesnius energijos konvertavimo nuostolius nei AC (kintarmosios srovės) sistema. Skirtingų gamintojų EEK nuostoliai gali ženkliai skirtis.
| EEK Sistemos Talpa | Metiniai Energijos Nuostoliai (Vidutinio Efektyvumo) | Metiniai Energijos Nuostoliai (Didelio Efektyvumo) |
|---|---|---|
| 9,3 kWh | [Duomenys apie nuostolius] | [Duomenys apie nuostolius] |
| 11.5 kWh | [Duomenys apie nuostolius] | [Duomenys apie nuostolius] |
Visos sistemos svoris gali tūrėti įtakos renkantis EEK montavimo vietą. Įrengiant EEK sistemą būtina atkreipti dėmesį į darbinę sistemos temperatūra.
Su Tinklu ir Be Tinklo Veikiančios Sistemos
Rinkoje paplitę su tinklu veikiantys keitikliai neveikia sutrikus elektros energijos tiekimui iš ESO tinklo. Ribotas skaičius energijos kaupiklių modelių, kurie suderinami su keitikliu.
Autonominės sistemos EEK visada turi būti laikomas įkrautas ir panaudojamas tik esant energijos tiekimo sutrikimams ESO tinkle. Tokia sistema neatneša kitų papildomų naudų aprašo. Vartotojui gali pakakti elektros energijos dingimo atveju autonomiškai užmaitinti tik svarbius būsto ar namo prietaisus tokius kaip šaldytuvas, elektrinė viryklė ar vandens siurblys.
Brangiausias sprendimas (be tinklo „Off grid“ veikiantis keitiklis brangesnis 30 -40 proc. Sprendimas neapsaugo nuo trumpo el. Trifazė EEK sistema turi ribotą galią tiekti energiją vienfaziams įrenginiams.
Dalis rinkoje esančių sprendimų geba svarbaus prietaiso maitinimą perjungti nuo ESO tinklo per 0,02 sekundes. Tokia sistema apsaugos svarbius prietaisus nuo trumpo (1-5 sec.) el. Dažnu atveju trifazė EEK sistema pvz. su 6 kW galios keitikliu gali užmaitinti tik vienfazius svarbius prietaisus ir ribota galia.
Teisės Aktų ir Standartų Laikymasis
Projektuojant ir įrengiant elektros instaliaciją, būtina laikytis galiojančių teisės aktų ir standartų. Elektros linijų ir instaliacijos įrengimo taisyklių, patvirtintų energetikos ministro 2011 m. gruodžio 20 d. Nr.
Atkreipiame dėmesį, kad Statybos įstatymo 24 straipsnio 24 dalyje pažymima, kad statinio projektai turi atitikti Lietuvos Respublikos įstatymų, kitų teisės aktų, normatyvinių statybos techninių dokumentų reikalavimus, kurie galiojo tą dieną, kai buvo išduoti specialieji reikalavimai.
Todėl tuo atveju, jei statinio projektas buvo parengtas ir statybą leidžiantis dokumentas gautas dar prieš Elektros linijų ir instaliacijos įrengimo taisyklių pakeitimus ir Statybos produktų reglamento įsigaliojimą, taip pat prašymas gauti statybą leidžiantį dokumentą, kuris buvo priimtas, buvo pateiktas po 2017 m. Jei parengtą projektą norima koreguoti atsižvelgiant į įsigaliojusius pakeitimus, atkreipiame dėmesį, jog keičiant projektą turi būti atsižvelgiama į nuo 2017 m. birželio 1 d. įsigaliojusius Elektros linijų ir instaliacijos įrengimo taisyklių pakeitimus ir pasirenkami tokie inžineriniai sprendiniai, kurie neturėtų neigiamo poveikio statiniui.
Dažniausios Klaidos Projektuojant Elektros Instaliaciją
Valstybinė energetikos inspekcija prie energetikos ministerijos, vertindama energetikos statinių statybos ar rekonstravimo projektų sprendinių atitiktį nustatytiems reikalavimams, pastebi, jog projektuose nenurodomi standartai, kabelių degumo klasės, konstrukcijos ir kitos kabelių savybės.
Elektros Lizdų Standartai
Skirtingose šalyse naudojami elektros lizdai neretai skiriasi dėl istorinių priežasčių. Kai kada šie skirtumai pasiteisina, nes skiriasi ir tinklo įtampa. Pavyzdžiui, JAV rinkai skirti prietaisai pritaikyti dirbti esant 110 V įtampai ir dažniausiai perdega įjungti į 230 V Europos šalių tinklą. Kitais atvejais (tarkim, Vokietija, Anglija ir Šveicarija) tinklo įtampa nesiskiria ir skirtingi lizdų standartai didele dalimi beprasmiški.
Svarbu Atminti
Svarbu atminti, kad elektros instaliacijos darbai reikalauja specialių žinių ir įgūdžių. Jeigu nesate tikri dėl savo kompetencijos, rekomenduojama kreiptis į kvalifikuotus specialistus.
Kai įrengiama elektros instaliacija name, pradedame nuo namo elektros instaliacijos projekto. Elektros projektas - tai nėra vien tik jungiklių, šviestuvų ir rozečių išdėstymas patalpose. Kadangi bendrastatybiniame projekte yra numatomas statomo namo tipas, elektrinės dalies projektuotojas privalo parinkti kabelių tipą, kabelinių trasų tiesimo būdą, šviestuvų tipus ir t. t.
Skirtingo tipo namuose skiriasi reikalavimai. Pavyzdžiui, elektros instaliacija mediniame name turi būti įrengta naudojant nedegius kabelius, po tinku klojami plokšti YDYp tipo kabeliai, o gipskartonio sienose apvalūs NYM-j tipo kabeliai apsaugoti gofra. Elektros instaliacija karkasiniame name irgi turi savų niuansų. Visus šiuos reikalavimus privalo žinoti projektuotojai ir darbus vykdantys elektrikai.
Iš patirties žinome, kad elektros instaliacijos kaina namui priklauso tiek nuo kokybiško projekto, tiek nuo darbus atliekančių meistrų kvalifikacijos. Gerai išmanantis savo darbą ir žinantis reikalavimus meistras padės Jums sutaupyti, tuo pačiu nepakenkdamas kokybei ir elektros instaliacijos name kaina tikrai bus racionali.
Kartu su namo elektros instaliacija dažniausiai kartu montuojamos ir kitos inžinerinės sistemos. Paprastai įrengiamos namų apsaugos sistemos, priešgaisrinė signalizacija, namų apsaugos kameros, kompiuterinis tinklas.
Jei Jums reikalinga elektros instaliacija name, maloniai kviečiame kreiptis į mus.
