Elektros Įvadas Bute: Galia Ir Jos Didinimo Aspektai

Gyvenimas be elektros šiandien sunkiai įsivaizduojamas, todėl ypač svarbūs teisingai suprojektuoti ir padaryti namo (buto) elektros tinklai. Šiame straipsnyje aptarsime pagrindinius aspektus, susijusius su elektros galingumo apskaičiavimu, įvado galios didinimu ir skirtumais tarp vienfazio ir trifazio elektros įvadų.

Trifazės sistemos schema

Kaip Sužinoti Savo Elektros Įvado Galią?

Pirmas klausimas, kurį reikia užduoti - kokia yra jūsų elektros įvado (leistinoji naudoti) galia. Nuo jos priklauso, ar esama instaliacija „patemps“ piko apkrovą ir ar nereikės didinti galią. Jeigu planuojate namuose įrengti daugiau energijai imlių prietaisų (šilumos siurblys, EV įkrovimo stotelė ar saulės elektrinė), turite šiek tiek planuoti.

Greičiausias kelias rasti informaciją apie įvado galią - prisijungti prie ESO savitarnos. Ten rasite skiltį „Mano elektros objektai“. Pasirinkę aktualų objektą, informacijos lange pamatysite lauką „Leistinoji naudoti galia, kW“. Jeigu naujam objektui įvadas dar tik rengiamas, paskaitykite gidą nuorodoje.

Taip pat, jei turite savo vardu registruotą objektą, kuriame yra įvesta elektra, sužinoti įvado parametrus galite prisijungę prie ESO savitarnos. Prisijungę sau patogiu būdu matysite skiltį „Jūsų elektros objektai“. Paspaudę ant savo objekto numerio atidarysite atskirą puslapį, kuriame nurodoma objekto informacija. Jeigu neturite prisijungimo prie savitarnos arba informacijos ten rasti nepavyksta, pasižiūrėkite pastato dokumentus. Žinoma, visomet galite kreiptis į Energijos skirstymo operatorių (ESO) tiesiogiai ir užduoti tą patį klausimą.

Nors įvado galingumas labai priklauso nuo begalės detalių, pateiksime orientacines gaires, kurios gali būti naudingos. Daugumai butų be elektrinio šildymo paprastai pakanka 5-7 kW. Nuosavam namui su šilumos siurbliu, indukcinėmis kaitlentėmis ir EV stotele geriausia rinktis bent 11 arba 14 kW, kad pikinės apkrovos „neišmuštų saugiklių“.

ESO savo informacinėse gairėse pažymi, kad įvadinėse spintose esantys automatiniai jungikliai ne visada atitinka jiems priskirtą leistiną naudoti galią. Todėl remkitės oficialiais ESO duomenimis savitarnoje.

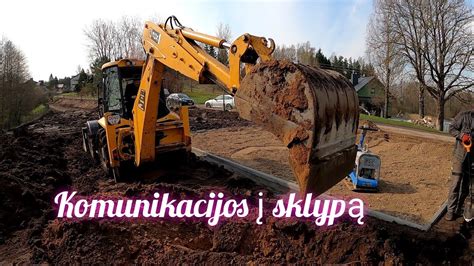

Elektros įvedimas į sklypą

Kada Reikia Didinti Elektros Įvado Galią?

Padidinti turimo elektros įvado galią gali reikėti dėl įvairių priežasčių: galbūt atsirado papildomų elektros įrenginių, kuriems reikės daugiau galios, gal planuojate įsigyti elektromobilį ir jums reikės įsirengti jo įkrovimo stotelę, o galbūt planuojate įsirengti saulės elektrinę. Viskas priklauso nuo to, kokį įvadą turite šiuo metu ir kokius elektros prietaisus žadate naudoti.

Dažniausiai galios didinimas aktualus tiems, kurie gyvena senuose namuose ir turi senus elektros įvadus, kartais šie įvadai dar neturi įrengtų automatinių jungiklių, kurie apsaugo elektros tinklą nuo perkrovos. Taigi jūs rizikuojate perkrauti tinklą ir netgi sukelti gaisrą. Taip pat ESO galios didinimas gali būti aktualus, jei planuojate įsirengti krovimo stotelę elektromobiliui ar, pavyzdžiui, šildymą kietu kuru keisite į šildymą elektra.

Pirmiausia reikėtų išsiaiškinti, kokios galios įvadas įrengtas jūsų namuose, kad galėtumėte įsivertinti, ar jums reikia daugiau galios. Taip pat visada verta pasikonsultuoti su specialistais, kurie galėtų patarti jums, kokios galios įvadas būtų optimalus.

Vertinant, kiek galios suvartoja jūsų turimi prietaisai, reikėtų atsiminti, kad kompiuteris, telefonas, planšetė, apsaugos kameros, apšvietimas, virtuviniai prietaisai (trintuvas, plaktuvas, kavamalė) ir panašūs prietaisai nereikalauja daug galios. Dažniausiai šių prietaisų galia neviršija keliasdešimt-kelių šimtų vatų, taigi, net jei vienu metu įjungsite visus šiuos prietaisus, tikėtina jog neviršysite maksimalios įvado galios. Visgi kitaip yra su elektriniais radiatoriais, kaitlente, orkaite, mikrobangų krosnele, skalbykle-džiovykle, indaplove ir pan. prietaisais.

Galios Didinimas Daugiabutyje

Svarbu atsiminti, kad jei galią padidinti norite daugiabučiame name, reikia atsižvelgti į tai, kad tokiu atveju susikerta trys skirtingi tinklai: jūsų buto, ESO ir namo administratoriaus. Tai reiškia, kad norint padidinti įvado galią jūsų bute, ją padidinti reikia visuose trijuose tinkluose.

Tokiu atveju jums reikės atestuoto elektriko, kuris parengtų jūsų buto vidaus tinklo rangovo aktą ir jį perduotų ESO. Rangovo aktas patvirtina jūsų namo vidaus elektros įrenginių ir elektros tinklo techninę būklę bei jo saugumą. Tai yra būtinas dokumentas, norint pradėti jau esamo įvado galios keitimo procedūrą.

Nors iš pirmo žvilgsnio ESO galios didinimas gali atrodyti kaip sudėtinga procedūra, tačiau išsiaiškinus būtinus žingsnius bei parengus reikiamus dokumentus - tai atliksite sklandžiai ir lengvai. Prisijungę prie ESO savitarnos galite pateikti visus reikiamus dokumentus, įskaitant ir prašymą didinti įvado galią.

Kaip Apskaičiuoti Reikiamą Elektros Galingumą?

Planuojant elektros instaliaciją bute ar name, svarbu tinkamai apskaičiuoti reikiamą elektros galingumą. Tai padės užtikrinti saugų ir patikimą elektros prietaisų veikimą bei išvengti perkrovų.

Pagrindiniai Terminai ir Sąvokos:

• Srovė (I) - matuojama amperais (A).
• Galia (P) - matuojama kilovatais (kW).
• Įtampa (U) - matuojama voltais (V). Tradiciškai U = 220V.
• Galios koeficientas (cos φ) - priklauso nuo aktyvios-reaktyvios galios dalies.

Svarbu atskirti srovės ir galios sąvokas: srovė "teka", o galia - "naudojama". Rozetėje visada yra įtampa.

Galingumo Apskaičiavimo Formulės:

Galia apskaičiuojama pagal šias formules:

• Vienfaziam jungimui: Galia (kW) = Srovė (A) * Įtampa (V). Pavyzdžiui, 0,22 kW = 1 A * 220 V.
• Trifaziam jungimui žvaigžde: 0,66 kW = 3 fazės * 1A * 220 V.
• Trifaziam jungimui trikampiu: 1,14 kW = 3 fazės * 1A * 380 V.

ESO (Energijos Skirstymo Operatorius) dalindami galią vartotojui visada skaičiuoja trifazę galią "trikampiui", t.y. "jie" galvoja, kad JŪS naudosite ne 220V, bet 380V. Todėl skaičiavimuose ir matosi: vartojant vieną amperą prie 220V, JŪS naudosite tik 0,66 KW, kai prie 380V, tas pats naudojamas amperas jau reikš 1,14 KW galią.

Pavyzdys: virtuvės elektros galingumo planavimas

Tarkime, planuojate virtuvės remontą ir norite įrengti 7.3kW indukcinę kaitlentę su trifaziu pajungimu. Taip pat turėsite kitus prietaisus: orkaitę (3,6kW), indaplovę (2,4kW), skalbimo mašiną (2,3kW), džiovyklę (1,1kW), grilį (2kW) ir kitus virtuvės prietaisus.

Klausimas: kokios galios įvado jums reikėtų šioje situacijoje?

Atsižvelgiant į tai, kad visi prietaisai paprastai nebūna įjungti vienu metu, 20A (11kW) įvadinis automatinis jungiklis šiuolaikiniuose namuose nėra mažas, jeigu nėra šilumos siurblio, elektrinio pirties katilo ar galingesnės elektromobilio krovimo stotelės. Jeigu Jūsų atveju visi galingiausi buitiniai prietaisai bus prijungti tolygiai prie visų trijų fazinių laidininkų, tuomet 25A (14kW) yra pakankamai optimalu. Jeigu ateityje planuojate elektromobilio įkrovimą, tuomet reikėtų pamąstyti apie dar didesnį nominalą (pvz. 32A - 18kW; 40A - 22kW).

Be to būsto remonto atveju rekomenduočiau įsivertinti esamo įvadinio elektros kabelio laidininkų (gyslų) skerspjūvio plotą, kuris turėtų būti ne mažau kaip 6 mm² (varinis, pvz., CYKY 5×6 mm²), o vertinant galimą elektros galios poreikio didėjimą toks kabelis galėtų būti ir ne mažiau kaip 10 mm² (varinis, pvz., CYKY 5×10 mm²).

Elektros Kabelių Parinkimas Pagal Galingumą

Elektros kabelių parinkimas pagal galingumą - vienas iš svarbiausių etapų elektros instaliacijos įrengime. Negalima bet kokiais laidais pajungti galingo įrenginio prie tinklo. Kabelių skerspjūvis parenkamas pagal konkretų prietaiso ar prietaisų grupės galingumą. Taip pat svarbu atsižvelgti ir į kabelio ilgį. Kuo ilgesnis kabelis - tuo didesni nuostoliai (prakrenta įtampa). Lentelėse nurodyti galingumai yra rekomenduojami kabelių trasoms ne ilgesnėms kaip 50 metrų. Jeigu planuojate tiesti ilgesnį atstumą - rekomenduoju pasirinkti didesnį skerspjūvį, kad kompensuoti nuostolius.

Laidų Tipai:

• Gysla - atskiras laidininkas.
• Laidas - gaminys, turintis vieną ar kelias gyslas ir vieną sluoksnį izoliacijos.
• Viengyslis laidas - vadinamas monolitiniu laidu.

Variniai vs. Aliumininiai Laidai:

Vidinėms instaliacijoms rekomenduojama rinktis varinius kabelius, nes jie yra geresni laidininkai, lankstesni ir atsparesni korozijai. Aliuminis oksiduojasi ore, o tai mažina kontakto kokybę ir gali sukelti gaisrą. Taip pat aliuminis "slysta" iš po varžtų, todėl jį sunkiau tvirtinti.

Tačiau aliumininiai laidai yra pigesni, todėl kartais naudojami komercinėse ir gamybinėse sistemose, kur reikia didelio ilgio kabelių. Senuose namuose su aliuminine instaliacija reikia daugiau kantrybės ir įgūdžių. Svarbu žinoti, kad aliumininius laidus ir kabelius negalima jungti tiesiogiai su variniais, nes tai gali sukelti gaisrą.

Trifazis Ar Vienfazis Įvadas?

Elektra yra būtina kasdieniame gyvenime, o jos svarba kasmet auga. Naudodamiesi vis išmanesniais elektros prietaisais ir įranga, mes ne visuomet žinome, kokį elektros įvadą pasirinkti: trifazį ar įprastesnį vienfazį? Kuris iš jų kada yra naudingesnis?

Daugumos gyvenamųjų namų, ypač daugiabučių, gyventojai butuose naudoja 220 voltų elektros tinklų įtampą. Tačiau gyventojams kartais prireikia aukštesnės įtampos, pavyzdžiui, kai atliekamas remontas, naudojami prietaisai, kuriems reikia 380 voltų įtampos.

Vienfazė ir Trifazė Elektros Srovė: Pagrindiniai Skirtumai

Elektrinė srovė - tai mūsų buityje ir pramonėje neišvengiamai reikalinga energijos forma, kurios tiekimas priklauso nuo naudojamos sistemos tipo. Dažniausiai sutinkamos dvi pagrindinės elektros srovės tiekimo sistemos: vienfazė ir trifazė. Vienfazė elektros srovė - tai paprasčiausia elektros tiekimo forma, kai srovė teka tik vienu laidu (fazė) ir grįžta per neutralų laidą. Vienfazė sistema idealiai tinka nedideliems būstams, kur elektros poreikis neviršija 3-7 kW. Tokia instaliacija paprastesnė, o išlaidos mažesnės. Trifazė srovė - tai sistema, kuri naudoja tris fazinius laidus, kuriuose elektros srovė teka pasislinkusi viena nuo kitos 120° kampu. Ji taip pat turi neutralų laidą. Kaip rašoma Vikipedijoje, trifazė srovė gaunama naudojant specialius generatorius - sinchroninius elektros generatorius, kurie vienu metu sukuria tris kintamosios srovės bangas.

Dažnai būna taip, nors būste yra trifazis įvadas, žmogus net neturi trifazių įrenginių, patį trifazį elektros įvadą jis išskirsto ir naudoja po vieną fazę atskirai. Senuose daugiabučiuose toks įvadas būdavo įrengiamas tik tada, jei jame būdavo suprojektuota elektrinė viryklė, ir būdavo skirtas tik jai prijungti. Kitiems įrenginiams ir apšvietimui būdavo atskiras vienfazis įvadas.

Skaičiavimai:

Panagrinėkime, kaip skirsis elektros srovė įrengiant trifazį ir vienfazį įvadus. Kad būtų patogiau skaičiuoti, tarkime, kad reikia 10 kW galios (P - galia) įvado. Jeigu pasirenkamas vienfazis elektros įvadas, kurio įtampa U = 230 V, tai gaunama srovė (I = P/U) bus lygi 10 000 W/230 V ≈ 43 A. Vadinasi, namo įvadinio saugiklio (kirtiklio) nominalioji vertė negali būti didesnė nei 43 A.

Žvelgiant į skaičius matyti, kad trifaziam įvadui reikia silpnesnio įvadinio saugiklio ir plonesnių (mažesnio skerspjūvio ploto arba, kitaip tariant, mažesnės kvadratūros) laidų, nes jiems reikia atlaikyti kur kas silpnesnę (25 A), palyginti su vienfazio įvado laidais (43 A), srovę. Tačiau vertinant kainą, trifazis įvadas ir jo saugiklis kainuoja brangiau.

Pavyzdžiui, suvirinimo aparatas, kurio galia 5 kW, gali būti ir vienfazis, ir trifazis. Taigi, jeigu jis vienfazis, tai jam reikia pusės galios ir pusės srovės (apie 22 A). Veikdamas vieną valandą, jis sunaudos 5 kWh elektros energijos. Ttrifazis suvirinimo aparatas taip pat sunaudos tas pačias 5 kWh, tačiau jam reikės tik 12,5 A, nes 5 000 W / 400 V = 12,5 A.

Aptariamuoju atveju kiekvienos atskiros fazės galia P = 25 A × 230 V ≈ 5,7 kW. Tai reiškia, kad prie kiekvienos fazės (iš to laido išvedžiotame tinkle) negalima jungti įrenginių, kurių bendras galios suvartojimas viršija 5,7 kW. Esant įprastam vienfaziam elektros įvadui, visų namuose į elektros tinklą įjungtų prietaisų sunaudojama galia tiesiog susumuojama.

Taigi, kad netektų gyventi ribojant savo poreikius, dažniausiai pasirenkamas racionaliausias sprendimas - du atskiri įvadai: galingiems įrenginiams - trifazis, buitiniams prietaisams ir technikai - vienfazis. Pavyzdžiui, garaže - trifazis įvadas, o gyvenamosiose patalpose - išskirstytas fazėmis.

Elektros tiekėjai siūlo trifazį įvadą, tačiau žmogui jį dažniausiai reikia išskirstyti. Elektros įvedimas ir instaliacijos įrengimas ne tik užtrunka ir daug kainuoja.

Kaip Įsirengti Trifazį Elektros Įvadą?

Klaipėdos miesto elektros tinklų skyriaus viršininkas Saulius Šiaulytis sakė, kad trifazio įvado įrengimo name būdai skiriasi priklausomai nuo to, ar pastatas naujas, valstybinės komisijos dar nepriimtas, ar toks, kuriame jau seniai nusistovėjęs elektros ūkis.

"Jeigu žmogus nori tik padidinti esamo tinklo galingumą, jis turi ateiti į mūsų biurą Liepų g. 64, 303 kabinetą, ir užpildyti prašymą. Jame prašytojas nurodo, kokios galios jam reikia. Būtina turėti namo ar buto valdos dokumentus. Mes pateiksime vadinamąsias technines sąlygas, kurias įvykdęs žmogus galės naudotis trifaziu įvadu", - sakė S. Šiaulytis.

Pasak S. Šiaulyčio, jeigu žmogus įsirengia trifazį įvadą vietoje vienfazio, tačiau pasitenkina ankstesniu galingumu, jam nereikia mokėti prijungimo mokesčio. Kai naudotojas prašo papildomos galios, už kiekvieną papildomą kilovatą reikės mokėti po 168,5 Lt. Skaitiklis yra tinklų nuosavybė, todėl sumontuojamas nemokamai.

Jeigu nedidina galios, visus instaliacijos darbus atlieka naudotojas, o jeigu didina - atliekama tinklų sąskaita. Elektros tinklai prižiūri, kad darbus atliktų sertifikuota firma.

Elektros Tinklų Tendencijos

Nors tradicinės vienfazės ir trifazės elektros tiekimo sistemos sėkmingai veikia dešimtmečius, ši sritis nėra atsilikusi nuo technologinės pažangos. Išmanieji tinklai keičia tradicinį elektros tiekimo modelį. Viena aktualiausių tendencijų - saulės ir vėjo energijos diegimas tiek vienfazėse, tiek trifazėse sistemose. Elektromobilių populiarėjimas dar labiau keičia energijos vartojimo įpročius. Dauguma greitojo įkrovimo stotelių reikalauja trifazės srovės. Kartu su atsinaujinančia energija populiarėja namų energijos kaupimo sistemos, kurios leidžia saugoti perteklinę saulės ar vėjo energiją.

Saulės Elektrinės ir Trifazis Įvadas

Svarstant apie saulės elektrinės įrengimą, reikėtų išsiaiškinti, koks elektros įvadas yra jūsų namuose. Vienfazį elektros įvadą turintys klientai gali įsirengti iki 3,6 kW saulės elektrinę. Trifazį elektros įvadą turinčių klientų saulės elektrinės įvadas yra apribotas įvado galia.

Jeigu jūsų trifazio įvado galia yra 5 kW, vadinasi ir didžiausias saulės elektrinės galingumas galės būti 5 kW.

SVARBU! Visi straipsnyje pateikti skaičiavimai yra apytiksliai, padedantys susidaryti bendrą vaizdą apie elektros srovės pasiskirstymą, atsižvelgiant į trifazio ir vienfazio tinklo ypatybes. Tikslius skaičiavimus turi atlikti tik atestuotas projektuotojas!
