Kabelių Tipai ir Savybės: Kaip Pasirinkti Tinkamą?

Tinkamas kabelių pasirinkimas yra vienas svarbiausių etapų, planuojant ar atnaujinant bet kokią elektros instaliaciją. Skirtingų tipų kabeliai atlieka specifines funkcijas, todėl jų savybės lemia ne tik elektros sistemos efektyvumą, bet ir saugumą. Kabelių pasirinkimas yra atsakingas ir pakankamai sudėtingas procesas, kuris tikrai reikalauja specifinių žinių. Tinkamo kabelio pasirinkimas neretai tampa tikru iššūkiu net patyrusiems specialistams, o paprastiems vartotojams, kurie su elektros instaliacijos darbais neturi nieko bendro, tokių gaminių pasirinkimas dažnai tampa neišsprendžiamu rebusu.

Renkantis vieno ar kito tipo kabelį, reikia įvertinti ne tik jo kokybę ar gyslų kiekį, bet ir įvairias kabelio funkcionalumą lemiančias savybes. Taip pat svarbu iš anksto numatyti kabelio naudojimo sąlygas bei pasirinkti tinkama sudėtimi pagrįstą gaminį. Elektros kabeliai gali būti pagaminti iš įvairių medžiagų. Labiausiai paplitę - aliumininiai ir variniai kabeliai. Tiek varis, tiek aliuminis yra pakankamai universalios ir kokybiškos medžiagos, kurios puikiai tinka elektros instaliacijai. Vis tik, variniai ir aliuminiai kabeliai pasižymi skirtingomis teigiamomis savybėmis.

Elektros kabeliai gali būti pagaminti iš įvairių medžiagų ir yra skirtingų tipų, kurių kiekvienas pritaikytas konkrečioms reikmėms ir aplinkoms. Elektros instaliacijos saugumas ir efektyvumas labai priklauso nuo kabelio parinkimo. Kabelio parinkimas yra komplikus, reikia žinoti daug apie elektros sistemas ir techninius parametrus.

Šiame straipsnyje aptarsime pagrindinius kabelių tipus, jų savybes bei kriterijus, į kuriuos svarbu atsižvelgti renkantis tinkamą kabelį.

Pagrindiniai Elektros Laidų ir Kabelių Terminai

Elektros instaliacijose naudojami laidininkai turi specifinę terminiją. Svarbu suprasti renkantis tinkamus kabelių tipus. Šiame skyriuje išnagrinėsime pagrindines sąvokas, kurios padės geriau orientuotis elektros laidų pasaulyje.

• Gysla: Pagrindinis elektros laidininko elementas. Tai atskiras laidžios medžiagos viela, kuri praleidžia elektros srovę. Laidų padengimas apsaugo gyslas nuo išorinių poveikių.
• Laidas: Viena ar kelios gyslos su izoliacijos sluoksniu.
• Kabelis: Keleto gyslų rinkinys bendrame izoliacijos apvalkale.

Kabelis yra sudėtingesnis laidininkas. Jis sudarytas iš kelio izoliuotų gyslių su apsaugos sluoksniu. Kabelių tipai skiriasi priklausomai nuo paskirties ir aplinkos sąlygų. Montavimo laidai naudojami elektros sistemose įvairiose srityse. Jų pagrindinė funkcija - saugiai perduoti elektros energiją. Apašalina gyslas nuo mechaninių pažeidimų ir išorinių veiksnių.

Montavimo laidų paskirtis:

• Užtikrina elektros srovės perdavimą.
• Apsaugo nuo trumpojo jungimo.
• Atlaiko skirtingas aplinkos sąlygas.

Vario ir Aliuminio Kabeliai: Privalumai ir Trūkumai

Renkantis laidžių medžiagą, svarbu suprasti skirtumus tarp vario ir aliuminio. Šios medžiagos turi specifines savybes. Jos lemia naudojimą elektros sistemose.

Variniai Kabeliai

Privalumai:

• Variniai kabeliai yra bene kokybiškiausias ir patikimiausias kabelių tipas.
• Jie turi ženkliai daugiau teigiamų savybių nei aliumininės kabelių versijos.
• Variniai kabeliai yra atsparūs tempimui, daugkartiniam lenkimui, sukimui bei kito tipo mechaniniam poveikiui, todėl pasirinkus kabelį iš vario, susiduriama su itin maža mechaninių pažeidimų tikimybe.
• Dėl lankstumo savybės variniai kabeliai yra lengvai montuojami.
• Variniai kabeliai taip pat pasižymi puikiu elektriniu laidumu, leidžiančiu perduoti elektrą efektyviau, nei aliuminio kabeliais.
• Elektrinis laidumas - tai itin svarbus rodiklis, darantis įtaką elektros instaliacijos veikimui.
• Didesniu elektriniu laidumu pasižymintis laidininkas mažiau kaista ir geriau išskaido perteklinę šilumą, o vario elektrinis laidumas yra 1,5 karto didesnis nei aliuminio.
• Kabeliai iš vario taip pat pasižymi ilgesniu eksploatavimo laikotarpiu.
• Aukštesnis elektrinis laidumas.
• Didesnis plastiškumas (virš 30%).
• Geresnis atsparumas korozijai.
• Didesnis tempimo stipris.

Trūkumai:

Aliumininiai Kabeliai

Privalumai:

• Aliumininiai kabeliai yra mažiau kokybiška, tačiau ženkliai pigesnė varinių kabelių alternatyva.
• Žema kaina - pagrindinis aliuminių kabelių pranašumas.
• Aliumininiai kabeliai įprastai pasirenkami atvejais, kai ieškoma kuo ekonomiškesnio arba laikino sprendimo.

Trūkumai:

• Aliumininiai kabeliai tikrai negali pasigirti tokiomis patikimomis patvarumo savybėmis, kaip variniai kabelių variantai.
• Aliuminis yra ženkliai minkštesnė medžiaga nei varis, todėl aliumininiai kabeliai dažnai susiduria su įvairiais mechaniniais pažeidimais.
• Aliumininiai kabeliai yra lengvai pažeidžiami, taip pat jie nėra atsparūs trinčiai.
• Dėl šios priežasties su įvairias mechaniniais pažeidimais aliuminiai kabeliai gali susidurti ne tik eksploatavimo laikotarpiu, bet ir montavimo metu.
• Pagrindinė problema - greitas oksidavimasis. Tai sudaro plėvelę ir blogina elektros laidumą.
• Statistiškai aliuminio gyslų kabelių varža yra 1,68 karto didesnė nei varinių kabelių.

Vario ir Aliuminio Palyginimas

Izoliacijos medžiagos skiriasi pagal laidininką. Variniai kabeliai turi geresnę izoliaciją ir patvarumą. Pavyzdžiui, vario kabelis gali praleisti apie 30% daugiau srovės už aliuminį, esant tam pačiam skerspjūviui. Praktiniai skaičiavimai rodo, kad varis dažnai pasirinkiamas elektros instaliacijose. Tai dėl jo specifinių savybių.

Lankstūs Kabeliai: Savybės ir Paskirtis

Vienas universaliausių sprendimų šiuolaikinėje elektros instaliacijoje - lankstus kabelis, kuris pasižymi patogiu montavimu, atsparumu apkrovoms ir ilgaamžiškumu. Skirtingai nei kieti, monolitiniai kabeliai, lankstūs kabeliai yra sudaryti iš daugelio plonų, susuktų laidininkų gijų. Toks laidininko tipas suteikia kabeliui reikiamo elastingumo, todėl jį galima lengvai formuoti bei montuoti net ir sudėtingose elektros instaliacijos vietose, pavyzdžiui, siauruose kanaluose, kampuose ar vietose už baldų, kur reikia tikslaus laidų išdėstymo ir patogaus montavimo.

Dėl šių savybių lankstūs instaliaciniai kabeliai plačiai naudojami jungiant įvairius buities prietaisus, apšvietimo sistemas, elektrinius įrankius, pramoninę įrangą ar net laikinas elektros instaliacijas. Lankstūs kabeliai yra itin universalūs, nes skirti prijungti įvairiausius elektros prietaisus. Namų ūkiuose lankstūs kabeliai dažniausiai naudojami norint prijungti šviestuvus, ventiliatorius, smulkią buitinę techniką, kompiuterius ir garso įrangą.

Pramonėje lankstūs kabeliai yra būtini ten, kur įranga nuolat juda, yra lankstoma ar patiria vibraciją. Pavyzdžiui, jie yra naudojami automatikos sistemose, konvejerių linijose, kilnojamuose mechanizmuose ar sandėliavimo įrangoje.

Lanksčių kabelių privalumai:

• Patogus montavimas. Didžiausias šių kabelių privalumas - montavimo lankstumas.
• Mechaninis atsparumas ir ilgaamžiškumas. Šių kabelių laidininkas yra daugialaidis - jį sudaro daugybė plonų vario gyslelių, o ne viena stora gysla.
• Saugumas ir izoliacinės savybės. Lankstūs kabeliai yra patikimi ir saugūs naudoti, nes gaminami laikantis griežtų tarptautinių standartų, tokių kaip H03VV-F ar H05VV-F.
• Universalumas ir estetinis vaizdas. Lankstūs kabeliai dažnai būna matomi, todėl jų išvaizda yra neutrali (dažniausiai jie būna balti arba juodi).

Lankstus kabelis - tai neatsiejama šiuolaikinės elektros instaliacijos dalis. Dėl savo lankstumo, saugumo ir patikimumo, jis tampa dažnu pasirinkimu tiek profesionalams, tiek buitiniams naudotojams.

Populiariausi Lanksčių Kabelių Tipai

Populiariausi lanksčių kabelių tipai - OMY (H03VV-F) ir OWY (H05VV-F).

• OMY (H03VV-F) yra lengvesnis ir lankstesnis variantas. Jo standartinis žymėjimas H03 nurodo, kad kabelis skirtas 300 V vardinei įtampai. Dėl šių savybių jis idealiai tinka ten, kur nereikia didelės galios ar atsparumo: šviestuvams, smulkiems buitiniams prietaisams (pavyzdžiui, radijo imtuvams, ventiliatoriams), elektronikos įrangai ar biuro technikai prijungti.
• OWY (H05VV-F) yra tvirtesnė OMY (H03VV-F) kabelio versija. H05 žymėjimas reiškia, kad jis pritaikytas aukštesnei - 500 V - įtampai. OWY (H05VV-F) kabelis turi storesnį izoliacijos sluoksnį, todėl yra atsparesnis ir tinka didesnės galios reikalaujantiems įrenginiams. Jis dažnai prijungiamas prie elektrinių viryklių, skalbimo mašinų, oro kondicionierių, galingesnių statybinių įrankių ar ilginamųjų kabelių.

Nors buityje dažnai vartojami OMY ir OWY pavadinimai, renkantis lankstų kabelį svarbiausia atkreipti dėmesį būtent į europinį H03VV-F ar H05VV-F standartą, kuris tiksliausiai nurodo kabelio savybes ir paskirtį.

Kabelio Parinkimas Pagal Galingumo Poreikius

Elektros instaliacijos projektuose kabelio pasirinkimas yra labai svarbus. Tinkamas kabelis saugo nuo elektros perkrovų ir užtikrina saugų tiekimą.

Kabelių ilgiai ir laidų ritės yra būtini parametrai. Jie lemia elektros laidininkų pasirinkimą. Kiekvienas projektas turi savo specifinius reikalavimus. Renkantis laidų skerspjūvį, būtina atsižvelgti į kelis pagrindinius kriterijus. Optimalus kabelio ilgis dažniausiai neviršija 50 metrų. Jei atstumas didesnis, pasirinkite didesnį laidininko skerspjūvį, kad būtų išvengta įtampos kritimo.

Pavyzdžiui, įrenginėdamas 6 kW galios įrenginį 100 metrų atstumu, rekomenduojama naudoti 4 mm² skerspjūrio kabelį. Tai padės užtikrinti stabilų elektros tiekimą ir apsaugą nuo perkrovų.

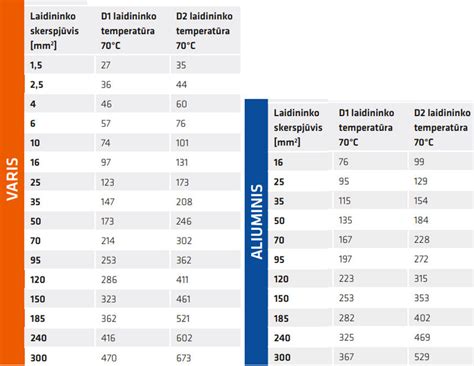

Leistini Srovės Stiprumai

Srovės stiprumas priklauso nuo kelių veiksnų:

• Kabelio skerspjūvis
• Medžiagos tipas (varis ar aliuminis)
• Aplinkos sąlygos

Pavyzdžiui, 1,5 mm² varinis kabelis gali neviršyti 23A. 220V grandinėse naudojant dvigubą laidą, stipris 18A.

Skerspjūvio Skaičiavimo Principai

Kabelio skerspjūvis skaičiuojamas pagal elektros apkrovą. 1 kW apkrovai reikia 1,57 mm² skerspjūvio.

• Aliuminiams laidams: 5A 1 mm²
• Variniams laidams: 8A 1 mm²

Atstumo Įtaka Kabelio Parinkimui

Laidų ritės ir kabelių ilgiai yra labai svarbūs. Dideli atstumai reikalauja didesnio skerspjūvio, kad būtų išvengta didelių galios nuostolių.

Konsultuotis su elektros sistemos specialistu yra rekomenduojama. Jie gali profesionaliai įvertinti jūsų projekto poreikius.

Izoliacinių Medžiagų Tipai ir Jų Charakteristikos

Izoliacinės medžiagos yra būtina kabelių gamyboje. Skirtingos medžiagos naudojamos, kad kabeliai gerai perdavė elektros ir būtų patikimi.

Naudojamos izoliacijos medžiagos yra:

• Polivinilchloridas (PVC)
• Tinklinis polietilenas (XLPE)
• Guma
• Polietilenas

PVC izoliacija turi šias savybes:

• Leidžia temperatūrą iki +70 °C
• Modifikuota sudėtis gali pakelti temperatūrą iki +90 °C
• Tinkama įvairiems kabelių tipams

XLPE izoliacija yra pranašu:

• Maksimali laidininko temperatūra iki +90 °C
• Didesnis elektros energijos perdavimo efektyvumas
• Geresnis atsparumas mechaniniams pažeidimams

Kas pasirinkia izoliacijos medžiagą, tai priklauso nuo keletų svarbių kriterijų:

• Aplinkos sąlygos
• Temperatūros režimai
• Elektros laidumo reikalavimai
• Mechaninis atsparumas

Specialios izoliacijos medžiagos, kaip halogenų neturintys polimerai, suteikia papildomą saugą gaisro atveju. Šios medžiagos gali išlaikyti elektros charakteristikas net ekstremaliomis sąlygomis.

Kabelių Klasifikacija Pagal Gyslų Skaičių

Kabelių tipai yra svarbūs elektros sistemose. Kiekvienas kabelis turi tam tikrą skaičių gyslių. Tai nurodo jo funkciją ir pritaikymą.

Laidų skerspjūvis ir gyslų skaičius yra būtini. Jie lemia kabelio pasirinkimą.

Vienfaziai Kabeliai

Vienfaziai kabeliai naudojami namuose ir mažuose elektros sistemose. Jie turi du ar trijų pagrindinių gyslių:

• Fazinis laidas
• Neutralusis laidas
• Įžeminimo laidas (pasirinktinai)

Trifaziai Kabeliai

Trifaziai kabeliai naudojami pramonei ir didesniems tinklams. Jie turi keturias ar penkias gyslas:

• Trys faziniai laidai
• Neutralusis laidas
• Įžeminimo laidas

Gyslų Funkcijos

Kiekviena gysla yra svarbi elektros perdavimo sistemoje. Faziniai laidai perduoda energiją. Neutralusis laidas suteikia grįžtamąjį kelią. Įžeminimo laidas apsaugo nuo elektros iškrovių.

Montavimo Ypatumai Skirtingose Aplinkose

Kabelių montavimas skirtingose aplinkose reikalauja specialių rekomendacijų. Kiekviena aplinka turi savo ypatumus. Žinoti juos būtina, kad elektros instaliacija būtų saugi ir ilgalaikė.

Sausos Patalpos

Sausose patalpose kabelių montavimas yra paprastas. Čia naudojami:

• Instaliacines dėžutes
• Elektrinius kanalus
• Apsauginius vamzdžius

Drėgnos Patalpos

Drėgnose patalpose reikia specialių sprendimų. Montuotojai sužadina:

• Hermetines jungtis
• Vandeniui atsparias kabelių rūšis
• Papildomą apsauginę izoliaciją

Lauko Sąlygos

Lauko sąlygomis kabelių montavimas yra sudėtingas. Atsižvelgti į temperatūros svyravimus, UV spinduliuotę ir kitus aplinkos veiksnius.

Saugaus Eksploatavimo Reikalavimai

Kabelių eksploatavimas reikalauja dėmesio ir žinių. Montuotojų patarimai padeda saugiai veikti elektros sistemą.

Mechaninė Apsauga

Kabelių apsauga nuo pažeidimų yra svarbi. Rekomenduojami šie būdai apsaugoti:

• Naudoti apsaugines kanalines sistemas
• Įrengti mechanines apsaugines dangas
• Vengti aštrių lenkimų ir suspaustų vietų
• Naudoti tinkamus kabelių tipai skirtingoms aplinkoms

Temperatūriniai Režimai

Kabelių eksploatavimas priklauso nuo aplinkos temperatūros. Skirtingi kabelių tipai turi skirtingas charakteristikas. Pagrindinės rekomendacijos:

• Žiemą naudoti specialius šalčiui atsparius kabelius
• Karštose vietose rinktis termiškai atsparius kabelius
• Vengti tiesioginio saulės spindulių poveikio
• Laikytis gamintojo nurodytų temperatūrinių ribų

Pasirinkus kabelius, būtina atsižvelgti į montuotojų patarimus. Tinkamai pasirinkti kabeliai užtikrins saugią elektros sistemų eksploataciją.

Kabelių Žymėjimas ir Markės

Kabelio parinkimas lengviau, jei supranti jo žymėjimo sistemą. Kiekvienas kabelis turi savo markę, kuri atskleidžia jo charakteristikas. Pirmoji raidė rodo medžiagą, pavyzdžiui, V - varinis laidininkas, P - plokštinė konstrukcija.

Laidų ritės dažnai turi sudėlingus žymėjimus. Pavyzdžiui, АВВГ reiškia: А - aliuminis, V - varinis, V - PVC, G - guma. Kiekviena raidė suteikia informacijos apie laido struktūrą.

Elektikai rekomenduoja dėmesį atkreipti į kabelio skerspjūvį, izoliacijos tipą ir atsparumą aplinkai. Šie faktai nulemia, ar kabelis tinka jūsų projekto reikalavimams.

Pasirinkus kabelį, neatsisakykite nuo techninių parametrų. Konsultuotis su specialistais ar pasirinkti patikimus gamintojus yra svarbu. Kabelių gamintojai savo gaminius žymi pagal nacionalinius arba tarptautinius standartus ir juose esančias gaminių ženklinimo sistemas ar schemas.

Nacionalinis žymėjimas gerai veikia vidaus rinkoje, tačiau sukelia didelių sunkumų laisvos užsienio prekybos rinkoje. Darniąją kabelių ir laidų žymėjimo sistemą pristatė Europos elektrotechnikos standartizacijos komitetas (CENELEC), remiantis Europos ekonominę erdvę ir kurios narys yra.
