Rengiamas elektrotechnikos dalies projektas, apimantis pastato prijungimą prie elektros tinklų. Nuo esamos apskaitos spintos iki projektuojamo pastato vidaus skydo tiesiama 0,4 kV kabelinė linija. Naudojamas varinis kabelis, kuris klojamas apsauginiame vamzdyje žemėje. Pastato viduje numatomas pagrindinis paskirstymo skydas su įvadiniu kirtikliu, viršįtampių ribotuvu bei grupiniais apsaugos automatais. Suprojektuota 14 kW leistinoji galia, užtikrinant III patikimumo kategoriją. Įžeminimas realizuojamas per elektros tinklo įžeminimo gyslą.
Projektuojami vidaus elektros tinklai, apšvietimas ir jėgos instaliacija. Elektros tiekimo patikimumo užtikrinimui numatytas automatinis rezervo įjungimo įrenginys (ARĮ). Suprojektuotas bendrasis, budintis ir evakuacinis apšvietimas naudojant LED šviestuvus. Jėgos tinklai išvedžiojami paslėptai sienose ir virš pakabinamų lubų. Numatyta įrengti kištukinius lizdus su įžeminimu bei specializuotus maitinimo taškus buitinei technikai. Taip pat sprendžiami potencialų išlyginimo ir įžeminimo klausimai, užtikrinant saugų eksploatavimą.
Žmogaus gyvybės išsaugojimas, elektros įrenginių darbo patikimumas, turto apsauga nuo gaisro yra vieni svarbiausių uždavinių, nulemiančių reikalavimus pastatų elektros įrenginiams. Eksploatuojant elektros įrenginius, apsauga nuo elektros poveikio užtikrinama naudojant saugos būdus, įvardintus tarptautiniuose standartuose, Saugos taisyklėse eksploatuojant elektros įrenginius ir kituose Lietuvos Respublikos normatyviniuose dokumentuose.
Elektros pavojus žmogui priklauso nuo prisilietimo įtampos didumo, pratekėjusios per žmogų srovės stiprio ir jų poveikio trukmės. Šis pavojus gali būti žymiai sumažintas sutrumpinus pavojingos srovės tekėjimo žmogaus kūnu laiką, t. y. greitai išjungiant įrenginio ar tinklo ruožo įtampą.
Skirtuminės Srovės Jungiklių Naudojimas
Šiuolaikinė apsaugos nuo elektros sistema numato technines priemones, kurios užtikrina pakankamą asmenų ir naminių gyvūnų apsaugą nuo fizinio sužeidimo pavojaus ar kitos žalos, kurią gali kelti tiesioginis ar netiesioginis kontaktas su elektra. Viena iš tokių priemonių yra apsauginio atjungimo įtaisai. Pagal veikimo efektyvumą realios alternatyvos apsauginiam atjungimui nėra, apie ką vienareikšmiškai byloja mokslinių tyrimų duomenys ir sėkmingas apsauginio atjungimo sistemų panaudojimas visame pasaulyje.
Tarptautinė elektrotechnikos komisija (TEK) parengė keletą norminių dokumentų, reglamentuojančių apsauginio atjungimo įtaisų panaudojimą, tarp jų standartai IEC 755-83, IEC 1008-90, IEC 1009-91. TEK publikacijos ir standartai dažniausiai yra rekomendacinio pobūdžio. Nė viename TEK standarte nėra apibrėžta, kada konkrečiuose elektros įrenginiuose naudotinas privalomas apsauginis atjungimas, o prancūzų elektrotechnikos normos NFC 61-140, austrų oVE-SN 50/1988, vokiečių VDE 0100, VDE 0664, amerikiečių NEC (n.210-7) ir kitos griežtai reglamentuoja apsauginio atjungimo įtaisų panaudojimą pagal elektros įrenginių rūšį. Nurodomi įtaisų tipai ir suveikimo srovės.
Lietuvoje kol kas nėra sureguliuota apsauginio atjungimo įtaisų panaudojimo teisinė bazė. Yra tik keli Energetikos valstybinės inspekcijos prie Ūkio ministerijos raštai dėl srovės nuotėkio relių eksploatavimo, o Saugos taisyklėse eksploatuojant elektros įrenginius nurodyti bendrojo pobūdžio reikalavimai (žr. 1.5.24, 2.5.17, 6.9.1.5 punktus). Elektros įrenginių įrengimo taisyklių pirmojo skyriaus 1.7 skirsnyje „Elektros įrenginių įžeminimas ir apsauga nuo viršįtampių“ pateikti reikalavimai dėl skirtuminės srovės apsaugos panaudojimo (žr. 1.7.12, 1.7.60 p.) taip pat yra tik rekomendacinio pobūdžio.
Deja, čia taip pat neteikiami konkretūs reikalavimai dėl apsauginio atjungimo įtaisų techninių parametrų, jų įrengimo ir pan. Rekonstruojant pastatus, vykdant naujas statybas, dažniausiai nepakankamai rūpinamasi apsauga nuo elektros. Apie tai byloja gana didelis skaičius nelaimingų atsitikimų dėl elektros. Iš dalies taip yra dėl to, kad nėra pakankamai šios srities literatūros lietuvių kalba. Todėl šis leidinys yra pirmasis bandymas tą spragą bent šiek tiek užpildyti.
Rekomendacijos parengtos vadovaujantis Saugos taisyklėmis eksploatuojant elektros įrenginius, Elektros įrenginių įrengimo taisyklių pirmojo skyriaus 1.7 skirsniu „Elektros įrenginių įžeminimas ir apsauga nuo viršįtampių“, firmų „SIEMENS“, „HAGER“, „LEGRAND“ katalogų ir prospektų medžiaga, Rusijos Glavenergonadzor tarnybos paruoštu leidiniu „Временные указания по применению устройств защитного отключения в электроустановках жилых зданий“, Rusijos standartais GOST P 50571.3-94, GOST P 50571.8-94, GOST P 50807-94, GOST P 50571.11-96, kurie yra Tarptautinės elektrotechnikos komisijos standartų IEC 364-4-41-92, IEC 364-4-47-81, TEC 755-83, IEC 364-7-701-84 rusiškos versijos, bei sukaupta Lietuvoje Vakarų valstybių gamybos skirtuminės srovės jungiklių naudojimo ir eksploatavimo patirtimi.
Rekomendacijos gali būti naudojamos projektuojant, rekonstruojant ir eksploatuojant elektros įrenginius ne tik gyvenamuosiuose bei visuomeninės paskirties pastatuose, bet ir žemės ūkio objektų, statybos aikštelių, laboratorijų, kultūros renginių patalpose, laikinuose pastatuose ir statiniuose, nepriklausomai nuo pastatų ir statinių žinybinio pavaldumo bei nuosavybės formų.
Rekomendacijos skirtos specialistams, vykdantiems gyvenamųjų, visuomeninių ir negamybinės paskirties pastatų elektros įrenginių, turinčių apsauginio atjungimo įtaisus, projektavimą, montavimą, derinimą ir eksploataciją. Pateikta medžiaga gali naudotis aukštųjų ir aukštesniųjų mokyklų elektros energetikos specialybių studentai. Skaitytojui, norinčiam nuodugniau susipažinti su apsauginio atjungimo įtaisų paskirtimi, veikimu, konstrukcijomis, parametrais ir parinkimu, yra pateikiamas rekomenduojamos literatūros sąrašas.
Terminai ir Apibrėžimai
Aktyvioji dalis - laidi elektros įrenginio dalis, kuria normaliomis darbo sąlygomis teka srovė arba kuri tik turi įtampą.
Pastabos:
- Nulinis laidininkas taip pat laikomas aktyviąja dalimi.
- Kur vartojami terminai „įtampa “ir „srovė “ir nėra kitą nurodymų, reiškia, kad teikiamos jų efektinės vertės.
Apsauginis atjungimas - iki 1000 V įtampos elektros tinklo dalies automatinis atjungimas, užtikrinantis nepavojingą žmogui srovės dydžio ir jos trukmės derinį, kai įtampą turinčios dalys susijungia su korpusu arba pažeidžiama izoliacija.
Apsauginio atjungimo įtaisas - komutacinis aparatas arba elementų (daviklio, keitiklio, vykdomojo mechanizmo) visuma, visiškai išjungianti tam tikros grandinės visas fazes (polius), kai įėjimo signalas (korpuso įtampa, įžemėjimo srovė, nulinės sekos srovė arba įtampa ir kt.) viršija nustatytą reikšmę.

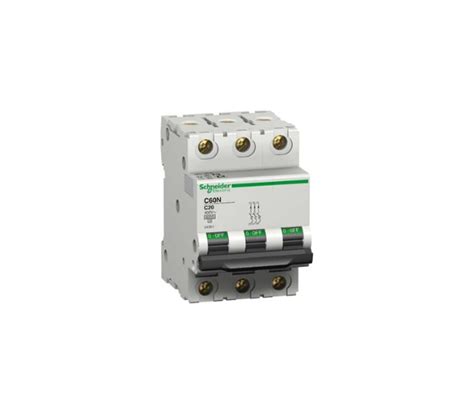

Apsaugos nuo viršsrovių įtaisas - gamintojo nurodytas įtaisas, kurį būtina įrengti nuosekliai su skirtuminės srovės jungikliu jo apsaugai nuo viršsrovių.
Eksploatacijos kontrolės įtaisas - įtaisas, galintis modeliuoti avarinę skirtuminę srovę ir skirtas skirtuminės srovės jungiklio veikimui patikrinti.
Galios grandinė - grandinė, kurioje yra elektros įrenginiai, skirti generuoti, transformuoti, skirstyti ir naudoti elektros energiją.
Gedimo srovė - tai srovė, atsiradusi grandinėje dėl elektros įrenginio izoliacijos pažaidos arba perdegimo.
Grupinė linija - elektros instaliacijos linija, nutiesta nuo skirstomojo skydelio iki elektros šviestuvų, jungtukų, šakučių lizdų.
Natūralioji nuotėkio srovė - srovė, tekanti į žemę arba į pasyviąsias dalis nepažeistoje elektros grandinėje.
Netiesioginis kontaktas su elektra - asmens arba naminio gyvūno prisilietimas prie pasyviųjų dalių, kuriose pažeidus izoliaciją atsirado įtampa.
Tiesioginis kontaktas su elektra - asmens arba naminio gyvūno prisilietimas prie aktyviųjų dalių.
Turintis įtaką faktorius - faktorius, galintis įtakoti skirtuminės srovės jungiklio veikumą.
Leistinos eksploatavimo sąlygos - turinčių įtaką faktorių leistinųjų reikšmių visuma.
Pagrindinė apsauga (apsauga nuo tiesioginio kontakto su elektra) priemonės, pakankamai apsaugančios asmenį ir naminį gyvūną nuo sąlyčio su aktyviąja dalimi.
Pasyvioji dalis - laidi elektros įrenginio dalis, normaliomis darbo sąlygomis neturinti įtampos, tačiau įtampa joje gali atsirasti pablogėjus izoliacijai.
Papildomoji apsauga - priemonės, pakankamai apsaugančios asmenį ir naminį gyvūną nuo elektros smūgio arba sušvelninančios jo poveikį, kai pagrindinė apsauga ir (arba) apsauga nuo gedimų neatlieka savo funkcijų.
Skirtuminės srovės apsauga - greitai veikianti apsauginio atjungimo priemonė. Ji išjungia įtampą, kai asmuo arba naminis gyvūnas tiesiogiai paliečia aktyviąją dalį arba aktyvioji dalis susijungia su korpusu (žeme) apsaugos veikimo zonoje, o atsiradęs srovių skirtumas (nebalanso srovė) viršija apsaugos nuostato srovę.
Skirtuminės srovės automatinis jungiklis (toliau - skirtuminės srovės jungiklis) - greitaveikis komutacinis aparatas, vienu metu atliekantis srovių skirtumo arba nuotėkio srovės aptikimo ir jos palyginimo su nustatyta skirtumine suveikimo srove funkcijas bei išjungia saugomą galios grandinę, kai nuotėkio srovė arba srovių skirtumas joje viršija nustatytą reikšmę.
Vardinė trumpojo jungimo srovė (Inc) - galima trumpojo jungimo srovė, kuriai skirtuminės srovės jungiklis, nepritaikytas išjungti trumpojo jungimo sroves, bet apsaugotas nuo trumpojo jungimo nuosekliai su juo įjungtu įtaisu (pvz., saugikliais arba maksimaliosios srovės automatiniu jungikliu), esamomis eksploatacijos sąlygomis yra atsparus.
Skirtuminė (liekamoji) srovė (7Д) - srovių, tekančių skirtuminės srovės apsaugos saugomoje pirminėje grandinėje, vektorių sumos reikšmė.
Skirtuminė suveikimo srovė - minimalioji skirtuminė srovė, pakankama, kad esamomis eksploatavimo sąlygomis skirtuminės srovės jungiklis išjungtų saugomąją grandinę.
Vardinė skirtuminė suveikimo srovė (7^) - gamintojo nurodytos skirtuminės srovės, kuri pakankama, kad skirtuminės srovės jungiklis suveiktų numatytomis eksploatacijos sąlygomis, reikšmė.
Vardinė skirtuminė srovė esant trumpajam jungimui (IAc) - gamintojo nurodyta galima skirtuminė srovė, kuriai yra atsparus skirtuminės srovės jungiklis, apsaugotas nuo trumpųjų jungimų įtaisu (pvz., saugikliais arba maksimaliosios srovės automatiniu jungikliu), ir kuri numatytomis eksploatacijos sąlygomis nesukelia pokyčių, sutrikdančių jungiklio veikumą.
Vardinė skirtuminės srovės atjungimo ir įjungimo geba (/Дш) reikšmė galimos skirtuminės srovės, kurią skirtuminės srovės jungiklis neprarasdamas savo veikumo gali įjungti, praleisti iki numatyto atjungimo laiko ir išjungti esant nurodytoms eksploatacijos sąlygoms.
Viršsrovis - srovė, viršijanti didžiausią leistinąją elektros įrenginio darbo srovę.
Visiškas išjungimas - visų maitinimo laidų, išskyrus apsauginį laidininką (PE), išjungimas vienu metu.
Pastaba. Maitinimo laidu apsauginis laidininkas nelaikomas.
Santrumpos
- ANSI - Amerikos nacionalinis standartizacijos institutas
- BS - Britanijos standartas
- DIN - Vokietijos standartas
- EĮĮT - Elektros įrenginių įrengimo taisyklės
- TN-C-S - elektros tinklo posistemė, kai bendras laidas PEN išsišakoja į nulinį laidą N ir apsauginį laidą PE.
- TT - elektros tinklo sistema, kurioje šaltinio neutralė yra tiesiogiai įžeminta, o elektros įrenginių pasyviosios dalys yra sujungtos su vietiniu įžeminimo įrenginiu
- PE - apsauginis laidininkas
- PEN - apsauginis nulinis laidininkas
Skirtuminės srovės jungiklis
