Elektros Instaliacijos Reikalavimai Mediniam Namui: Taisyklės ir Saugos Standartai

Mediniai namai Lietuvoje išgyvena tikrą populiarumo bangą. Natūralumas, energinis efektyvumas ir greita statyba vilioja daugelį šeimų. Tačiau kartu su privalumais atsiranda ir papildomi saugos reikalavimai.

Skirtingai nei mūriniuose pastatuose, čia bet koks netinkamai parinktas kabelis, nekokybiškas sujungimas ar perkrauta linija gali sukelti rimtą gaisro riziką. Pagrindinė priežastis - mediena yra degi medžiaga. Net jei konstrukcija impregnuota, ji išlieka jautresnė aukštai temperatūrai nei betonas ar plytos. Mediniuose pastatuose negalima ignoruoti net smulkių montavimo klaidų - jos gali turėti ilgalaikių pasekmių.

Bendrieji Elektros Instaliacijos Reikalavimai

Mūsų straipsnis supažindins jus su bendrais elektros instaliacijos reikalavimais. Mes kalbėsime apie elektros tinklo namuose sukūrimo būdus, elektros skydo išdėstymo taisykles ir kaip montuoti laidus. Visi elektros darbai turi būti atliekami griežtai laikantis mūsų pateiktų priešgaisrinės saugos standartų.

Pagrindinis skirtumas tarp medinių namų ir gelžbetonio ir plytų konstrukcijų yra didelis gaisro pavojus. Tai reiškia, kad griežtesni reikalavimai taikomi renkantis elektrinius prietaisus, kabelius ir jų montavimo sąlygas.

Reikia atsiminti šiuos reikalavimus:

• Kabelių ir elektros įrangos techninės charakteristikos turėtų maksimaliai atitikti kiekvienos atskiros grupės prietaisų suvartojamą galią.
• Išleidimo angų, jungiklių, avarinio išjungimo įtaisų veikimas turi būti atliekamas atsižvelgiant į jiems tenkančią naštą.
• Draudžiama naudoti laidus, laidus, gnybtų jungtis jų įprasto šildymo metu.
• Naudojant priešgaisrinę apsaugą, būtina visiškai užkirsti kelią ugnies praleidimui iš kabelio į konstrukcijas, pagamintas iš medžio ar kitų degių medžiagų.
• Laidų instaliacija turėtų būti visiškai saugi namų savininkams, jų šeimoms (ypač mažiems vaikams) ir naminiams gyvūnėliams.

Išryškinami griežti reikalavimai, todėl kartais reikia paaukoti estetiką. Pavyzdžiui, medinio kotedžo savininkams reikia susitaikyti su išoriniais lizdais ir sustiprinta paslėptų ir atvirų elektros laidų apsauga (NPB 246-97).

Elektros Įvadas Į Namą

Įvesdami elektros liniją į namą, dažniausiai naudojamas savaiminė izoliuota viela (SIP). Teritorijoje, esančioje greta namo, įėjimo elektros jungikliui rekomenduojama įrengti medinę ar betoninę koloną su metaliniu skydu. Tai yra geriausias pasirinkimas norint išjungti maitinimą taisant ar keičiant tinklus.

Kartu su mašina taip pat įrengiami elektros energijos skaitikliai. Pagal taisykles, „ShchUE“ gali būti montuojamas stalčius ant namo fasado, o pastato viduje, tada laidų schema šiek tiek pasikeis.

Iš centrinės elektros energijos tiekimo linijos į atramą privačioje zonoje arba tiesiai į namą ištraukiamas SIP (kurio skerspjūvis ne mažesnis kaip 16 mm), kuris pritvirtinamas inkarais arba spaustukais. Aukštis nuo žemės iki įtemptos vielos, 2,75 m ar daugiau.

Norėdami izoliuoti laidą, einantį išilgai medinio paviršiaus, naudokite ugniai atsparias dėžes arba elektros laidų gofruotė. Perėjimas per sienas ir lubas atliekamas apsauginėse rankovėse, pagamintose iš metalo, plastikiniai analogai yra nepriimtini.

Tačiau norint apsaugoti kabelį nuo susidėvėjimo, rekomenduojama naudoti polimerinę tarpinę ant lenkimų. Plastikinės medžiagos yra apdorojamos ugnies gesinimo tirpalais su antipirenais (pavyzdžiui, specialiais dažais).

Namo viduje SIP neprasideda. Pagal standartus degių konstrukcijų viduje ir viršuje galima kloti tik varinius laidus, todėl aliuminio analogai taip pat turės būti atmesti. Geriausius medinio namo variantus pripažįsta VVGng ir NYM.

Perėjimas iš SIP į namo laidą pagal standartus turėtų būti atliekamas iš pastato išorės - po stogu, ant fasado arba metalinio skydo viduje.

Kabelio Klojimas Po Žeme

Į ką reikia atsižvelgti klojant kabelį po žeme:

• Šerdies skerspjūvis parenkamas atsižvelgiant į projektinę apkrovą nuo 10 mm² ar daugiau.
• Pagal normas, kabelio pririšimas prie tranšėjos yra draudžiamas, tai yra, jis turi būti neatsiejamas nuo atramos iki skydo namuose.
• Elektros laidui apsaugoti 0,8 m gylyje naudojami PND vamzdžiai, tačiau jei linija eina po važiuojamąja dalimi, tada reikalavimai yra kitokie: gylis yra 1 m, montavimas atliekamas asbesto-cemento vamzdyje.
• PND vamzdis yra optimalus kabelio apsaugai uždaroje vietoje (po žeme), o laidų prijungimui prie skirstomojo skydo ant atramos arba įvažiavimui į medinį namą atvirose vietose, laidų montavimas atliekamas plieniniais vamzdžiais.
• Kai kabelis įkišamas į namą (sieną, pamatą) žemėje arba virš žemės, metalinės rankovės naudojamos degiosioms medžiagoms (medienai) ir pačiam kabeliui apsaugoti.

Skirstomasis Skydas

Išoriškai skirstomasis skydas yra plastikinė arba metalinė dėžutė (kuri yra geriau) su durimis su mašinų laikikliais ir elektros skaitikliu. Jis neturi jokių dydžio apribojimų, o įdiegę naują dėžutę, jie visada palieka šiek tiek laisvos vietos tolimesniems ryšiams.

Viduje yra skaitiklis (uždarytas), pagrindinis automatinis išjungimo įtaisas (RCD), kuris taip pat yra uždaromas, ir įvairių grupių elektros laidų (apšvietimo, lizdo ir kt.) Vieno poliaus jungikliai.

Grandinės pertraukikliai montuojami ant tam skirtų DIN bėgelių. Įvertinta automatų vertės tiesiogiai priklauso nuo prijungtos linijos parametrų: jei leistina išėjimo grupės riba yra 16 A, tada mašina turi atitikti šią vertę.

Jei yra automatai RCD neprivaloma, tačiau nereikėtų pamiršti diegimo. Kai atsiranda nuotėkio srovė, įjungiama papildoma apsauga. Rankiniu būdu atjunkite RCD, kai reikia išjungti elektros srautą į namą.

Nepaisant brangios įrangos kainos, atsakingi elektrikai reikalauja įrengti apsaugą zonose, o tai padidina saugų elektros energijos tiekimą mediniame name.

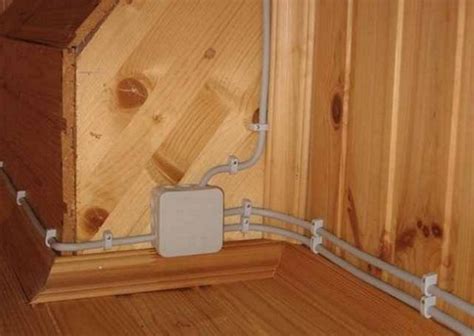

Atviro Laidų Sujungimo Taisyklės

Atvirų laidų klojimo būdai neturėtų prieštarauti PUE reikalavimams. Todėl kabeliams pritvirtinti prie medinio sienų, pertvarų ar lubų paviršiaus galima naudoti šiuos gaminius:

• Keramikos ar porceliano izoliatoriai;
• Grindų grindjuostės su integruotu kabelio kanalu;
• Gofruoti ir standūs PVC vamzdžiai;
• PVC dėžutė;
• Metalinės dėžės ir vamzdžiai.

Konkretūs gaminių pavadinimai yra nurodyti projektavimo dokumentuose. Medinių konstrukcijų atveju jie turi būti pridedami priešgaisrinės saugos sertifikatu ir pažymėti etikete „NG“, kad nepalaikytų degimo.

Kabelių kanalų ir kitų tvirtinimo elementų montavimas turi būti apgalvotas iš anksto, nes išsikišusios dalys gali trukdyti baldų išdėstymui ar kitų interjero klausimų sprendimui.

Geriau pasirinkti storasienius, pakankamai plačius gaminius su viena spyna, nes dvigubo užrakto dėžutes prižiūrėti yra sunkiau.

Montavimo reikalavimai ir rekomendacijos:

• Kabelis, taip pat apsauginės jungiamosios detalės, neturi palaikyti degimo, tai yra, jis turi būti pažymėtas "ng". Geriausias variantas mediniams namams yra VVGNG-ls (su mažu dūmų išsiskyrimu).
• Metalinės platformos, skirtos montavimui, buvimas - ugniai atspari bazė, padidinanti elektros prietaisų naudojimo saugumą.
• Jungikliai ir lizdai - tik virš galvos, lauke.
• Metalo rankovių naudojimas organizuoti laido perėjimą per medines sienas, grindis, pertvaras.

Rankovių rankovės yra storio sienelės metalinio vamzdžio gabalėliai, kurie turi išsikišti po 1 cm iš kiekvienos degios konstrukcijos pusės. Kad kabelis nebūtų deformuotas, rankovių kraštai yra apsaugoti plastikinėmis perdangomis.

Pagal atviros laidų sekcijos tarp rankovės ir dėžutės taisykles neturėtų likti. Iš skylės išeinantis rankovės galas būtinai turi patekti į dėžutės vidų.

Renkantis medinio namo klojimo elektros kabelio skerspjūvį, jie vadovaujasi visuotinai priimtomis normomis:

• 3 * 2,5 mm - lizdams;
• nuo 6 mm² - galingai elektros įrangai, pavyzdžiui, elektrinėms viryklėms;
• 3 * 1,5 mm - apšvietimo grupei ir kt.

Grupių formavimas vykdomas „kuo mažiau“ principu, tai yra, 4-5 atsidarymo blokai yra skiriami kaip atskira linija ir aprūpinami atskira mašina.

Tie, kurie nori atsikratyti laidų, naudoja atvirus laidus ant izoliatorių. Remiantis PUE standartais, izoliuotus laidus leidžiama dėti 10 mm ar didesniu atstumu nuo medinio paviršiaus.

Metodas, kuris buvo aktyviai naudojamas XX amžiaus viduryje, vėl tampa madingas, todėl mes taip pat atkreipsime dėmesį į retro laidus.

Retro laidus sudaro suvyta viela su izoliacija iš sintetinių medžiagų arba PVC, kurie gali būti skirtingų spalvų. Vielos medžiaga - varis.

Paslėpta Elektros Instaliacija

Po kelerių metų nuo medinio namo pastatymo jis susitraukia, todėl neišvengiamai trūksta laidų. Pagrindinis skirtumas tarp paslėptų laidų yra klojimo metodų naudojimo apribojimas.

Remiantis PUE standartais, tiksliau, pagal 7.1.38 punktą, visi laidų komponentai, nutiesti už pakabinamų lubų sistemų klaidingose sienose, pagamintose iš gipso kartono ir dėžių, prilyginami paslėptai galimybei klooti elektros tinklus.

Priešgaisrinės ir elektros saugos taisyklėse teigiama, kad paslėptai laidų instaliacijai galima naudoti tik dviejų tipų gaminius - polimerinį elektrinį gofruotį ir metalinį vamzdį ar kanalą, pagamintą iš panašios medžiagos, specialiai sukurtą šiam tikslui.

Laidus reikia atsižvelgti į būdingą medienos gebėjimą didėti ir mažėti dėl drėgmės ir temperatūros svyravimų. Neįmanoma tvirtai pritvirtinti laido, rasti lizdus ir jungiklius galimo poslinkio vietose rąsto judėjimo metu.

Elektros Instaliacijos Planavimas ir Projektavimas

Pats elektros instaliacijos išvedžiojimas skirtingose vietose yra tarsi savaime suprantamas naujos statybos darbų etapas. Ypatingai svarbu iš anksto numatyti, koks bus jungiklių ir rozečių išdėstymas, kur patalpose kas bus - kokios šviestuvų, kištukinių lizdų, jungiklių vietos pastato viduje ir lauke ir kiek jų išvis reikės.

Elektros instaliacijos planavimas patalpose, jungiklių ir rozečių tvirtinimo vietų bei lubose įmontuojamo apšvietimo vietų parinkimas - kur kas sudėtingesnis darbas, nei galėtų atrodyti. Labai netolimoje ateityje gali prireikti papildomų elektros energijos pajėgumų, ir instaliacijoje verta numatyti šiam atvejui tam tikrą rezervą. Jei to nepadarysite dabar, užsiprogramuosite problemų ateičiai: išvedžioti laidai neatlaikys apkrovų, pradės degti.

Svarbu: Elektros instaliacijos darbai naujajam statiniui prasideda nuo lauko elektros įvado į namą projekto, rengiamo sertifikuotų įmonių pagal ESO išduotas sąlygas.

Reikalavimai Skirtingoms Patalpoms

Elektros instaliacija skirtingose vietose (duše ir vonioje, lauke, mediniame ar karkasiniame name, garaže, bute) reiškia skirtingas saugumo grupes ir yra specifinis darbas. Šiems darbams vidaus elektros projektą rengia elektrotechnikos projektuotojai pagal būtinus saugumo standartus.

Virtuvė

Šiais laikais joje naudojama daug įvairios paskirties elektrinių prietaisų, tad jiems visiems turi užtekti ne tik lizdų, bet ir pajėgumų. Į tai reikia atsižvelgti, projektuojant elektros instaliaciją virtuvėje.

Vonios Kambarys

Elektros instaliacija vonioje ar duše reikalauja padidinto dėmesio ir atsakomybės, jai taikomos pačios griežčiausios taisyklės. Čia negali būti neįžemintų elektros lizdų. Vonios ar dušo patalpos yra drėgnos, ir kuo arčiau vandens bet kuris elektros taškas, tuo griežtesni elektros instaliacijos reikalavimai. Tai rūpestis jūsų saugumu.

Ūkiniai Pastatai ir Lauko Erdvės

Ūkinių pastatų bei kitų pagalbinės paskirties pastatai priskiriami aukštesnei patalpų saugumo grupei, nei gyvenamųjų patalpų , tad ir saugumo reikalavimai elektros instaliacijai yra aukštesni. Lauko elektros instaliacija privalo būti vedama kabeliais, turinčiais specialią lauko aplinkos poveikiams skirtą izoliaciją. Būtina numatyti vietas lauko apšvietimui, judesio davikliams, signalizacijai ir, be abejo, lauko sąlygomis skirtiems hermetiškiems kištukiniams lizdams.

Mediniai ir Karkasiniai Namai

Elektros instaliacija mediniame ar karkasiniame name saugumo požiūriu yra taip pat atsakingas darbas. Visi laidai ir kabeliai, išvedžiojami tiek vertikaliai, tiek horizontaliai, privalo būti su dviguba izoliacija. Elektros instaliacija bute ar name yra ilgalaikė investicija. Čia tikrai netikslinga taupyti kokybės ar - juo labiau - savo pačių saugumo sąskaita.

Elektros Instaliacijos Ypatumai Senos Statybos Butuose

Skirtingai nei naujai statomuose namuose, remontuojamuose senos statybos būstuose naujai išvedžiojant elektros instaliaciją tenka atsižvelgti į šių būstų ankstesnių projektų specifiką. Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduoju visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą.

Elektros Instaliacijos Montavimo Darbai

Pirmiausia tvarkingas laidų išvedžiojimas ir tvirtinimas, jų patikra, ar tinkamai viskas sujungta, ir tik tada skylių gręžimas, plastikinių dėžučių jungikliams ir rozetėms įmontavimas, jų mechanizmų įdėjimas ir prijungimas, plastmasinės apdailos uždėjimas. Pradėti sienų apdailą, nepatikrinus, ar tinkamai išvedžioti ir sujungti laidai, - didelė rizika.

Kartu etapais derinami ir sienų apdailos darbai, kad nesuteptume ir nesubraižytume sienų. Patogiai suplanuoti jungikliai ir elektros lizdai, įvairiems gyvenimo scenarijams pritaikytas apšvietimas - vieni svarbiausių aspektų būste! Todėl elektros planui reikėtų skirti tikrai daug dėmesio.

Elektros laidai yra žymimi specialiais žymenimis ir spalvomis ne dėl grožio, o dėl to, kad laidus elektrikas galėtų lengviau atskirti. Elektros laidus ir kabelius montuoti privalo specialistai, nes, pirmiausia, mes kalbame apie Jūsų turto ir šeimos saugumą.

Rekomenduojame skirti didelį dėmesį elektros instaliacijai bei senosios atjungimui kadangi 70% gaisrų kyla dėl neteisingos ir reikalavimų neatitinkančios elektros instaliacijos.

Dažnos Klaidos ir Jų Pasekmės

Klaidos užsiimant savarankišku elektros instaliavimu yra dažnos ir gausios, o jų keliamas pavojus - itin didelis. Pavyzdžiui, netyčia rozetėje arba kištuke vietomis sukeisti laidai gali atlikti savo darbą ir tiekti elektros srovę, tačiau prisilietus prie prietaiso, gaunamas elektros smūgis. Net jei instaliacijos klaidos nepasiekia tokių drastiškų mastų, jų taisymas gali gerokai papurtyti jūsų kišenę.

Įspėjamieji Ženklai

Gali būti, jog namuose vis dingstant elektrai ar mirksint apšvietimo sistemoms per daug apie tai negalvojate - juk visiems pasitaiko technologinių nesklandumų. Vis dėlto, šie, rodos, nežymūs požymiai gali signalizuoti žymiai didesnes problemas:

• Keisti garsai.
• Dūmai arba kibirkštys.
• Nuo elektros lizdų sklindanti kaitra.
• Vis išmušami elektros saugikliai.

Elektros Instaliacijos Kaina

Elektros instaliacijos kaina priklauso nuo keletos faktorių ir tiksliai gali būti paskaičiuojama vietoje įvertinus darbus, peržiūrėjus projektą (arba jei nėra projekto, tai vietoje išsiaiškinant taškų kiekius ir t.t.). Tam, kad paskaičiuoti preliminarią elektros instaliacijos darbų kainą reiktų išsiaiškinti visus Jūsų poreikius, susipažinti su situacija ir tik visa tai įvertinus galimi skaičiavimai.

Nereikėtų pamiršti, kad yra pigiau vieną kartą sumokėti už kokybiškai atliktą darbą, nei nuolatos išlaidauti taisant nekompetentingomis rankomis padarytas klaidas.

Pavyzdys: Namo elektros instaliacijos pakeitimo darbų kaina būtų nuo 1000 eurų + PVM, medžiagų kaina - nuo 500 eurų + PVM. Darbų kaina priklauso nuo elektros instaliacijos taškų ir kitų darbų apimties.

Prieš pradedant darbus, reikia apsvarstyti patalpų apstatymą baldais, elektros įrenginių pozicijas, apšvietimo intensyvumą ir dizainą konkrečiose vietose. Rozetės įstatymas turint tinkamus įrankius yra visai nesudėtingas darbas.

Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą. Drėgnose patalpose esančiai įrangai riekėtų naudoti saugiklius su nuotėkio rele. Ypatingų reikalavimų laidų pravedimui, rozečių ir jungiklių vietos parinkimui nėra.
