Šiame straipsnyje aptarsime svarbius aspektus, susijusius su vienbučio namo su plokščiu stogu projektu, ypač jei planuojate 2 kambarių namą iki 100 m². Aptarsime šildymo sistemas, rekuperatorius, namo projektus ir kitus svarbius klausimus.
Šildymo Sistemos Pasirinkimas
Renkantis šildymo sistemą, svarbu atsižvelgti į namo energinę klasę ir šilumos nuostolius. Apsvarstykite šilumos siurblio oras-vanduo įrengimą, ypač jei turite galimybę integruoti grindinį šildymą. Šilumos siurblio oras-vanduo efektyvumą apsprendžia galutinė šildymo vandens temperatūra.

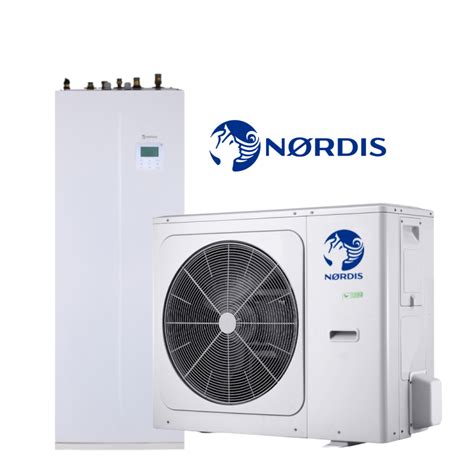

Šilumos Siurblys Oras-Vanduo
Pagal projektą numatytas 2 a. kotedžo šildymas siurbliu oras-vanduo. Išorinis siurblio blokas turi būti statomas ant plokščio namo stogo. Klausimas ar reikalinga dažna išorinio siurblio oras-vanduo darbo kontrolė bei priežiūra? Ar yra techninių sąlygų dėl kurių siurblio išorinį bloką nerekomenduojama statyti ant stogo? Ką reiškia dažna kontrolė bei priežiūra? Techninė priežiūra paprastai atliekama specialisto vieną kartą per metus. O kontrolę atlieka šeimininkas.
Viskas priklauso nuo lauko sąlygų. Esmė yra ta, kad lauko blokas dirbdamas apšąla. Ir pats automatiškai pagal poreikį atsitirpina. Kai atsitirpina, tai ten būna iki 60-80 C temp. vanduo. Jis, aišku nuteka žemyn, po lauko bloko apačia. Ta va, čia visa esmė yra vėjas. Jeigu jis nutaško tą tirpsmo vandenį kažkur ne ten, kur jam priklauso nubėgti, tai tas vanduo prie lauko minusinės temperatūros užšala į ledą ten, kur nepasiekia šilumokaičio atsitirpinimo temperatūra. Ir gali užšaldyti ventiliatoriaus sparnuotę su įvairaus sunkumo pasekmėmis.
Visa esmė, apsaugoti lauko bloką nuo vėjo. Jeigu tai pakankamai padaryta kažkokiomis tai atitvaromis, tai atsitirpinimas vyksta tvarkingai ir lauko blokas neužšąla. Jeigu jis stovi atviras visiems vėjams, tada gali užšalti. Tada jau šeimininko kontrolė pradeda kelti aliarmą, kad sustojo šildymas ir serviso specialistas atvažiuoja atitirpdyti arba remontuoti lauko bloką.
Taigi, prieš montuojant lauko bloką ant stogo, reikėtų labai pasidomėti gamintojo reikalavimais dėl vėjo ir kt. atstumų tokiems atvejams.
Šildymo Sistema Rąstiniam Namui
Šilumos siurblių oras-vanduo efektyvumą apsprendžia galutinė šildymo vandens temperatūra. Kuo ji aukštesnė, tuo efektyvumas ir galia mažesni, tai yra sunaudojama daugiau elektros energijos. O kokia ta vandens temperatūra apsprendžia šildymo sistemos prietaisai. Žemiausią vandens temperatūrą leidžia pasiekti grindinis šildymas, nes šilumą skleidžia labai didelis plotas.
Jūsų atveju galbūt galėtų užtekti apie +40 C vandens, kai lauko -20 - -22 C. Su radiatoriais padėtis blogesnė. stengiamasi labai išdidinti jų plotą, kad vandens temperatūra gautųsi kuo žemesnė. Įmanoma pasiekti apie +50 C. Šilumos siurbliai su R32 freonu prie lauko -20 C gali techniškai pasiekti tik maks. apie +45 C vandens temperatūrą. Aišku, prie tokių temperatūrų ir lauko -20 C, efektyvumas gaunasi gana nedidelis. Sunaudojama daug elektros.
Yra įmontuojami rezerviniai elektriniai šildymo elementai, kuriuos galima naudoti per šalčius. Atsakant į klausimą dėl tinkamumo, galima pasakyti taip: tai yra ar pakaks šildymo prietaisų (grindinio šildymo) padengti pastato šilumos nuostolius.
Grindinis šildymas, kai vandens temperatūra yra 40-45 C, priklausomai nuo grindų dangos (plytelės, vinilas ar laminatas, parketas), gali tiekti iki 60-70 W/m2 šildomo grindų ploto. Viskas priklauso nuo namo šilumos nuostolių. Jeigu rąstinis namas neapšiltintas, tai jo šilumos nuostoliai gali siekti apie 60-70 W/m2, gal ir daugiau, priklausomai nuo konstrukcijų ir montavimo kokybės. Taigi, grindinio šildymo galios gali ir neužtekti, būtų ant ribos.
Jeigu tą didesnę galią reikėtų pasiekti radiatoriais, tai jie būtų labai dideli ir jų būtų nenormaliai daug šilumos siurblio atveju. Todėl anksčiau "šaltus" namus šildydavo radiatoriais su malkiniais, granuliniais, dujiniais ir kt. kuro katilais, kur buvo galima pasiketi vandens temperatūrą iki +80-90 C, kas leidžia gerokai sumažinti radiatorių dydžius ir plotus ir tuo pačiu išgauti pakankamą šildymo galią.
Taigi, "šalto" namo atveju šilumos siurbliai nėra labai tinkamas sprendimas arba būtų sunaudojama daug elektros. Nors atskirais atvejais, turint kokį nors ankčiau paminėtą šilumos šaltinį kaip rezervinį per šalčius (kas būna tik apie savaitę per metus), esant ne tokiems šaltiems orams sėkmingai galima naudoti šilumos siurblius.
Daugeliu atveju tai būna oras-oras (kitaip dar vadinami kondicionieriai), kurie ir šildo ir vėsina.
Dujinis Šildymas vs Geoterminis
Dėl ilgalaikių tendencijų tai galima spėti, kad esami dujotiekiai išliks ir jais galbūt tolimesnėje ateityje bus transportuojamos kitokios dujos (gal vandenilis, gal biodujos, gal...). Taigi, dėl to keisti kuro rūšies, jeigu jau yra gamtinės dujos, turbūt neapsimoka. Kitas klausimas - dėl kainos. O čia jau būrimas iš kavos tirščių. Tos kainos taip svyruoja ir taip priklauso nuo įvairiausių nenuspėjamų įvykių (ekonominės krizės, karai ir atskirų didžiųjų šalių ir rinkų svyravimų), kad nelabai ką galima pasakyti kaip čia viskas pasisuks po artimiausių trijų metų, jau nekalbant apie 20 metų.
Jeigu leidžia lėšos, visada yra geriausias variantas visokių rūšių diversifikavimas, t. y. turėjimas kelių skirtingų rūšių energijos šaltinius, kad dinamiškai kintant rinkos situacijai būtų galima kaitalioti energijos šaltinius arba jų naudojimo proporciją.
Įrengti šildymo sistemą rekonstruojant, visada geriausi įrenginėti žematemperatūrinę sistemą (grindinį šildymą), kuri kaip energijos šaltinį puikiai gali naudoti tiek dujinius kondensacinius katilus, tiek įvairiausius šilumos siurblius ir kt. Šiaip, tai paprastai sprendimus limituoja turimas lėšų kiekis. Jeigu jų yra daugiau, tai galima įrenginėti šilumos siurblius. Jei lėšų yra ribotai, tai galima tiesiog pasinaudoti esama dujine katiline, ar pakeičiant katilą į galingesnį ar pridedant papildomą.
Šilumos Siurblio ir Kietojo Kuro Katilo Jungimas Prie Vieno Boilerio
Galima jungti. Bet yra viena sąlyga. Boileris nelygu boileriui. Viskas priklauso nuo boileryje esančio šilumokaičio dydžio (paviršiaus ploto, galios).
Esmė ta, kad paprastai nuo kieto kuro katilų šildomų boilerių šilumokaičio paviršiaus plotas būna gana (labai) mažas, t. y. toks boileris šildomas nuolatos, kaip koks radiatorius. Jo plotas būna 0,18 - 0,6 m2 ar pan. O šilumos siurbliui reikalingas gana didelis šilumokaičio plotas - sakyčiau maždaug nuo 1,4 - 1,5 -1,6 m2 ir daugiau. Taigi, jungti galima tik į tokį boilerį, kuris atitinka šilumos siurblio reikalavimus.
Šilumos Siurblio Integravimas Kaip Papildoma Šildymo Sistema
Esamos sistemos (šildymas skystomis dujomis ir saulės kolektoriai) ir oras/vanduo siurblys turėtų papildyti viena kitą, bei aktyvuotis efektyviausiu sa...
Rekuperatorius A-B Klasės Namui
Geriausiai orą džiovina rekuperatoriai su plokšteliniais šilumokaičiais. Yra plokštelinių šilumokaičių ir taip vadinamų "entalpinių), tai reiškia, kad jie sugrąžina tam tikrą dalį ištraukiamo oro drėgmės atgal į tiekiamą orą į patalpą.
Tas dalis gali svyruoti apie 20-50 proc. visos ištraukiamos drėgmės. Tai reiškia, kad oras vis tiek bus sausinamas, tik mažiau, nei įprastinio šilumokaičio atveju.
Priklausomai, kaip turima vietos rekuperatoriaus sumontavimui, galima rinktis vertikalų pakabinamą/pastatomą arba horizontalų, palubinį modelį. Rekomenduojame UAB "Salda" rekuperatorius Smarty X ir geriausia rinktis vertikalų pakabinamą/pastatomą modelį, nes jame būna jau įmontuotas elektrinis šildymo elementas.
Priklausomai nuo žmonių skaičiaus ir patalpų skaičiaus, bei norimo komforto lygio, apytiksliai galima būtų galvoti apie vidutiniškai 0,52 kartinį oro pasikeitimą. Jeigu priimsime patalpų aukštį apie 2,7 m, vadinasi, skaičiuotinas vėdinamų patalpų tūris bus apie 140 m2 x 2,7 m, viso apie 378 m3. Tai reiškia, kad rekuperatorius turėtų tiekti ir ištraukti maždaug po apie 378 m3 x 0,52, viso apie 196 m3/h oro. Tam reikėtų Smarty 3X V 1.1E su įmontuotu 1,2 kW oro pašildytuvu arba analogiško rekuperatoriaus, kuris gali duoti iki maks. apie 409 m3/h. Dėl to, kad rekuperatorius nedirbs maksimaliu greičiu, tai jo efektyvumas bus aukštas, o triukšmas - žemas. Be to, esant reikalui, be problemų visada bus galima padidinti oro srautą.
#8 REKUPERACIJA 1 DALIS I REKUPERATORIUS I MONTAVIMAS I ORTAKIŲ JUNGTYS
Modernūs namų projektai gali turėti įvairių privalumų, kurie padeda žmonėms įgyvendinti savo svajonių būstą, atitinkantį jų poreikius ir norus. Štai keletas privalumų, susijusių su namų projektų planavimu ir vykdymu:
- Individualumas ir tinkamumas poreikiams: Namų projektai leidžia žmonėms sukurti unikalius būstus, atspindinčius jų asmeninį stilių, poreikius ir pageidavimus.
- Efektyvus funkcionalumas: Geras namų projektas leidžia efektyviai išnaudoti turimą plotą ir sukurti funkcionalų bei patogų namą.
- Kainų kontrolė ir biudžeto planavimas: Turint iš anksto sukurtą projektą, lengviau planuoti biudžetą ir kontroliuoti išlaidas.
- Ilgalaikiai pranašumai: Geras namų projektas ne tik atitiks dabarties poreikius, bet ir žvelgs į ateitį.
- Sklandus statybos procesas: Turėdamas kokybišką ir gerai apgalvotą namo projektą, statybos procesas gali vykti sklandžiau ir efektyviau.
Svarbu paminėti, kad kiekvienas namo projektas yra unikalus ir gali turėti savų privalumų, kurie priklauso nuo žmonių poreikių, biudžeto, vietos ir kitiems individualiems veiksniams.
Namo Projekto Pasirinkimas
Renkantis savo svajonių būsto projektą, labai svarbu įvertinti keletą aspektų:
- Jūsų asmeniniai poreikiai: Įvertinkite, kokio ploto namo norite - kelių asmenų šeima jame gyvens, kokio dydžio reikalingi miegamieji ir kiti kambariai, pagalbinės patalpos.
- Galimybės: Ar turite nusimatę statyboms skirtą biudžetą? Atsižvelgiant į rinkos kainas, įvertinkite, ar pasirinktas bendrasis plotas, architektūra atitinka jūsų galimybes.
- Turimas sklypas: Tik turint sklypą galima pradėti galvoti apie konkretų projektą. Reikėtų įvertinti jo dydį, orientaciją, reljefą, įvažiavimo, atsiveriančių vaizdų, kaimyninių pastatų, medžių lokaciją.
- Projektavimo apribojimai: Kiekvienas sklypas turi tam tikrus apribojimus - kokio ploto, aukščio namo statybos jame galimos.

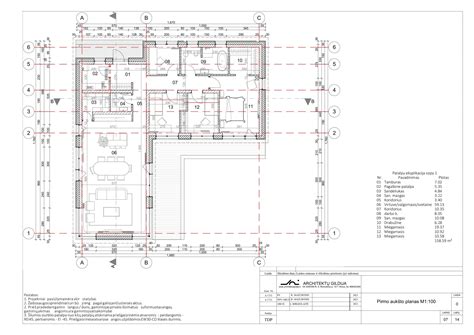

Mažo Ploto Namo Projektas
Mažo ploto, paprastas ir ekonomiškas. Tinka statyti tiek mieste, tiek kaime. Ypač jaukiai įsikompnuotų nedideliame sklype. Namelyje numatyti du miegamieji, patogi vonia ir jauki svetainės - virtuvės zona. Šis gyvenamasis namas puikiai tiktų vyresnei porai arba nedidelei šeimai. Dideli langai leis džiaugtis gamtos virsmu. Stogas suprojektuotas atsižvelgiant į saulės architektūros pricipus, kai vasarą pastogės užstoja tiesioginius saulės spindulius - tai leidžia taupyti pastato vėsinimo sąnaudas; o žiemą saulės šilumos pritekėjimui pro langus pastogės netrukdo, todėl reikės pastatą mažiau šildyti. O namo nedidelis plotas ir tūris pritaikytas ekomoniškumo ieškantiems būsimiems gyventojams.
Radiatorių Tipų Reikšmės
Čia eina kalba apie plokščius plieninius panelinius radiatorius. Pirmasis skaičius nusako panelių skaičių, kuriomis teka vanduo. Kitaip tariant, radiatorius gali būti viengubas, dvigubas ir trigubas. Būna net keturgubų.
Antrasis skaičius nusako specialių gofruotų konvektyvinių paviršių, privirintų prie tų vandens panelių, skaičių. Tai padeda padidinti radiatorių šiluminį galingumą.
Todėl tipas 20 - tai bus dvi vandens plokščios panelės, kuriomis teka vanduo, be konvektyvinių paviršių, o tipas 22 - bus dvi vandens panelės, prie kurių vidinių paviršių bus privirinti du konvektyviniai paviršiai. Tokių radiatorių storis bus didesnis, nei 20.
Senais laikais, rusiški plieniniai paneliniai radiatoriai turėdavo tik vandens paneles be papildomų konvektyvinių gofruotų paviršių. Tai galima pasilyginti pagal analogiją.
| Radiatoriaus Tipas | Panelių Skaičius | Konvektyvinių Paviršių Skaičius |
|---|---|---|
| 10 | 1 | 0 |
| 11 | 1 | 1 |
| 12 | 1 | 2 |
| 20 | 2 | 0 |
| 21 | 2 | 1 |
| 22 | 2 | 2 |
| 30 | 3 | 0 |
| 33 | 3 | 3 |
