Vienbučio Namo Elektros Instaliacijos Sąmata: Kas Svarbu Žinoti?

Projektuojant naują vienbutį namą, vienas svarbiausių etapų yra elektros instaliacijos planavimas ir įrengimas. Šiame straipsnyje aptarsime, į ką svarbu atsižvelgti planuojant elektros instaliaciją, kokie yra projektavimo ypatumai, saugumo reikalavimai ir kaip susidaro elektros instaliacijos sąmata.

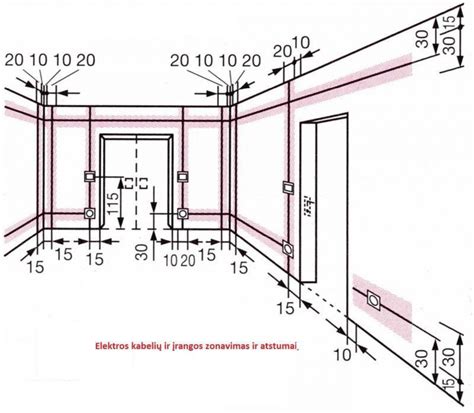

Elektros instaliacija name statybų metu

Elektros Projektavimo Sprendimai

Projektuojami vidaus ir lauko elektrotechnikos sprendiniai naujai statomam vienbučiam gyvenamajam namui. Numatoma įrengti du paskirstymo skydus: vieną pastato viduje, kitą - lauke prie ūkinio pastato. Elektros energijos tiekimas užtikrinamas nuo esamos apskaitos spintos, klojant naujus varinius ir aliumininius jėgos kabelius apsauginiuose vamzdžiuose. Bendra pastato leistinoji ir skaičiuojamoji galia yra 14 kW, naudojant trifazį 230/400 V įtampos tinklą.

Sistemoje numatyta TN-S įžeminimo sistema bei potencialų išlyginimas, užtikrinantys vartotojų saugumą. Taip pat suprojektuota apsauga nuo viršįtampių, parenkant atitinkamos klasės iškroviklius. Atlikti būtini galios, įtampos nuostolių ir trumpojo jungimo srovių skaičiavimai. Suprojektuoti inžineriniai tinklai užtikrina saugų ir patikimą elektros energijos tiekimą vartotojams.

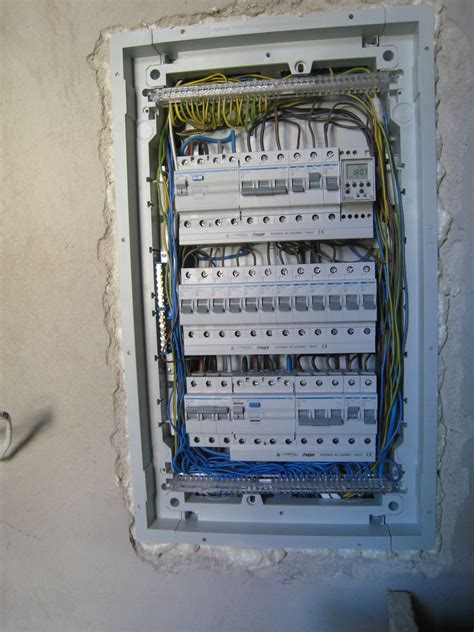

Elektros skydelis

Paveldosaugos Reikalavimai

Planuojama statybos teritorija adresu Oginskių g. 19, Rietavas, yra tiesioginėje valstybės saugomo kultūros paveldo objekto įtakos zonoje. Sklypas patenka į Rietavo dvaro sodybos (unikalus kodas Kultūros vertybių registre - 449) vizualinės apsaugos pozonį. Šis paveldo objektas yra nacionalinio reikšmingumo lygmens, todėl jam ir jo aplinkai taikomi itin aukšti apsaugos standartai. Vizualinės apsaugos pozonio pagrindinė paskirtis yra išsaugoti istoriškai susiformavusį kraštovaizdį, užtikrinti dvaro sodybos apžvalgos panoramas bei neleisti atsirasti vizualiai dominuojantiems elementams.

Šioje zonoje ribojamas naujų statinių aukštingumas, tūris, architektūrinė išraiška bei naudojamos medžiagos, siekiant išlaikyti stilistinę darną su istoriniu kompleksu. Projektuojant elektros sistemas, privaloma vadovautis vizualinės taršos mažinimo principais. Visi elektros tinklai šioje teritorijoje turi būti projektuojami tik požeminiais kabeliais, griežtai vengiant orinių linijų įrengimo. Elektros apskaitos spintos, skydai ar kiti antžeminiai inžineriniai įrenginiai turi būti numatomi vizualiai nepastebimose vietose, integruojami į statinių konstrukcijas arba papildomai maskuojami želdiniais. Rengiamas elektros tinklų projektas privalo būti suderintas su Kultūros paveldo departamentu, pateikiant sprendinius, kurie nedaro neigiamo poveikio saugomo objekto vizualiniam vientisumui.

Projektuotojai taip pat turi atsižvelgti į galimus archeologinio sluoksnio tyrimų reikalavimus vykdant žemės kasimo darbus, jei tai numatyta konkrečiame apsaugos reglamente. Galutinis projektas turi atitikti Rietavo dvaro sodybos nekilnojamojo kultūros paveldo apsaugos specialiojo plano nuostatas. Tik gavus teigiamą paveldosaugos specialistų išvadą, gali būti tęsiamos tolimesnės statybos leidimo gavimo procedūros.

"Protingo" Apšvietimo Sprendimai

Dauguma gudresnių apšvietimo sistemų veikia pagal panašų principą - iš jungiklių paduodamas signalas į smegenis, o smegenys aktyvuoja tam tikrą rėlę, kuri įjungia ar išjungia šviesą. Tokia sistema leidžia lanksčiai valdyti apšvietimą. JUNGIKLIS>SMEGENYS>APŠVIETIMAS. Taip atsiranda galimybės lanksčiam valdymui.

Šalia išėjimo durų yra toks Sleep Mode klavišas, kurį paspaudus namas užmiega. Tai reiškia, kad išjungiamos visos namo šviesos (išskyrus lauko) ir rekuperatorius persijungia į mažiausios oro apykaitos režimą. Gal tai ne visai protingo namo funkcija, bet sitemos lankstumo požymis.

Žmonos pageidavimu planuojam įrengti rekuperoriaus OVR funkcijos aktyvavimą į didžiausiu oro apykaitos režimu 10min. Kadangi pas mus virtuvėje veikia recirkuliacinis gartraukis, kartais dėl aktyvaus maisto gaminimo reikia staigiai pašalinti daug šilto oro. Tam planuojam pritaikyti mygtuką valdantį apšvietimą po virtuvės spintelėmis. Jį palaikius ilgiau, rekuperatorius veiks 100 proc. 10 min laikotarpyje.

Elektros Instaliacijos Darbų Eiga

Jei esant bent kiek nagingas, suprantat, kad sekant projektą puntai 2,3,5,6 yra ganėtinai paprastas eiliniam žmogui darbas. Jei vertinant pinigus tai sudaro apie 4-5k litų šimtui taškų. Dažniausiai visa instaliacija sudaro 8-13k litų gyvenamajam namui su medžiagomis.

1. Pojektą rengiausi pats, bet truputį graužiuosi, kad pagailėjau kelių šimtų litų elektrotechninės dalies projektuotojui už normalų projektą. Dėkui Dievui skydinę ėmiau bent 50 proc.
2. Kabelių išvedžiojimas yra grynai mechaninis darbas - išvyniot, patiesint, pritvirtint, nukirpt. Darbui reikia 2 žmonių - vienam sunkoka. Naudojau penkių rūšių kabelius. Kištukiniams lizdams - trigubos izoliacijos 3×2,5mm2, nuo rėlių iki šviestuvų - trigubos izoliacijos 3×1,5mm2, nuo jungiklių iki rėlių ir tinklui - UTP 5 kategorijos, TV kabeliai ir lankstus 4×1,5mm2 saulės kontrolei į lauką - būsimoms žaliuzėms ar roletams. Dėl apšvietimo kabelių galėjau pataupyti, žinodamas kokios galios švietuvai bus naudojami. Daug kur laisvai būtų tikęs 2×0,75mm2.
3. Kaip rašiau ankščiau, košių nemėgstu, todėl ši darbą, kuris yra labai svarbus patikėjau savo apdailininkui. JUNG mechanizmams reikia itin tiksliai sudėti dėžutes!
4. Skydinė sumontavo elektrikas automatikas, pagal smegenų gamintojo rekomendacijas. Vat čia reikėjo projekto, būtų žymiai lengviau.
5. Naudojau JUNG mechanizmus su LS990 dizaino mygtukais. Naudojami tik mygtukiniai (skambučio) mechanizmai, kurie po paspaudimo grįžta į pradinę padėtį. Šiuos itin lengva sumontuoti, UTP kabelio gyslos plonos, laisvai telpa į montažines dežutes. Į vieną vietą ateina 8 gyslos, t.y. galima su vienu kabeliu įrengti 7 valdymo mygtukus.
6. Aktyviai naudoju Timer’ius. Lauko apšvietimas įsijungia ir išsijungia nustatytu laiku, jam net nėra priskirta jungiklių. Naudoju double ar triple click funkcijas. Tai labai tinka svetainėje kur yra trys apšvietimo grupės, bet jos valdomos vienu klavišu. Naudoju SLEEP MODE funkciją.

Elektros Instaliacijos Sąmata ir Praktiniai Aspektai

Planuojant elektros instaliaciją, svarbu atsižvelgti į būsimus poreikius, tokius kaip saulės elektrinė ar elektromobilis.

Kabelio parinkimas

Renkantis kabelį, būtina atsižvelgti į atstumą nuo įvado iki namo, planuojamą galią ir būsimas apkrovas. Neretai kyla klausimas, kokį kabelį pasirinkti - varinį ar aliumininį.

Specialistai rekomenduoja įvertinti kelis aspektus:

• Atstumas: Kuo didesnis atstumas, tuo svarbesnis kabelio varžos įvertinimas.
• Būsimos apkrovos: Elektromobilio įkrovimo stotelė gali pareikalauti papildomų 22 kW.
• Kabelio tipas: Varinis kabelis yra brangesnis, bet efektyvesnis dėl mažesnės varžos.

Atsižvelgiant į tai, rekomenduojama rinktis CU 5x16 arba AL 4x25 kabelį. Taip pat, montuojant saulės elektrinę, reikalingas atskiras įžemintuvas dedant visas apsaugos priemones.

Diskusijos apie įžeminimą

Forume taip pat kilo diskusijų apie įžeminimo svarbą ir penktos gyslos reikalingumą. Vienas iš dalyvių teigė, kad ESO tinkle nėra įžeminimo, todėl penkta gysla yra nereikalinga. Tačiau kiti specialistai pabrėžė, kad penkta gysla skirta apsaugoti gyvybę ir privalo būti atvesta pagal reikalavimus.

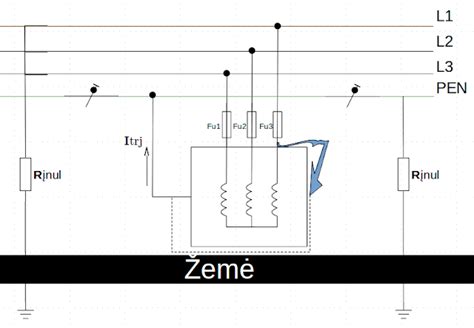

Įžeminimo sistemos schema

Elektros darbų kainos

Elektros darbų kaina - tai išlaidos, susijusios su elektros instaliacijos, remonto ar priežiūros darbais. Kaina priklauso nuo darbų sudėtingumo, medžiagų kainų, darbo valandų ir specialistų kvalifikacijos. Elektros instaliacijos darbų kaina priklauso nuo jų apimties ir sudėtingumo. Mažesni darbai, kaip laidų klojimas ar šviestuvo montavimas, kainuoja nuo 1 iki 20 €, o didesni projektai, pvz., saulės elektrinės įrengimas, gali siekti 1000 € ar daugiau.

Pagrindinės medžiagos yra elektros laidai, kabeliai, jungikliai, rozetės, skydeliai, įžeminimo medžiagos ir saugikliai. Priklausomai nuo projekto, gali prireikti instaliacinių vamzdžių ar LED apšvietimo juostų.

Pasyvus Namas: Energijos Efektyvumas

Šių metų kovo 3 dieną įvyks oficialus pirmojo Lietuvoje Pasyvaus vienbučio gyvenamojo namo, sertifikuoto Vokietijos Pasyvaus namo institute, pristatymas. Pasyvus namas tai energiją taupantis pastatas, šildymo energijai sueikvojantis vos 15 kWh (ir mažiau) kvadratiniam metrui per metus.

Nacionalinės pasyvaus namo asociacijos direktorius A. Vaičiulis teigia, kad daugiau kaip trečdalis visos suvartojamos energijos išsivysčiusiose šalyse yra skiriama pastatų eksploatacijai, ir didžioji dalis jos eikvojama šildymui. „Pasitelkus Pasyvaus namo koncepciją, šių sąnaudų poreikis gali būti sumažintas iki 90 %. Likęs energijos poreikis gali būti lengvai kompensuojamas atsinaujinančiais energijos šaltiniais,“- sako A.

Pasyvaus namo nereikėtų painioti su Lietuvoje esamomis pastatų energinio naudingumo vertinimo klasėmis. Norint sertifikuoti pasyvų namą, reikia pateikti namo projektą Pasyvaus namo institutui, kuris jį vertina. Vėliau pateikti įrodymus, kad pastatas realiai atitinka projekte numatytus parametrus. Pasyvaus namo sertifikavimas suteikia energinio efektyvumo garanatą ir kokybės užtikrinimą.

Paprastai, skaičiuojama, kad pastatyti pasyvų namą kainuoja nuo 2 iki 20 proc. brangiau nei įprastą namą, tačiau kuomet namas statomas be tinkamai parengto projekto, jo kaina statybų metu taip išauga, kad už tą sumą pastatyti būtų galima ne tik pasyvų, bet ir aktyvų namą.

Aido Vaičiulio teigimu, energiškai efektyvi statyba rinkoje užima vis svarbesnę poziciją, todėl šią sritį išmanančių ekspertų poreikis sparčiai auga. Pasyvūs namai tampa veiksmingu bei efektyviu sprendiniu ir standartu, vykdant energiškai efektyvią statybą daugelyje šalių, taip pat ir Lietuvoje.

Namo Plotas ir Leidimai

Šiais laikais, planuojant nuosavo namo statybą, vis daugiau žmonių Lietuvoje linksta prie mažesnių ir funkcionalesnių būstų. Todėl vis dažniau pasirenkami namai iki 80 kvadratinių metrų, kurie yra ekonomiškesni ir reikalauja mažiau priežiūros.

Rinkdamiesi tokį projektą, išvengsite didelės dalies projekto derinimo biurokratinių procedūrų, o tuo pačiu ir sutaupysite laiko bei pinigų! Toks namas priskiriamas nesudėtingiems statiniams, kurie, pagal STR 1.01.07:2010 "Nesudėtingi statiniai", turi būti nesudėtingų konstrukcijų, iki 80 m2 bendrojo ploto ir iki 8,5m aukščio.

Apsigyvenus mažesniame name, sumažės ir šildymo bei kitos namo eksploatacijos išlaidos! O pastačius namuką Jums reikės parengti kadastrinius matavimus, kadastrinių matavimų bylutę ir eiti tiesiai į VšĮ "Registrų centrą" turto registracijai. Tik nepažeiskit trečių šalių interesų.

Namas pagal poreikius ir esamą finansinę padėtį - VIENGUNGIO, JAUNAVEDŽIŲ, JAUNOS ŠEIMOS, PATOGUS, JAUKUS, PASYVUS namas. Todėl galima rinktis namo projektą, kuris augs kartu su Jūsų poreikiais ir su jūsų finansine padėtimi.

Sodo Namas Ar Gyvenamasis Namas: Esminiai Skirtumai

Svarbu suprasti skirtumus tarp sodo ir gyvenamojo namo, nes tai įtakoja reikalavimus elektros instaliacijai:

• Sodo namas: II grupės statinys iki 80 m2, statomas sodų bendrijoje. Tai laikino apsistojimo statinys, kuris gali būti be inžinerinių tinklų.
• Gyvenamasis namas: Statinys virš 80 m2, gali būti statomas namų valdos, sodų, žemės ūkio paskirties sklypuose. Tai pastovaus gyvenimo statinys su visais inžineriniais tinklais, pritaikytas gyventi ir žiemą.

Namo elektros instaliacijos 1 etapas (prieš tinkavimą) Namo Iki 80 M2 Statyba Namų Valdos Sklype Toks namukas priskiriamas II grupės nesudėtingiems statiniams, tačiau projektą jam vistiek reikia rengti, tačiau jis kainuoja dažniausiai pigiau nei projektai virš 80 m2.

Statybos leidimas tokiam statiniui nereikalingas, bet parengus projektą, jį reikia derinti tik su rajono architektu, kuris turi pasirašyti ant planų, kad jie suderinti ir Jūsų planuojama statyba bus legali bei užregistruota.II grupės nesudėtingi statiniai laikomi iki 80m2, viršyjant šį plotą statinys gauna vienbučio gyvenamojo namo statusą ir jo projektui rengti reikia gauti sąlygų sąvadą iš savivaldybės, reimiantis sąvadu parengti techninį projektą (būtinos projekto dalys bus: architektūrinė, inžinerinė - vanduo, nuotekos, elektra) ir apginti jį nuolatinėje statybų komisijoje, kad būtų išduotas statybos leidimas.

GYVENAMOJO NAMO projektui iki 80 kv.m., esančiam rajone (kaimo teritorijoje), raštiško pritarimo nereikia. Reikia tik turėti projektą statybos aikštelėje, statybos metu. Kai namas yra pastatomas, su projektu reikia kreiptis į matininkus, kurie padaro namo inventorinę bylą. Su šia byla reikia nueiti į registrų centrą ir gauti namo registracijos dokumentą. GYVENAMOJO NAMO projektui iki 80 kv.m., esančiam miesto teritorijoje, raštiško pritarimo reikia. SODO BENDRIJOJE, ne miesto teritorijoje, statomam iki 80 kv. SODO ar GYVENAMĄJAM namui taip pat nereikia jokių leidimų ir pritarimų - išskyrus saugotinas teritorijas.

Kai yra užbaigiamas namas (galima tik iki dalinės apdailos) ir norint registruoti kaip sodo namą - einate tiesiai į registro centrą, o jei kaip gyvenamąjį - kviečiatės matininkus ir tik tada į registrų centrą. SODO BENDRIJOJE , miesto teritorijoje, statomam iki 80 kv. SODO ar GYVENAMĄJAM namui reikia leidimų ar pritarimų.

Namo Pridavimas

Matininkui namą priduoti galite su daline apdaila, privalo būti komunikacijos ir šildymo sistema, o kokia apdaila kokie unitazai ar vonios, visiškai nesvarbu. Namą priduosite ir be jų. Svarbu, kad visos komunikacijos jau turi būti išvedžiotos, t.y. visa elektros instaliacija, laidai jau turi būti paslėpti, vietoje lempų gali kabėti paprasta Iljiciaus lemputė, bet jau turi atitikti priešgaisrinius reikalavimus. Turi stovėti šildymo šaltinis, jis saugiai suvedžiotas.

Atvažiuoja matininkas, išmatuoja vidines sienas, išorines sienas, pažiūri, koks nuokrypis, išmatuoja šiluminę varžą, pasižiūri į elektros tinklų pažymą, gręžinio dokumentus ir viskas. Tada užpildote deklaraciją ir namai priduoti!

Nebautos Statybos Registravimas

Galima registruoti ir nebaigtą statybą, tokiu atveju atvažiuoja matininkai išmatuoja namo vidų, tada dar nėra tikslių pertvarų ir sienos būna nepabaigtos, kvadratūra išpūsta, bet šiai stadijai tai nesvarbu, jeigu būtų matuojama pridavimui, tektų keliauti į statybų inspekciją ir greičiausiai persidaryti projektą.

Jeigu yra UŽREGISTRUOJAMA NEBAIGTA statyba - jau GALIMA tame name DEKLARUOTI savo GYVENAMĄJĄ VIETĄ. Registruoti nebaigtą statybą aktualu žmonės statantiems namą su PASKOLA.

Erdvių Didinimas/Panaudojimas

Norint tiek vizualiai, tiek realiai pasididinti esamo 80 m2 namo ploto (neįskaitant jų į leidžiamus 80 m2), galima pasinaudoti keletą gudrybių.

Antresolė

Ką galima įrengti „antrajame aukšte“/antresolėje:

• Miegamasis viršuje, vonios kambarys apačioje - optimalus būdas po „antrojo aukšto“ grindimis turėti išnaudotą plotą, kuriam nereikia daug aukščio ir šviesos.
• Virtuvė apačioje - miegamasis viršuje - šiuo atveju virtuvės baldų aukštis gali būti toks, kokio reikia, kad po lubomis tilptų stovintis žmogus.
• Darbo kambarys viršuje - labai patogu ant antresolės įsirengti darbinę zoną. Toje erdvėje galima susikurti atskirą pasaulį.
• Antresolė - sandėlis. „Ant aukšto“ galima sandėliuoti daug buities rakandų ir knygų.
• Miegamoji antresolė vaikų kambaryje - labai populiarus sprendimas, sutaupantis daug erdvės žaidimams ar tiesiog netiesiogiai įteisinantis vaikišką „baraką“.

Mansarda

Joje galite įrengti miegamąjį svečiams, drabužinę ar kambarį vaikams.
