Karkasinio Namo Statyba: Brėžiniai, Technologijos ir Patarimai

Lietuvoje paskutiniu metu mediniai elementai plačiai naudojami gyvenamųjų karkasinių namų statyboje. Karkasiniai namai šiandien yra vienas populiariausių pasirinkimų Lietuvoje dėl savo greitos statybos, patrauklios kainos ir aukštų energinių savybių.

Karkasinio Namo Esminiai Aspektai

Karkasinis namas - tai namas, pastatytas iš medinio karkaso. Karkasas - svarbiausias namo struktūros elementas, nuo kurio priklauso pastato ilgaamžiškumas, stiprumas, patvarumas. Šiuolaikinės medžiagos bei aukšta gamybos technologija leidžia pasiekti aukštus techninius ekonominius namo eksploatavimo rodiklius. Šio namo sienų varža ne mažesnė kaip 3.5 m2C°/W, o stogo - 6.5 m2C°/W.

Skydinė Technologija

Skydinė technologija yra pažangiausias statybos būdas, leidžiantis didžiąją dalį karkasinio namo sumontuoti gamykloje po stogu. Skydinė technologija užtikrina, kad mediena negaus papildomos drėgmės, nes gamyba vyksta uždaroje patalpoje. Skydinė konstrukcija gali būti pritaikyta ne tik medinio karkaso, bet ir SIP plokščių namams. Individualaus 200 m² ploto namo skydų gamyba ir medžiagų paruošimas užtrunka apie 4-5 savaites. Svarbiausia pamatų įrengimą atlikti iki šalčių. Pavasaris, vasara ir ankstyvas ruduo yra tinkamiausias metas, tačiau skydinė technologija leidžia statybų sezoną prailginti, nes pagrindiniai darbai vyksta gamykloje.

Medžiagos ir Energinis Efektyvumas

Namą šildo jo sienose ir stoge esanti šilumos izoliacija - tai svarbu norint atitikti šių dienų energetinius reikalavimus. Tačiau svarbiausia savybė, kad namas būtų šiltas, yra jo sandarumas. Net menkiausias plyšys leis šaltam orui patekti į patalpas. Apskaičiuota, kad sienų šilumos izoliacijos sluoksnį didinant nuo 10 cm iki 20 cm, šilumos sutaupoma tik papildomi 3 %. OSB plokštė „nekvėpuoja“, todėl ją montuoti karkasinio namo išorėje yra neteisingas sprendimas. Rekomenduojama naudoti priešvėjinio gipso kartono plokštę.

Energinė klasė: Šiuolaikiniai karkasiniai namai dažniausiai pasiekia A++ energinę klasę. Pagrindinė konstrukcija yra gaminama iš medienos - tvirtos, džiovintos ir klijuotos, užtikrinančios patvarumą. Sienų ir perdangų užpildui dažniausiai naudojama mineralinė arba akmens vata, pasižyminti puikia šilumos ir garso izoliacija. Išorės apdailai gali būti naudojamos įvairios medžiagos: medžio dailylentės, fibrocementinės plokštės, tinkas ar klinkerio plytelės.

Svarbu! Konstrukcinė mediena neturi viršyti 18-20 % drėgmės. Statant namą statybvietėje, labai svarbu apsaugoti karkaso medieną nuo lietaus, kad būtų išvengta galimų namo deformacijų. Impregnuoti sienų karkaso medieną nėra privaloma. Mūsų skydų technologija remiasi skandinavų statybos principais, kur dauguma namų yra karkasiniai ir jų karkaso mediena neimpregnuojama. Praktiškai impregnavimas šiek tiek pagerintų priešgaisrines savybes, tačiau nėra tokio impregnanto, kuris visiškai sustabdytų ugnį.

Karkasinės Statybos Ypatumai

Karkasinė statyba susiformavo kaip pigus, patogus ir paprastas statybos būdas. Tačiau pigesnė negu tam tikra nustatyta riba ji negali tapti, nes čia ypač svarbi medžiagų kokybė ir darbo kultūra. Yra keli konstrukciniai reikalavimai, kurių negalima pažeisti. Mediena turi būti išdžiovinta ir impregnuota tiek, kiek reikalaujama, nes kitaip ji pradės suktis ir geriausiu atveju sugadins visą apdailą, o blogiausiu - persikreips ir pats namas. Šilumos, garo ir vėjo izoliacijos turi būti įrengtos nepriekaištingai, kitaip lengvos skydinės dangos bus išpūstos, nebus jokios garso izoliacijos arba paprasčiausiai bus šalta. Karkasinė statyba pasižymi dar ir tuo, kad tokių namų negalima palikti porai metų pastovėti nebaigtų be langų ir durų, ji paprasčiausiai to neišlaikytų. Todėl prieš statybas reikia gerai pasiskaičiuoti lėšas. Ši statyba yra lanksti. Esant poreikiui, pastatytą namą ateityje galima praplėsti naujomis patalpomis.

Karkasinės konstrukcijos suteikia platesnes interjero dizaino galimybes. Lengvos atitvaros, nesugerdamos šilumos energijos iš patalpų oro, leidžia laisvai reguliuoti pastato vidaus temperatūros režimą.

Karkasinio Namo Statybos Etapai

Rangovo vykdoma namo statyba susideda iš etapų, kurie turi būti kruopščiai suplanuoti ir suderinti. Šis etapas yra paruošiamasis. Laikas, reikalingas visų statybinių brėžinių paruošimui, namo sąmatinės vertės paskaičiavimui, finansavimo organizavimui, įvairių leidimų gavimui, skiriasi priklausomai nuo šalies rajonų.

1. Pastato suplanavimas: Pirmame etape vykdomi pastato suplanavimo darbai. Linijų nuo žemės sklypo ribų nustatymui bus reikalingos matininkų paslaugos. Labai svarbu teisingai nustatyti brėžiniuose nurodytą pamatų duobės gylį ir dydį. Paprastai pastato suplanavimą galima atlikti per vieną dieną, jeigu nereikia nustatyti žemės sklypo ribų.
2. Pamatų įrengimas: Atlikus pastato suplanavimo darbus, statybos aikštelėje pradedamas pamatų duobės kasimas. Jei prie pamatų duobės yra geras priėjimas ir naudojami tinkami mechanizmai, duobės kasimas trunka ne ilgiau kaip vieną dieną. Profesionalus rangovas gali atlikti pamatų sienų įrengimo darbus per keletą dienų. Hidroizoliacijos, drenažo sistemos įrengimui aplink pamatus ir grunto užpylimui prireiks dar dviejų dienų. Augalinį sluoksnį reikia išsaugoti pamatų užpylimui ir apželdinimui, tai padeda sumažinti arba iš viso atsisakyti papildomo augalinio grunto atvežimo. Karkasiniai namai yra lengvi, todėl nereikia lieti masyvių pamatų. Anot specialistų, geriausia lieti monolitinius armuotus pamatus.
3. Karkaso ir stogo įrengimas: Dažniausiai namo ir stogo karkasas bei pati stogo danga įrengiama per dvi savaites. Tačiau toks laikotarpis yra realus tik tuomet, kai yra užtikrintas elektros tiekimas įrankiams ir mechanizmams.
4. Langų ir durų įstatymas: Baigus karkasą, įrengiami langai ir durys. Tam prireiks nuo kelių dienų iki savaitės.
5. Lauko apdaila: Apdailą lauko pusėje aplink rėmus atlieka dailidė-apdailininkas. Šis etapas pradedamas tada, kai yra pabaigti karkaso įrengimo darbai. Priklausomai nuo namo išorės apdailos tipo ir sudėtingumo, šio etapo darbai atliekami per vieną arba dvi savaites. Šiame etape paklojama vėjo izoliacinė plėvelė. Kai kuriais atvejais ji paklojama karkaso įrengimo metu. Taip pat šiame etape atliekami mūrinimo ir tinkavimo darbai, dailylentės įrengimas, tinkavimo darbai, kraštų apdailos darbai, karnizo latakų ir lietvamzdžių įrengimas, durų ir langų blokų sandarinimas. Šie darbai gali būti vykdomi kartu su lauko apdailos darbais, jei dirbant šilumos izoliacija apsaugota nuo lietaus.
6. Vidaus inžineriniai tinklai: Vandentiekio ir kanalizacijos vidiniai tinklai prijungiami prie lauko tinklų ir naudojimo taškų. Tuo pačiu metu montuojamos dušo kabinos ir vonios. Šiame etape įrengiama šildymo sistema, išvedžiojant ortakius arba vamzdžius, taip pat ventiliacijos - rekuperacijos sistema. Visame name įrengiama elektros ir komunikacijų instaliacija, priešgaisrinė signalizacija, televizijos ir kompiuteriniai tinklai.
7. Vidaus apdaila: Šio etapo darbai paprastai prasideda nuo lubų, grindų ir sienų įrengimo. Medinės apdailos detalės vidinėms durims, rėmams ir dekoratyviniams kraštams, mediniai laiptų turėklų stulpeliai ir turėklai įrengiami po to, kai lubos, grindys ir sienos jau paruoštos dažymui arba lakavimui. Šiame etape iš pradžių atliekami dažymo ir lakavimo darbai. Po to įrengiamos pakabinamos ir sieninės spintos bei kiti baldai, taip pat paklojamos sienų keraminės plytelės. Tuo pačiu metu galutinai prijungiami vandentiekio įrengimai, rozetės, jungikliai, šviestuvai ir priešgaisrinės signalizacijos linijos. Kartu instaliuojami šildymo elektros įrengimai, vandens šildytuvai, ventiliatoriai, skalbimo bei džiovinimo mašinos, įrengiamos orinio šildymo sistemos vėdinimo grotelės ir karšto vandens ar elektriniai radiatoriai.
8. Aplinkos sutvarkymas: Paskutinis etapas apima sklypo planavimą, privažiavimo keliukų, laiptelių ir takelių įrengimo, augalinio grunto užpylimo, krūmų ir medžių sodinimo darbus. Tuo pačiu metu atliekami aikštelės, pavėsinės ir tvoros įrengimo darbai, taip pat vandentiekio prisijungimas prie lauko tinklų. Paprastai darbai atliekami per vieną savaitę, tačiau kai kuriais atvejais gali prireikti daugiau laiko, jei pvz.

Karkasinio Namo Projektai ir Kainos

Karkasinio namo projektas - tai išsamus planas, kuriame numatoma visa būsimo būsto struktūra, techniniai sprendimai ir estetiniai sprendiniai. Jį sudaro architektūrinė dalis (namų išplanavimas, fasadai, stogo forma), konstrukcinė dalis (laikančiosios sienos, perdangos, pamatai), inžinerinės sistemos (šildymas, vėdinimas, elektra, vandentiekis) bei sąmatos dokumentacija.

Projekto kelias nuo idėjos iki įgyvendinimo dažniausiai susideda iš kelių etapų: poreikių analizės, preliminarių eskizų rengimo, techninio projekto parengimo, statybos leidimo gavimo ir, galiausiai, darbų vykdymo.

Statybos greitis: Dėl gamykloje paruoštų konstrukcijų karkasiniai namai statomi itin greitai - dažnai pilnai įrengtas būstas pastatomas per 3-6 mėnesius. Kaina: Individualūs karkasinių namų projektai pagal poreikius statybos kaina vidutiniškai svyruoja nuo 900 iki 1 500 €/m², priklausomai nuo pasirinktos apdailos, energinio efektyvumo lygio bei projekto sudėtingumo. Lietuvoje karkasinių namų projektų kaina paprastai svyruoja nuo 1 500 iki 5 000 € - priklausomai nuo namo dydžio, sudėtingumo ir pasirinktų paslaugų apimties.

Įmonės Siūlančios Karkasinius Namus

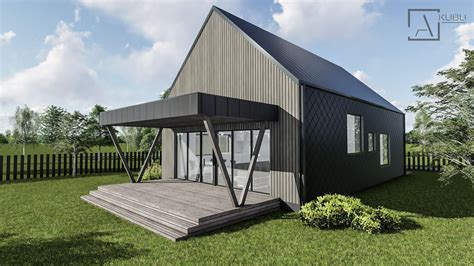

• A Kubu siūlo profesionaliai parengtus karkasinių namų projektus, kurie apima platų pasirinkimą - nuo kompaktiškų mažesnių namų iki erdvių būstų šeimai. Mūsų projektai išsiskiria šiuolaikišku dizainu, racionaliai išnaudotomis erdvėmis ir aukštais energinio efektyvumo standartais.
• Įmonė UAB „S. Danielius ir Ko“ naudodamasi naujausiomis technologijomis ir itin modernia technika gamina kokybiškus karkasinius bei skydinius namus. Visi šie namai yra šilti, tvirti, bei gali atitikti aukštus energijos sąnaudų, bei stiprumo reikalavimus.

Mūsų įmonė nekelia sau kiekybinių tikslų pagaminti kuo daugiau standartinių namų, o siekiame pagaminti tokius namus kokių norite Jūs. Todėl mūsų projektai yra individualūs, projektuojami su viena pažangiausių karkasinių namų projektavimo programų „SEMA“.

Karkasinio namo konstrukcijas 2-4 darbininkai vidutiniškai susirenka per 1-3 dienas. Pirmas žingsnis norit sukurti savo svajonių būstą prasideda būtent nuo projektavimo.

Pamatų Žymėjimo Darbai

Pirmas žingsnis, statant namą, yra statybos aikštelės nužymėjimas, t.y. tikslus namo ašių ir jų susikirtimo vietų nustatymas. Yra 2 keliai tiksliam pastato ašių nustatymui statybos aikštelėje. Pirmas kelias yra nužymėti ašis nuo šalia sklypo esamų objektų, tokių kaip gatvė ir pan., pagal atstumus nurodytus genplane. Tam yra naudojama 30-50 m ruletė. Antras kelias - naudojantis teodolitu, nužymėti ašis nuo šalia esamų reperių pagal genplane duotus kampus ir atstumus. Jeigu sklypas yra pakankamai horizontalus, geriausia naudoti pirmąjį metodą. Tačiau, jeigu statybos aikštelė yra nuožulni, geriausia, kad geodezininkas aikštelės nužymėjimą atliktų teodolitu.

Sklypo nužymėjimo darbams reikalingi: 30m ruletė, mediniai arba metaliniai kuoliukai, mūrininko virvė, plaktukas, svambalas. Prieš pradedant darbus turi būti tinkamai paruošta statybos aikštelė, t.y. išrauti namo statybai trukdantys krūmai bei medžiai, nuimtas augalinis sluoksnis, įrengti laikini pastatai, pažymėtos sklypo ribos. Tada nuo jų pagal genplaną surandama pirmojo namo kampo padėtis ir pažymima kuoliuku. Nuo šio kampo pagal planą atmatuojama kito kampo padėtis ir taip pat pažymima kuoliuku. Tokiu pat principu pažymimi visi likę namo kampai. Jeigu Jūsų namas yra stačiakampio plano, tai sužymėti likusius du kampus yra labai paprasta. Tačiau dažniausiai planas būna sudėtingesnis, t.y. namas sudarytas iš dviejų ar daugiau stačiakampių. Tokiu atveju geriausia naudoti sąlyginį stačiakampį, kurio plote tilptų visa arba didesnė namo dalis, o nuo pažymėtų jo kampų atidėti likusius namo kampus. Kai visi namo kampai atidėti, rulete yra patikrinami atstumai tarp ašių, o teodolitu - kampai tarp ašių. Be to, kampų įstrižainės turi būti vienodos.

Sekantis darbų etapas - tai aptvarų kiekviename būsimo pastato kampe įrengimas. Jeigu pastatas yra stačiakampio formos ir jo kraštinių ilgiai pakankamai dideli, tai aptvarai gali būti įrengiami ir tarpuose tarp kampų. Aptvarai turi būti pastatyti taip, kad netrukdytų duobės kasimui. Šalia aptvarų yra kalami kuoliukai, nustatomos jų altitudės. Pažymėjus ašis ant aptvarų, gali būti pradėti žemės darbai.

Turint kampų altitudes, atidėtas nuo reperių ar esamų objektų, galima spręsti apie tai, kokį grunto tūrį reikia iškasti. Jeigu pamatų duobė yra gili, jos kasimui yra naudojamas ekskavatorius. Šiuo atveju reikia pažymėti, kad apie 15-20 cm nuo rūsio grindų apačios turi būti paliktas nejudantis gruntas. Dalis iškasto grunto yra pakraunama į autosavivarčius ir išvežama, kita grunto dalis paliekama statybos aikštelėje pamatų užpylimui. Kai statybos aikštelėje nelieka pakankamai vietos grunto sandėliavimui, tai visas iškastas gruntas išvežamas. Jeigu pamatų duobė negili arba rūsys nenumatytas, žemės darbus tikslinga atlikti rankomis. Tokiais atvejais kasama ne duobė, o tranšėjos.

Iškasus duobę, yra ištempiama virvė, atitinkanti pastato ašis. Ašių susikirtimo vietose yra kabinamas svambalas. Nustatyta padėtis žemės paviršiuje pažymima kuoliuku. Taip fiksuojamos visų kampų padėtys.

Nustačius pastato ašių padėtis, pradedamas montuoti pamato padas. Jis gali būti 2 tipų: surenkamas iš pamatų blokų arba monolitinis. Padas dažniausiai priklauso nuo to, kokio tipo yra pamatai. Montuoti pamatus iš surenkamų blokų yra pigiausia, nebent pastatas yra nedidelis. Surenkamų pamatų įrengimas yra paprastas, nereikalaujantis didelių darbo sąnaudų. Pamatų blokų skaičių bei jų išdėstymo tvarką parenka architektas ir pateikia statybos brėžiniuose. Užsienyje jau senokai nenaudojami šie elementai, kadangi jų montavimui reikalingas kranas, kurio eksploatacija ne pigi, todėl ten paplitę monolitiniai pamatai. Tuo tarpu Lietuvoje jie nėra populiarūs, kadangi jų įrengimas reikalauja nemažai darbo sąnaudų. Užsienyje, o pastaruoju metu ir mūsų šalyje, populiarūs pamatai iš mažagabaričių elementų, t.y. Šių blokelių montavimui nereikalingas kranas, jį gali pakelti vienas darbininkas.

Sumontavus pasirinkto tipo pamatus, įrengiama jų vertikali bei horizontali hidroizoliacija. Horizontali hidroizoliacija - tai dažniausiai du sluoksniai ruberoido ant bituminės mastikos. Vertikali izoliacija susideda iš naftos bitumo sluoksnių.

Tolesnis darbų etapas - tai rūsio perdangos montavimas. Ji gali būti gelžbetoninė arba medinė. Gelžbetoninė būna surenkama, monolitinė nesurenkama arba monolitinė surenkama. Ekonomiškesnės yra surenkamos perdangos. Plokščių tipą ir skaičių architektas pateikia statybiniuose brėžiniuose. Monolitines perdangas tikslinga įrengti esant nedidelėms darbų apimtims. Vis labiau populiarėja mažagabaričių elementų perdangos, t.y. betoniniai blokeliai, padėti ant tam tikru atstumu išdėstytų gelžbetoninių sijų. Šių perdangų privalumas yra tas, kad ją gali montuoti 2 darbininkai, t.y. nereikalingas kranas.

Medinė perdanga ypač ekonomiška, kadangi jos montavimas paprastas, nereikalaujantis didelių darbo sąnaudų. Reikia pažymėti, kad šiuo atveju pamatai turi būti užbaigti monolitinio betono sluoksniu taip, kad galima būtų įstatyti inkarinius varžtus.

Įrengus perdangą, pamatai yra užpilami. Tuo baigiami pagrindiniai nulinio ciklo darbai.

Karkaso Montavimas

Jeigu rūsio perdanga yra medinė, namo karkaso montavimas pradedamas nuo grindis laikančios konstrukcijos įrengimo, t.y. medinio perdengimo. Jis metalinėmis detalėmis yra tvirtinamas prie gulekšnio, o šis inkariniais varžtais prie pamatų. Gulekšnis yra gaminamas iš ilgaamžės medienos rūšies, pvz. raudonmedžio. Jeigu pamatų paviršius nėra horizontalus, jį būtina išlyginti betonu.

Gulekšnis turi būti pritvirtintas taip, kad netrukdytų išorės apdailai ir papildomo izoliacinio sluoksnio įrengimui. Medinės perdengimo sijos yra naudojamos tada, kai atstumai tarp laikančių sienų yra palyginti dideli. Dažniausiai naudojamos ištisinės arba klijuotos (gali būti sukaltos) sijos. Jei sijos galas yra įleistas į pamate padarytą ertmę, jis būtinai turi būti padengtas apsaugine danga, o tarp pamato ir sijos paliktas oro tarpas medžio “kvėpavimui”. Jeigu atstumai tarp sienų nėra dideli, patogiau naudoti ilginių konstrukcijas. Ilginiai dažniausiai yra vientisa medinė konstrukcija, išdėstyta tankiau nei sijos.

Pamatų išoriniu perimetru šios konstrukcijos yra sujungiamos taip vadinamu išoriniu ilginiu. Be to, bendro visų ilginių darbo užtikrinimui yra naudojami horizontalūs ryšiai, išdėstyti pagal konstrukcinius reikalavimus. Pastarieji gali būti tiek mediniai, tiek metaliniai.

Įrengus medinį perdengimą, yra tikslinga sumontuoti juodgrindes. Geriausiai tinkanti medžiaga joms - drėgmei atspari, maždaug 18cm storio fanera arba OSB plokštė.

Sumontavus grindis laikančią konstrukciją, pradedamas montuoti sienų karkasas. Jį sudaro 50x100 mm arba 50x150 mm tašai ir metaliniai arba mediniai tarpusavyje susikertantys ryšiai. Medinis karkasas susideda iš vertikalių ir horizontalių elementų. Vertikalūs elementai (spyriai) yra išdėstomi kas 0,5 m, o jų ilgis maždaug atitinka patalpos aukštį. Sienų segmentai montuojami ant pirmo aukšto grindų, po to pakeliami ir užtvirtinami.

Konstruojant karkasą, yra paliekamos angos langams bei durims, taip pat pažymimos vietos vidinėms sienoms. Jeigu konstruojamas išorinės sienos karkasas, tai kraštinis spyris (vienos iš susikertančių sienų) turi būti sudarytas iš 2 tašų, sujungtų trimis, maždaug 30cm kaladėlėmis. Tai daroma siekiant išvengti šalčio tiltelių.

6 m ilgio sieną gali montuoti trys žmonės. Naudojantis laikinais ryšiais, išdėtytais statmenai ir išilgai sienai, yra fiksuojama jos padėtis gulsčiuku ir virve. Tokiu būdu sumontuojamos visos namo sienos, ir, įsitikinus, kad jų padėtis teisinga, tarpusavyje sutvirtinamos vinimis. Jeigu pastatas yra 2 aukštų, įrengus tarpaukštinį perdengimą pagal anksčiau aprašytą metodiką, konstruojamos antro aukšto vidaus ir išorės sienos.

Paskutinis karkaso montavimo etapas - stogo konstrukcija. Pagrindiniai stogo apkrovą perimantys elementai yra gegnės. Jeigu Jūsų namas yra be mansardos, patogu naudoti medines stogo santvaras. Jos gana paprastai ir greitai sukonstruojamos tiek gamykloje, tiek statybos aikštelėje. Tam naudojami mediniai strypai bei specialūs metaliniai andėklai jų sujungimui.

Sienų Šiltinimas

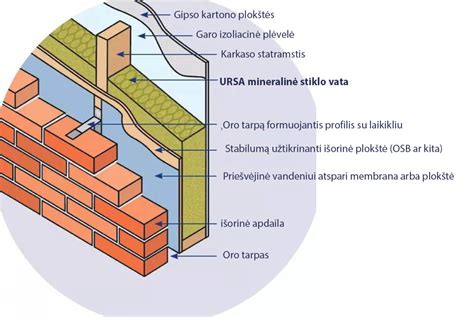

Sienų konstrukcijos storį apsprendžia jai keliami šiluminiai reikalavimai. Pagal Lietuvoje galiojančias statybos normas “Pastatų atitvarų šiluminė technika”, išorinių sienų varža, esant vidaus temperatūrai +18o C, turi būti ne mažesnė kaip 3 kv.m C/W. Pasirenkant geras šilumines savybes turinčias medžiagas, dažniausiai pakanka 15cm termoizoliacinio sluoksnio. Rūsio sienos dažniausiai yra apšiltinamos iš vidaus.

Reikia pastebėti, kad šaltuoju metų periodu, susidarius temperatūrų skirtumui, iš rūsio išorėn einantis garo srautas gali kauptis termoiziliacinėje medžiagoje. Šis procesas rūsio sienų apšiltinimo medžiagai pavojingesnis negu pastato sienoms, kadangi storas rūsio sienos betono sluoksnis turi nemažą garinę varžą. Be to, o rūsio oro drėgnumas didesnis negu gyvenamųjų patalpų. Todėl joms apšiltinti naudojamoms medžiagoms keliami padidinti atsparumo drėgmei reikalavimai. Panašiai apšiltinamos ir antžeminės pastato sienos. Termoizoliacinės medžiagos - dažniausiai akmens, mineralinės ar stiklo vatos plokštės, dedamos tarp medinio karkaso statramsčių.

Karkasinio Namo Statybos Kainos Pavyzdys

Pastaba: Kainos yra orientacinės ir gali skirtis priklausomai nuo medžiagų, rangovo ir regiono.
