Pasitaiko atvejų, kai jau įpusėjus statybai ar pradėjus rūpintis statybos užbaigimo dokumentu, statytojas nustemba, kad reikia pateikti ne tik techninį projektą, bet ir darbo projektą arba techninį darbo projektą. Nors tai nėra naujas reikalavimas, dėl jo nepaisymo, pasak statybos inspektorių, neretai stringa statybos užbaigimo procedūros.
„Gavę statybą leidžiantį dokumentą (SLD) pagal techninį projektą statytojai mano, kad to pakanka teisėtai vykdyti statybą. Tačiau jei ir neprivaloma statybos projektą rengti dviem etapais, tai nereiškia, kad nebūtinas darbo projektas.
Techninis Projektas ir Darbo Projektas: Esminiai Skirtumai
Dviem etapais, techninis projektas ir darbo projektai, rengiamas statybos, rekonstravimo ir kapitalinio remonto atveju, kai taikant Viešųjų pirkimų įstatymą statybos rangovas parenkamas pagal techninį projektą arba statytojui pageidaujant. Pastato atnaujinimo (modernizavimo) atveju - investicijų planas ar investicijų projektas ir techninis darbo projektas.
Techninis projektas yra vientisas dokumentas, kurio pagrindu atliekama projekto ekspertizė (kai ji privaloma ar kai to pageidauja statytojas), gaunamas SLD, parenkamas statinio statybos rangovas, rengiamas darbo projektas ir t. t.
Taigi darbo projektas - projekto antrasis etapas, techninio projekto tąsa, kuriame detalizuojami techninio projekto sprendiniai. Pagal darbo projektą, įvertinus techninio projekto technines specifikacijas, gaminami statybinių konstrukcijų ir inžinerinių sistemų elementai, vykdomi statybos darbai. Užbaigus statyti statinį, darbo projekto brėžiniai pažymimi žyma „Taip pastatyta“.
- Techninis projektas: Tai projekto pirmasis ir pagrindinis etapas (visais atvejais privalomas), kurio sprendiniai detalizuojami darbo projekte.
- Darbo projektas: Tai antrasis projektavimo etapas, Techninio projekto tąsa, kuriame detalizuojami Techninio projekto sprendiniai ir pagal kurį atliekami statybos darbai.
Techninis projektas rengiamas kaip vientisas dokumentas, nustatantis projektuojamo statinio esminius, funkcinius (paskirties), architektūros (estetinius), technologijos, techninius, ekonominius, kokybės reikalavimus, bei kitus jo rodiklius ir charakteristikas. Techninis projektas apima išsamų statinių projektavimo planą, kuriame yra nustatomi visi statybos darbai, naudojami resursai, konstrukcijos ir inžineriniai sprendimai. Šis techninis projektas yra esminis ne tik norint pradėti statybas, bet ir siekiant gauti leidimą statyboms.
Valstybės institucijos dažnai reikalauja pateikti išsamų techninį projektą, kad įsitikintų, jog planuojamos statybos atitiks visus reglamentus ir standartus bei nekels pavojų aplinkai ar žmonių saugumui. Be to, turint techninį projektą, statybininkai ir inžinieriai gali efektyviai planuoti ir vykdyti statybos darbus, užtikrindami jų kokybę ir efektyvumą.
Kas Rengia Darbo Projektą?
Kai iškart neparengtas techninis darbo projektas, darbo projektą turi rengti techninį projektą parengęs projektuotojas.
„Kitas projektuotojas gali rengti darbo projektą, jei techninio projekto autorius nutraukė projektavimo veiklą arba nebeegzistuoja, arba jis neprieštaravo, kad darbo projektą parengtų kitas projektuotojas. Taip pat pats techninio projekto autorius, gavęs statytojo sutikimą raštu, gali pasamdyti kitą projektuotoją darbo projektui parengti“, - paaiškina R. Šis reikalavimas netaikomas ir tuo atveju, kai statybos darbai perkami kartu su projektavimo darbais (pagal statytojo parengtą techninį projektą) ir statybos rangovas atrenkamas konkurso būdu.
Kaip minėta, statybos darbai turi būti atliekami pagal darbo projektą ar techninį darbo projektą. Laiku neparengus nustatytos sudėties projekto, sprendimus tenka priimti tiesiog statybvietėje, dėl ko kyla rizika darbus atlikti nekokybiškai ar net pažeisti esminius statinio projekto sprendinius.
Pasyvaus Namo Projektavimas
Pasyvaus namo koncepcija - tai požiūris į pastato ekonomiškumą, aukštą kokybę, sveiką mikroklimatą ir ilgalaikiškumą. Pasyvaus namo planas yra laiko patikrintas energiją taupančių namų projektavimo standartas. Tokio namo eksploatacijai reikia apie 90 procentų mažiau energijos, lyginant su dauguma pastatų. Taigi, pasyviųjų namų savininkams nuolatinis energijos šaltinių kainų augimas nėra toks svarbus.
Pasyviame name ištisus metus palaikoma stabili - apie 20 laipsnių - temperatūra. Pasyvaus namo patalpose cirkuliuoja nuolatos vėdinamas ir itin kokybiškas oras. Namo viduje, tarp patalpų, nėra ryškių temperatūrų skirtumų ar skersvėjų. Tačiau pasyvus namas nėra sudėtingas mechanizmas.
- Sandarumas - ne daugiau nei 0.6 h-1, t.y.
Atliekant pasyvaus namo projektą svarbu nepamiršti estetinių principų. Pasyvių namų projektai dažniausiai būna lakoniški, racionalūs, dažniausiai naudojamos paprastos geometrinės formos. Pasyvus namas gali būti vieno ar dviejų aukštų. Pasyviems namams būdingi uždari, paprastų geometrinių formų namų planai.

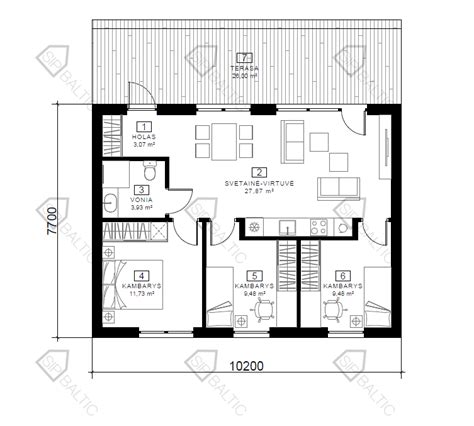

Projektuojant namą, labai svarbu parinkti tinkamą patalpų išdėstymą. Skirtingas patalpų funkcines grupes suprojektuoti į teisingas pasaulio šalis. Esame įsitikinę , kad aukštai architektūrinei kokybei visai nebūtina visa architektūrinių priemonių paletė. Ieškome kompromiso, kad namas būtų ekonomiškas, jo plotas optimalus šeimos poreikiams tenkinti, pastatytas iš vietinių ekologiškų medžiagų, atitinkantis saulės architektūros projektavimo principus ir vizualiai patrauklus.
Pagrindinės siekiamybės: draugiškumas aplinkai, darna su žemės reljefu, ekologiškos, vietinės statybinės medžiagos, ekonomiškumas, kompaktiškumas, estetika. Aukščiausiai kokybei pasiekti, kuriant pasyvaus namo projektą , naudojame 3D modeliavimo programas, kuriame trimačius modelius.
Rąstinių Namų Projektavimas
Ne tik Lietuvoje, bet ir visame pasaulyje populiarėja rąstinių namų projektavimas ir statyba. Mediniai gali būti ne tik sodo nameliai, pirtys ar gyvenamieji namai, bet ir didesnės apimties projektai (restoranai, poilsio bazės, viešbučiai ir pan.). Šiuo metu Lietuvoje rąstinių namų projektavimas yra pakankamai laisvas, dar nėra susiformavusi konkreti, vientisa stilistika. Dažniausiai projektuojami kanadietiško, skandinaviško, amerikietiško ar rusiško tipo rąstinių namų planai ir architektūra.
Rąstinių namų projektavimas ir statyba tiesiogiai priklauso nuo būsimų namo savininkų poreikių, todėl galima išskirti du tipus - gyvenamieji (nuolatiniam gyvenimui) ir sodybos (skirti tik poilsiui). Nuo pastato paskirties priklausys ir rąstinių namų planai, formos, naudojamos medžiagos, projektuojama aplinka.
Vienas iš mėgstamiausių pagalbinių statinių sodybose - rąstinės pirtys. Jų projektavimas labai paprastas - pirtį galima prijungti prie kiemo pastatų grupės (antrojo plano) arba statyti atskirai, atokiau. Tradiciniai sodybų, poilsio namų planai dažniausiai vientiso stačiakampio formos, tačiau yra sutinkami ir artimi kvadratui namų planai. Namo centrinėje dalyje patogu įrengti židinį ar kitą įrenginį, kuris skleistų šilumą, tolygiai pasiskirstančią po visą namą.
Kadangi šiltu metų laiku didesnė laiko dalis yra praleidžiama lauke, terasoje ar verandoje, tai ir vasarnamio pagrindinis plotas neturėtų būti toks didelis kaip gyvenamojo namo. Projektavimas bus optimalesnis, jei vengsime koridorių ir prieškambarių, geriau sujungti kelias funkcijas vienoje patalpoje, pavyzdžiui, valgomąjį ar laiptinę su virtuve, verandą su prieškambariu ir pan.
Jeigu tradicinis projektavimas netenkina, galima suteikti rąstiniam pastatui daugiau šiuolaikiškumo architektūrinėmis formomis išeinant iš minėto stačiakampio plano ir iš įprasto taisyklingo dvišlaičio stogo. Rąstinio pastato projektavimas neapsieina be architektūrinės išraiškos formavimo elementų, kurių pagrindinis yra pats rąstas. Skirtingai apdirbti, skirtingų formų ir apimties rąstai gali visiškai pakeisti to paties pastato išvaizdą. Galima naudoti apdirbtos (apipjautos) medienos rąstus, natūraliai apvalios formos arba klijuotos medienos rąstų profilius.
Namai, kurių projektavime panaudoti rąstai, puikiai tinka bet kokioms klimato sąlygoms, kadangi juose vasarą nekaršta, o žiemą nešalta. Mediena turi savybę kaupti šilumą vasaros metu ir saugoti ją per visą žiemą. Tačiau, užklupus dideliems karščiams, mediniame name bus visada vėsu, nesijaus tvankumo. Mediena atitinka visus higieninius reikalavimus, jos šilumos perdavimo savybės yra geresnės už daugumą mūrinių namų.
Lapuočių mediena nėra tinkama namų statybai, nes yra linkusi deformuotis, ne taip gerai išsaugo šilumą, yra brangesnė. Spygliuočių rąstai mažiau deformuojasi, puikiai išlaiko šilumą, juose likę sakai teigiamai veikia rąstiniame name gyvenančių žmonių kvėpavimo takus, rąstai palaiko natūralų drėgmės balansą viduje. Paprastai prie natūralaus rąsto labiausiai dera tokios pat natūralios medžiagos kaip akmuo, medis ar molis.
Protingo Namo Projektavimas
Protingas namas suteikia būstams ne tik daugiau komforto, bet ir sudaro galimybę taupyti energiją, operatyviai praneša apie susidariusias kritines situacijas, didina būsto saugumą. Protingas namas (angl. „Smart House“) - tai suprojektuotas namas su išmania automatine sistema, kuri sujungia ir valdo įvairius elektros įrenginius bei buitinę techniką: apsaugą, oro kondicionavimą, šildymą, ventiliaciją, šviesą ir kt.
Sistemos pagrindas - tai kompiuteris su specialia programine įranga, nuo kurios į visą pastatą ar butą išvedžiojami laidai. Jūs ne tik reguliuojate apšvietimo intensyvumą, bet apšvietimas automatiškai įsijungia vos įėjus į kambarį, ar išsijungia išėjus iš jo. Būsto kompiuterinės sistemos apšvietimo valdymas dizaineriams suteikia galimybę realizuoti drąsiausius sumanymus, o projektuotojams - galimybę apšvietimą derinti su rezerviniu elektros tiekimu. Būsto kompiuterinė sistema naudoja įvairius apšvietimo scenarijus.
Kiekvienoje projekto patalpoje galime nustatyti skirtingą temperatūrą, keisti ją atsižvelgdami į paros laiką, pvz., galime užprogramuoti, kad namai būtų pradėti šildyti prieš mums grįžtant į namus. Patogi valdymo sąsaja personaliniame kompiuteryje, LCD valdymo panelėje ar mobiliajame telefone leidžia nustatyti kalendorinį dienos ir nakties temperatūros palaikymo grafiką dienai arba savaitei.
„Protingo namo“ sistema gali pastebėti įsilaužimus į namų teritoriją, vandens ar dujų nuotėkį. Protingo namo priežiūra tampa daug greitesnė ir patogesnė nei suprojektuoto tipinio namo. Daugelį darbų galima atlikti automatiniu būdu, pvz., laistyti pievelę ar prižiūrėti baseiną. Automatinė ledo tirpinimo sistema žiemą neleidžia apledėti jūsų laiptams ar lietvamzdžiams. Garažų valdymas suteikia galimybę įleisti svečius ne tik būnant namuose, bet ir pasinaudojant mobiliuoju telefonu ar internetu.
Prie „protingų namų“ tinklo galima prijungti ir vaizdo bei garso techniką. „Protingo namo“ sistemos vartotojas pats gali konfigūruoti scenarijų, t.y. vieno mygtuko paspaudimu nustatyti visą namo įrangą į pageidaujamą būseną. Mūsų sistema - Jūsų scenarijai. Jie gali apimti tiek visas, tiek keletą name esančių inžinerinių sistemų.
Scenarijų pavyzdžiai:
- Viskas išjungta. Vienu paspaudimu išjungiate nustatytą įrangą namuose - įjungtus šviestuvus, veikiančią aparatūrą, šildymo prietaisus, potencialiai pavojingai be priežiūros paliktus prietaisus. Išjungti viską galite įprastiniu jungikliu, distanciniu pulteliu, naudodamiesi sistemos valdymo grafine sąsaja ar tiesiog įjungę apsaugos signalizaciją.
- Atostogos.
- Grįžtu namo.
- Apšvietimo scenos. Iš anksto numatyti šviestuvų ir jų apšvietimo intensyvumo lygiai leidžia sukurti komfortišką aplinką.
- Naktis.
Pamatų Projektavimas ir Įrengimas
Pamatai yra viena iš pagrindinių namo konstrukcinių dalių. Pradėjus planuoti naujo namo statybą ir pradedant projektuoti naują namą, reikėtų nepamiršti, kad nuo pasirinkto konstrukcijų tipo priklausys pastato svoris , kuriuo jis remsis į pamatus. Pamatų konstrukcija taip pat priklauso nuo sklypo gruntų, slūgsančių po pamatais, sklypo reljefo ypatybių.
Pirmasis etapas parenkant būsimus pamatus turėtų būti inžineriniai geologiniai tyrimai. Kiekvienas gruntas - smėlis, molis ar priemolis - turi skirtingas fizikines savybes. Todėl tik nustačius grunto atsparumą, bus aišku, kokį namo svorį atlaikys konkretus gruntas. Neatlikus geologinių tyrimų, skaičiavimai gali būti netikslūs.
Įrengiant pamatus, svarbu įvertinti įšalo gylį. Žemės įšalo jėga sukuria milžinišką į viršų nukreiptą jėgą. Grunto plėtimosi priežastis yra jame esantis vanduo, kuris, esant neigiamai temperatūrai, virsdamas ledu plečiasi. Lietuvoje įprasta manyti, kad gruntas įšąla iki 1,2 m. Tačiau reikia nepamiršti, kad kiekvieno grunto įšalo gylis skirtingas, pvz., smėlio įšalo gylis yra 1,2 m, molio ar priemolio - 1,5 m. Todėl ir pamatų gylis priklauso nuo grunto. Molio ir priemolio grunte, turinčiame savybę išbrinkti, pamato gylis turi būti 10-25 cm žemiau įšalo gylio. Smėlio grunte pamato gylis, nepriklausomai nuo įšalo gylio, turi būti 0,5 m žemiau įšalo lygio.
Siekiant apsaugoti namo pamatus nuo gruntinio ir kritulių vandens, būtina tinkamai įrengti hidroizoliaciją.
- Vertikali hidroizoliacija įrengiama, kad pamato betonas nešlaptų ir būtų išvengta sušalimo-atšalimo ciklų, nes tai palaipsniui ardo vientisą betono masę ir pamatai yra.
- Horizontali hidroizoliacija įrengiama tam, kad drėgmė, esanti konstrukcijose, nekiltų į viršų ir nepereitų į sienas.
Šiuolaikinėje statyboje naudojamas platus spektras hidroizoliacinių medžiagų: bitumo pagrindu pagamintos klijuojamos, tepamos, ruloninės medžiagos, plastikinės membranos, sintetinės geotekstilinės medžiagos. Specialistai išskiria kelias esmines hidroizoliacinių medžiagų grupes: klijuojamos arba tepamos (pagrindas - bitumas), įsiskverbiančios į mūrą (cheminės kilmės) ir bentonitinės dangos (molio pagrindu).
Svarbu atminti, kad reikia ne tik tinkamai parinkti hidroizoliacinę medžiagą, bet ir kokybiškai atlikti statybos darbus. Jei pamatus hidroizoliuosime atmestinai, po kelių metų gali tekti iš naujo atkasti pamatus ir įrengti naują hidroizoliacinę dangą.
Siekiant sumažinti šilumos nuostolius, pamatus būtina apšiltinti per grunto įšalo gylį. Paprastai apšiltinant pamatus naudojamas ekstrūdinis putų polistirenas.
Pamatai gali būti klasifikuojami pagal įvairius požymius - dažniausiai pagal įrengimo būdą ir metodus, taikomus jų laikomajai galiai skaičiuoti.
Pamatų Tipai
Poliniai pamatai pastato apkrovą pagrindui perduoda padu ir šonais, todėl įtempimai sklinda apimdami didelį grunto tūrį. Poliniai pamatai nusėda mažai, jų pagrindo laikomoji galia didelė, todėl yra tinkami statiniams, kurie yra jautrūs nuosėdžiams. Šie pamatai dažniausiai įrengiami, kai žemės paviršiuje slūgso silpni gruntai (smėlis, priesmėlis, mišrus gruntas). Polių gylis dažniausiai yra nuo 6 iki 12 m.
Polinių pamatų privalumai:
Įrengiant polinius pamatus gerokai sumažėja žemės darbų mastas, nes polio vietoje gruntas išgręžiamas lokaliai, tik tiek, kiek užima polis. Be to, sumažėja medžiagų kiekis - betono reikia net 40 proc. mažiau. Dėl šių priežasčių pasirinkus polinius pamatus galima sumažinti ne tik žemės darbų išlaidas, bet ir laiko sąnaudas.
Polinių pamatų tipai:
- Labiausiai paplitę yra gręžtiniai poliai, nes jie nereikalauja ypatingos įrangos. Gręžtinių polių skerspjūvių, priklausomai nuo rangovo turimos įrangos, skersmuo kinta nuo 300 mm iki 1200 mm. Populiariausias skersmuo lengvų konstrukcijų statiniams yra 400-600 mm. Gręžtiniai poliniai pamatai tinkamiausi lengvų konstrukcijų pastatams. Tačiau juos galima įrengti ne visur, gręžtiniai pamatai netinka smėlio ar durpiniams gruntams.
- Spraustiniai poliai įrengiami neiškasant ar kitokiu būdu nešalinant grunto. Tokie poliai įspaudžiami taikant kalimą, vibravimą arba šių metodų derinį. Spraustiniai poliai gali būti įrengiami bet kokiame grunte. Kaltiniai poliai yra surenkami, jie gaminami gamykloje.
Seklieji pamatai statomi iškastoje duobėje, kurios kraštai, pastačius pamatą, užpilami gruntu. Jie perduoda apkrovą pagrindui tiktai padu, todėl jų medžiagos stiprumas išnaudojamas neefektyviai. Sekliųjų pamatų gylis techniniu ir ekonominiu požiūriu turėtų būti ne didesnis kaip 3-5 m. Sekliuosius pamatus galime įrengti stabilios struktūros gruntuose, kur gruntinis vanduo nesukelia sunkumų atliekant pamatų įrengimo darbus. Sekliųjų pamatų konstrukcija gali būti monolitinė arba surenkama (blokiniai). Monolitiniai seklieji pamatai turi nemenką konstrukcinį pranašumą - suformuojamas vientisas monolitas eksploatacijoje pasižymintis stabilumu.
Gilieji pamatai naudojami, kai stiprus gruntas slūgso giliai (10-60 m). Jie pastato apkrovą pagrindui perduoda padu ir šonais. Gilieji pamatai yra standūs, gali priimti dideles horizontalias jėgas. Tokie pamatai sėda nedaug, todėl įrengiami pastatams, kurie pagrindui perduoda dideles vertikalias bei horizontalias apkrovas ir kai arti žemės paviršiaus slūgstančių gruntų stiprumas nepakankamas.
Kokius pamatus pasirinkti? Kiekvienam namui pamatus reikia parinkti individualiai, atsižvelgiant į grunto savybes, pastato konstrukcijų tipą bei sklypo reljefą. Šiuo metu statybose populiarėja poliniai pamatai.
Techninio Darbo Projekto Rengimas
Mūsų komanda atlieka techninio darbo projekto rengimo paslaugas, užtikrindama aukštą profesionalumo lygį ir atidų požiūrį į kiekvieną projektą. Techninis darbo projektas yra būtinas žingsnis norint detaliai apibrėžti statybos darbų atlikimo eigą, remiantis anksčiau parengtu techniniu projektu.
Techninio Darbo Projekto Eiga
- Pradinė analizė ir planavimas. Procesas prasideda nuo esamos situacijos ir dokumentacijos analizės. Mūsų projekto vadovas suformuoja darbo komandą ir nustato pagrindinius projekto tikslus bei gaires kartu su užsakovu.
- Techninio projekto peržiūra. Remiamasi jau parengtu techniniu projektu, kuris nustato pagrindines pastato charakteristikas ir parametrus. Šiame etape įvertinami visi techniniai sprendimai ir planuojama, kaip juos detaliai įgyvendinti darbo projekto stadijoje.
- Darbo projekto detalizavimas. Parengiami išsamūs darbo projekto dokumentai, kurie apima visus techninius ir inžinerinius sprendimus, reikalingus statybos darbams atlikti. Tai apima:
- Detalius brėžinius
- Technines specifikacijas
- Medžiagų sąrašus
- Darbų atlikimo seką ir metodiką
Visame proceso metu užtikrinamas nuolatinis bendradarbiavimas su atitinkamomis institucijomis, kad visi sprendimai atitiktų normatyvinius reikalavimus.
- Projekto patvirtinimas ir įgyvendinimas. Sukomplektuotas techninis darbo projektas talpinamas į Infostatybą arba kitą reikiamą sistemą, siekiant gauti statybos leidimą. Projekto vadovas užtikrina, kad visi darbai būtų atliekami pagal patvirtintus planus ir specifikacijas.
Patirtis ir profesionalumas.
Kodėl rinktis mus?
Techninis darbo projektas dažnai naudojamas daugiabučių pastatų atnaujinimo ir modernizavimo projektuose, taip pat visuomeninių ir ypatingų statinių statybos atvejuose. Mes suprantame, kad kiekvienas projektas yra unikalus, todėl siekiame pasiūlyti individualizuotus sprendimus, atitinkančius jūsų poreikius.
Jeigu jums reikia profesionalios pagalbos rengiant techninį darbo projektą, kviečiame kreiptis į mus.
