Kas yra skydinis namas?
Skydinis namas - tai namas pastatytas iš ceche pagamintų skydų ir sumontuoti statybos aikštelėje. Skydinis namas - tai, kai visas karkaso gaminimas, surinkimas, šiltinimas, vidaus bei išorės apdailos procesas vyksta ceche, o pagaminti skydai sumontuojami statybos aikštelėje.
Skydiniai namai nuo karkasinių skiriasi tuo, kad skydai gaminami ceche ir tik po to montuojami statybos aikštelėje. Skydo konstrukcija susideda iš medinio karkaso, plokščių, izoliacinių medžiagų ir apdailos. Medinio karkaso vidinė dalis yra užpildoma akmens arba stiklo vata. Garo izoliacijai naudojama stabilizuota polietileno plėvelė. Tokia daugiakomponentė konstrukcija garantuoja geras skydo šilumines savybes.
Skydinės Statybos Ypatumai
- Efektyvumas
- Kaina
- Ekologiniai privalumai
- Dizaino galimybės
Skydinė statyba - vis labiau populiarėjantis, efektyvus ir modernus gyvemųjų namų, pirčių, garažų ir kitų statinių statybos būdas, kuris vertinamas dėl efektyvumo, kainos, ekologinių privalumų bei dizaino galimybių. Skydiniai namai statomi naudojant iš anksto pagamintus karkasus, kurie gamykloje surenkami į didesnes dalis, o vėliau transportuojami į statybvietę ir ten surenkami į pilną namą. Tokia technologija leidžia sumažinti statybos laiką ir kaštus bei užtikrina aukštą statinio kokybę bei tikslumą.
Be to, skydiniai namai pasižymi puikiomis šilumos izoliacinėmis savybėmis, todėl yra energetiškai efektyvūs ir draugiški aplinkai.
Skydinių namų privalumai
Skydiniai namai yra viena populiariausių statybos technologijų užsienyje. Šių namų statyba yra ekonomiška ir draugiška aplinkai, tokio pastato eksploatacijos kaštai yra mažesni nei namo iš blokelių. Ši statybos technologija įsitvirtino dėl paprasto ir greito statybos būdo bei ekologiškumo. Modernios architektūrinės tendencijos, naujos statybinės medžiagos ir technologijos suteikia vis daugiau galimybių gaminti surenkamus skydinius namus.
Skydinių - karkasinių namų gamyba Europoje pradėjo vystytis prieš 50 metų. Būtent tokiuose namuose gyvena dauguma Vokietijos, Norvegijos, Suomijos ir kitų šalių gyventojų. Šie skaičiai nuolat auga ir kitose šalyse.
Pagrindiniai skydinio namo elementai:
- Skydai
- Rėminės konstrukcijos
Medinio skydinio namo konstrukcijos: išorės ir vidaus sienos, perdanga, stogas, surenkami iš skydų. Kadangi skydinės sienos, denginiai ir perdangos gaminamos uždarose patalpose, todėl nepriklauso nuo oro sąlygų. Taip pasiekiama aukšta kokybė, nes yra didesnės galimybės naudoti specialią įrangą, kontroliuoti gamybos ir gaminių laikymo sąlygas.
Namo inžinerinė įranga ir apdaila gali būti atliekama gamykloje arba statybos aikštelėje. Skydinių namų gamybos technologijoje (kaip ir karkasinių namų) išvengiama “šlapių procesų”, sumažėja nepanaudotų medžiagų kiekis. Gamykloje pagaminto namo išbaigtumas gali būti iki 80 proc., surinkimas užtrunka iki kelių dienų, todėl išvengiama neigiamos blogo oro įtakos statybos kokybei. Vidaus apdailos darbus galima pradėti iškart po namo sumontavimo.
Išorės apdaila yra neribojama, galima pasirinkti medines dailylentes, tinką, mūrą ar klijuojamas klinkerio plyteles. Skydinių namų kaina yra mažesnė ir dėl palengvintų pamatų bei trumpo statybos ciklo.
Skydinio karkasinio namo projekto statyba | NThoUSE
Skydinių namų gamybos technologija
Pirmiausiai pagaminami ruošiniai mediniam karkasui. Naudojama džiovinta, obliuota 15 ± 3 proc. drėgnumo mediena. Ji turi būti rūšiuota pagal stiprumą vizualiniu arba mašininiu būdu ir atitinkamai paženklinta.
Mediena supjaunama kompiuterizuotomis staklėmis pagal reikiamą ilgį (± 1mm tikslumu). Pagal specifikaciją kiekvienam skydui supjaunamos medinės detalės. Jose padaromos išdrožos, pragręžiamos skylės. Kiekvieno skydo detalės pakuojamos atskiru paketu ir transportuojamos į skydų gamybos cechą.
Medinis karkasas kalamas ant pirmojo stalo iš tiksliai pagal ilgį supjautų ir paketu atvežtų ruošinių, tada tikrinamos įstrižainės, ilgis, plotis, angų matmenys. Sukaltas medinis karkasas transportoujamas ant sekančio gamybos stalo. Čia vakuminio lifto pagalba uždedamos plokštės, kurios yra tvirtinamos vinimis arba kabėmis automatiniu „tiltu“.
Stalius-staklininkas, kuris valdo šį „tiltą“, pritvirtina plokštes, išpjauna angas langams ir durims, išgręžia skyles elektros rozetėms. Tuo pačiu „tiltu“ išpjaunamos angos. Vėliau skydas apverčiamas, į jį dedama mineralinė vata su 1-2 cm įvarža., gofruoti vamzdeliai elektros instaliacijai. Užtempiama UV stabilizuota 0,2 mm storio garo izoliacinė plėvelė.
Išorinėms sienoms daromas 5 cm papildomas karkasas, į kurį dedama mineralinė vata ir gofruoti vamzdeliai elektros instaliacijai pravedžioti. Taip yra nepažeidžiama plėvelė. Tada dedama plokštė, kuri tvirtinama automatiniu tiltu, išpjaunamos angos ir išgręžiamos skylės. Į skydą įstatomi langai, atliekama angokrasčio apdaila.
Kadangi sienos gaminamos horizontalioje padėtyje ir spaudžiamos presais, namas eksploatacijos metu nesideformuoja. Namo gamyba trunka 2-4 savaites. Skydai, nukelti nuo gamybos linijos, pakuojami i paketą, kuris autokrautuvu kraunamas į automobilį ir gabenamas i statybvietę. Aukšta vidinių namo paviršių kokybė leidžia sumažinti išlaidas apdailos darbams, kurie dažniausiai yra ne pigūs.
Šia gamybos linija gaminami sienų, perdangų ir stogo skydai. Stogo skydai gaminami su „atviromis“ pastogėmis. Pastogių lentelės taip pat yra pritvirtinamos gamykloje. Tai leidžia sutaupyti laiko atliekant namo surinkimo ir apdailos darbus.
Skydinių namų statyba
Pamatai
Skydinio namo pamatų konstrukcijų sudėtingumas priklauso nuo pastato paskirties. Jei nedaromas rūsys arba yra aukšti gruntiniai vandenys, tai puikiai tinka gręžtiniai poliniai pamatai. Pogrindžiuose pagal projektą išvedžiojamos įvadinės inžinerinės komunikacijos.
Sienų montavimas

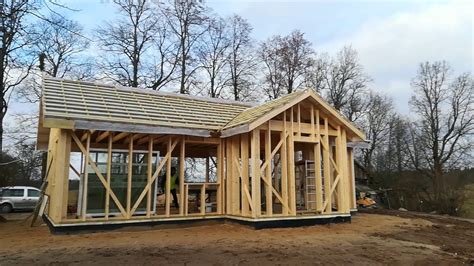

Montavimo darbai prasideda patikrinus pamatų matmenis ir išlyginus aukščius. Montavimas vyksta autokranu tiesiog iš autotransporto, todėl nereikalingos laikinos patalpos ir sandėliai statybvietėse. Montuojant naudojamos šiuolaikinės sandarinimo - hermetizavimo medžiagos, cinkuotos tvirtinimo detalės ir ankeriai (prie pamatų).
Sumontavus pirmojo aukšto sienas, toliau yra montuojama perdanga, antro aukšto sienos ir murlotai, ilginiai bei stogo skydai. Stogo konstrukciniai elementai gali būti tiekiami dalimis arba surinktais skydais. Paprastai montavimo darbai ant pamatų užtrunka apie 3-5 dienas.
Apdaila
Sumontavus sienas ir stoga pradedami namo apdailos darbai, kurie priklausomai nuo namo išbaigtumo, gali užtrukti iki mėnesio. Fasadų apdaila yra atliekama įvairiomis technologijomis: įvairių profilių dailylentėmis, cementinėmis, drožlių plokštėmis, sienas galima apmūryti arba tinkuoti. Taip pat namo sienos gali būti paruošiamos gamykloje su išorės apdaila.
Vidinė apdaila priklauso nuo kliento poreikių. Aukšta namo vidinių paviršių kokybė leidžia sumažinti apdailos darbų kainas, kurie dažniausiai yra labai brangūs. Namo apdaila iki visiško įrengimo trunka iki 4-6 savaičių, priklausomai nuo namo įrengimo lygio, medžiagų ir kt.
Taigi, skydinis namas puikiai tinka norintiems greitai ir kokybiškai pasistatyti šiltą, ekologišką ir patvarų namą.
Skydinių namų elementų sandara
Skydiniai (karkasiniai) namai statomi iš gamykloje paruoštų sienų skydų, su išorės ir vidaus apdaila arba be jos (pagal kliento pageidavimus). Gaminant lauko sienų segmentus naudojama išorinė apdaila, vėjo izoliacija ir apšiltinančios medžiagos. Vidinės sienos yra skirstomos į apkrovą laikančias bei standartines pertvaras, montuojamas ten, kur perimti konstrukcijų apkrovų nėra būtinybės.
Laikančių sienų elementai surenkami iš gipso kartono plokščių, šilumos/garso izoliacijos, kad atitiktų visus techninius standartus bei reikalavimus. Skyduose išpjaunamos ventiliacijos, durų bei langų angos. Esant poreikiui, langai ir durys sumontuojamos gamykloje.
Skydinio namo elementų pavyzdžiai
Toliau pateikiami skydinio namo elementų sandaros pavyzdžiai:
- Lauko siena (vertikali dailylentė):
- Fasado apdaila, vertikalios dailylentės.
- Horizontalūs grebėstai, 28x70mm, c/c 400mm.
- Oro tarpo lotelė, 45x45mm.
- SIGA difuzinė membrana.
- Papildomas karkasas, 45x95mm / Šilumos izoliacija, 100mm.
- Pagrindinis karkasas, 45x195mm / Šilumos izoliacija, 200mm.
- Garo barjero membrana.
- Fanera, 18mm, sienų standumui.
- Vidinė kamera, 45x45mm / Šilumos izoliacija, 50mm.
- Gipso kartono plokštės, 2×12.5mm.
- Grindys:
- Grindų danga.
- Armuotas betoninis sluoksnis, 70mm.
- Skiriamasis sluoksnis, PE plėvelė.
- Šilumos izoliacija, EPS 100, 50mm.
- Šilumos izoliacija, EPS 100, 100mm.
- Šilumos izoliacija, EPS 100, 100mm.
- Sutankintas smėlis.
- Stogas:
- Stogo danga.
- Stogo grebėstai.
- Oro tarpo lotelė, 45x45mm.
- Siga difuzinė membrana.
- Gegnė, suprojektuota pagal MiTek technologija / šilumos izoliacija, 200+150mm.
- Garo barjero membrana.
- Vidinė kamera, 45x45mm / šilumos izoliacija, 50mm.
- Gipso kartono plokštės, 2×12.5mm.
Skydinių namų kainos ir ekonominis naudingumas
Tai viena iš ekonomiškiausių mažaaukščių gyvenamųjų namų statybos technologijų. Skydinio karkasinio namo pusfabrikatinės “dėžutės” gamyba su montavimu ir pamatais - ~160Eur/1m². A+ klasės 80-100kv.m.
Skydinis karkasinis namas pasižymi mažesniu šiluminiu inertiškumu, dėl to patalpos įšyla greičiau sunaudojant mažiau šildymo energijos nei kitokios statybos technologijos name. Tai aktualu laikinai gyvenamajame name (pvz.: sodyba), tai leidžia greitai įšildyti patalpas iki komfortiškos temperatūros.
Faktoriai, lemiantys karkasinio namo statybos kainą:
- Namo plotas
- Namo projekto sudėtingumas
- Medžiagų kiekis ir tipas
- Vidaus apdailos tipas
Dažniausiai užduodami klausimai apie skydinius namus
- Ar skydiniai namai patikimi ir kokybiški? Skydiniai karkasiniai namai tinkami statyti seismiškai aktyviose zonose, atšiauraus klimato zonose ir tai patvirtina faktas, jog skydiniai karkasiniai namai yra plačiai paplitę ir turi gilias tradicijas JAV, Kanadoje, Vokietijoje, Skandinavijos šalyse, Didžiojoje Britanijoje.
- Ar skydinis namas "nekvėpuoja"? Kiekvienas kokybiškas namas ir neturi “kvėpuoti” per išorines atitvaras. Namo patalpos turi “kvėpuoti” per natūralią ir rekuperacinę vėdinimo sistemas.
- Ar gera garso izoliacija skydiniuose namuose? Garso izoliacija gali būti prasta, jeigu nebus naudojami atitinkami techniniai sprendimai garso izoliacijai padidinti, nepriklausomai nuo namo statybos technologijos.
- Ar skydiniai namai saugūs gaisro atveju? Medinis laikantysis karkasas yra paslėptas visiškai nedegios akmens vatos sluoksnyje ir apkaltas gipso kartono plokštėmis. Tokia kombinacija užtikrina reikiamą gaisrinės saugos klasę EI60.
Skydinių namų sandarumas ir šilumos izoliacija
Pagal STR 2.01.02:2016 „Pastatų energinio naudingumo projektavimas ir sertifikavimas“ A+ ir A++ klasės gyvenamosios paskirties pastatų sandarumas turi būti išmatuotas ir atitikti reikalavimą n50.N =0,6 (1/h) t.y. Siekiant užtikrinti skydinio karkasinio namo sandarumą, iš vidaus ir išorės įrengiami orui nepralaidūs kevalai iš plėvelių/membranų.
Iš pastato vidaus orui nelaidaus sluoksnio funkciją atlieka garų izoliacija, o iš išorės - vėjo izoliacinė membrana. Tačiau vien aptraukti pastatą iš vidaus ir išorės orui nelaidžiomis plėvelėmis nepakanka. Tam, kad pilnutinai ir kokybiškai užsandarinti namą, naudojame keletą produktų: Siga ir ProClima sandarinimo lipnias juostas, Hannoband savaime išsiplečiančias juostas, Soudal tepamąją sandarinimo mastiką, Bostik sandarinimo hermetikus.

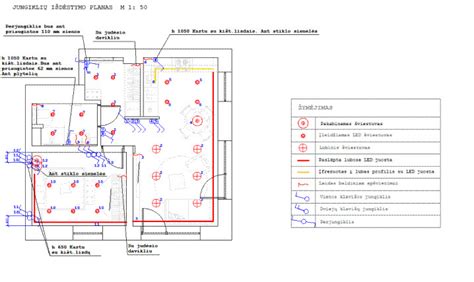

Vidaus inžineriniai tinklai išvedžiojami papildomame 50mm skersiniame karkase, kuris įrengiamas ant išorinių sienų ir lubų. Garų barjeras yra labai svarbus komponentas skydinio karkasinio namo konstrukcijoje.
Garų izoliacijos barjeras net tik sustabdo vandens garų difuziją į sieną, bet sustabdo oro judėjimą per sieną užtikrindama reikalingą namo sandarumą. Tad turi būti užtikrintas jos vientisumas ir sandarumas, o tam tikslui visos garo izoliacijos siūlės yra suklijuojamos specialia lipnia sandarinimo juosta arba klijuojančiu hermetiku, siekiama užklijuoti net mažiausius nesandarumus.
Garo izoliacijos sluoksnio įrengimui įprastai naudojama UV stabilizuota polietileno 200mkr storio plėvelė. Veikimo principas paprastas: garo izoliacija suvaržo oro ir vandens garų difuziją iš namo vidaus į lauką per išorės atitvaras, tokiu būdu šilumos izoliacijos sluoksnis apsaugomas nuo perteklinės drėgmės ir išlaikoma gera atitvaros šiluminė varža.
Puiki alternatyva yra aktyvi garų izoliacijos membrana. Ši membrana keičia savo garų pralaidumo savybes priklausomai nuo metų laiko. Šaltuoju metų laiku membranos struktūra uždaryta ir nepraleidžia garų iš namo vidaus, tad apsaugo konstrukcijas nuo perteklinės drėgmės.
Karkasinių skydinių namų šilumos izoliacijai dažniausiai naudojama mineralinė akmens vata (demblinė naudojama sienoms ir stogui, biri pučiama vata naudojama šaltai palėpei). Tačiau visada yra galimybė naudoti ir kitas šilumos izoliacijos medžiagas: stiklo vatą, medžio plaušo vatą, celiuliozės plaušo birią vatą, termoputas.
Charakteristika apibūdinanti medžiagos šilumines savybes yra šilumos laidumo koeficientas λd (pilnas pavadinimas - deklaruojamas šilumos laidumo koeficientas). Šį koeficientą pateikia medžiagos gamintojas ir kuo šis koeficientas mažesnis, tuo geresnė medžiaga kaip šilumos izoliacija. Atliekant šiluminius skaičiavimus koeficientas λd koreguojamas pagal STR 2.01.02:2016 „Pastatų energinio naudingumo projektavimas ir sertifikavimas“.
Šilumos laidumo koeficientų pataisos koeficientai dėl įdrėkimo
Žemiau pateiktoje lentelėje nurodyti skirtingų medžiagų pataisos koeficientai dėl įdrėkimo atitvaroje. Tam, kad gauti tikrąjį (projektinį) šilumos laidumo koeficientą λds reikia prie λd pridėti Δλω, t.y.
| Medžiaga | Δλω (W/mK) |
|---|---|
| Mineralinė vata | 0.004 |
| Stiklo vata | 0.005 |
| Medžio plaušo vata | 0.010 |
Pataisa dėl natūralaus įmirkimo gerokai pablogina kai kurių medžiagų šilumos laidumo savybes. Pagal Europos Sąjungos 2007 m. rugsėjo 1 d. priimtą sprendimą, visos statybose naudojamos konstrukcijos/medžiagos privalo turėti CE saugumo ženklą.
Karkasinės sienos laikančioji sistema
Karkasinės sienos laikančioji sistema yra spragotas medinis karkasas sukaltas iš medinių elementų. Statramsčiai šioje sistemoje perima vertikalią apkrovą ir perduoda ją žemiau esančioms konstrukcijoms. Virš langų, durų angų įrengiamos medinės sąramos, kurios perima lenkimo momentą ir perduoda apkrovą žemiau.
Kietosios apkrovą laikančios plokštės yra svarbi konstrukcinė komponentė karkasinės skydinės sienos konstrukcijoje. Praktikoje naudojamos orientuotų skiedrų plokštė (OSB), specialioji gipso kartono plokštė (GKP GTS9), specialioji medžio drožlių plokštė (MDP Durelis). Prie karkaso vinimis pritvirtintos plokštės perima vėjo slėgio sukeltas apkrovas, suteikia namui standumą ir šliejamąją galią.
Garso izoliacija skydiniuose namuose
Lengvosiose daugiasluoksnėse karkasinėse pertvarose garsas izoliuojamas pagal „masės-spyruoklės-masės“ dėsnį. Tokio tipo sienos konstrukcijoje „masė“ yra gipso kartono plokštės, o „spyruoklė“ - mineralinė vata. „Spyruoklė“ sugeria oru sklindantį aukšto dažnio triukšmą, o „masė“ - žemo dažnio triukšmą.
Medžiagos garso sugerties savybės išreiškiamos garso sugerties koeficientu α (alfa), kuris kinta nuo 0 iki 1,00 (nuo visiško atspindžio iki visiškos sugerties). Vidinėse atitvarose negalima įrenginėti sluoksnių iš orui nelaidžių medžiagų (pvz.: polietileno plėvelės).
Dėl orui nelaidžios membranos sumažėja garso sugerties koeficiento reikšmė prie aukštesnių dažnių. Pertvaros garso izoliavimo rodiklio reikšmė priklauso nuo pačios pertvaros konstrukcijos, nuo greta esančių pertvarų, perdangų, grindų konstrukcijos, nuo darbų atlikimo kokybės . Tam, kad galima būtų aiškiai nusakyti ir palyginti skirtingų pertvarų akustines savybes, skaičiavimais nustatomas laboratorinis garso izoliavimo rodiklis Rw, dB.
Tam, kad nustatyti pertvaros realųjį garso izoliavimo rodiklį, atliekami natūriniai matavimai objekte. Matavimų metu gaunamas pertvaros garso izoliacijos rodiklis įvertinus visus garso sklidimo kelius. Įvairiuose šaltiniuose pateikiamas prognozuojamas tam tikros atitvaros garso izoliacijos rodiklis R‘w dB, kuris yra nustatytas iš daugkartinių matavimų objektuose.
Smūginiam garsui izoliuoti yra įrengiamos slankiosios grindys. Įrengiant tokią grindų konstrukciją standūs grindų sluoksniai yra atskiriami vienas nuo kito tampriu virpesius sugeriančiu sluoksniu - smūgio izoliacija, kuri dirba kaip spyruoklė sugerianti smūgio energiją. Smūgio izoliacijos medžiaga turi būti „minkšta“, bet tuo pačiu ir „kieta“ tam, kad pasiekti geras smūgio izoliavimo reikšmes.
Smūgio garso izoliacijai naudojama speciali kieta vata, kurios svarbiausias rodiklis yra dinaminis standumas. Šiuo rodikliu apibūdinama medžiagos struktūros gebėjimas deformuotis ir slopinti ją veikiančių smūgių energiją. Žingsnių sukeliamo smūgio garso izoliacijai įprastai naudojami akmens vatos gaminiai, kurie specialiai projektuojami naudoti juos grindyse.
Tokių gaminių pluošto orientacija yra horizontali, kitokia nei stogų šilumos izoliacijos, kurios pluošto orientacija vertikali. Horizontalus pluoštas geba geriau sugerti pro jį praeinantį smūgio garsą. Perdangų su skirtingai orientuoto plaušo smūgio garso izoliacija gali skirtis ≥5dB. Siekiant padidinti perdangos oro ir smūgio garso izoliaciją, kabamosios lubos gali būti įrengiamos ant lankstaus specialaus "garso" metalinio profilio.
Kontaktas tarp kabamųjų lubų ir perdangos sijų minimalus, garsas gali persiduoti tik per tvirtinimo varžtus.
