Žemės Sklypo Taškų Koordinačių Nustatymo Būdai

Šiame straipsnyje aptarsime įvairius žemės sklypo taškų koordinačių nustatymo būdus, įskaitant Geoportal.lt žemėlapių naršyklės įrankius, kadastrinius ir geodezinius matavimus.

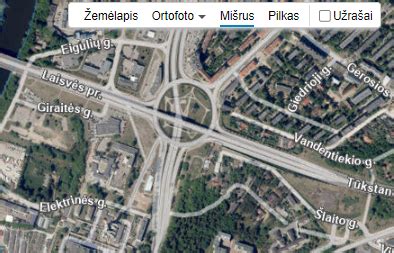

Geoportal.lt Žemėlapių Naršyklė

Žemėlapių naršyklė - tai darbo su žemėlapiais aplinka ir labiausiai lankoma geoportal.lt vieta.

Čia galima:

• Peržiūrėti duomenis.
• Ieškoti duomenų rinkinių bei vietų žemėlapyje pagal vietovardį.
• Naudotis teminiais erdvinių duomenų paslaugų katalogais, kuriuose paslaugos sugrupuotos pagal populiarias jų taikymo sritis.

Žemėlapių naršyklėje yra matavimo, palyginimo, įterpiamų žemėlapių nuorodų kūrimo, įvairių statistikų skaičiavimo įrankiai, galima kurti, išsaugoti ir spausdinti savo žemėlapius, pasirinktu formatu išsaugoti ir parsisiųsti žemėlapius ir erdvinius duomenis.

Jūsų patogumui kuriame vis naujus įrankius, kurių dėka galite geriau panaudoti duomenis, neturėdami jokios specializuotos programinės įrangos.

Pagrindinės funkcijos:

• Mano žemėlapis
• Įterpiami žemėlapiai
• Žemėlapių palyginimas
• Matavimai ir maršrutai
• Reljefo profiliai
• Duomenų analizė
• Susiejimas su koordinatėmis
• Pranešimai apie klaidas

"Mano žemėlapis" funkcionalumas

Geoportal.lt žemėlapių naršyklėje galite peržiūrėti ne tik į portalą teikiamus duomenų teikėjų žemėlapius, bet ir susikurti savo žemėlapį.

Naudodamiesi žemėlapių naršykle ir Erdvinių duomenų valdymo internete (EDVI) paslauga, galite įsikelti ar susikurti su norimais atributais savo duomenų rinkinius, pildyti juos naujais objektais (t.y. braižyti poligonus, linijas ar taškus), pasirinkti objektų simbolius ir uždėti papildomus užrašus.

Į savo žemėlapį taip pat galite įtraukti ir geoportal.lt sistemoje prieinamus viešus žemėlapius (viešąsias duomenų peržiūros paslaugas).

Išsaugotais žemėlapiais galite dalintis tiek asmeniškai su norimais žmonėmis, tiek viešai įsiterpus į savo interneto svetainę.

Pritaikymo pavyzdys: Jeigu savo darbe ar veikloje reguliariai dirbate su tais pačiais duomenimis ar viena teritorija, patariame geoportal.lt žemėlapių naršyklėje susikurti ir išsisaugoti darbui skirtą žemėlapį su jūsų dažniausiai naudojamais duomenimis. Kiekvieną kartą prireikus peržiūrėti šiuos duomenis, jums užteks atsidaryti išsaugotą žemėlapį ir vieno mygtuko paspaudimu jums bus užkrauti reikiami duomenis reikiamoje teritorijoje. Taip sutaupysite laiko, kurį skirdavote duomenų ir reikalingos vietos paieškai žemėlapyje.

Įterpiami žemėlapiai

Šis įrankis tiks tiems, kurie nori be didesnių pastangų žemėlapyje pasižymėti norimus taškus ir susikurti žemėlapį, kurį galėtų įsiterpti savo svetainėje.

Šis įrankis skiriasi nuo prieš tai aprašyto „Mano žemėlapio" susikūrimo įrankio tuo, kad jis yra supaprastinto funkcionalumo, todėl juo pasinaudoti yra paprasčiau ir užtrunka mažiau laiko.

Norint susikurti tokio tipo įterpiamą žemėlapį jums nereikia būti registruotu geoportal.lt naudotoju, norint pažymėti savo objektus nereikia susikurti duomenų rinkinio ir galvoti apie taškų simbolizaciją.

Visgi, jeigu jūs norite susikurti sudėtingesnį žemėlapį, kurį vėliau galėsite kiek norite kartų redaguoti, siūlome pasinaudoti skyrelyje „Mano žemėlapiai" aprašytomis geoportal.lt žemėlapių naršyklės funkcijomis.

Instrukcija, kaip pasinaudoti įterpiamo žemėlapio sukūrimo įrankiu:

1. Susiraskite norimą vietą žemėlapyje;
2. Žemėlapyje pažymėkite norimus taškus, pateikite jų pavadinimus ir aprašymus;
3. Keiskite foninį žemėlapį, prisidėkite papildomus sluoksnius (žemėlapius).
4. Pasirinkite žemėlapio dydį.
5. Dalinkitės žemėlapiu - gaukite įterpiamo žemėlapio nuorodą, kurią įsiterpkite savo interneto svetainėje.

Pritaikymo pavyzdys: Norėdami, kad jūsų klientai greičiau galėtų sužinoti, kur yra įsikūrusi jūsų įmonė, į savo įmonės interneto svetainę įsiterpkite geoportal.lt susikurtą žemėlapį su pažymėta jūsų įmonės vieta.

Žemėlapių Palyginimas

Geoportal.lt žemėlapių naršyklėje galite pasinaudoti skirtingų sluoksnių (žemėlapių) palyginimo įrankiu.

Šis įrankis leidžia patogiai ir greitai pastebėti ir įvertinti pokyčius, kurie įvyko Lietuvos teritorijoje arba tiesiog palyginti skirtingus duomenis toje pačioje teritorijoje.

Instrukcija, kaip pasinaudoti šiuo įrankiu:

1. Iš viešųjų paslaugų sąrašo į geoportal.lt žemėlapių naršyklę prisidėkite norimus sluoksnius.
2. Pasirinkite sluoksnį, kurį norėsite lyginti su kitais sluoksniais (jis bus matomas tik kairiojoje judinamo palyginimo įrankio pusėje);
3. Slinkite ekrane matomą vertikalų palyginimo įrankį ir analizuokite sluoksnių skirtumus.

Pritaikymo pavyzdys: Pasinaudoję šiuo įrankiu, geoportal.lt žemėlapių naršyklėje galite palyginti skirtingų metų ortofotografinius žemėlapius ir paanalizuoti pokyčius, kurie įvyko jūsų gyvenamoje teritorijoje. Taip pat galite lyginti ir senuosius topografinius žemėlapius su geoportal.lt pagrindiniu foniniu žemėlapiu.

Matavimai ir Maršrutai

Geoportal.lt žemėlapių naršyklėje galite rasti įrankius koordinačių nustatymui, atstumų ir plotų matavimui bei maršrutų planavimui.

Taško koordinačių nustatymo įrankis leidžia gauti bet kurio žemėlapyje pažymėto taško koordinatės pasirinktoje koordinačių sistemoje (LKS-94, WGS-84 arba WGS-84 LMS).

Šis įrankis taip pat leidžia suvesti jums žinomas koordinates, kurios bus pažymėtos žemėlapyje.

Šiais dviem būdais pažymėtus taškus jūs galite atsisiųsti .shape arba .csv formatais.

Linijų ilgių arba atstumų matavimo įrankis leidžia išmatuoti norimą atstumą tarp taško A ir taško B.

Analogiškai tą patį galima padaryti ir su plotų matavimo įrankiu.

Matavimų rezultatai gali būti pateikiami įvairiais matvaimų vienetais, kuriuos vartotojas pats pasirenka, o atlikus reikalingus matavimus, rezultatą galima eksportuoti .shape arba .csv formatais.

Maršruto planavimą galima atlikti suvedus pradinio (A) ir galutinio (B) maršruto taško koordinates arba vietų pavadinimus.

Naudotojas taip pat gali pasirinkti, kokio maršruto pageidauja - griečiausio ar trumpiausio.

Atlikus paiešką, bus rodomas, koks yra atstumas yra tarp taškų, kiek laiko užtruktų šį atstumą įveikti bei pateikiama maršruto išklotinė su nuorodomis, kur važiuoti.

Planuojant maršrutą yra galimybė pridėti tris papildomus tarpinius kelionės taškus.

Pritaikymo pavyzdys:

1. Matavimo įrankius galite naudoti tiek pagal jų tikrąją paskirtį (taškų koordinačių nustatymui, linijų ir plotų matavimui), tačiau šias funkcijas galite pritaikyti ir nesudėtingų erdvinių duomenų rinkinių sukūrimui. Žymėkites taškus, linijas ar plotus, o juos atsisiuntę galėsite naudoti tiek savo programinėje įrangoje, tiek įsikelti ir peržiūrėti geoportal.lt mobiliojoje aplikacijoje ir naudoti kartu su kitais geoportal.lt duomenimis lauko sąlygomis! Taip pat pasinaudoję Erdvinių duomenų valdymo internete (EDVI) el. paslauga jūs galite tokio tipo duomenų rinkinius įsikelti ir į geoportal.lt sistemą ir jie bus jums visada prieinami žemėlapių naršyklės skiltyje „Mano turinys".
2. Kviečiame išbandyti geoportal.lt maršrutų įrankį savo artimiausios kelionės po Lietuvą planavimui.

Reljefo Profiliai

Geoportal.lt žemėlapių naršyklėje galite pasinaudoti įrankiais, kurie leidžia nubraižyti jūsų žemėlapyje pažymėtų atkarpų reljefo profilį ir nustatyti bet kurio žemėlapyje pažymėto taško aukštį virš jūros lygio.

Įrankis naudoja „GDR50LT - Lietuvos Respublikos teritorijos M 1:50 000 georeferencinių erdvinių duomenų rinkinio - skaitmeninį reljefo modelį", kuris sukurtas panaudojus „SEŽP_0.5LT - LR teritorijos skaitmeninius erdvinius žemės paviršiaus lazerinio skenavimo taškų duomenis" (Modelio autorius - Nacionalinė žemės tarnyba prie Žemės ūkio ministerijos).

Reljefo modelis nėra perskaičiuotas į Lietuvos valstybinę aukščių sistemą LAS07, kuri įsigaliojo nuo 2016 m. sausio 1 d.

Pritaikymo pavyzdys: Ieškodami paprastesnio (o galbūt atvirkščiai - keliančio daugiau iššūkių) maršruto žygiams dviračiais arba pėsčiomis pasinaudokite geoportal.lt reljefo profilio braižymo įrankiu. Šis įrankis jums padės sužinoti, kokio sudėtingumo reljefas jūsų laukia kelionės metu.

Duomenų Analizė

Geoportal.lt žemėlapių naršyklėje taip pat galite atlikti savo įsikeltų duomenų analizę.

Analizės rezultatus galite atsisiųsti pasirinktu formatu arba pasirinkti išsaugoti kaip atskirus erdvinių duomenų rinkinius (juos rasite EDVI el. paslaugoje prie savo turinio).

Jums yra siūlomi patys svarbiausi ir dažniausiai naudojami geografinių informacinių sistemų (GIS) analizės įrankiai:

• Buferių kūrimas. Šis įrankis nubraižo pasirinkto dydžio buferines zonas aplink jūsų pasirinktus objektus (taškus, linijas ar plotinius objektus).
• Statistikų skaičiavimas. Šis įrankis leidžia paskaičiuoti pasirinkto atributo jūsų duomenų rinkinyje statistiką: imties dydį, sumą, vidurkį, minimumą, maksimumą, imties plotį ir kvadratinį nuokrypį.
• Sukirtimas. Šis įrankis leidžia greitai nustatyti vietas, kuriose susikerta pažymėti objektai.
• Atranka pagal atributą. Šis įrankis leidžia atrinkti duomenų rinkinio objektus pagal pasirinkto atributo reikšmes.
• Atranka pagal vietą. Šis įrankis leidžia atrinkti duomenų rinkinio objektus pagal jų santykinę vietą kitų sluoksnių (duomenų rinkinių) objektų atžvilgiu.
• Artumo analizė. Šis įrankis leidžia suskaičiuoti atstumą tiesia linija nuo kiekvieno įvesties sluoksnio taško iki artimiausio kito sluoksnio objekto taško arba vietos linijoje ar poligone.
• Persidengimo tikrinimas. Šis įrankis leidžia identifikuoti ir išskirti į atskirą sluoksnį objektus, kurie persidengia su kito pasirinkto sluoksnio objektais.
• Gretimumo tikrinimas. Šis įrankis leidžia nustatyti koordinatės taškų, ties kuriais pvz. kertasi du poligonai, arba linija kerta poligoną.
• Objektų suliejimas. Ši funkcija naudojama sujungti objektus į vieną objektą.
• Apkirpimas. Šis įrankis yra naudingas tada, kai jums reikia apkirpti objektą pagal kito objekto ribas.

Pritaikymo pavyzdys: Jeigu turite Lietuvos miestų duomenų sluoksnį (taškinį, linijinį arba plotinį), kuriame yra atributas gyventojų skaičius, pasinaudoję statistikų skaičiavimo įrankiu, galite apskaičiuoti bendrą visų miestų gyventojų skaičių, vidurkį, nustatyti, kuriame mieste gyvena daugiausiai ir mažiausiai žmonių bei koks yra gyventojų skaičiaus skirtumas tarp šių minimalių ir maksimalių reikšmių.

Susiejimas su Koordinatėmis

Geoportal.lt rastrų koordinavimo įrankis suteikia galimybę jūsų turimus žemėlapius arba planus, kurie yra skenuoti apie išsaugoti kompiuteryje kaip paveikslėliai rastriniais formatais - .jpg, .png arba .tiff) susieti su koordinatėmis.

Tai atlikus šie failai taps erdviniais duomenimis ir jie bus tinkami naudoti kartu su kitais erdviniais duomenų rinkiniais savo turimoje GIS arba CAD programinėje įrangoje, geoportal.lt žemėlapių naršyklėje ar geoportal.lt mobiliojoje aplikacijoje.

Instrukcija:

1. Įsikelkite savo turimą rastrinį .png, .jpg arba .tiff formato failą (pvz. skenuotą žemėlapį). Jis neturėtų viršyti 10 MB dydžio;
2. Ant įkelto savo paveikslėlio pažymėkite keturis taškus (geriausia esančius paveikslėlio skirtinguose kampuose), kurių koordinatės jums yra žinomos, ir šias taškų koordinates įveskite į apačioje esančią lentelę. Jeigu tikslių koordinačių nežinote, galite pažymėti bet kuriuos (geriausia esančius paveikslėlio skirtinguose kraštuose) keturis taškus ir tuos pačius taškus pažymėkite susiradę juos dešinėje esančiame žemėlapyje.
3. Jeigu norite, galite pasirinkti koordinavimo nustatymus: koordinačių sistemą, leidžiamą koordinavimo vidutinę kvadratinę klaidą (metrais) ir atsisiunčiamo koordinuoto rastro failo formatą.
4. Patvirtinkite koordinavimą paspaudę mygtuką „Koordinuoti rastrinį failą" ir atsisiųsti sugeneruotą failą.

Pritaikymo pavyzdys: Turimą skenuotą žemėlapį arba planą susiekite su koordinatėmis naudodamiesi geoportal.lt rastrų koordinavimo įrankiu ir tai padarę gautą failą įsikelkite į geoportal.lt žemėlapių naršyklę arba geoportal.lt mobiliąją programėlę ir naudokite kartu su kitais geoportal.lt duomeni...

Kadastriniai ir Geodeziniai Matavimai

Jeigu sprendžiate žemės sklypo ar statinio teisinės registracijos, statybos ar kitus klausimus, tikriausiai susidūrėte ar girdėjote tokius terminus kaip - geodeziniai ar kadastriniai matavimai.

Ir nors šie terminai skamba panašiai, jie žymi skirtingus matavimo procesus, skirtus skirtingiems tikslams.

Kadastriniai Matavimai

Kadastriniai matavimai - tai žemės sklypo ribų ir kitų kadastro objektų matavimai, atliekami siekiant sukurti ir atnaujinti nekilnojamojo turto (NT) kadastro duomenų bazę.

Jeigu trumpai šie matavimai susiję su NT matavimais ir puikiai tinka mažesniems plotams išmatuoti.

Šie matavimai atliekami licencijuotų matininkų.

Kadastriniai matavimai yra svarbus procesas, kuris ne tik nustato žemės sklypo ribas, bet ir turi teisinę reikšmę - jie yra būtini norint atlikti žemės registraciją, sudaryti sandorius ar tvarkyti įvairius administracinius reikalavimus.

Tačiau net ir mažiausios klaidos šiuose matavimuose gali sukelti rimtų problemų - nuo teisinių ginčų dėl sklypų ribų iki neteisingų duomenų įrašymo į valstybinius registrus.

Dažniausiai pasitaikančios klaidos atliekant kadastrinius matavimus:

• Netikslus žemės sklypo ribų nustatymas:
  • Senų dokumentų naudojimas - jeigu sklypas buvo matuojamas prieš daugelį metų ir naudojami seni kadastriniai planai, jie gali neatitikti realios situacijos.
  • Netinkamai paruošti ar nepakankamai išanalizuoti dokumentai.
  • Nepakankamai tikslūs arba pasenę matavimo prietaisai gali lemti neteisingus kadastrinius duomenis.
• Kitos klaidos:
  • Kartais atliekami tik ribų matavimai, tačiau praleidžiama įvertinti kitas svarbias žemės savybes, kurios gali turėti įtakos sklypo vertinimui arba vėlesniam naudojimui.
  • Kartais kadastriniai matavimai gali nesutapti su tikruoju sklypo stovu.

Kaip atliekami kadastriniai matavimai?

1. Į mus kreipiasi klientas, kuriam reikalinga kadastrinių matavimų paslauga.
2. Pateikus reikiamus dokumentus, įrodančius nuosavybės teisę, sutariamas laikas, kada mūsų specialistai - geodezininkai atvyksta į nurodytą vietą ir pradeda matavimus (prieš tai informuojant gretimų sklypų savininkus, jeigu daromas ženklinimas).
3. Mūsų specialistai naudoja aukščiausios klasės lazerinę ir GPS techninę įrangą, kad matavimų tikslumas būtų pats aukščiausias.
4. Jeigu reikia, mūsų specialistai surenka reikiamus duomenis iš įvairių institucijų, kad būtų gaunami reikalingi dokumentai.

Šios paslaugos kaina ir trukmė labai priklauso nuo darbo apimties ir kitų kliūčių, kurios gali atsirasti darbo metu.

Geodeziniai Matavimai

Geodeziniai matavimai - tai tikslūs žemės paviršiaus taškų koordinačių ir aukščių nustatymo darbai, atliekami naudojant specialią geodezinę įrangą.

Jeigu trumpai tai šie matavimai tiksliai apibūdina žemės sklypo duomenis.

• Kitiems tikslams: geodeziniai matavimai gali būti atliekami kelių tiesimo, melioracijos darbų, archeologinių tyrimų ir kt.

Geodeziniai matavimai yra skirti nustatyti taškų koordinates, aukštį žemės paviršiuje bei požemiu.

Kaina gali labai skirtis priklausomai nuo sklypo dydžio, matavimų sudėtingumo, regiono ir kitų veiksnių.

Mūsų paslaugos apima žemės matavimus, ribų nustatymą, topografinių planų rengimą, tinklų išpildomųjų rengimą, aukščio ir koordinačių nustatymą, bei efektyvų žemės matavimą.

Sklypo Ribų ir Statinių Ašių Nužymėjimas

Sėkminga statybos projekto pradžia neįsivaizduojama be tikslaus statinių ašių nužymėjimo.

Šis geodezinis procesas yra kritiškai svarbus, nes nuo jo priklauso viso būsimo statinio geometrinis tikslumas, konstrukcijų stabilumas ir galutinė kokybė.

Todėl labai svarbu suprasti, kaip nustatyti žemės sklypo ribas naudojant GPS technologiją ir kokie yra pagrindiniai šio proceso aspektai.

Kas yra statinių ašių nužymėjimas?

Pastatų ašių nužymėjimas - tai tikslus projektinių pastato kontūrų, pagrindinių konstrukcijų elementų (sienų, kolonų, pamatų) vietos pažymėjimas natūralioje vietovėje pagal pateiktus brėžinius ir koordinates.

Tai platesnis terminas, apimantis ne tik pastatų ašis, bet ir sklypo ribų, inžinerinių tinklų bei kitų projektinių elementų pažymėjimą.

Tačiau statinių nužymėjimas koncentruojasi būtent į būsimo statinio pagrindinių konstrukcijų vietos nustatymą.

Kodėl svarbus sklypo ribų ir statinių ašių nužymėjimas?

• Tikslumas: Net menkiausios klaidos nužymint ašis gali sukelti grandininę reakciją, iškraipydamos viso pastato geometriją, komplikuodamos konstrukcijų montavimą ir didindamos statybos sąnaudas.
• Konstrukcijų stabilumas: Teisingai nužymėtos ašys garantuoja, kad pamatai, kolonos, sienos ir kitos laikančiosios konstrukcijos bus išdėstytos optimaliai, užtikrinant pastato stabilumą ir ilgaamžiškumą.
• Statybos darbų eiga: Tiksliai nužymėtos ašys palengvina ir pagreitina visus tolesnius statybos etapus - klojinių montavimą, armavimą, betonavimą, sienų mūrijimą ir kt.
• Atitiktis projektui: Statinių nužymėjimas yra esminis žingsnis užtikrinant, kad pastatytas objektas visiškai atitiks patvirtintą projektinę dokumentaciją.
• Išvengiama klaidų ir papildomų išlaidų: Laiku ir kokybiškai atliktas ašių nužymėjimas padeda išvengti brangiai kainuojančių klaidų, perdarymų ir vėlavimų statybos procese.

Statinių ašių nužymėjimo procesas

Statinių ašių nužymėjimo procesas susideda iš kelių svarbių etapų:

1. Projektinės dokumentacijos analizė: Geodezininkas kruopščiai išanalizuoja statinio generalinį planą, ašių schemas, pjūvius ir kitus reikiamus brėžinius.
2. Referencinių taškų nustatymas: Vietovėje parenkami ir pažymimi stabilūs referenciniai taškai, nuo kurių bus atliekami visi matavimai.
3. Ašių koordinačių apskaičiavimas: Pagal projektinius brėžinius apskaičiuojamos būsimų ašių ir kitų svarbių taškų koordinatės vietinėje arba valstybinėje koordinačių sistemoje.
4. Nužymėjimo darbai: Naudojant specialią geodezinę įrangą (tacheometrus, GPS imtuvus), apskaičiuotos ašių koordinatės perkeliami į natūralią vietovę.
5. Nužymėjimo tikslumo kontrolė: Atlikus nužymėjimą, būtina patikrinti pažymėtų taškų koordinates, atstumus ir kampus, siekiant įsitikinti atliktų darbų tikslumu.

Sklypo ribų žymėjimas dažnai atliekamas prieš pradedant statinių ašių nužymėjimą, ypač jei sklypo ribos nėra aiškiai apibrėžtos.

Tiksliai pažymėtos sklypo ribos leidžia teisingai orientuoti būsimą statinį ir išvengti galimų konfliktų su kaimynais dėl žemės naudojimo.

Skirtumai tarp sklypo ribų ir statinių ašių nužymėjimo

Norint geriau suprasti šių dviejų procesų skirtumus, pateikiama palyginimo lentelė:

Paprasčiausias būdas pasitikrinti, ar žemės sklypo ribos yra tikslios yra Registrų centro sukurtas geoinformacinės aplinkos žemėlapis REGIA.

Prieš užsakant geodezinius ar kadastrinius matavimus, rekomenduojama pasikonsultuoti su specialistu, kuris įvertins jūsų poreikius ir patars, kokio tipo matavimai jums reikalingi.
