Žemės sklypo plano žymėjimas: simboliai, koordinatės ir matavimai Lietuvoje

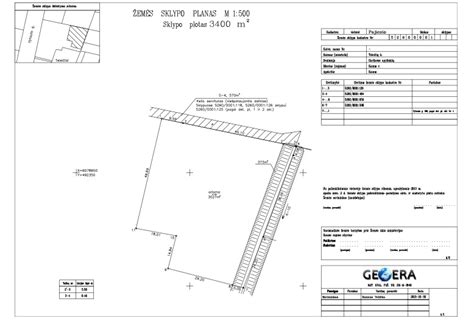

Žemės sklypo planas yra esminis dokumentas, kuriame pateikiama informacija apie žemės sklypo ribas, matmenis, reljefą, inžinerinius tinklus ir kitus svarbius elementus. Šis planas naudojamas įvairiems tikslams, pavyzdžiui, projektuojant ir statant pastatus, planuojant teritorijas, nustatant žemės vertę ir sprendžiant ginčus dėl nuosavybės. Norint tinkamai suprasti žemės sklypo planą, būtina žinoti jame naudojamus žymėjimo simbolius. Šiame straipsnyje aptarsime pagrindinius žemės sklypo plano žymėjimo simbolius ir jų reikšmes, kadastrinius ir geodezinius matavimus, koordinačių sistemas bei sklypo ribų ženklinimą.

Pagrindiniai žemės sklypo plano elementai ir simboliai

Žemės sklypo plane galima rasti įvairių elementų, kurie žymimi skirtingais simboliais. Štai keletas pagrindinių elementų ir jų simbolių:

• Sklypo ribos: Žymimos ištisinėmis linijomis, kurių storis priklauso nuo ribos svarbos. Svarbesnės ribos, pavyzdžiui, sklypo perimetras, žymimos storesnėmis linijomis, o mažiau svarbios ribos, pavyzdžiui, vidinės sklypo ribos, žymimos plonesnėmis linijomis.
• Kampiniai taškai: Žymimi apskritimais arba kryželiais. Prie kiekvieno kampinio taško paprastai nurodomi jo koordinatės, kurios leidžia tiksliai nustatyti jo vietą žemėje.
• Matmenys: Žymimi skaičiais, nurodančiais atstumus tarp kampinių taškų.
• Reljefas: Žymimas horizontalėmis, kurios rodo aukščio skirtumus. Kuo arčiau viena kitos yra horizontalės, tuo statesnis reljefas. Atstumas tarp horizontalių vadinamas horizontalės intervalu. Horizontalės intervalas priklauso nuo žemės sklypo mastelio ir reljefo pobūdžio.
• Inžineriniai tinklai: Žymimi skirtingomis linijomis ir simboliais, priklausomai nuo tinklo tipo (pvz., vandentiekis, kanalizacija, elektra). Kiekvienas tinklo tipas turi savo unikalų simbolį, kuris leidžia lengvai atpažinti tinklą plane. Pavyzdžiui, vandentiekio tinklas dažnai žymimas mėlyna linija, o elektros tinklas - raudona linija.
• Pastatai ir statiniai: Žymimi stačiakampiais arba kitomis geometrinėmis figūromis. Prie kiekvieno pastato ar statinio paprastai nurodomi jo matmenys ir pavadinimas.
• Želdiniai: Žymimi medžių, krūmų ir kitų augalų simboliais. Medžiai dažnai žymimi apskritimais, o krūmai - mažesniais apskritimais arba kitomis figūromis. Prie kiekvieno želdinio paprastai nurodomas jo pavadinimas arba rūšis.
• Keliai ir takai: Žymimi linijomis, kurių storis priklauso nuo kelio ar tako svarbos. Svarbesni keliai žymimi storesnėmis linijomis, o mažiau svarbūs takai - plonesnėmis linijomis. Prie kiekvieno kelio ar tako paprastai nurodomas jo pavadinimas arba numeris.

Žemiau pateiktoje lentelėje rasite dažniausiai naudojamų žemės sklypo plano simbolių aprašymus:

Detaliojo plano elementai

Žemės sklypo planas - tai tarsi žemėlapis, kuriame nurodoma informacija apie sklypo ribas, galimus statinius ir kitus svarbius aspektus. Nors dabar detalieji planai daugeliu atveju nebėra būtini, ten, kur jie yra, jų vis tiek reikia laikytis. Deja, vieno atsakymo čia nėra, nes skirtingi detalieji planai tuos pačius dalykus žymi skirtingai.

Žymėjimų (spalvų, užbrūkšniavimų, lentelių, užrašų) reikšmės, naudojamos būtent tame plane, paprastai būna parašytos ant paties plano (šone, kampe ar atskirame lape). Tačiau tos reikšmės nurodytos terminais, kurie taip pat ne visiems suprantami. Detalusis planas (priešingai nei toponuotrauka) rodo ne esamą situaciją, bet norimą situaciją. Norėdamas pakeisti sklypų ribas (sujungti, padalinti sklypus) seniau kone visuomet privalėdavai daryti detalųjį planą.

Pagrindiniai detaliojo plano elementai:

• Detaliojo plano galiojimo ribos: iki čia galioja detalusis planas.
• Gatvių raudonosios linijos: gatvių ribos. Jomis apribojama ne tik važiuojamoji dalis, bet ir šaligatviai, lietaus latakai ir kita, kas būtina gatvei funkcionuoti.
• Aukštingumas: Užrašai “4A+m” ir panašūs nurodo, kiek maksimaliai aukštų pastatas ten gali stovėti.
• Kampų numeracija ir koordinatės: Skaičiukai ties kampais nurodo, kelintas tai kampas. Detaliojo plano pakraštyje šie kampai priskiriami koordinatėms - jas žinodamas gali tiksliai rasti, kur kuri vieta.
• Spalvos: Detaliojo plano spalvos dažniausiai reiškia būdus, kuriais reikia naudoti taip nuspalvintas sklypo dalis. Konkreti kiekvienos spalvos reikšmė paaiškinta šone. Jei parašyta “Gyvenamosios teritorijos”, toje zonoje gali būti statomi gyvenamieji namai, jei “Komercinės paskirties teritorija” - komerciniai pastatai ir pan.
• Užbraižytos linijomis teritorijos: Dalis sklypo žemės detaliajame plane būna užbraižyta linijomis: Užstatyti galimą plotą. Servitutus. Šiomis teritorijomis sklypo savininkas privalės leisti naudotis savo sklypu tam tikriems kitiems asmenims. Pavyzdžiui, galbūt ten po žeme driekiasi vamzdis, kurį naudos dujų tinklai, arba pro ten į savo sklypą važiuoja gretimo sklypo savininkas. Aptariamame plane leidžiamas užstatymas dar skirstomas į tik požeminį (pvz.

Ant kiekvieno detaliojo plano sklypo paprastai būna nubraižyta lentelė, kurioje pateikiami esminiai ribojimai:

• Sklypo naudojimo būdas ir pobūdis: žymimas raidėmis ir skaičiais (pvz.
• Užstatymo tankis: maksimalus procentas sklypo, kurį galima užstatyti pastatais. Tarkime, jei 33% - galima užstatyti trečdalį sklypo. Atkreiptinas dėmesys, kad plane subrūkšniuotas užstatyti galimas plotas gali būti didesnis nei užstatymo tankis.
• Užstatymo intensyvumas: viso būsimų pastatų ploto maksimalus santykis. Nuo užstatymo tankio skiriasi tuo, kad čia skaičiuojamas visų pastato aukštų plotas. Todėl, tarkime, jei užstatymo intensyvumas yra 2.0, tai reiškia, kad pastatų plotas gali būti daugiausiai dvigubai didesnis už sklypo plotą. Jeigu šio sklypo užstatymo tankis yra 50%, o aukščio ribojimų nėra, vadinasi, statytojas gali pasirinkti ar statyti 4 aukštų namą užstatydamas 50% sklypo, ar statyti 8 aukštų namą užstatydamas 25%, ar dar kaip nors.
• Aukštingumas: Kelių aukštų - arba metrų - aukščio namas gali stovėti (nuo žemės iki stogo).
• Užstatymo tipas: žymimas trumpiniais. Jis nurodo, kaip sklype turi išsidėstyti pastatai. Aptariamame plane “Per.” reiškia “Perimetrinis”: pastatai statomi sklypo šonuose, o viduje paliekamas kiemas. Automobilių statymo būdas.

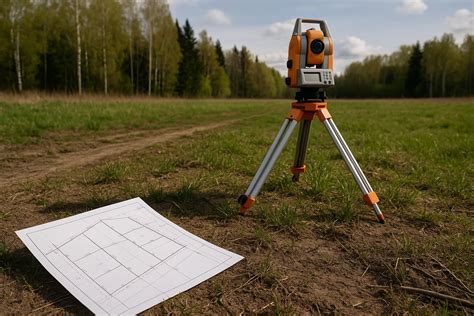

Kadastriniai ir geodeziniai matavimai: skirtumai ir svarba

Žemės sklypo kadastriniai matavimai liaudyje ne visai korektiškai dažnai vadinami „geodeziniais matavimais”. Atliekant žemės sklypo kadastrinius matavimus yra parengiamas tikslus žemės sklypo planas (žmonių dažnai minimas kaip geodezinis planas), kuriame yra informacija apie sklypo naudmenas, apribojimus, statinius ir kita.

Pagrindinis skirtumas tarp šių matavimų yra tikslumas. Kadastrinių matavimų metu nustatytos sklypo ribos vietovėje ir planinėje medžiagoje skiriasi nežymiai ir tikslumas gali būti pasiektas iki 1 cm. Pradėjus atlikti kadastrinius matavimus anksčiau nei kaimyniniai sklypai yra didesnė tikimybė atkurti juridinį disponuojamo sklypo plotą.

Koordinačių sistemų svarba

Taip pat derėtų paminėti, kad kadastriniai matavimai atlikti ne LKS 94 koordinačių sistemoje (vietinėse ir sąlyginėse sistemose) dažnu atveju turėtų būti tikslinami. Nors plotas gali pakisti nedideliu dydžiu iki 1/1000 nuo sklypo ploto, tačiau galimi sklypų „persislinkimai“ ir sklypo naudojimas vietovėje gali skirtis nuo planinės medžiagos ir nuo sklypo ribos esančios RC žemėlapyje ar vietovėje.

Šie netikslumai atsiranda dėl konvertavimo klaidų, bei dėl tuometinių kadastrinių matavimų specifikos nuo tvirtų punktų, bei kitų vietovės objektų. Jei kadastriniai matavimai atlikti vietinėje ar sąlyginėje sistemoje reikalingas matininko planinės ir faktinės žemės sklypo ribų įvertinimas vietovėje ir kai kurias atvejais nauji kadastriniai matavimai LKS 94 sistemoje.

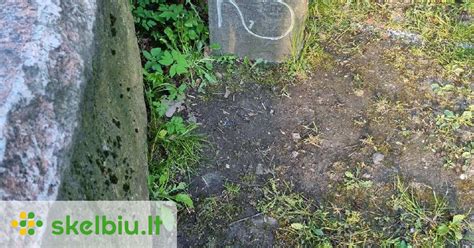

Žemės sklypo ribų ženklinimas

Žemės sklypo ribų ženklinimas vietovėje atliekamas Nuostatuose nustatyta tvarka, vadovaujantis Nacionalinės žemės tarnybos direktoriaus tvirtinamomis Žemės sklypo ribų ženklinimo taisyklėmis ir Riboženklių standartais bei laikantis šiame skirsnyje nustatytų reikalavimų.

Riboženkliais ženklinamos sausuma einančios žemės sklypų ribos. Tarp gretimų riboženklių turi būti matomumas. Riboženkliais neženklinama, kai žemės sklypo riba sutampa su natūraliais arba dirbtiniais žemės paviršiaus objektais (upė, upelis, ežeras, medžių eilė, tvora, pastato siena, melioracijos griovys ir t. t.).

Žemės sklypo ribos vietovėje paženklinamos arba atstatomi sunaikinti anksčiau paženklintų žemės sklypo ribų riboženkliai dalyvaujant žemės sklypo savininkui (esamam arba būsimam) arba jo įgaliotam asmeniui, taip pat suinteresuotiems asmenims - su ženklinamu žemės sklypu besiribojančių žemės sklypų savininkams arba jų įgaliotiems asmenims, besiribojančios valstybinės ar savivaldybės žemės, pagal teritorijų planavimo dokumentą ar žemės valdos projektą nesuformuotos kaip atskiras žemės sklypas, patikėtiniui (-iams), taip pat sodininkų bendrijos pirmininkui, jeigu matuojamas žemės sklypas ribojasi su sodininkų bendrijos žeme (toliau - kviestiniai asmenys).

Kviestiniams asmenims Taisyklių 1 priede nustatytos formos kvietimai ne vėliau kaip prieš 10 kalendorinių dienų iki ribų paženklinimo-parodymo įteikiami asmeniškai arba išsiunčiami registruotu laišku. Užsakovo ir matininko sudarytoje sutartyje numatoma, kas įteiks (išsiųs) šiuos kvietimus.

Jeigu kviestinių asmenų negalima surasti nei su ženklinamu žemės sklypu besiribojančių žemės sklypų adresais, nei Lietuvos Respublikos gyventojų registre nurodytais adresais, matininkas ne vėliau kaip prieš 10 kalendorinių dienų iki ribų ženklinimo kreipiasi į Nacionalinę žemės tarnybą dėl informacijos apie planuojamus žemės sklypo kadastrinius matavimus paskelbimo Nacionalinės žemės tarnybos tinklalapyje, nurodydamas žemės sklypo adresą, su ženklinamu žemės sklypu besiribojančių žemės sklypų kadastro numerius, matavimus atliekančio asmens darbo adresą, telefoną ir elektroninio pašto adresą.

Nacionalinė žemės tarnyba informaciją apie planuojamus žemės sklypo kadastrinius matavimus paskelbia per vieną darbo dieną nuo jos gavimo iš matininko.

Nustatant ir riboženkliais paženklinant kelio juosta užimamo žemės sklypo (toliau - kelio juosta), žemės sklypo, kuriame yra geležinkelių linija (toliau - geležinkelio žemės sklypas), ar teritorijų planavimo dokumentuose suprojektuoto valstybinės reikšmės vandens telkinio žemės sklypo (toliau - vandens telkinio žemės sklypas) ribas, kvietimai į ribų ženklinimą neteikiami (nesiunčiami).

Matininkas informaciją apie planuojamus kelio juostos, geležinkelio ar vandens telkinio žemės sklypo kadastrinius matavimus ne vėliau kaip prieš 10 kalendorinių dienų iki kelio juostos, geležinkelio ar vandens telkinio žemės sklypo kadastro duomenų nustatymo vietovėje išsiunčia Nacionalinės žemės tarnybai, kad ši paskelbtų ją Nacionalinės žemės tarnybos tinklalapyje.

Šiame informaciniame pranešime matininkas turi nurodyti kelio juostos, geležinkelio ar vandens telkinio žemės sklypo kadastrinių matavimų datą, kelio, esančio kelio juostoje, pavadinimą ir numerį, geležinkelių linijos, esančios geležinkelio žemės sklype, pavadinimą ir numerį ar vandens telkinio pavadinimą, matavimus atliekančio asmens veiklos vykdymo adresą, telefoną ir elektroninio pašto adresą.

Nacionalinė žemės tarnyba informaciją apie planuojamus kelio juostos, geležinkelio ar vandens telkinio žemės sklypo kadastrinius matavimus paskelbia per vieną darbo dieną nuo jos gavimo iš matininko.

Ši informacija Nacionalinės žemės tarnybos tinklalapyje skelbiama 180 kalendorinių dienų, pasibaigus nurodytam terminui, perkeliama į Nacionalinės žemės tarnybos tinklalapio archyvą ir jame saugoma 5 metus.

Jeigu nustatant kelio juostos, geležinkelio ar vandens telkinio žemės sklypo ribas dalyvavę kviestiniai asmenys pateikė pastabų raštu ir (arba) atsisakė pasirašyti žemės sklypo paženklinimo-parodymo aktą, atliekami veiksmai, nustatyti Nuostatų 32.1.1.3 ir 32.1.1.5 papunkčiuose.

Hidrografiniai objektai, kurie kelio juostą kerta per pralaidas, į atskirus nekilnojamuosius daiktus kelio juostos nedalija.

Paženklinus žemės sklypo ribas, surašomas Taisyklių 2 priede nustatytos formos žemės sklypo ribų paženklinimo-parodymo aktas, kurį pasirašo dalyvavusieji ženklinant žemės sklypo ribas: žemės sklypo savininkas (esamas arba būsimas) arba įgaliotas asmuo, kviestiniai asmenys ir matininkas.

Ženklinant žemės sklypo, besiribojančio su valstybinės reikšmės keliu, kuris nėra suformuotas kaip atskiras žemės sklypas, ribas, į ribų paženklinimą kviečiamas ir žemės sklypo ribų paženklinimo-parodymo akte pasirašo valstybinės reikšmės kelio patikėtinis, t. y. įmonės, patikėjimo teise valdančios valstybinės reikšmės kelius, atstovas.

Kaip rasti informaciją apie žemės sklypą?

Norint sužinoti, kam priklauso žemės sklypas, galite pasinaudoti keliais naudingais įrankiais:

• Regia.lt
• Registrų centro portalas
• Geoportal.lt
• Google

REGIA - interaktyvus žemėlapis

REGIA - tai Registrų centro sukurta geoinformacinė aplinka, interaktyvus žemėlapis, kuriame integruoti pagrindinių Lietuvos registrų duomenys. Jame rasite informaciją iš Nekilnojamojo turto registro, Juridinių asmenų registro ir Adresų registro. Be to, „Regia“ skelbia savivaldybių, Nacionalinės žemės tarnybos, Švietimo ir mokslo ministerijos bei kitų institucijų duomenis.

Šia sistema naudotis labai paprasta: ji prieinama kiekvienam, gebančiam naudotis internetu. Kuriant šią elektroninę paslaugą prioritetas buvo teikiamas jos patogumui. Naudodamiesi šia paslauga, Lietuvos gyventojai gali susipažinti su savo nekilnojamu turtu, matyti, kur yra valstybės saugomos teritorijos (draustiniai, parkai), matyti jų ribas. Paslauga naudinga ir planuojantiems statybas - žemėlapyje nurodytos kiekvieno žemės sklypo ribos ir adresai.

Kaip naudotis REGIA žemėlapiu?

Norėdami pasitikrinti žemės sklypo ribas REGIA žemėlapyje, atlikite šiuos veiksmus:

1. Apsilankykite REGIA interneto svetainėje.
2. Žemėlapio dešinėje esančioje meniu juostoje pažymėkite „Nekilnojamojo turto objektai“ ir „Sklypų ribos“.
3. Suraskite konkretų žemės sklypą pagal jo koordinates ar adresą.

Žemės sklypo ribos bus pažymėtos viena iš trijų spalvų:

• Žalsva (elektrine) spalva žymimos sklypų ribos, nustatytos kadastriniais matavimais - toks žymėjimas reiškia, kad sklypo ribos yra tikslios ir jų tikslinti nereikia.
• Geltona spalva žymimos sklypų ribos, nustatytos preliminariais matavimais, kurie atlikti palyginti seniai ir jas derėtų patikslinti, nes gali būti, kad žemės sklypas plane įbraižytas ne toje vietoje, kur turėtų būti.
• Jei ribos apskritai nepažymėtos žemėlapyje, sklypo savininkas turėtų kreiptis į matininką, kad šis atnaujintų žemės sklypo planą ir paruoštų duomenis taip, kad jie būtų tinkami registruoti Nekilnojamojo turto kadastre.

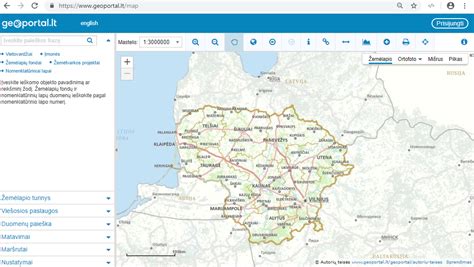

Geoportal.lt

Nuo šiol geoportal.lt naudotojai gali nemokamai peržiūrėti šiuos VĮ „Registrų Centro" duomenis: Nekilnojamojo turto kadastro žemėlapis ir Administracinės ribos ir adresai.

Nekilnojamojo turto kadastro žemėlapio el. paslauga apima šiuos duomenis: LR teritorijos kadastro vietovių ribas, sklypų ribas, inžinerinius įrenginius, o administracinių ribų ir adresų peržiūros paslauga - LR teritorijos seniūnijų, savivaldybių ir apskričių administracines ribas bei gyvenamųjų vietovių ribas, gatvių ašines linijas ir adresų taškus.

Žemėlapius pasieksite geoportal.lt žemėlapių naršyklėje ir/ar duomenų paieškos puslapyje.

Žemės sklypo ribų žymėjimas ir patikrinimas

Sklypo ribų žymėjimas (patikrinimas) - tai paslauga, kurios metu nustatoma, ar žemės sklypo riboženkliai vietovėje atitinka kadastrinių matavimų duomenis ir koordinates (LKS-94). Patikrinimas svarbus prieš perkant sklypą, siekiant išvengti ribų klaidų, netikslumų ar ginčų su kaimynais.

Prieš įsigyjant žemės sklypą, kuriam jau atlikti tikslieji matavimai, rekomenduojame patikrinti ar vietovėje esantys riboženkliai atitinka kadastrinių matavimų plane, esančią informaciją/situaciją ir LKS-94 koordinates. Pasitaiko atvejų, kai žemės sklypo ribos yra netiksliai paženklintos vietovėje arba tiesiog riboženkliai piktavališkai perstatyti. Dėl šios priežasties, ateityje gali kilti nesusipratimų, pavyzdžiui dėl nevietoje aptvertos tvoros ar įrengto įvažiavimo į sklypą.

Ar be matininko galima patikrinti sklypo ribas?

Trumpas atsakymas taip galite pasitikrinti ribų ilgius, jeigu sklypo konfigūracija paprasta - tarkime 4 taškai ir vietovė yra lygi t.y. neturi ženklių reljefo perauštėjimų, vandens telkinių ar kitų objektų apsunkinančių tiesioginį matomumą tarp riboženklių. Tuomet imate matavimo juostą (ruletę) ir matuojate atstumus tarp riboženklių. Šie atstumai turi sutapti su žemės sklypo plane nurodytais atstumais. Pažymetina, kad matavimo juosta turi būti ne trumpesnė negu ilgiausia sklypo kraštinė t.y. jeigu ilgiausia kraštinė yra 40 metrų tuomet reikės 40+ metrų ilgio matavimo juostos.

Jeigu sklypo konfigūraciją sudėtinga, ribos turi daug posūkio taškų, kraštinės ilgos ar tiesiog perkamas žemės sklypas yra brangus rekomenduojame kreiptis pas mus - mes ne tik patikrinsime riboženklių koordinates vietovėje, bet ir įvertinsime turimus dokumentus dėl kitų galimų klaidų ar neatitikimų.

Ką daryti, jei radote neatitikimų?

Jei REGIA žemėlapyje pastebėjote neatitikimų arba įtariate, kad jūsų žemės sklypo ribos yra netikslios, rekomenduojama kreiptis į matininką. Matininkas atliks kadastrinius matavimus ir atnaujins žemės sklypo planą.

Statybos reikalavimai šalia sklypo ribos

Statant ar planuojant statyti statinį, įrenginį valstybinėje žemėje visais atvejais reikia jos patikėtinio sutikimo. Taip pat reikia žinoti ar planuojamam statyti statiniui reikia gauti statybą leidžiantį dokumentą, kurį išduoda savivaldybių administracijos, reikia žinoti statinio paskirtį, kategoriją (techninius parametrus), vietą. Statinių sąrašo, kuriems nereikia gauti statybą leidžiantį dokumento, nėra.

Jeigu konkretaus žemės sklypo naudojimo būdas - vienbučių ir dvibučių gyvenamųjų pastatų teritorija, šiuose žemės sklypuose gali būti statomi tik vieno ar dviejų butų gyvenamosios paskirties ir pagalbinio ūkio paskirties pastatai. Statant neypatinguosius ir ypatinguosius pagalbinio ūkio paskirties pastatus visada privaloma gauti statybą leidžiantį dokumentą, prieš tai parengiamas statybos projektas. Tuo atveju, kai atitinkamos kategorijos nesudėtingasis pagalbinio ūkio paskirties pastatas patenka į išvardintas teritorijas, statybą leidžiantis dokumentas privalomas. Jo nereikės, kai nesudėtingasis pagalbinio ūkio paskirties pastatas nepatenka į nurodytas teritorijas.
