Renkantis šildymo sistemą nuosavam namui, svarbu atsižvelgti į įvairius faktorius, tokius kaip klimatas, energijos efektyvumas ir asmeniniai poreikiai. Aptarsime keletą populiarių šildymo būdų, įskaitant rekuperacines sistemas ir geoterminę energiją.
Rekuperacinės Sistemos
Rekuperacinė sistema - tai vėdinimo sistema, kuri leidžia atgauti šilumą iš patalpų ištraukiamo oro ir panaudoti ją į patalpas tiekiamam orui pašildyti. Tai padeda sumažinti šilumos nuostolius ir sutaupyti energijos.
Rotaciniai Rekuperatoriai
Lietuvos klimato sąlygomis, rotacinis rekuperatorius (dar vadinamas rotoriniu rekuperatoriumi) yra laikomas geriausiu pasirinkimu namui dėl trijų pagrindinių priežasčių:
- Drėgmės grąžinimas: Žiemą, kai lauko oras yra sausas, rotacinis rekuperatorius gali grąžinti dalį ištraukiamo oro drėgmės tiekiamam orui. Tai padeda išvengti per sauso oro problemos patalpose ir sumažina šilumos sąnaudas oro drėkinimui.
- Geriausias šilumos grąžinimo koeficientas: Rotaciniai rekuperatoriai pasižymi aukštu šilumos grąžinimo koeficientu, kuris yra svarbus vertinant rekuperatoriaus naudą gyvenamajame name.
- Aukščiausias vidutinis temperatūrinis efektyvumo koeficientas: Rotacinis rekuperatorius "gamina" šilumą be sustojimo, net ir esant žemai lauko temperatūrai. Pavyzdžiui, prie -23ºC paduodamas oras be papildomo šildytuvo pašildomas maždaug iki +12ºC.
Palyginimui, plokštelinis rekuperatorius, kurio deklaruojamas temperatūrinis efektyvumo koeficientas (TEK) yra 92%, realiai gali dirbti iki -10ºC ir grąžinti mažiau šilumos nei rotacinis rekuperatorius.
Šiuolaikiniuose rotaciniuose rekuperatoriuose naudojamas "stop sektorius", kuris užtikrina, kad užterštas ištraukiamas oras nepatektų į paduodamą orą. Oro maišymasis galimas tik per konstrukcijos nesandarumus, tačiau dėl slėgių skirtumo tik paduodamas oras gali patekti į ištraukiamą, o ne atvirkščiai. Toks maišymas neviršija 1.5%.
Yra rotorinių (rotacinių) rekuperatorių, kurie turi papildomą ištraukimo kanalą ir OVR funkciją (nuo išorinio signalo įrenginys padidina našumą iki maksimumo). Šis kanalas dažniausia naudojamas ištraukimui iš virtuvės gartraukio, bet galima naudoti ir ištraukimui iš WC.
Renkantis rekuperatorių, rekomenduojama kreiptis į patyrusius projektuotojus, kurie gali suprojektuoti efektyvią vėdinimo sistemą, atitinkančią individualius poreikius.
Vėdinimo sistema, sistemos komponentai (LT)

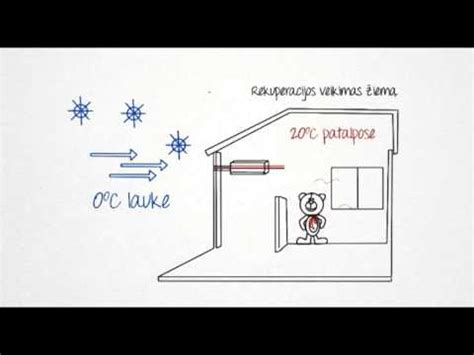

Rekuperacinės sistemos schema
Geoterminė Energija
Geoterminė energija - tai šiluma, gaunama iš žemės gelmių. Ją galima panaudoti patalpų šildymui, vėsinimui ir karšto vandens ruošimui.
Geoterminio Šildymo Kontūras
Efektyviausias būdas panaudoti atsinaujinančių šaltinių energiją - įrengti geoterminį horizontalų kontūrą arba gręžinį. Geoterminio šildymo kontūras įrengiamas žemiau užšalimo sluoksnio, kur žiema temperatūra nenukrenta žemiau 2-4 ºC. Jei lauke yra -20 ºC, tokį, gan šiltą skystį iš geoterminio kolektoriaus galimo naudoti paimamo lauko oro šildymui.
Geoterminė energija labiau apsimoka naudoti patalpų vėsinimui. Kai lauko oras +25-30ºC, o po žeme - vis dar ~10ºC, oras atvėsinamas ne blogiau nei įprastuose kondicionieriuose. Svarbiausia, kad orą galima vėsinti be jokių papildomų elektros sąnaudų.
Tačiau, šildant lauko orą, šios sistemos galimybės yra gan ribotos. Pagal statistiką, -20 ºC temperatūra Lietuvoje laikosi vos 53 val. per metus. Didesnę dalį šildymo sezono lauko temperatūra nenukrenta žiemiau 0. Tuomet iš tokio geoterminio kontūro jokios naudos.
Tiesioginis vandens panaudojimas iš geoterminio šildymo kolektoriaus tam, kad šildyti orą vėdinimo sistemoje, turi gan ribotą galią. Rotorinis rekuperatorius lengvai susitvarko su šią užduotimi, be papildomų investicijų į geoterminės energijos panaudojimą. Kita kalba, jei tokį žemės šilumokaitį numatyta naudoti vėsinimui.
Vėdinimo sistemai neapsimoka įrenginėti atskiro geoterminio kontūro. Tačiau, jei numatote namui įrenginėti geoterminį šildymą - tas pats kontūras gali būti panaudotas vėsinimui. Taigi, visada apsimoka kompleksiškai svarstyti ir spręsti šildymo, karšto vandens ruošimo, vedinimo ir kondicionavimo klausimus.

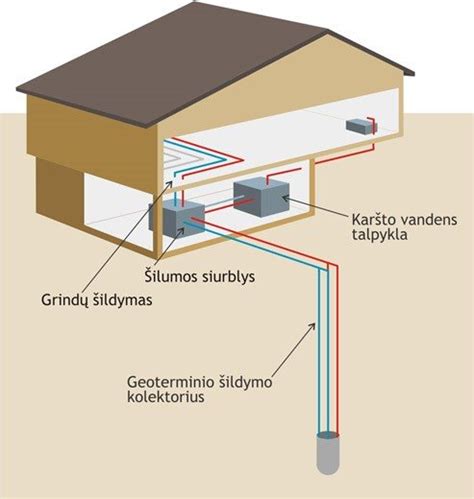

Geoterminio šildymo schema
Žemės Šilumokaitis (ŽŠ)
Žemės šilumokaitis (ŽŠ) - tai vienas iš būdų panaudoti geoterminę energiją paimamo lauko oro pašildymui. Žemėje įrengiamas skaldos sluoksnis, iš anksto per vidurį sumontavus reikiamo skersmens perforuotą ortakį. Per centrinį vamzdį oras patenka į skaldos sluoksnį, keliaudamas per tarpus tarp akmenukų, šis oras nuo jų sušyla ir per vieną iš kraštinių vamzdžių patenka į vėdinimo įrenginį.
Tačiau, jei formuoti tokį sluoksnį nuo nulio, iškasant atskirą duobę, atvežant ir specialiai ruošiant skaldą - tai įrengimo kaštai yra nepalyginamai didesni. Be to, techniškai skaldos sluoksnį ne visada yra paprasta įrengti tinkamoje vietoje (neužsąlančiame sluoksnyje) taip, kad neįtakoti, šalia esančių pamatų stabilumo. Dėl išvardintų bei kitų trukumų, ŽŠ įprastoje situacijoje naudoti neapsimoka.
Rekuperacinės Sistemos Pasyviam Namui
Taip vadinamo „pasyvaus” namo vėdinimui naudojamos tokios pačios rekuperacinės sistemos, kaip paprastiems namams, tik reikalavimai - didelis rekuperacijos efektyvumo koeficientas, oro drėgnumo išsaugojimas - turi itin didelę įtaka, kad visos namo šiltinimo pastangos nenueitu per niek.
Projektuojant bei eksploatuojant „pasyvų” namą, svarbu, kad visos inžinerinės sistemos būtu apjungtos į vieną visumą ir bendrai naudotų energetinius išteklius. Pvz. jei yra įrengtas požeminis kontūras geoterminiam šilumos siurbliui, tai vasarą šį kontūrą galima naudoti ne tik vandens pašildymui, bet ir lygiagrečiai - oro vėsinimui.
Ganėtinai svarbu yra pasirinkti optimalų namo šildymo būdą: įprastą radiatorinį ar grindinio šildymo sistemą, orinio šildymo sistemą ar šildymo sistemų kombinaciją iš visų išvardintų.
Šildomos Grindys
Statant naujus pastatus ar atnaujinant senus, jei ne visose patalpose, tai bent dalyje jų, pvz., vonioje, virtuvėje, prieškambaryje, įrengiamos šildomos grindys. Dėl to prireikia visame pastate arba atskiroje patalpoje suderinti įvairius šildymo prietaisus su šildomomis grindimis ar kitomis paviršių šildymo sistemomis.
Bendrovė „Oventrop“ užsakovui siūlo rinktis iš trijų skirtingų komplektų, kurių kiekvienas turi ir „E“ atitikmenį. Šis ženklas žymi kiek subtilesnį dėžutės dizainą, t. y. reguliatorius rankenėlė yra kiek mažiau išsikišusi į išorę. Gamintojo siūlomi „Unibox T“ ir „Unibox E T“ sienoje montuojami rinkiniai komplektuojami su termostatiniu vožtuvu, leidžiančiu reguliuoti kiekvienos patalpos temperatūrą atskirai.
Viena namo inžineriniams tinklams skirtos armatūros, reguliatorių ir sistemų gamybos lyderių bendrovė „Oventrop“ savo klientams siūlo atskiros patalpos ir cirkuliuojančio srauto temperatūrai reguliuoti skirtus, sienoje montuojamus komplektus „Unibox“.
| Šildymo būdas | Privalumai | Trūkumai |
|---|---|---|
| Rotacinis rekuperatorius | Drėgmės grąžinimas, aukštas šilumos grąžinimo koeficientas | Gali būti brangesnis už plokštelinį rekuperatorių |
| Geoterminis šildymas | Atsinaujinantis energijos šaltinis, gali būti naudojamas vėsinimui | Didelės įrengimo išlaidos, efektyvumas priklauso nuo klimato sąlygų |
| Žemės šilumokaitis | Pigesnis už geoterminį šildymą | Mažesnis efektyvumas, sudėtingas įrengimas |
| Šildomos grindys | Tolygus šildymas, komfortas | Gali būti brangus įrengimas, lėtas įšilimas |
Namo statyba visuomet yra rimtas iššūkis, tačiau jau nuo 2017 metų šis darbas taps dar sudėtingesnis. Visi naujai statomi namai, kurių statybos leidimas bus išduotas po 2016 metų lapkričio 1 d., privalės būti ne žemesnės nei A energetinio efektyvumo klasės - tai yra, šiltesni ir taupesni.
