Šildymo Sistemos Įrengimas: Šilumos Siurbliai, Radiatoriai, Katilai ir Cirkuliaciniai Siurbliai

Šildymo sistemos įrengimas ir priežiūra yra svarbus aspektas, užtikrinantis komfortą ir energijos efektyvumą namuose. Šiame straipsnyje aptarsime įvairius šildymo sistemos komponentus, tokius kaip šilumos siurbliai, radiatoriai, katilai, boileriai ir cirkuliaciniai siurbliai, jų veikimo principus, montavimo ypatumus ir priežiūros reikalavimus.

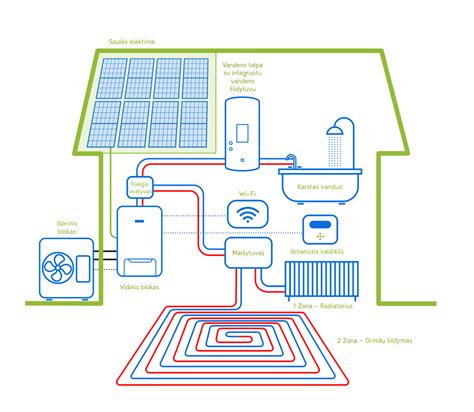

Šilumos Siurblio Oras-Vanduo Veikimo Principas

Šilumos siurblio oras-vanduo veikimo principas yra pagrindas, pagal kurį veikia visa šildymo ir karšto vandens ruošimo sistema. Šio tipo šilumos siurblys paima šilumą iš lauko oro ir perduoda ją į namo šildymo sistemą arba boilerį, kur šiluma naudojama patalpų šildymui ir karšto vandens gamybai. Lauko blokas naudoja ventiliatorių, kuris pritraukia orą į garintuvą, kur šiluma perduodama šaltnešiui - dažniausiai freonui arba kitam šaltnešiui, gebančiam skystą formą paversti garais žemoje temperatūroje. Komponentai, tokie kaip garintuvas ir kompresorius, dirba cikliškai.

Šilumos siurblio oras-vanduo veikimo principas prasideda nuo pagrindinių sistemos komponentų supratimo. Kiekvienas įrenginys susideda iš lauko bloko, vidaus modulio, hidraulinio kontūro ir valdymo automatikos. Ventiliatorius pritraukia orą, garintuvas iš oro paima šilumą ir perduoda šaltnešiui, o kompresorius padidina šilumos energijos temperatūrą iki tokio lygio, kad ji būtų naudinga šildymui ar karšto vandens ruošimui. Vidaus modulis apima kondensatorių, cirkuliacinį siurblį ir dažnai integruotą boilerį.

Šilumos siurblio oras-vanduo veikimo principas numato, kad šiluma iš garintuvo per kompresorių patenka į kondensatorių, kur vanduo įšyla ir paskirstomas po namo šildymo kontūrus. Valdymo sistema koordinuoja visų komponentų darbą, reguliuoja temperatūrą, stebi slėgio parametrus ir optimizuoja energijos sąnaudas. Modernūs įrenginiai turi išmanią automatiką, kuri leidžia prisitaikyti prie oro temperatūros, namo šilumos nuostolių ir šeimos gyvenimo ritmo.

Šilumos siurblio oras-vanduo veikimo principas remiasi uždaro ciklo mechanizmu, kuriame pagrindinę rolę atlieka kompresorius, kondensatorius ir išsiplėtimo vožtuvas. Pirmiausia, šaltnešis garintuve absorbuoja šilumą iš lauko oro ir virsta garais. Šie garai patenka į kompresorių, kur slėgis smarkiai padidėja, o temperatūra kyla iki reikiamo lygio šildymui. Po kompresoriaus karštas ir aukšto slėgio šaltnešis patenka į kondensatorių. Čia šiluma perduodama į vandenį arba kitą šildymo terpę, o šaltnešis atvėsta ir virsta skystu pavidalu. Išsiplėtimo vožtuvas atlieka priešingą funkciją: sumažina slėgį ir temperatūrą, leisdamas šaltnešiui vėl patekti į garintuvą. Šis procesas užtikrina ciklo tęstinumą ir leidžia sistemai dirbti nuosekliai bei ekonomiškai.

Praktiniu požiūriu, šilumos siurblio oras-vanduo veikimo principas yra glaudžiai susijęs su hidrauline sistema. Tinkamai suprojektuota šilumos siurblio pajungimo schema užtikrina, kad šiluma tolygiai paskirstoma po visus namo kontūrus ir karšto vandens poreikis būtų patenkintas. Šilumos siurblio oras-vanduo veikimo principas suteikia ne tik komfortą, bet ir galimybę ženkliai sumažinti šildymo sąnaudas. Pagrindinis privalumas - galimybė panaudoti atsinaujinančią energiją iš lauko oro, todėl elektros sąnaudos, lyginant su tradiciniais elektriniais šildytuvais, gali būti 2-4 kartus mažesnės.

Dar vienas svarbus aspektas - šilumos siurblio oras-vanduo veikimo principas leidžia sistemai prisitaikyti prie realių sąlygų. Modernūs įrenginiai automatiškai reguliuoja kompresoriaus darbą, vandens temperatūrą ir cirkuliacijos srautus, taip užtikrindami optimalų efektyvumą ištisus metus. Be to, sistema suteikia galimybę derinti patalpų šildymą su karšto vandens ruošimu. Tai reiškia, kad viena investicija užtikrina tiek komfortą namuose, tiek patikimą karšto vandens tiekimą. Dar viena nauda - ilgaamžiškumas ir mažesnė priežiūros reikalingumas. Daugeliu atvejų šilumos siurblio oras-vanduo veikimo principas leidžia įrenginiui tarnauti iki 15-20 metų, jei sistema sumontuota tinkamai ir periodiškai atliekama techninė apžiūra.

Šilumos siurblio oras-vanduo veikimo principas optimaliai pasireiškia, kai sistema parenkama ir eksploatuojama pagal realias pastato sąlygas ir gyventojų poreikius. Vienas svarbiausių veiksnių - lauko temperatūra. Kitas svarbus aspektas - tinkamai suprojektuota šilumos siurblio pajungimo schema. Net geriausias įrenginys neveiks efektyviai, jei vamzdynas per ilgas, šilumos nuostoliai dideli arba kontūrai nebalansuoti.

Taip pat veiksmo efektyvumą lemia pastato šilumos nuostoliai. Gerai izoliuotas namas reikalauja mažesnės šilumos galios, todėl šilumos siurblys dirba ekonomiškiau, o sistema pasiekia aukštesnį COP rodiklį. Dar vienas aspektas - tinkama reguliavimo ir valdymo automatikos konfigūracija. Šilumos siurbliai su išmaniąja automatika prisitaiko prie sezono, dienos laiko ir gyventojų įpročių.

Apibendrinant, šilumos siurblio oras-vanduo veikimo principas pasireiškia efektyviausiai, kai įrenginys parenkamas pagal realias sąlygas, pajungimo schema suderinta profesionaliai, o valdymo sistema optimizuota.

Radiatorių Keitimas: Ką Reikia Žinoti?

Radiatorių keitimas yra svarbus žingsnis norint pagerinti šildymo efektyvumą namuose. Nors procesas gali atrodyti sudėtingas, išsamus planavimas ir tinkamai atlikti veiksmai užtikrins, kad jūsų namuose šiluma būtų paskirstyta tolygiai ir ekonomiškai.

Kodėl Verta Keisti Radiatorius?

• Efektyvumas: Nauji radiatoriai yra efektyvesni ir geriau skleidžia šilumą, todėl galite sumažinti šildymo išlaidas. Senesni radiatoriai dažnai praranda efektyvumą dėl susikaupusių nešvarumų ar kalkių.
• Dizainas: Šiuolaikiniai radiatoriai ne tik gerai atlieka savo funkciją, bet ir yra dizaino elementai, kurie gali papuošti interjerą. Jei renovuojate namus, nauji radiatoriai gali tapti puikiu papildymu.
• Kontroliuojamas šildymas: Daugelis naujų radiatorių turi integruotus termostatus, kurie leidžia lengviau reguliuoti kambario temperatūrą.

Kada Reikia Keisti Radiatorius?

Radiatoriai paprastai tarnauja 15-20 metų, tačiau yra keli požymiai, kad laikas pagalvoti apie keitimą:

• Radiatoriai yra šilti tik viršutinėje dalyje, o apačia lieka šalta.
• Jie skleidžia garsus, tokius kaip spragsėjimas ar ūžesys.
• Nepaisant reguliaraus sistemos valymo, radiatoriai neveikia taip efektyviai, kaip anksčiau.

Kaip Atlikti Radiatorių Keitimą?

1. Paruošimas: Prieš keitimą svarbu atjungti šildymo sistemą ir išleisti vandenį iš sistemos. Tai užtikrins, kad nebūtų potvynio ir saugiai pašalinsite seną radiatorių.
2. Radiatoriaus nuėmimas: Atjunkite seną radiatorius nuo vamzdžių ir atsargiai nuimkite jį nuo sienos. Patartina turėti rankšluostį ar kitą medžiagą, kad sugertumėte galimus likusius vandens lašus.
3. Naujo radiatoriaus montavimas: Prieš sumontuodami naują radiatorių, patikrinkite, ar vamzdžiai ir jungtys atitinka. Jei reikia, šiuos elementus galite koreguoti. Tinkamai prijungus radiatorius, užpildykite sistemą vandeniu ir patikrinkite, ar nėra nuotėkių.
4. Sistemos nuorinimas: Po keitimo būtina pašalinti orą iš šildymo sistemos. Tai padės išvengti oro kišenių, kurios gali sutrikdyti šilumos sklaidą.

Ką Verta Apsvarstyti Renkantis Naujus Radiatorius?

• Dydis: Pasirinkite tokį radiatorių, kuris atitinka jūsų kambario dydį ir šilumos poreikį.
• Medžiaga: Aliumininiai radiatoriai greičiau įkaista, bet ir greičiau atvėsta, o plieniniai - lėtesni, bet ilgaamžiškesni.
• Dizainas: Modernūs radiatoriai gali būti įvairių formų, spalvų ir dizainų, todėl galite rasti tinkamą variantą, derantį prie jūsų interjero.

Dažniausios Klaidos Keičiant Radiatorius:

• Nepakankamas paruošimas: Nepamirškite išjungti šildymo sistemos ir išleisti viso vandens prieš pradėdami darbus.
• Netinkamas dydis: Radiatoriai, per maži ar per dideli patalpoms, gali lemti neefektyvų šildymą ir aukštesnes energijos sąnaudas.
• Neteisingas oro pašalinimas: Neišvalytos oro kišenės gali sutrikdyti šildymo efektyvumą, todėl būtina tinkamai nuorinti sistemą.

Katilo Aprišimas ir Pajungimas

Katilo aprišimas bei pajungimas prie šildymo sistemos yra ganėtinai sudėtinga užduotis, todėl geriau patikėti šį darbą santechnikui, kuris specializuojasi šioje srityje jau ilgą laiką. Teisinga katilo pajungimo schema: prie radiatorių, šildomų grindų, vandens šildytuvų ir kitų šildymo sistemoje esančių įrenginių, prailgins katilo tarnavimo laiką, bei sumažins eksplotacines išlaidas ir avarijų riziką.

Kas Yra Katilo Aprišimas?

Katilo aprišimas - tai sistemos elementų pajungimas prie šildymo grandinės komponentų, tokių kaip radiatoriai, šildomos grindys ir tt.

Šildymo sistemos montavimui naudojami šie komponentai:

• radiatoriai - patalpų šildymui;
• boileris-talpykla, kuris saugo šiltą vandenį;
• šildomos grindys, jei įrengtos;
• išplėtimo indas - laiko vandens perteklių, jei jo slėgis katile padidėja;
• cirkuliacinis siurblys - priverčia vandenį judėti per vamzdžius;
• saugos grupė - prietaisas, apsaugantis katilą nuo per didelio slėgio;
• uždaroji armatūra - leidžia atlikti remontą, neišleidžiant viso vandens;
• pamaišymo vožtuvas - reguliuoja gryžtamo srauto į katilą temperaturą;
• automatika - kontroliuoja ir palaiko šilumnešio temperatūrą nustatytoje ribose.

Katilo pajungimo schema priklauso nuo to, kokio tipo katilas bus montuojamas. Pagrindinės katilo pajungimo schemos yra gravitacinė, kai vamzdžiai sumontuoti su nuolydžiu ir uždara su cirkuliaciniu siurbliu. Šiuo atveju apžvelgsime vieną iš populiariausių - uždarą katilo pajungimo schemą: tai radiatoriai su grindiniu šildymu ir boileriu. Katilo gryžtamojo srauto temperaturą čia reguliuoja ketureigis pamaišymo vožtuvas, mažojo rato vamždzių diametras tuti ne mažiau 32mm. Kitose katilų pajungimo schemose naudojami trieigiai maišymo vožtuvai, arba ladomatai, jei montuojama su akumuliacine talpa.

Montuojami du cirkuliaciniai siurbliai, vienas radiatoriams kitas boileriui ir grindinio šildymo pamaišymo mazgas su siurliu. Ši katilo pajungimo schema paprasta, bet ganėtinai efektyvi ir plačiai naudojama pas mus.

Boilerio Pajungimas: Viskas, Ką Reikia Žinoti

Ar jums reikalingas boilerio pajungimas? Šiame straipsnyje aptarsime, kaip pasirinkti tinkamą boilerį ir svarbiausius pajungimo aspektus.

Boilerių Tipai

Boileriai (vandens šildytuvai) skirstomi į du pagrindinius tipus:

1. Elektriniai boileriai - šie šildytuvai naudoja elektros energiją, o vandenį šildo elektrinis tenas. Jie šildo vandenį palaipsniui ir nereikalauja sudėtingos elektros instaliacijos.
2. Kombinuoti boileriai - puikus pasirinkimas gyvenamiesiems namams ir kotedžams su šildymo katilais. Jie efektyviai veikia visus metus, o vasarą karštą vandenį ruošia naudodami elektrą.

Boilerio šilumokaičio pajungimas gali būti atliekamas su katilu, saulės kolektoriumi ar kitu energijos šaltiniu.

Pagal montavimo būdą boileriai skirstomi į:

• Pakabinamus: Šie boileriai montuojami ant sienos, tačiau svarbu įvertinti jų svorį. Pavyzdžiui, 200 litrų boileris (tuščias) sveria apie 70-100 kg, o užpildytas - iki 300 kg. Todėl sienos tvirtumas yra esminis faktorius.
• Pastatomus: Jei renkatės didelės talpos boilerį (virš 200 litrų), patartina rinktis pastatomą modelį, kuris tiesiog statomas ant lygaus paviršiaus.

Pastatomo Boilerio Pajungimas

Atliekant pastatomo boilerio pajungimą, šildytuvas turi būti kuo arčiau vandens paėmimo taškų. Pajungimas prie vandentiekio tinklo gali būti dviejų tipų:

1. Uždaras pajungimas - sistema aprūpina vandeniu kelis vartojimo taškus.
2. Atviras pajungimas - vanduo tiekiamas tik vienam taškui.

Atsižvelgiant į pasirinkimą, būtina tinkamai pajungti vandens maišytuvus.

Apsauginio Vožtuvo Pajungimas

Ant šalto vandens padavimo vamzdžio privaloma sumontuoti apsauginį atbulinį vožtuvą arba apsauginę grupę, kurie apsaugo nuo viršslėgio. Vandeniui šylant, slėgis šildytuve gali kilti iki 0,7 MPa (7 bar), todėl būtina užtikrinti, kad:

• Vandens perteklius galėtų ištekėti per apsauginį vožtuvą.
• Lankstus vamzdelis arba šlanga nuo apsauginio vožtuvo būtų prijungti prie nuotekų sistemos.

Jei sistema neleidžia vandeniui nutekėti, galima naudoti išsiplėtimo indą, tačiau būtina reguliariai tikrinti vožtuvo veikimą.

Boilerio Pajungimas Prie Elektros Tinklo

Prieš pajungiant boilerį į elektros tinklą, būtina užpildyti jį vandeniu. Norėdami tai padaryti, atidarykite karšto vandens čiaupą - boileris bus pilnai užpildytas, kai vanduo pradės tekėti iš čiaupo.

Kodėl Verta Rinktis Specialistus?

Boilerio pajungimas yra sudėtingas procesas, reikalaujantis žinių ir įgūdžių. Specialistai užtikrins, kad pajungimas būtų atliktas saugiai ir efektyviai. Kiekvienas įrenginio pajungimas, reikalauja susipažinti ir griežtai laikytis gamintojo pateiktų montavimo instrukcijų.

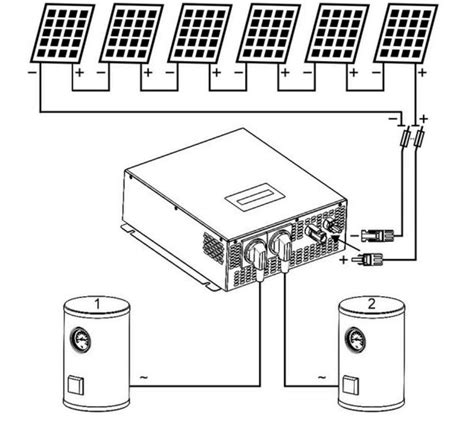

Paveikslėlyje pavaizduota boilerio pajungimo schema.

Cirkuliacinis Siurblys Šildymo Sistemoje

Labai dažnai gyventojai būna nepatenkinti centrinio šildymo veikimo kokybe. Vis daugiau šilumos vartotojų pirmenybę teikia individualioms šildymo ir karšto vandens tiekimo sistemoms. Organizuoti autonominę ir papildomą sistemą galima ir nuosavame name, ir daugiabutyje. Vieni iš pagrindinių tokios sistemos komponentų yra cirkuliaciniai siurbliai.

Cirkuliacinių Siurblių Tipai

• Pirmuoju atveju įrenginio rotorius yra tiesiogiai šilumnešio terpėje, kuri kartu yra ir visų judančių dalių tepamoji medžiaga ("šlapias" rotorius).
• Antruoju atveju siurblio rotorius nuo siurbiamo aušinimo skysčio yra izoliuotas riebokšliais ir sandarinimo elementais (vadinamasis "sausas" rotorius).

Cirkuliacinio Siurblio Įrengimo Ypatumai

• Prieš įrengiant cirkuliacinį siurblį reikia kruopščiai išplauti šildymo sistemą, kad iš jos būtų pašalintos visos kietosios nuosėdos, arba visiškai užbaigti įrengimo darbus, jei sistema buvo naujai pastatyta ar pertvarkyta.
• Siurblys tvirtinamas tiesiai prie padavimo arba grįžtamojo vamzdžio.

Bet kokio tipo cirkuliacinio siurblio negalima paleisti, kol jis nėra pripildytas aušinimo skysčio. Kitas žingsnis - išleisti orą iš sistemos, t. y. visiškai pašalinti orą iš vamzdžių ir paties cirkuliacinio siurblio.

Cirkuliacinio Siurblio Priežiūra

Cirrkuliacinio siurblio tarnavimo laikas gali būti iki 10 ar daugiau metų, tačiau tai įmanoma tik tuo atveju, jei jis tinkamai parinktas ir atitinka eksploatavimo taisykles. Jei įrenginys ilgą laiką nenaudojamas, būtina jį išvalyti nuo galimų nuosėdų, kad neužsikimštų vidiniai mechanizmai, arba pradėti dirbti didžiausiu greičiu, jei jį galima reguliuoti rankiniu būdu.

Kruopščiai pasirinkus siurblį, teisingai apskaičiavus reikiamą slėgį ir našumą, jūsų šildymo ir vandentiekio sistemų darbas bus nepertraukiamas ir patogus.

Šildymo Sistemos Įrengimo Svarbūs Aspektai

Nors tai reikalauja šiek tiek pasiruošimo, ši technologija tinka didžiajai daliai lietuviškų būstų - tiek naujų, tiek senų. Namo šildymo sistemai skiriama atskira patalpa. Moderniai šildymo sistemai šią patalpą net sunku pavadinti katiline. Netgi įrengiant kombinuotą šildymą iš dujinio šildymo ir šilumos siurblio reikalinga tik kelių kvadratinių metrų patalpa. Daug didesnė katilinė reikalinga kai įrengiamas kietojo kuro šildymas.

Katilinės Įrengimo Taisyklės

• Pastato viduje įrengtos katilinės nuo gretimų patalpų turi būti atskirtos 1 tipo priešgaisrinėmis pertvaromis ir 3 tipo priešgaisrinėmis perdangomis. Priešgaisrinės užtvaros turi būti pagamintos iš A1 ar A2 degumo klasės statybos produktų.
• Katilinių, įrengtų viduje ir pristatytų prie pastatų, išėjimo durys turi atsidaryti į išorę.
• Katilinių, įrengtų patalpų viduje, laiptų maršus leidžiama išdėstyti bendrose laiptinėse, atskirtus nuo likusios laiptinės dalies nedegamomis pertvaromis ir perdangomis, esančiomis ne mažiau kaip 0,75 val.

Kieto Kuro Katilinės Ypatumai

Viena svarbiausių kieto kuro katilinės įrengimo sąlygų yra užtikrinti oro pritekėjimą ir reikiamą oro kiekį. Jis priklauso nuo deginamo kuro rūšies, kokybės, kiekio. Visose kieto kuro katilinėse būtinas natūralios traukos degimo produktų išmetimo kanalas - dūmtraukis. Jam keliami griežti gaisrinės saugos reikalavimai.

Šildymo Sistemos Modernizavimas

Jeigu senas namas modernizuojamas iki B energinio naudingumo klasės, galima gauti dalinę kompensaciją už šilumos siurblį, o kieto kuro katilo nebūtina išmesti ir utilizuoti, kaip būdavo anksčiau. Jeigu netoliese yra gamtinių dujų trasa, verta apsirūpinti hibridine šildymo sistema. Dujų atvedimas iki namo ir vidaus įrengimas yra vieni pigiausių, gamtinių dujų katilą galima įrengti kieto kuro katilinėje.

Lentelė: Šildymo Sistemos Komponentų Palyginimas
