Profesionalus šaldymo įrangos projektavimas yra esminė mažmeninės prekybos patalpų dalis. Nuo teisingo šaldymo sistemos parinkimo priklauso produktų kokybė, energijos sąnaudos ir net kliento patirtis. Netinkamai suprojektuota sistema gali lemti 15-30 % didesnes elektros sąnaudas, temperatūrinius svyravimus ar net produktų gedimą.
Be to, geras projektavimas leidžia sumažinti triukšmą, išvengti kondensacijos ir pagerinti darbuotojų komfortą. Šiame straipsnyje aptarsime svarbiausius aspektus, kuriuos reikia žinoti pasirenkant tinkamiausią šaldymo įrangą prekybos patalpoms.
Šaldymo įrangos projektavimo etapai
Šaldymo įrangos projektavimas susideda iš kelių esminių etapų:
- Patalpos analizė: Projekto pradžioje atliekama patalpos analizė: plotas, aukštis, oro mainai, prekių tipai. Taip pat vertinami higienos ir saugos aspektai pagal HACCP principus ir ES reglamentus.
- Šaldymo grandinės schemos rengimas: Šiame etape rengiama šaldymo grandinės schema. Pasirenkami šaltnešiai (pvz., R290 - propanas arba CO₂), numatomos vamzdyno trasos, kompresorių galia ir automatikos sprendimai. Inžinieriai atlieka šilumos apkrovos ir triukšmo analizę.
- Įrangos parinkimas: Pagal projektą parenkamos šaldymo vitrinos, kameros, priesieninės sistemos ir automatiniai valdikliai.
- Montavimas ir testavimas: Montavimo etape tikrinamas vamzdyno sandarumas, atliekamas vakuumavimas, užpildymas šaltnešiu ir paleidimo testai. Prieš perdavimą klientui atliekami stabilumo testai - ar palaikoma pastovi temperatūra, ar tinkamai veikia automatikos jutikliai.
Šaldymo sistemos schema
Šaltnešiai ir aplinkosauga
Šiuolaikinės parduotuvės vis dažniau renkasi natūralius šaltnešius, tokius kaip CO₂ ar propanas (R290). Rekomenduojami natūralūs šaltnešiai - R290 (propanas) ir CO₂, kurie turi žemą GWP (Global Warming Potential) rodiklį.
Šaldymo įrangos priežiūra
Net geriausiai suprojektuota sistema reikalauja nuolatinės priežiūros. Periodinė diagnostika leidžia laiku pastebėti nuotėkius ar komponentų susidėvėjimą.
Šaldymo kameros: svarbūs aspektai
Jūsų patogumui paruošėme trumpą informaciją apie svarbiausius punktus, kuriuos svarbu žinoti pasirenkant tinkamiausią šaldomo kameros sprendimą.
Pramoninių šaldymo kambarių montavimui yra naudojamos specialios termoizoliacinės plokštės, kurių užpildas yra poliuretanas. Tai ilgaamžė medžiaga, kurios gyvavimo laikas nepriklauso nuo aplinkinės oro drėgmės, jos neveikia pelėsis ir kiti mikroorganizmai. Be to poliuretanas pasižymi labai gera šilumos varža ir turi geras hidroizoliacines sąvybes.
Kaip termoizoliacinių plokščių užpildas taip pat yra naudojamas polistirolas arba mineralinė vata. Tokio tipo termoizoliacinės plokštės nėra tinkamos konstruojant pramonines šaldymo kameras. Polistirolo termoizoliacinės savybės yra kelis kartus blogesnės lyginant su poliuretanu, to pasėkoje didėja terminė apkrova šaldymo sistemai. Termoizoliacija mineralinės vatos pagrindu yra labai neatspari drėgmei.
Pasirenkant šaldymo kamerai termoizoliacines plokštes su poliuretano užpildu svarbu jas įvertinti kokybės atžvilgiu, t.y. atkreipti dėmesį į poliuretano tankį, plokščių metalo storį ir jų padengimą. Poliuretano tankis paprastai yra ribose tarp 40 ir 55 kg/m3. Kuo šis tankis yra didesnis tuo tvirtesnė ir atsparesnė gniuždymui yra plokštė. Didesnis poliuretano tankis nepadeda geriau "sulaikyti šaltį", bet padaro pramoninę šaldymo patalpą daug atsparesnę smūgiams, konstrukcija tampa daug kietesnė, tvirtesnė ir panaši į mūrą.
Atsparumo smūgiams įtakos taip pat turi ir plokščių metalo storis. Dažniausiai yra naudojamas plienas, kurio storis svyruoja 0,4-0,5 mm ribose. Paprastai plokštėse banguotu paviršiumi yra naudojamas plonesnis metalo storis negu plokštėse lygiu paviršiumi. Metalinio sluoksnio apsauginės dangos pasirinkimas priklauso nuo vietos kur bus montuojama pramoninė šaldymo kamera. Dažniausiai yra naudojamos 25um storio miltelinis dažymas. Tokia danga turi gerą atsparumą UV spinduliams ir spalvos ilgai išlieka ryškios. Storesnės PVC dangos yra labiau atsparios korozijai. Taip pat galime pasiūlyti termoizoliacines plokštes su nerūdijančio plieno AISI304 padengimu.
Sekančiu etapu yra svarbu apibrėžti tinkamą montuojamos pramoninės šaldymo kameros termoizoliacijos storį. Storesnis izoliacinis sluoksnis sumažina šilumos patekimą į šaldymo kambario vidų - atitinkamai galima naudoti mažesnio galingumo šaldymo mašiną, bet tuo pačiu ir pakelia projekto kainą. Optimaliausias variantas parenkamas priklausomai nuo palaikomos temperatūros ir nuo montavimo vietos t.y. šaldymo įranga veiks patalpos viduje ar lauke.
Paskutiniu punktu apžvelkime pramoninių šaldymo kameros grindis ir duris. Teigiamų temperatūrų šaldymo patalpos dažniausiai montuojamos ant esamų grindų, tuo tarpu minusinėms temperatūroms, priklausomai nuo apkrovų, naudojami keli grindų tipai. Grindims su sąlyginai mažomis apkrovomis (3-5 t/m2) gali būti naudojamos sustiprintos termoizoliacinės plokštės. Termoizoliacinės plokštės gali būti sustiprintos impregnuotomis medžių drožlių plokštėmis raštuotu paviršiumi. Didesnėms apkrovom atlaikyti jas dar galima papildomai uždengti 2-4 mm aliuminio lakštais arba įvairaus storio nerūdijančio plieno lakštais neslidžiu paviršiumi.
Dažnai montuojant šaldymo kameras yra nekreipiamas deramas dėmesys įrangos apsaugai. Kasdieninė veikla neapsieina be nedidelių incidentų. Įvairūs krovimo technikos smūgiai gadina ne tik bendrą išvaizdą, bet ir termoizoliacines sąvybes šaltos patalpos sąvybes. Norint kuo daugiau sutalpinti produkcijos paletes dažnai pristumiamos prie pat sienos, jeigu jos nėra apsaugotos bamperiais jas lengva pažeisti, įlenkti. Dažnai yra pažeidžiamos stumdomos durys krovos metu.
Autonominės šaldymo vitrinos
Autonominė šaldymo vitrina (dar vadinama „plug-in“ arba vitrina su integruotu agregatu) dažniausiai pasirenkama tada, kai reikia greitai įsirengti šaltą ekspoziciją be sudėtingų vamzdynų ir rekonstrukcijų.
Autonominė vitrina - tai šaldymo įrenginys, kuriame šaldymo mazgas (kompresorius, kondensatorius ir t. t.) yra integruotas pačiame korpuse. Autonominė vitrina šalina šilumą iš produkto zonos, bet tą šilumą (didele dalimi) atiduoda į patalpą. Jei planuojate didesnį projektą (daug vitrinų vienoje salėje), verta pasidaryti bent bazinį palyginimą ir pagalvoti apie patalpų šilumos balansą.
Svarbūs kriterijai renkantis autonominę vitriną:
- Pradėkite nuo produkto grupės ir tikslinės temperatūros.
- Atvira vitrina parduoda greičiau (patogumas pirkėjui), bet dažnai „pralaimi“ energijos sąnaudoms ir temperatūros stabilumui, ypač vasarą arba prie intensyvių srautų.
- Dinaminis šaldymas (su oro cirkuliacija) padeda tolygiau paskirstyti temperatūrą ir greičiau „atsigauti“ po atidarymų, bet gali džiovinti jautresnius produktus.
- Rinkoje vis dažniau sutinkamos vitrinos su mažo GWP šaltnešiais (pvz., R290). Praktinis tikslas - mažesnė reguliacinė rizika ir tvaresnė kryptis, lyginant su dalimi HFC šaltnešių.
- Lyginkite ne „spėjamą“ sąnaudų jausmą, o skaičius, kuriuos pateikia gamintojas: dažnai tai būna kWh/24h (arba metinis rodiklis).
Jei reikia greitos atrankos, žemiau - paprasta parinkimo matrica. Vitrinos kaina - tik startas.

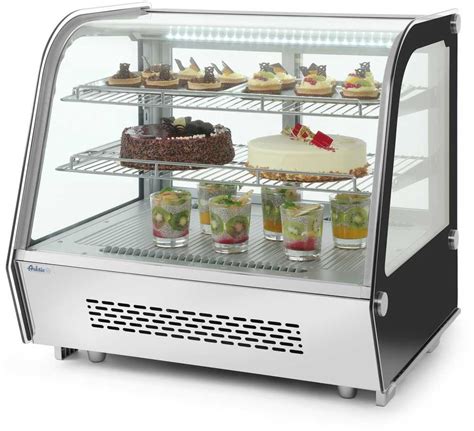

Šaldymo vitrina
Dažniausiai užduodami klausimai:
- Ar autonominė šaldymo vitrina skleidžia daug šilumos į patalpą? Dažniausiai taip - autonominė vitrina šilumą, kurią „paima“ iš produkto zonos, atiduoda į patalpą per kondensatorių. Kuo daugiau vitrinų ir kuo šiltesnė aplinka, tuo svarbesnis vėdinimas/kondicionavimas ir teisinga pastatymo vieta.
- Kiek elektros sunaudoja autonominė vitrina ir kaip palyginti modelius? Palyginkite gamintojo nurodomą kWh/24h (ar metinį rodiklį) ir būtinai pasižiūrėkite bandymo sąlygas (klimato klasę). Tikras vartojimas priklauso nuo atidarymų, durų/uždengimo, aplinkos temperatūros ir priežiūros.
- Ar R290 (propanas) vitrinos yra saugios? Jos projektuojamos pagal taikomus saugos reikalavimus, bet R290 yra degus šaltnešis, todėl būtina laikytis gamintojo montavimo instrukcijų, pastatymo reikalavimų ir taikomų standartų.
- Kuo skiriasi dinaminis ir statinis šaldymas vitrinoje? Dinaminis šaldymas geriau išlygina temperatūrą ir greičiau atsistato po atidarymų, bet gali labiau džiovinti produktą. Statinis šaldymas dažnai palankesnis drėgmei, tačiau gali būti lėtesnis ir netolygus kai kuriose zonose.
- Kur negalima statyti vitrinos? Venkite tiesioginės saulės, šilumos šaltinių, intensyvių skersvėjų (prie durų), vietų, kur oro užuolaida „pučia“ tiesiai į vitriną, ir situacijų, kai nesilaikoma gamintojo reikalaujamų oro tarpų iki sienų.
Pramoninės šaldymo kameros projektavimas
Visų pirma reikia nuspręsti kokį kiekį produkcijos planuojate sandėliuoti ir kokioje taroje bei įpakavime planuojate laikyti. Ar tai bus paletės ar atskiros dėžės? Nuo to priklausys kameros dydis kadangi sandėliuojant paletėmis jos sukraunamos kompaktiškiau, beigi atsiranda galimybė įrengti stelažus ir krauti paletes dvejais ar trejais aukštais. Žinant produkcijos kiekį galima nusibraižyti produkcijos krovimą bei judėjimą ir įvertinti šaldomos patalpos kvadratūrą.
Braižant produkciją reikia atsiminti, kad turi būti palikti tarpai / pravažiavimai tarp palečių, kad reikalui esant būtų galimybė atsikrauti tolėliau nuo įvažiavimo esančias paletes neatkraudinėjant visų priekyje esančių palečių.
Šaldymo kameros aukštis neturėtų būti didesnis negu reikia patogiam sandėliavimui kadangi kiekvienas papildomas ir nereikalingas aukščio metras didina šalčio nuostolius į aplinką bei elektros energijos sąnaudas reikalingas dirbtiniam šalčiui gauti.
Kitas svarbus dalykas - įvažiavimas ar įėjimas į šaldymo kamerą. Jeigu planuojama produkciją sandėliuoti nedidelėse ir nesunkiose dėžutėse, dažniausiai nereikalingas didelis praeinamumas ir užtenka apšiltintų varstomų durų iki 1 metro pločio ir pagal poreikį 1,9 - 2,2 metro aukščio. Platesnių nei 1,2 metro varstomų durų nerekomenduojame, kadangi vyriams tenka didelis krūvis išlaikyti sunkias duris ir laikui bėgant jie gali sulūžti.
Jeigu produkciją planuojate sandėliuoti paletuotą tai reikia numatyti galimą palečių aukštį taipogi įvertinant, kad jos įvežamos šiek tiek pakeltos nuo žemės. Pavyzdžiui jei planuojamas palečių aukštis yra 2,2 metro tai rekomenduotume, kad vartų praeinamumas būtų bent jau 2,4 metro. Vartų plotis parenkamas taipogi pagal tai kokių išmatavimų paletės planuojamos krauti plius papildomai mažiausiai po 25 cm iš abiejų kraštų, kitu atvejų patirtis rodo, kad nepatyrę vairuotojai dažnai sulaužo vartų staktas.
Šaldymo kamerų sienos ir lubos dažniausiai yra surenkamos iš poliuretanu užpildytų sandwitch tipo plokščių skardiniu, lengvai plaunamu, baltos spalvos paviršiumi.
Skirtiengiems produktams reikalinga skirtinga temperatūra, dažniausiai mėsa ir vištiena laikoma +1/+2C temperatūroje, pieno produktai +6C, daržovės ir vaisiai +2/+5C, įvairūs egzotiniai vaisiai +5/+12C, o užšaldyta produkcija iki atitrpinimo laikoma -18/-20C temperatūroje. Priklausomai nuo planuojamos kameros temperatūros sienoms ir luboms parenkamas atitinkamas plokštės storis, pliusinėms kameroms gali būti naudojama 60-80mm storio plokštė, -10C kameroms rekomenduotume naudoti 100-120mm plokštes, -20 ir žemiau siūlytume 160-200mm ar storesnes plokštes.
Nuo pasirinkto plokštės storio labai priklauso elektros energijos sąnaudos todėl taupyti šioje vietoje nederėtų, kadangi sutaupius pradinei investicijai atsiranda didesni nuostoliai ilgalaikėje perspektyvoje.
Įrenginėjant kameras kuriose planuojama minusinė temperatūra įpatingas dėmesys yra skiriamas grindims, kadangi ten numatomi didžiausi šalčio nuostoliai. Tinkamai neparuošus grindų elektros sąnaudos gali būti iki keleto kartų didesnės nei su tinkamai paruoštomis grindimis. Taip pat pastoviai esant neigiamai temperatūrai ir grindims peršalus iki grunto betonas gali būti sugadintas, t.y sutrūkinėti bei būti iškilnotas. Kad taip neatsitiktų prieš įrengiant minusinę kamerą reikalingus specialus pasiruošimas.
Sekantis ne ką mažiau svarbus etapas yra tinkamos šaldymo įrangos pasirinkimas. Reikiamas šaldymo agregato galingumas susideda iš keleto faktorių. Pirmasis kurį jau galime paskaičiuoti turėdami būsimos kameros duomenis tai yra šilumos pritekėjimas iš išorės per sienų ir lubų plokštes bei grindis. Šis dydis priklauso nuo patalpos dydžio, izoliacijos storio ir oro temperatūros vietoje kur bus sumontuota šaldymo kamera.
Šaldymo įrangos tipai
Šaldymo įranga naudojama įvairiose pramonės šakose. Maisto gamyba, ūkio produktų sandėliavimas, medikamentų laikymas - visa tai be šaldymo įrangos būtų tiesiog neįmanoma.
- Pramoniniai šaldymo įrenginiai: naudojami dideliems produktų kiekiams, jie užtikrina galimybę reguliuoti pasiūlą nepriklausomai nuo produkcijos natūralių savybių - taip tiekėjai, gamintojai ir logistai gali prisitaikyti prie rinkos poreikių.
- Šaldymo kameros: projektavimas taip pat kelia svarbių klausimų. Čia itin svarbus termoizoliacijos vaidmuo - kuo ji plonesnė, tuo didesnis šaldymo poreikis.
- Šaldymo vitrinos: yra specializuota šaldymo įranga, skirta parodyti ir padėti parduoti maisto produktus, kurių laikymui reikalingas temperatūrinis režimas.
Valdymo sistemos
Šaldymo procesui valdyti naudojama elektroninė valdymo sistema, kuri leidžia lengvai ir patogiai ar net automatiškai keisti įvairius parametrus. Sistema parenkama pagal poreikius ir kameros paskirtį, ji gali sujungti kelis vartotojus ir pagerinti įrangos pritaikymo galimybes. Šiandien valdymo sistema yra neatsiejama pramoninės šaldymo įrangos dalis, tačiau ji vis dar komplektuojama atskirai, todėl pirkėjams tenka mokėti brangiau.
Energijos taupymo sprendimai
Kaip sumažinti šaldymo įrangos elektros sąnaudas? Naudokite energiją taupančius kompresorius, inverterinę automatiką, reguliarią priežiūrą ir šilumos rekuperaciją.
UAB „Šalteklis“ žengia žingsniu toliau - įmonė savo klientams valdymo ir monitoringo sistemą „ReFreex“ siūlo kaip standartinę įrangą. „ReFreex“ šaldymo sistema leidžia sumažinti naudojamo freono kiekį iki 80 proc., o dirbtiniam šalčiui sukurti reikalingos elektros sąnaudos gali būti sumažinamos perpus. Vertinant ilgalaikę perspektyvą, šios savybės leidžia išties daug sutaupyti.
ES parama
Ar galima gauti ES paramą energiją taupantiems sprendimams? Taip, Lietuvoje galioja parama verslui, diegiančiam žaliąsias technologijas - verta pasitikrinti Aplinkos projektų valdymo agentūros (APVA) programas.
Pagrindiniai skirtumai
Kuo skiriasi šaldymo įrangos projektavimas nuo montavimo? Projektavimas apima poreikių analizę, schemų rengimą ir techninius skaičiavimus, o montavimas - fizinį įrangos įrengimą pagal projektą.
Projektavimo trukmė
Kiek trunka šaldymo įrangos projektavimas prekybos patalpoms? Vidutinės parduotuvės projektas trunka 2-4 savaites, priklausomai nuo plotų, sistemos sudėtingumo ir įrangos parinkimo.
Patalpų tinkamumo įvertinimas
Kaip įvertinti, ar mano patalpos tinkamos šaldymo sistemai? Reikia atlikti šilumos apkrovos analizę, patikrinti izoliaciją ir oro mainus - tai leidžia tiksliai nustatyti reikiamą galingumą.
Senos įrangos panaudojimas
Ar galima naudoti seną įrangą naujame projekte? Galima, jei įranga atitinka dabartinius šaltnešių ir efektyvumo standartus; vis dėlto dažnai ekonomiškiau įdiegti naują sistemą.
Šaldymo vitrinų tipai
Šaldymo vitrinos būna dviejų tipų - atviros arba uždaros. Priklausomai nuo to, kuo savo maitinimo įstaigoje prekiaujate, turėtumėte apgalvoti, kurį variantą geriau pasirinkti. Atviros virtinos sunaudoja daugiau elektros energijos, nes dalis šalto oro yra išleidžiama į aplinką. Taip pat svarbu apgalvoti, kokio tipo vitrinos bus patogesnės Jūsų darbuotojams bei klientams.
Yra išskiriami du šaldomų vitrinų tipai - vitrinos su dinaminiu šaldymu ir vitrinos su statiniu šaldymu. Pirmosiose virtinose įmontuoti ventiliatoriai, kurie cirkuliuoja šaltą orą į vitrinos vidų, taip vitrinoje palaikoma tinkama temperatūra. Svarbu žinoti, kad dinaminio šaldymo vitrinose maistą patartina laikyti tik trumpą laiko tarpą. Jį laikant ilgiau, ventiliatoriaus pučiamas oras maistą džiovina, todėl jis neatrodo estetiškai, skonis pakinta. Šio tipo vitrinos tinkamos laikyti tortams, pyragaičiams ir kitiems kepiniams.
Vitrinų su statiniu šaldymu sistema sukurta taip, kad šaltis virtinoje sklistų iš viršaus į apačią. Tokio tipo vitrina tinkama salotoms, mėsai, jūros maistui ir kitiems maisto produktams, kai norima išvengti produktų džiuvimo. Šiose vitrinose šaldymo efektas nėra toks stiprus, kaip dinaminio šaldymo vitrinose, tačiau šio tipo virtinos pasižymi mažesne kaina.
Ledo generatoriai
Nemažą naudą prekybos įmonėms duoda atšaldytų gėrimų ir desertų pardavimas, tačiau tam reikalingas ledo generatorius, kuris yra vienodai naudingas visus metus. Žinoma, šiltuoju metų laiku jis naudojamas gerokai intensyviau. Bet ar gimtadienio, Naujųjų metų ar Valentino dienos vakarėliuose kokteiliams nereikia ledo? Todėl ledo gamyba šiuo metu jau nėra prabanga, o greičiau - vienas iš būdų gauti papildomą malonumą iš gyvenimo.
Rinkdamiesi generatorių būtinai pasidomėkite, kokią ledo formavimo technologiją naudoja ledo generatorius. Standartinė ir plačiausiai naudojama yra purškimo technologija, kai ledo kubeliai formuojami plonais sluoksniais purškiant vandenį. Tokios sistemos pagrindinė problema yra apnašos ant purkštukų, nes nors naudojamas vanduo turi būti minkštas (filtruotas), bet jame vis tiek išlieka nedidelė dalis priemaišų, kurios per ilgesnį laiką suformuoja kietą apnašų sluoksnį. Dėl to gali sumažėti ledo generatoriaus našumas, pasikeisti kubelių forma.
Montavimas ir aptarnavimas
Mūsų komanda projektuoja šaldymo sistemas nuo A iki Z - nuo įrangos parinkimo iki montavimo ir paleidimo. Užtikriname profesionalų montavimą, paleidimą, derinimą ir vėlesnį aptarnavimą. Mūsų įranga plačiai naudojama maisto pramonėje, žemės ūkyje, prekybos centruose, restoranuose, sandėliuose, gėlių ir vaisių laikymui.
Kodėl rinktis profesionalus?
- Efektyvumas: Profesionalus projektavimas leidžia optimizuoti energijos sąnaudas ir sumažinti veiklos išlaidas.
- Patikimumas: Kokybiška įranga ir tinkamas montavimas užtikrina ilgalaikį ir patikimą veikimą.
- Atitiktis standartams: Projektavimas ir montavimas atitinka ES aplinkosaugos ir saugos standartus.
Užsisakykite šaldymo įrangos projektą savo prekybos patalpoms - efektyviai, patikimai ir pagal ES standartus. Susisiekite dėl individualaus įvertinimo!
