Šiame straipsnyje aptariami reikalavimai, taikomi ryšio kabeliams, kurie yra nuolat montuojami bendro naudojimo patalpose. Straipsnis paremtas geriausiomis pramonės ekspertų žiniomis tuo metu, kai jis buvo rašomas (2018 m. rugsėjo mėn.). Jame rašoma, kaip mes geriausiai suprantame SPR. Tai nėra teisiškai įpareigojantis dokumentas ir nėra parašytas kaip pakaitalas kiekvieno dalininko vertinimui ir sprendimų priėmimui. Teisiškai įpareigojantis Europos Sąjungos teisės aktų aiškinimas išlieka išimtinė Europos Teisingumo Teismo kompetencija.
Svarbu paminėti, kad bet koks sprendimas, kurią klasę pritaikyti konkrečiu atveju, yra nacionalinis klausimas ir skirtingose valstybėse narėse gali skirtis. SPR be skirtingų interpretacijų turėtų taikyti kiekviena valstybė narė.
Statybos Produktų Reglamentas (SPR)

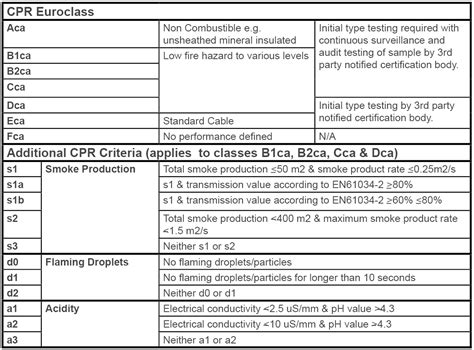

Statybos produktų reglamentas (SPR)1 numato suderintas statybos produktų rinkodaros sąlygas, susijusias su jų eksploatacijos savybėms. Šie metodai yra sudaryti pagal suderintus standartus arba technines specifikacijas.
Laikoma, kad kabeliai/laidai skirti nuolatiniam montavimui yra tie, kurie nėra specialiai suprojektuoti tik laikinam montavimui. Kabeliai/laidai, skirti tiesioginiam mašinų ir blokų pajungimui, neperduodant į paskirstymo vietas, nėra susiję su statybos gaminių reglamentu.
SPR nėra diferencijuojama pagal projektinę įtampą, todėl visiems kabeliams/laidams, kurie yra nuolatinai montuojami statiniuose, yra taikomas reglamentas. Tačiau specialios paskirties atvejai yra neįtraukti į EN 50575 apimtį.
Ar ugniai atspariems kabeliams/laidams taikomas SPR? SPR apima eksploatacijos savybes, susijusias ir su reakcija į ugnį ir su atsparumu ugniai, tačiau iki šiol egzistuoja tik suderintas EN 50575 standartas, skirtas reakcijai į ugnį. Todėl ugniai atsparūs kabeliai negali būti sertifikuojami pagal SPR, kol nebus išleistas specialus suderintasis standartas ir kol jis nebus paskelbtas Europos Sąjungos oficialiame leidinyje (ES OL).
Gamintojai privalo užtikrinti, kad vykdant serijinę gamybą, būtų išlaikytos deklaruojamos eksploatacinės savybės.
CE Ženklinimas
CE ženklinimas bus išankstinė sąlyga, leidžianti kabelius/laidus, skirtus statybų darbams, išleisti į rinką. Nuo 2017 m. liepos 1 d. visi kabeliai/laidai, kurie yra nuolatinai sumontuojami statiniuose, turi būti pažymėti CE ženklu.
Atsižvelgiant į specifinį kabelio/laido pobūdį1, išpildyti prievolę pateikti CE ženklą galutiniam vartotojui, kaip nurodyta SPR, galima tik per etiketes arba pridedamus dokumentus. Todėl standarto EN50575:2014 priede ZZ nustatyta, kad CE ženklinimas (ir visa reglamentuojanti papildoma informacija2) turi būti aiškiai, įskaitomai ir neištrinamai pritvirtinta prie gaminio etikečių, pritvirtintų prie elektros energijos tiekimo, valdymo ir ryšių kabelių/laidų būgnų, ritinių arba cilindrų. Tai yra data, kada CE ženklas buvo pirmą kartą pritvirtintas prie gaminio.
Pagal SPR prie CE ženklo toje pačioje vietoje turi būti pateikta tam tikra išsami informacija, kurios praktiškai neįmanoma atspausdinti tiesiai ant kabelio/laido.
Valstybinės įmonės privatūs operatoriai (pvz., geležinkelių tinklų operatoriai arba elektros energijos ir telekomunikacijų tinklų operatoriai) turėtų pritaikyti savo specifikacijas kabeliams/laidams prie SPR kalbos, pakeičiant nuorodas iš reakcijos į ugnį testavimo metodų į euroklases.
Naujam ženklinimui, etiketėms ir elektroniniam eksploatacinių savybių deklaracijos platinimui reikėjo didžiulių investicijų, kad būtų užtikrinta, kad visi šie nauji dokumentai ir tekstai būtų suderinti ir kad jais pilnai galėtų naudotis galutiniai paslaugų gavėjai. Daugeliu atvejų tai įpareigoja ant gaminių pridėti naujas etiketes.
Pastabos:
- 1 2011 m. kovo mėn. 9 d.
- 1 2014 m. vasario 21 d. deleguotasis teisės aktas Nr.
Kokybės ženklai apima kitus gaminio aspektus, tokius kaip mechanines ir elektros eksploatacijos savybes bei matmenis, ir yra unikalios priemonės, skirtos savanoriškų standartų laikymosi kontrolei. Jie išliks svarbūs, nes savanoriški nacionaliniai kokybės ženklai apima kitokias nei SPR eksploatacines savybes, pavyzdžiui, kabelio/laido elektros, mechanines ir medžiagų charakteristikas.
Reikalavimai Elektros Instaliacijai Bendro Naudojimo Patalpose
Naujai statomame, rekonstruojamame ir atnaujinamame (modernizuojamame) pastate (kai atliekami kapitalinio remonto darbai), jei statybą leidžiantis dokumentas yra išduotas po 2016 m, gruodžio 31 d., galutinio paslaugų gavėjo vietoje, t. y. 21. Naujai statomame, rekonstruojamame ir atnaujinamame (modernizuojamame) pastate (kai atliekami kapitalinio remonto darbai), jei statybą leidžiantis dokumentas yra išduotas po 2016 m.
Gyvenamieji butai, gyvenamojo namo patalpos turi būti suprojektuotos ir pastatytos taip, kad jų gyventojai galėtų naudotis dirbtine apšvieta tiek dienos, tiek nakties metu.
Elektros instaliacija pastate neturi kirstis su kitomis instaliacijomis.
Komerciniai elektros skaitikliai įrengiami kiekvienam butui ir bendriems namo poreikiams.
Kelių korpusų pastatui įvadinės kabelių linijos į korpusus turi būti tiesiamos lauke, žemėje.
Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai. Jų vardinės srovės apskaičiuojamos pagal kiekvienam vartotojui suteiktą leistinąją naudoti galią.
Nuo ĮAS ar ĮASS iki vartotojo elektros įrenginių laidininkai turi būti tiesiami aukštų aikštelėmis, bendrojo naudojimo koridoriais, šachtomis ir pan.
Vieno ir dviejų butų gyvenamųjų namų ĮAS įrengiamos gyvenamojo namo išorėje elektros tinklų operatoriaus darbuotojams ištisą parą laisvai prieinamoje vietoje.
Jei ant atramos įrengiamos dvi ar daugiau ĮAS, tarp jų montuojama gnybtų dėžutė, kurioje prijungiamas maitinimo kabelis nuo OL ir kabeliai ar laidai į ĮAS.
Atvado rekonstravimo ar remonto metu nuo atramos iki ĮAS arba ĮASS turi būti tiesiamas OK su sustiprintu vientisu nuliniu laidu.
Jungiant ĮAS požeminių kabelių linijų magistralės galuose arba ilgesnių kaip 200 m atšakų galuose, ĮAS turi būti papildomai įžemintos. Įžeminimo varža turi būti ne didesnė kaip 30. Įžeminimo įrenginiai turi būti įrengiami ir KL atšakose prie ĮAS ir sujungiamos su kabeliu PEN laidininku, jei jose PEN išskiriamas į PE ir N.
ĮAS, kabelių spintos yra elektros linijų elementai, todėl parenkant 0,4 kV OL apsaugą reikia vadovautis Elektros įrenginių relinės apsaugos ir automatikos įrengimo taisyklėmis.
Maitinant vienfazius vartotojus iš daugiafazio maitinimo tinklo atšakomis nuo oro ir kabelių linijų, kai linijos apsauginis nulinis (PEN) laidininkas yra bendras visai grupei vienfazių vartotojų, maitinamų nuo atskirų fazių, rekomenduojama numatyti apsauginį vartotojų atjungimą (naudojant maksimalios įtampos apsaugą) neleistinai padidėjus įtampai dėl apkrovos asimetrijos, atsirandančios nutrūkus apsauginiam nuliniam (PEN) laidininkui.
Įvade į pastatą turi būti įvadinė apskaitos spinta arba įvadinė apskaitos skirstomoji spinta. Kai pastate yra keletas ūkiniu požiūriu savarankiškų vartotojų, jie prijungiami laikantis Elektros įvadinių apskaitos spintų (skydelių) pastatuose ir išorėje įrengimo ir prijungimo prie elektros tinklų laikinųjų taisyklių.
Atskiruose pastato aukštuose esantys skirstomieji skydeliai turi būti sumontuoti ne toliau kaip 3 m įvertinant elektros instaliacijos ilgį nuo maitinimo stovo. Šie laiptinėse esantys skydeliai įrengiami tame aukšte, nuo kurio butų skirstomųjų skydelių prijungimai būtų trumpiausi kartu atsižvelgiant į Elektros įvadinių apskaitos spintų (skydelių) pastatuose ir išorėje įrengimo ir prijungimo prie elektros tinklų laikinųjų taisyklių reikalavimus.
ĮAS, PSS rekomenduojama įrengti elektros skydinių patalpose, į kurias gali įeiti tik elektrotechninis personalas. Šios patalpos turi būti atskirtos nuo kitų patalpų ne mažesnio kaip R45 atsparumo ugniai nedegiomis pertvaromis. Įrengiant ĮAS, PSS ne elektros skydinių patalpose spintų apsaugos laipsnis turi būti ne žemesnis kaip IP 31.
Patalpos, kur sumontuotos įvadinės apskaitos skirstomosios spintos ir pagrindinės skirstomosios spintos, turi turėti natūralų vėdinimą ir elektrinį apšvietimą.
Maitinti atskiriems elektros imtuvams, priklausantiems inžineriniams pastatų įrenginiams (siurbliams, ventiliatoriams, kaloriferiams, oro kondicionavimo įrenginiams ir pan.), rekomenduojama naudoti laidus ir kabelius varinėmis gyslomis.
Visuose pastatuose magistralinės linijos nuo įvadinio įrenginio arba nuo įvadinio skirstomojo įrenginio iki grupinių skydelių turi būti trilaidės, keturlaidės arba penkialaidės (faziniai laidai L, nulinis laidas N ir apsauginis laidas PE ). Grupinio tinklo linijos, tiesiamos nuo grupinių, aukštų ir butų skydelių iki bendrojo apšvietimo šviestuvų, šakučių lizdų ir stacionariųjų elektros imtuvų, turi būti trilaidės, keturlaidės arba penkialaidės (žr. Draudžiama kelioms atskiroms grupinėms linijoms naudoti bendrus nulinius (N) ir apsauginius (PE) laidininkus.
Elektros instaliaciją patalpose rekomenduojama nutiesti taip, kad ją būtų galima pakeisti. Pastatuose, kurių statybinės konstrukcijos yra iš nedegiųjų medžiagų, grupiniai tinklai gali būti tiesiami užsandarintai, be galimybės juos pakeisti sienų, pertvarų ir perdangų grioveliuose, po tinku, grindų ruošinio sluoksnyje arba statybinių medžiagų kiaurymėse kabeliais arba izoliuotais laidais su apsauginiu apvalkalu.
Patalpose, skirtose maistui gaminti ir valgyti, išskyrus butų virtuves, leidžiama atviroji kabelių instaliacija.
Per pastato sekcijų rūsius ir techninius pogrindžius leidžiama tiesti iki 1000 V įtampos kabelius, maitinančius kitų to paties pastato sekcijų elektros imtuvus.
Maitinant trifazes simetrines apkrovas, trifazių keturlaidžių ir penkialaidžių linijų nulinių (N) laidininkų skerspjūvis turi būti lygus fazinių laidininkų skerspjūviui, jei fazinių varinių laidininkų skerspjūvis yra iki 16 mm2, o aliumininių - iki 25 mm2.
Maisto ruošimo patalpose, išskyrus butų virtuves, šviestuvai su kaitinamosiomis lempomis virš darbo vietų (viryklių, stalų ir pan.) iš apačios turi turėti apsauginį stiklinį gaubtą.
Namų numeriai ir gaisrinių hidrantų nurodomieji ženklai ant išorinių pastato sienų turi būti apšviesti.
Apsauginė signalizacija, gaisrinės saugos ir gaisrinės automatikos įrenginiai, nesvarbu, kokia yra vartotojo elektros tiekimo patikimumo kategorija, turi būti maitinami iš dviejų nepriklausomų šaltinių, o jei jų nėra - dviem linijomis iš vieno maitinimo šaltinio.
Visose patalpose atviros pasyviosios (žr. 48. Visose patalpose kilnojamųjų elektros prietaisų ir stalinių priemonių pasyviosios dalys turi būti prijungtos prie trilaidės grupinės linijos apsauginių laidininkų (žr. 49. Normaliose patalpose (žr. EĮĮT „Terminai ir apibrėžimai”) leidžiama naudoti kabamuosius šviestuvus, pakabintus ant izoliuotų kablių, nors ir neturinčius gnybtų apsauginiams laidininkams prijungti.
Įrengiant srovės skirtuminę apsaugą turi būti įvykdyti selektyvumo reikalavimai.
Gyvenamuosiuose pastatuose draudžiama naudoti srovės skirtumines apsaugas, automatiškai atjungiančias vartotoją nuo tinklo, išnykus arba neleistinai sumažėjus tinklo įtampai.
Grupiniuose tinkluose, maitinančiuose šakučių lizdus, reikia įrengti srovės skirtumines apsaugas, kurių IDN £ 30 mA.
Gyvenamuosiuose pastatuose srovės skirtumines apsaugas rekomenduojama įrengti butų skydeliuose.
Privaloma įrengti srovės skirtumines apsaugas (IDN £ 30 mA) grupinėms linijoms, prie kurių prijungti šakučių lizdai, esantys lauke arba pavojingose ir labai pavojingose patalpose (žr. EĮĮT „Terminai ir apibrėžimai”), pvz., butų ir viešbučių vonių ir dušų patalpų 3 zonoje (žr.
Suminė tinklo nuotėkio srovė, įvertinant stacionariuosius ir kilnojamuosius elektros imtuvus, normaliu darbo režimu neturi viršyti 1/3 srovės skirtuminės apsaugos vardinės srovės.
Prie 0,4 kV įtampos linijų, maitinančių žiūrovinius objektus iš bendrojo naudojimo transformatorinių, draudžiama prijungti kitų vartotojų elektros įrenginius.
Pagrindinė skirstomoji spinta turi turėti dvi žemosios įtampos šynų sekcijas su automatiniu rezervo įvedimu (ARĮ). Pagrindinės skirstomosios spintos sekcijas reikia maitinti iš transformatorių viena kitą rezervuojančiomis linijomis.
Elektros imtuvus reikia maitinti iš dviejų transformatorių. Pagrindinė skirstomoji spinta (įvadinė apskaitos skirstomoji spinta) turi turėti dvi žemosios įtampos šynų sekcijas. Sekcijas reikia maitinti iš transformatorinės atskiromis, viena kitą rezervuojančiomis linijomis.
Transformatorinės su sausaisiais arba pripildytais nedegiuoju aušinimo skysčiu transformatoriais gali būti pastato viduje, atskiroje patalpoje.
Sceniniam apšvietimui ir orkestro piupitrų apšvietimui reikia naudoti šviesos šaltinius, kurių skaistį būtų galima tolygiai reguliuoti.
Evakuacijos keliuose iš žiūrovų salių, scenų (estradų, maniežų) ir kitų patalpų išėjimo iš pastato kryptimi virš durų turi būti šviesinės rodyklės, rodančios evakuacijos kryptį. Jos turi būti prijungtos prie saugos arba evakuacinio apšvietimo maitinimo šaltinio arba automatiškai persijungti prie jo dingus įtampai pagrindiniuose maitinimo šaltiniuose.
Įjungus gaisrinių siurblių ir apsaugos nuo dūmų sistemų elektros variklius bei gaisrinės automatikos įrenginius, turi būti automatiškai išjungiami vėdinimo ir oro kondicionavimo elektros imtuvai.
Gaisriniai siurbliai turi būti paleidžiami iš gaisrinio posto patalpos (kai jis yra), iš siurblinės patalpos, taip pat iš gaisrinių čiaupų vietų, kai vandentiekio spaudimas nepakankamas. Kai siurbliai paleidžiami automatiškai naudojant spaudimo reles, čiurkšlės reles ir pan., įrengti siurblių įrengimo įtaisus gaisrinių čiaupų vietose nereikalaujama. Gaisriniai siurbliai turi būti išjungiami tik iš gaisrinio posto patalpos ir iš siurblinės.
Gaisrinė uždanga turi turėti blokuotes, automatiškai išjungiančias elektros variklį, atsileidus traukos trosams.
Dūmų liukų valdymas turi būti toks, kad būtų galima vienu metu atidaryti visus liukus ir atidaryti bei uždaryti kiekvieną liuką atskirai.
Sceninio apšvietimo linijoms viename nedegiame vamzdyje leidžiama tiesti iki 24 laidų, jei temperatūra vamzdyje niekada nepakils aukščiau už leistinąją tų laidų izoliacijos temperatūrą.
Žemesnio triukšmų lygio elektrotechniniai ir garso reprodukavimo kino technologiniai įrenginiai, taip pat ryšių ir televizijos įrenginiai turi būti prijungiami prie savarankiško įžeminimo įrenginio, kurio įžemintuvai turi būti ne arčiau kaip 20 m nuo kitų įžemintuvų, o įžeminimo laidininkai turi būti izoliuoti nuo elektros įrenginių apsauginio įžeminimo laidininkų.
Elektros įrenginių parinkimo ir žmonių saugos požiūriu vonios ir dušo patalpose pagal IEC 60364-701 standartą nustatytos keturios zonos (žr. 123. Vonios ir dušo patalpose, išskyrus 0 zoną, saugia įtampa yra laikoma ne aukštesnė kaip 25 V įtampa kintamosios srovės atveju ir 60 V įtampa nuolatinės srovės atveju.
Vonios ir dušo patalpose leidžiama naudoti atvirąją ir paslėptąją instaliaciją. Paslėptoji instaliacija turi būti ne giliau kaip 5 cm nuo sienos paviršiaus. Kabeliai ir laidai turi būti su nelaidžiu vandeniui apvalkalu (izoliacija).
Visos vonios ir dušo patalpose esančios pasiekiamos elektros įrenginių pasyviosios dalys ir pašalinės laidžiosios dalys turi būti prijungtos prie potencialą suvienodinančio laidininko, sujungto su įžemintuvu. Šis reikalavimas taikomas ir vonios bei dušo patalpoms, kur nenaudojami jokie elektros įrenginiai arba jie yra įrengti kitoje patalpoje, kurioje aplinka nelaidi. Vietinę potencialų suvienodinimo sistemą draudžiama sujungti su žeme per elektros įrenginių pasyviąsias dalis ir per pašalines laidžiąsias dalis.
Patalpoms, kur yra tiktai dušas arba tiktai dušo kabina, keliami reikalavimai, nurodyti šių Taisyklių 121-130 punktuose. Šių patalpų suskirstymas į zonas pateiktas šių Taisyklių 5 priedo 2 pav.
Elektros įrenginių parinkimo ir žmonių saugos požiūriu plaukymo baseinuose pagal IEC 60364-702 standartą nustatytos trys zonos (žr. 133. 134. 135. 136. 137. 138. 139. Plaukymo baseinuose leidžiama naudoti atvirąją ir paslėptąją instaliaciją. Paslėptoji instaliacija turi būti ne giliau kaip 5 cm nuo sienos paviršiaus. Kabeliai ir laidai turi būti su nelaidžiu vandeniui apvalkalu (izoliacija).
Elektros įrenginių parinkimo ir žmonių saugos požiūriu pirčių (saunų) patalpose pagal IEC 60364-703 standartą nustatytos keturios zonos (žr. 142. 4 zonoje turi būti įrengti tiktai elektrinių šildytuvų valdymo įtaisai (termostatai ir temperatūros ribotuvai) ir jų elektros instaliacija. Elektros instaliacijos laidų ir kabelių įšilimo temperat...
