Neretai gaisro ir jo išplitimo priežastimi tampa laidai ir kabeliai. Elektros energija reikalinga visuose pastatuose, gyvenamuosiuose ir negyvenamuosiuose, įvairiuose pastato taškuose. Kad elektra pasiektų visas reikiamas vietas, įrengiamas elektros inžinerinis tinklas, kuris ir vadinamas elektros instaliacija. Ją sudaro laidų, kabelių, jų tvirtinimo elementų, laikančiųjų, apsauginių konstrukcijų ir detalių visuma. Todėl projektuojant ir renkantis elektros instaliacijos įrangą, ypatingas dėmesys turi būti skiriamas elektros kabeliams.
Elektros laidas - tai laidininkas, skirtas elektros srovei perduoti. Jis paprastai sudarytas iš laidininko - dažniausiai tai yra varis arba aliuminis, nes šios medžiagos gerai praleidžia elektros srovę. Laidas gali turėti izoliaciją ar būti be jos.
Kabelis - izoliuotas laidininkas arba laidininkai, nuo išorinio poveikio apsaugoti apvalkalu arba apvalkalu ir apsaugine danga.
Elektros instaliacijoje naudojami laidai ir kabeliai. Laidą sudaro vienas ar daugiau izoliuotų metalinių laidininkų, vadinamų gyslų, kabelis - tai grupė iš dviejų ar daugiau laidų, apsaugotų izoliaciniu apvalkalu. Laidininko medžiagos - aliuminis ar jo lydiniai ir varis. Šiais laikais dėl geresnio pralaidumo ir atsparumo korozijai daugiausia naudojami variniai laidininkai.
Kabelių degumo klasės
Nuo 2017 m. liepos 1 d. Kabelių degumo klasės (arba degumo klasifikacija) - tai standartizuota sistema, kuri apibrėžia, kaip laidai ar kabeliai elgiasi ugnies atveju. Degumo klasė padeda įvertinti, ar greitai kabelis užsidega, ar plinta liepsna, kiek dūmų išskiria ir ar išskiria toksiškus dūmus. Tai ypač svarbu žmonių saugumui, nes gaisro metu kabeliai gali tapti pavojingu ugnies šaltiniu.
Kabeliai yra klasifikuojami į klases nuo A (beveik nedegūs) iki F (labai degūs).
Pagal degumo savybes kabeliai skirstomi į šias kategorijas:
- Labai mažai degūs, labai ribotas liepsnos plitimas.
- Vidutinio degumo kabeliai - ribotas liepsnos plitimas, ribota šilumos emisija.
- Labiau degūs - plinta liepsna, daugiau šilumos ir dūmų.
- Labai degūs, ribotas atsparumas ugniai.
- Neišlaiko jokio degumo testo.

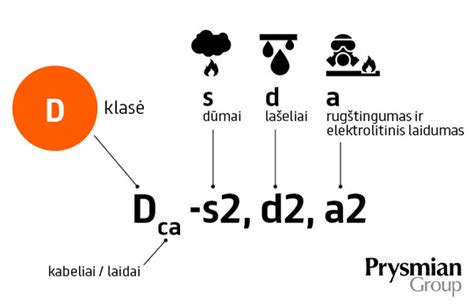

Pavyzdžiui, jeigu prie kabelio specifikacijos nurodoma Cca-s1,d0,a1, reiškia jis yra vidutinio degumo (Cca), išskiria mažai dūmų (s1), nesudaro degančių lašų (d0), yra mažo rūgštingumo (a1).
Nuo 2017 m. Šios taisyklės galioja ne tik elektros galios kabeliams ir laidams, o visiems kabeliams, laidams, kurie turi apvalkalą (elektros, ryšių, silpnų srovių, optiniams, LAN, priešgaisriniams, apsauginės signalizacijos ir t.t.), nors to nepateikia jokie teisiniai aktai.
Reikalavimai kabeliams pagal patalpų tipą
Elektros kabeliai, vadovaujantis Lietuvos standartu LST EN 13501-6:2014 „Statybos gaminių ir statinio elementų klasifikavimas pagal atsparumą ugniai. 6 dalis. Pastatai, atsižvelgiant į jų paskirtį, gaisro apkrovos kategorijas ir jiems statyti panaudotų konstrukcinių elementų atsparumą ugniai, skirstomi į I, II, III atsparumo ugniai laipsnius.
Gamybos, pramonės, sandėliavimo patalpose kuriose evakuaciniai keliai nėra atskirti nuo bendrų patalpų leidžiama tiesti Dca arba Eca degumo klasės kabelius. Dokumentas: Elektros linijų ir instaliacijos įrengimo taisyklės, 2012 m. 6 lentelė. PASTABA. 6 lentelė. Nr. 1-136, 2017-05-22, paskelbta TAR 2017-05-25, i. k.
Projektuojant elektros instaliaciją pirtyje, svarbu atkreipti dėmesį į naudojamas medžiagas ir jų atsparumą karščiui bei drėgmei:
- Bendrose pirties patalpose elektros instaliacija turi atitikti mediniam namui keliamus reikalavimus.
- Priešpirtyje rekomenduojama naudoti hermetines rozetes, pajungtas per nuotekio relę.
- Pačioje pirtyje apšvietimui reikia naudoti karščiui atsparų kabelį.
- Jei naudojamas elektrinis pečiukas, maitinimo kabelis taip pat turi būti atsparus karščiui.
- Šviestuvai pirtyje turi būti skirti pirties apšvietimui (hermetiniai, atsparesni karščiui).
- Pirtyje turi būti naudojami nedegūs kabeliai (raudoni) arba visus kabelius montuoti vamzdžiuose.
Dėl didesnio atsparumo karščiui ir mažesnio dūmingumo rekomenduojami naujesnės kartos behalogeniniai (HF) kabeliai. Skirtingų gamintojų jie gali būti žymimi ne tik HF (Halogen free) santrumpa, kuri naudojama Draka kabeliams, bet ir LSZH, LS0H (Lowe smoke zero halogen), LSFH, 0HLS (Lowe smoke free halogen), ZHFR (Zero halogen flame retardant) santrumpomis.
Mažo dūmingumo Draka kabelių gamyboje naudojamas europinis EN 61034-2 standartas, kuris reikalauja, kad, kabeliui rūkstant, per dūmus prasiskverbtų 80 proc. patalpos šviesos.
Svarbūs aspektai renkantis kabelius
Atsakingai parengtame elektros instaliacijos projekte turėtų būti nurodyta įtampa ir kabelių standartas bei standartas kabelių konstrukcijai. Todėl vieni pagrindinių elektros kabelių pasirinkimo kriterijų - vardinė įtampa ir apvalkalo izoliacijos medžiaga.
Laidų ir kabelių izoliacija ir izoliacinis apvalkalas gali būti iš polivinilchlorido (PVC) arba tinklinio polietileno, žymimo XLPE. Skiriasi šių izoliacijų kritinė laidininkų įšilimo temperatūra - XLPE kabeliams leistina gyslos temperatūra yra iki +90 laipsnių C, o izoliuotų PVC - iki + 70 laipsnių C. Dėl saugumo rekomenduojama XLPE izoliacija, nors nėra draudžiama ir PVC laidų ir kabelių izoliacija. Saugiausi yra behalogeniniai laidai ir kabeliai (XLPE/HF).
Renkantis instaliacinius elektros kabelius svarbu pasirinkti žinomo gamintojo produkciją dėl vienos paprastos priežasties - neretai trečiųjų šalių gaminiuose vario, kuris yra pakankamai brangus metalas, kiekis būna mažesnis, o tai reiškia, kad įkaitimo riba gali būti mažesnė. Kartais ploninamas izoliacijos sluoksnis.
Patikimi gamintojai visada nurodo standartus, kurių laikosi gamyboje, nors visiems privalomų kabelių standartų nėra (nebent jie nuroduti teisės aktuose). Pasirinkę standartizuotus gaminius tiek projektuotojai, tiek instaliuotojai yra tikri, kad jie saugūs ir nebus gaisro priežastimi.
Be to, jei projekto techninėje medžiagų specifikacijoje kabelių standartai nurodyti, jie privalomi instaliuotojams. Deja, praktikoje neretai ne tik instaliuotojai, bet ir projektuotojai nekreipia dėmesio į kabelių standartą. Tai vienas dažniausių projektų trūkumų, kai iš viso nenurodomas joks standartas arba nurodomas kitos valstybės, Lietuvoje negaliojantis standartas.
Be to, projekte turi būti nurodytas ne tik atskirų kabelio savybių standartas, bet ir visos konstrukcijos. Kabelių konstrukcijos standartai reglamentuoja kabelių mechaninius ir elektrinius parametrus - pavyzdžiui, laidininko varžą, izoliacijos ir izoliacinio apvalkalo storį bei kitus.
Gamintojams, kaip minėta, šie standartai neprivalomi, jie gali nusistatyti savus, gamyklinius standartus. 300/500 V ir 450/750 V įtampos kabelių konstrukcija nurodoma pagal LST 2010:2017 „450/750 V ir mažesnės vardinės įtampos elektros kabeliai su tinklinės struktūros polietileno (XLPE) arba polivinilchlorido (PVC) izoliacija ir PVC apvalkalu.
Kaip pastebi AS „Prysmian Group Baltics" regiono vadovas Mindaugas Liaugminas, prasidėjus fotovoltinių saulės elektrinių bumui, padidėjo pavojus pasirinkti joms netinkamus kabelius, o tai labai rizikinga. Saulės jėgainėse naudojami DC fotovoltiniai kabeliai turi atitikti LST EN 50618 standartą "Fotovoltinių sistemų elektros kabeliai".
Nustatyta, kad elektra ir elektros prietaisai sudaro reikšmingiausią kylančių gaisrų dalį. Dažnai tai elektros srovės šiluminis poveikis elektros instaliacijai - laidų ir kabelių izoliacijai, tvirtinimo elementams.
Tačiau, nepriklausomai nuo gaisro šaltinio, daug didesnis pavojus žmonių gyvybei kyla ne dėl ugnies, o dėl kenksmingus dūmus ir daleles išskiriančių medžiagų degimo. Todėl reikalavimai elektros instaliacijos gaisrinei saugai yra kompleksiniai, pagal skirtingus parametrus ir, skirtingai nuo standartų, reikalavimai laidų ir kabelių degumui yra privalomi.
KAIP PASIRINKTI LAIDUS BUTUI! ELEKTROS LAIDŲ KLAIDOS NAUJOS STATYBOS BUTE!
Reikšmingas rodiklis yra gaisro atveju išsiskiriančios vandenilio chlorido dujos, susidarančios degant PVC medžiagai. Jos sudaro apie 20 proc. išsiskiriančių dujų ir blokuoja kvėpavimo takus, graužia akis, dėl to žmonės praranda orientaciją.
Ugniai atsparūs kabeliai gaisro atveju išlieka nepakitę tam tikrą laiką, o jų gamyboje yra privalomi EN 50200 ir EN 50362 standartai.
Visas kabelių degumo savybes bei papildomus dūmingumo, degumo nepalaikymo, rūgštingumo ir kt. Kartais trečiųjų šalių kabelių gamintojai ne tik nenurodo vieningo ar atskirų gamybos standartų, bet ir manipuliuoja sąvokomis - vietoj to, kad išskirtų „nepalaikančius degimo" ir „ugniai atsparius" kabelius, parašo „nedegus kabelis".
