Elektros instaliacija mediniame name reikalauja ypatingo dėmesio saugumui. Medis yra degi medžiaga, todėl būtina laikytis tam tikrų taisyklių ir naudoti tinkamas technologijas, kad būtų išvengta gaisro pavojaus. Šiame straipsnyje aptarsime svarbiausius medinio namo elektros instaliacijos aspektus, įskaitant kabelių pasirinkimą, montavimo būdus ir įžeminimo svarbą.
Kabelių pasirinkimas ir montavimas
Mediniuose individualiuose namuose svarbu, kad montuojami kabeliai nebūtų tiesiogiai montuojami ant medinių konstrukcijų. Visi kabeliai turi būti apsaugoti nuo mechaninio pažeidimo, tai yra įverti į techninius vamzdžius.
Medinio pastato atveju kabelius idealu įverti į metalinius techninius vamzdžius (pvz. gofruotus cinkuotus plieninius, tiesius aliuminius, varinius ir pan.) arba montuoti instaliaciniuose kanaluose. Montavimo būdas pasirenkamas priklausomai nuo to ar tai rąstinis ar karkasinis namas, ar paslėpta ar atvira elektros instaliacija.
Taip pat labai yra svarbu, kad visi kabelių sujungimų kontaktai būtų kokybiški ir tuomet automatiniai jungikliai patikimai saugos elektros kabelius nuo trumpojo sujungimo ir nuo perkrovų.
Visi Lietuvoje prekyboje esantys vidaus elektros kabeliai nepalaiko degimo, tai yra savaime gęstantys. Taip pat šiuolaikiniai kabeliai (pvz. NHXMH-J ir kt.) yra gaminami be halogeninių medžiagų, kurios degimo metu skleidžia mažiau nuodingų medžiagų.
Patalpose, kuriose gali būti karštą (pvz., pirtis) naudojami karščiui atsparūs silikoniai kabeliai, o būtiniausių sistemų palaikymui ekstremaliomis sąlygomis naudojami ugniai atsparūs kabeliai, kurie iki 90 min., priklausomai nuo kabelio markės, net ir gaisro metu gali patikimai tiekti elektros energiją.
Montuojant elektros instaliaciją GKP sienose ar pastogėse rekomenduotina bent jau įverti į instaliacinį PVC gofruotą vamzdį, kuris apsaugo kabelį nuo galimo mechaninio poveikio (pvz. aštrūs GKP plokštės profilių kraštai ar pan.). Tačiau bet koks PVC vamzdis negali apsaugoti elektros kabelio nuo galimo graužikų poveikio.
Todėl jeigu elektros instaliacija montuojama sename mediniame kur yra tokia tikimybė, tuomet rekomenduotina kabelį įverti bent jau į plieninį cinkuotą (ar alavuotą) gofruotą vamzdį. Taip pat galima panaudoti ir kitų spalvotų metalų tiesius arba gofruotus instaliacinius vamzdžius. Visi sumontuoti metaliniai instaliaciniai vamzdžiai turi būti prijungti prie namo apsauginio įžeminimo gnybtų.
Montuojant elektros instaliaciją karkasiniame name, svarbu atsižvelgti į medžio konstrukcijų judėjimą. Jeigu pritvirtinti kabelį standžiai naudojant metalinius laikiklius, galimai tvirtinimas prapjaus izoliaciją arba pažeis gyslos geometriją. Dėl to tvirtinimas turi būti arba plaukiojantis (pvz. gofra ir kabelis viduje, kai gofra pritvirtinta, o kabelis juda laisvai), arba silpnesnis už kabelio.
Apsauginis įžeminimas ir nuotėkio relės

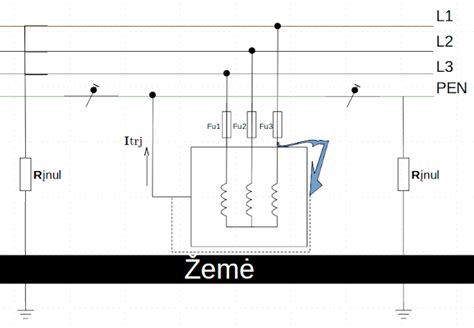

Siekiant sumažinti gaisro pavojų mediniuose namuose arba medinėmis namo konstrukcijomis sumontuoti elektros kabeliai turėtų būti prijungiami prie papildomai sumontuotų skirtuminių srovių apsaugų (nuotėkio relių). Kiekvienas medinėmis konstrukcijomis sumontuotas elektros kabelis turi turėti PE apsauginio įžeminimo laidininką (geltonas su žalia juosta), kuris turi būti prijungtas prie namo apsauginio įžeminimo gnybtų.
Tik tuomet galima tikėtis, kad esant gedimui elektros instaliacijoje ar elektros įrenginiuose skirtuminių srovių apsauga (nuotėkio relė) suveiks efektyviai ir apsaugos net tik nuo atsiradusios įtampos įrenginio korpuse poveikio, bet ir nuo galimo gaisro židinio atsiradimo.
Papildomai mediniame name turėtų būti sumontuota bent viena 100 mA skirtuminių srovių apsauga (srovės nuotėkio relė) visam namui arba kelios skirtuminių srovių apsaugos (pvz. 30 mA) atskiroms kabelių grupėms, kurios užtikrintų papildomą apsaugą, kuomet kabelių izoliacijos kaitimo metu atsiradus srovės nuotėkiui į žemę jos suveiktų per keletą milisekundžių.
Tiesa, kad šios papildomos apsaugos patikimai veiktų šiuo atveju absoliučiai visi medinio namo elektros instaliacijos kabeliai turi turėti apsauginio įžeminimo laidininką ir jis turėtų būti prijungtas prie skirstomojo skydelio apsauginio įžeminimo laidininko.
Srovės nuotekio negalima statyti kompiuteriams! (tiesa sakant nelabai ir gilinausi kodel, bet tokie reikalavimai). Del to kad kompo maitblokyje (kaip ir visu galingu prietaisu, kuriu kistukas izemintas, ir yra keitiklinis maitinimo saltinis) yra konderiai tarp zemes ir fazes, ir nulio, nors jie ir pikofaradiniai, taciau ijungimo momentu ismetineja nuotekio rele...
Sroves nuoitekis statomas dazniausiai konkreciam prietaisuj arba grupei kistukiniu lizdu. Taciau, sroves nuotekis gali atlikti ir kita funkcija. Tai uzkirsti kelia gaisrui. Dazniausiai senos instaliacijos namuose ivyksta gaisrai del senos laidu izoliacijos. kai susidevi laidu izoliacija, atsiranda savaiminis sroves nuotekis, kuriam dar labiau sustiprejus gali ivykti mazi pramusimai ir iskrovos, ko pasekoje gali uzsidegti izoliacija, bei nuo jos ir visas namas, del to yra statoma sroves nuotekio rele visam namui ant ivado. Atjungimo srove cia jau gali siekti kelis simtus mA ir tokia rele neapsaugos nuo zalingos elektros sroves prisilietus zmogui. Ji tik suveiks esant stipriems nuotekiams. Be to tokios reles turi tureti uzdelsima, del to kad jeigu po jos bus naudojamos iprastas sroves nuotekis, butu uztikrinamas selektyvumas.
Kiti saugos aspektai
Visi elektros kabeliai turi pagrindinę kabelio gyslų izoliaciją ir išorinį apvalkalą, kuris iki tam tikro lygio apsaugo kabelio laidininkus nuo mechaninio poveikio. „Trečiaja“ kabelio izoliacija paprastai yra laikomas kabelio užpildas tarp kabelio gyslų izoliacijos ir išorinio apvalkalo, tačiau tai nėra šio užpildo funkcija papildomai izoliuoti kabelio laidininkus. Dar yra gaminami šarvuoti kabeliai, tačiau buitinių poreikių elektros instaliacijoje jie nenaudojami.Elektros instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacija turi būti įrengta taip, kad būtų saugu ją eksploatuoti ir kad ji atitiktų Gaisrinės saugos pagrindinius reikalavimus, patvirtintus Priešgaisrinės apsaugos ir gelbėjimo departamento prie Vidaus reikalų ministerijos direktoriaus 2010 m. gruodžio 7 d. įsakymu Nr. 1-338 „Dėl Gaisrinės saugos pagrindinių reikalavimų patvirtinimo“.
Instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tiesimo būdą ir aplinkos sąlygas ir tinklo vardinę įtampą. Pagal Lietuvos standartą LST HD 60364-5-52 „Žemosios įtampos elektriniai įrenginiai. 5-52 dalis. Elektros įrangos parinkimas ir įrengimas. Kabelių ir laidų sistemos (IEC 60364-5-52:2009, modifikuotas + 2011 m. vasario mėn. pataisa)“ instaliacijos sistemos parenkamos vadovaujantis Taisyklių 1 priedo 4 ir 5 lentelėmis arba projektiniais sprendimais.
Kaip instaliacija gali sukelti gaisrą? Yra du variantai: blogai padarytas sujungimas ir netinkamai parinkta kabelio apsauga. Kaip tokio atvejo išvengt? Planuot instaliaciją taip, kad sujungimų būtų kuo mažiau ir srovė per juos nebūtų didelė. Daryt visus sujungimus prieinamus.
Na, būtų gerai, kad sujungimo dėžė neturėtų tiesioginio kontakto su degiu paviršium. Kaip pasiekti? Daryti sujungimus kištukinių lizdų/jungiklių dėžėse, dėžes montuot į sienos karkasą, karkasą užpildyt akmens vata ar kita nedegia medžiaga.
Darant instaliaciją, mes ją turim suplanuot taip, kad išventi mechaninio pažeidimo galimybės. Medžio konstrukcijos ‘vaikšto’, todėl, jeigu pritvirtinti kabelį standžiai naudojant metalinius laikiklius, galimai tvirtinimas prapjaus izoliaciją arba pažeis gyslos geometriją.
Yra reikalavimai, kuriems turi atitikti techniniai sprendimai. Ir jeigu pirmu atveju yra atsakingas ir už techninius sprendimus, ir už jų įgyvendinimą, tai antru aš net nežinau. Ar yra kokia teorinė galimybė broko atveju kažką išreikalauti iš rangovo? Tad atsakingai rinkitės rangovus inžinerinėms sistemoms.
Svarbu! Elektros instaliacijos įrengimą mediniame name patikėkite tik kvalifikuotiems specialistams, turintiems patirties su tokiais projektais. Netinkamai įrengta elektros instaliacija gali sukelti gaisrą ir kelti pavojų gyvybei.
