Renkantis būstui karkasinį namą, yra nemažai privalumų: greita statyba, sąlyginai pigus statybos būdas ir galimybė pasiekti aukštą energinį efektyvumą. Tačiau vis dar gyvuoja nemažai prietarų, susijusių su karkasiniais pastatais. Daugelis tokių prietarų kilę dėl taupymo, kur negalima taupyti ir meistrų nemokšiškumo.
Šiame straipsnyje pristatysime medinio namo frontono apdailos sprendimus. Norime pabrėžti, kad straipsnis nėra instrukcija, kaip savarankiškai pasistatyti karkasinį namą. Medienos išmatavimai, tvirtinimo elementai, izoliacijos storiai kiekvienam pastatui turėtų būti skaičiuojami atskirai projektuotojo.
Mediena Karkasinio Namo Konstrukcijai
Vienas iš karkasinės statybos prietarų, kad užsandarinta mediena pūva. Tai netiesa, nes sandarinimo plėvelės laidžios garams. Daug svarbiau parinkti tinkamą medieną. Yra kelios alternatyvos:
- Pirkti padžiovintą medieną, impregnuoti ir pjauti statybos vietoje.
- Pirkti sausą ir kalibruotą medieną ir ją susipjauti vietoje.
- Džiovinta ir graduota mediena gali smarkiai skirtis savo charakteristikomis.
Civilizuotai džiovinta ir graduota mediena žymima klasėmis, kurios parodo fizines medienos savybes.
Minimalūs reikalavimai stiprumo klasėms, nustatyti standarte EN 14081:2007:
| Standartas EN 1912 | C14 | C16 | C18 | C22 | C24 | C27 | C30 | C35 | C40 |
|---|---|---|---|---|---|---|---|---|---|
| Atsparumas lenkimui N/mm2 | 14 | 16 | 18 | 22 | 24 | 27 | 30 | 35 | 40 |
| Atsparumas tempimui N/mm2 | 8 | 10 | 11 | 13 | 14 | 16 | 18 | 21 | 24 |
| Atsparumas slėgimui N/mm2 | 16 | 17 | 18 | 20 | 21 | 22 | 23 | 24 | 26 |
| Elastingumo modulis KN/mm2 | 7 | 8 | 9 | 10 | 11 | 12 | 12 | 13 | 14 |
| Tankis Kg/m3 | 200 | 310 | 320 | 340 | 350 | 370 | 380 | 400 | 420 |
Pažymėtų medienos savybių visiškai pakaks karkasinio namo medienai.
Sausos ir graduotos medienos supjovimas pagal brėžinį. Vakarų Europos šalyse, kur darbo jėga kainuoja daug, statyti karkasinį namą ruošiant medieną statybvietėje būtų visai nerentabilu. Todėl ten populiarūs iki galo surinkti skydiniai namai arba mediena iš karto supjaunama pagal brėžinį.
Medienos ruošiniai gradaciniam pjovimui (dažniausiai 50 mm storio ir įvairaus pločio tašai) džiovinami džiovykloje, kol pasiekia 17-20 procentų drėgnumą. Tada mediena tiksliai apipjaunama, populiariausias kalibruotos medienos tašų storis karkasiniam namui dažniausiai yra 45 mm. Plotis 5 mm mažesnis nei įprastai, išpjauti tašai yra 45x95, 45x70 mm, 45x145, 45x195 mm, 45x245mm.
Graduotos (kalibruotos) medienos ruošiniai keliauja į CNC stakles turinčią gamyklą. Joje, priklausomai nuo staklių modernumo, išpjaunamos tikslių matmenų lentelės. Kuo daugiau pjovimo krypčių turi staklės, tuo sudėtingesnius mazgus galima išpjauti.
Visa konstrukcinė mediena sužymima ir pridedamas karkasinio namo konstrukcijų planas.
Medieną verta impregnuoti, nors džiovinimas ir sunaikina grybelius.
Karkasinio Namo Karkaso Montavimas
Supjautos medienos montavimas panašus į vaikišką dėlionę. Netgi nekvalifikuotas meistrelis statinį sudės tiksliai ir greitai. Tai gerokai taupo statybos biudžetą arba pinigus išleisti kokybiškesniems tvirtinimo elementams ir sandarinimo medžiagoms.
Statybininkui pateikiamas projektas, kuriame sužymėta visa konstrukcija su konkrečių lentelių skaičiukais. Vos ne daugiausiai laiko užima tinkamos lentelės suradimas. Tačiau susikūrus sistemą, dėliojant tašus pagal zonas, suradimas greitai supaprastėja.
Impregnuota mediena suskirstoma pagal zonas arba tipus. Konstrukcijoje daug vienodų tašų. Pavyzdžiui, statramsčių, gegnių.
Karkaso Elementų Montavimo Eiliškumas
Statramsčiui pritvirtinti pakanka kelių rievėtų vinių. Greičiausiai darbas vyksta naudojant dujų pistoletą. Pistoletinės vinys kietesnio metalo, plonesnės ir su gerai medienoje įsitvirtinančiomis užkarpėlėmis.
Ar kelių vinių pakaks jūsų statomam karkasiniam namui, sužinokite iš projektuotojo, salygos ir apkrovos gali būti skirtingos.
Pritivirtinus statramsčius prie viršutinės rostverko lentos, pritvirtinama apatinė murloto lenta. Mūsų pirties siena buvo ilga, apatinė rostverko ir viršutinė murloto lenta nebuvo tvirtinamos iš karto. Jos pritvirtintos pakėlus dvi sienų konstrukcijas.
Pradžioje visu perimetru sumontuojamas rostverkas, ant jo paeiliui bus dedamos sienos. Geriausia, jei rostverko kraštas sutampa su pamato išoriniu kraštu.
Galinės sienos dažniausiai montuojamos su frontono konstrukcija. Ši konstrukcija leidžia patogiai uždėti kraiginę lentą į kurią remiasi gegnės.
Stogo šoną pritvirtinkite prie sienos papildomomis įstrižainėmis. Keliant vinys gali neišlaikyti svorio.
Šiame statybos etape karkasą reikėtų išlyginti. Kad ir kaip tiksliai supjauti tašai, karkasas gali būti pakrypęs. Lyginama atremiant ir pakalant tašus. Po šio veiksmo reikia prisukti laikinas arba nuolatines įstrižaines. Taip pat gali būti prikalti įstrižiniai sienų tašai, kurie reikalingi statikai ir šiltinimo medžiagai palaikyti išorėje.
Karkasinė konstrukcija išlyginta ir sutvirtinta laikinomis įstrižainėmis. Pritvirtintos perdangos sijos.
Šlaitinio Stogo Karnizo Ir Frontono Apdaila
Paradoksalu, kad mediena naudojama ten, kur jos dekoratyvumą išnaudoti sunku, kur reikėtų ilgaamžių ir patvarių, vandens ir šalčio poveikiui atsparių medžiagų - šlaitinio stogo karnizo ir frontono pakaloje. Deja, jau po kelių metų pakalos mediena pajuoduoja, nuo jos lupasi dažai, net ir itin rūpestingai sukaltos dailylentės išsiklaipo.
Dėl šių priežasčių karnizo pakalos lentos, siauralentės ir tašeliai beveik visada dažomos tamsios spalvos dažais. Eksploataciniu ir technologiniu požiūriu žymiai efektyvesnis šlaitinio stogo karnizo bei frontonų pakalos sprendimas - kokybiškos plastikinės dailylentės.
Sprendimas šlaitinio stogo atbrailą (karnizą) bei frontono juostą apkalti lentomis ir jas nudažyti ruda ar rausva spalva, kuri derėtų prie stogo dangos, dažniausiai iš tamsių skardos lakštų, jau tapo pabodusia „klasika”. Ji netenkina architektų, siūlančių pastato fasade akcentuoti stogo liniją, pabrėžti jo karnizą, kažkuo išsiskirti iš aplinkinių panašaus stiliaus ir spalvų derinio pastatų.
Kita vertus, praktiškas toks sprendimas atrodys neilgai: dažai nuo medinių dailylenčių nusilups jau po kelių metų, o karnizo pakalą perdažyti nebus lengva - dėl aukščio ją sunku pasiekti. Be to, prieš perdažant medines dailylentes, suskeldėjusį dažų sluoksnį nuo medienos paviršiaus tenka valyti, o šio darbo taip pat nepadarysi stovėdamas ant žemės.
Be to, ne visuose pastatuose tinka natūralumą išlaikiusios lentos. Deja, ne itin gražiai atrodo ir skardos lankstiniais padengtas karnizas, juolab, kad ir šiuo atveju bandoma taupyti.

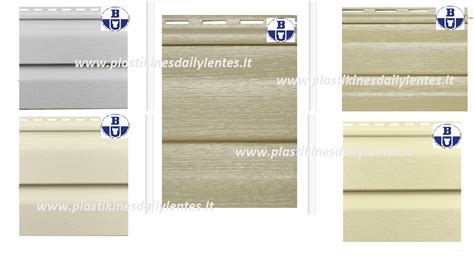

Kokybiškos Plastikinės Dailylentės
Kokybiški šlaitinio stogo pakalos elementai gaminami iš aplinkos poveikiui (ultravioletinių spindulių, temperatūros kaitos, vėjo nešiojamų abrazyvų) ir smūgiams atsparaus polivinilchlorido arba iš lengvojo ekstruzinio plastiko. Pastaroji medžiaga dėl didesnės kainos Lietuvoje naudojama rečiau, nors yra paplitusi Vokietijoje, Belgijoje, kitose turtingesnėse šalyse.
Plastikinių pakalos dailylenčių sistemą sudaro vertikaliai tvirtinamos karnizo ir frontono lentos (vėjalentės), horizontaliai tvirtinamos stogo atbrailos pakalos dailylentės, įvairios formos ventiliacinės grotelės, pakalos tvirtinimo profiliai (Lietuvoje dažniausiai naudojami mediniai tašeliai), išilginių jungčių elementai ir kitos pagalbinės detalės.
Svarbus šios pakalos elementas - vertikaliai montuojama plastikinė karnizo lenta (vėjalentė). Tinkamai sumontavus šią karnizo lentą, papildomų skardos lankstinių naudoti jau nebereikės.
Kiekvienos karnizinės lentos apatinėje vidinėje dalyje yra kita jungties detalė - griovelis, kuriame stačiu kampu įtvirtinama pirmosios karnizo pakalos dailylentės briauna. Po šia jungtimi yra karnizo lentos lašelinė - specialios formos snapelis, kuriuo nuvarva ant karnizo lentos patekęs vanduo.
Šlaitinio stogo karnizinės atbrailos pakalai daugelis gamintojų siūlo 10-12 cm pločio plastikines dailylentes, besiskiriančias spalva ir tekstūra, plastiko tankiu, storiu ir nuo šių rodiklių priklausančia kaina.
Karnizinės atbrailos pakaloje paprastai naudojamos ir ventiliacinės grotelės, kurių kiekis (stogo dangos sluoksnių vėdinimo angų plotas) priklauso nuo stogo konstrukcijos. Šių grotelių plotis paprastai būna toks pat, kaip ir pakalos dailylenčių.
Mezonino Frontonas Ir Jo Puošyba
Mezonino frontonas, jo stogo skydelis, paprastai trikampis, stogelis dvišlaitis. Retesnė trapecijos forma, itin reta - trikampė buku kampu laužtu kontūru.
Mezoninas - tai pusaukštis tarp dviejų pastato aukštų, paprastai įrengiamas stogo lygyje ties namo viduriu. Jame būna uždara gyvenamoji arba pagalbinė patalpa.
Kai kurie mezoninai turi ne tik kiaurapjūviu (karnizams būdinga raiška) ornamentuotus karnizus (apkalos dailylenčių galus), bet ir labai ryškų dekoro elementą - kryžmas.
Kai kuriuose mezoninuose, be langų, yra daugiau dekoruotų architektūros elementų, - karnizai (su dvieilėmis ornamentų juostomis), kerčios bei vėjalentės.
Kai kurių namų mezoninų frontonai ornamentuoti soliariniais motyvais, apkala su lentelių antdėklais, vaizduojančiais spindulius, beveik niekuo nesiskiria vėjalenčių ornamentai.
Štai keletas patarimų, kaip tinkamai apdailinti medinio namo frontoną, kad jis būtų gražus ir ilgaamžis.
Šlaitiniais stogais laikomi tokie, kurių nuolydis yra didesnis nei 7°. Stogo nuolydis priklauso nuo pasirinktos architektūrinės išraiškos, stogo dangos ir klimato sąlygų.
Svarbu! Jeigu stogo apkrovos didesnės, ant laikančiųjų sienų turi būti suformuotas monolitinis 15-20 cm aukščio žiedas. Į žiedą kas 80-100 cm įbetonuojami 12-18 mm skersmens metaliniai strypai. Ant žiedo viršaus klojama hidroizoliacija, ant jos montuojamas medinis mūrtašis (murlotas), kuris veržlėmis priveržiamas prie žiedo.
Pagrindinis šlaitinio stogo konstrukcijos principas - įrengti taip, kad į jį nepatektų drėgmė, o vandens garai turėtų galimybę išgaruoti per oro tarpą. Oro tarpas - pagrindinis barjeras garų patekimo į šiltinimo medžiagą kelyje.
Termoizoliacinės medžiagos pasirinkimą stogui turėtų lemti šios medžiagos savybės: deklaruojamas šilumos laidumo λD koeficiento dydis, laidumas vandens garams, degumo klasė, akustinės savybės, matmenų stabilumas (šlaitiniams stogams svarbus parametras dėl įkaitimo), montavimo patogumas.
Labai svarbu, jog stogo šlaitų ir sienos apšiltinimo sluoksniai būtų sujungti. Antraip toje vietoje bus didelis šilumos tiltelis.
Stogo apšiltinimas poliuretano putomis - greičiausias ir užtikrintas būdas pasiekti 100-ą procentinį stogo sandarumą. Taigi, jei apsisprendėte turėti šiltą ir sandarų stogą, apšiltintą poliuretanu, jūsų uždavinys yra pasirinkti profesionalus, kurie dirba su geros kokybės putomis.
Apšiltinant stogą poliuretano putomis, reikia atkreipti dėmesį, su kokiomis putomis dirba apšiltintojai, ar jie savo interneto svetainėje pateikia oficialias poliuretano putų deklaracijas. Tai svarbu dėl to, kad poliuretano putų kokybė lemia jų ilgaamžiškumą, atsparumą karščiui, dėl kurio prastesnės kokybės putų sluoksnis dėl temperatūros gali suskilinėti.
