Elektros instaliacijos laidų spalvos yra standartizuota sistema, naudojama elektros instaliacijoje, siekiant nurodyti laidų paskirtis ir įtampas. Ši sistema yra gyvybiškai svarbi užtikrinant saugumą, efektyvumą ir atitiktį teisiniams reikalavimams.
Spalvų Kodų Svarba
- Saugumas: Spalvos leidžia elektrikams ir technikams lengvai atpažinti, kurie laidai yra „karšti“, neutralūs ar įžeminti, sumažinant elektros smūgio riziką.
- Gedimų šalinimo efektyvumas: Jei kyla elektros problemų, spalvomis pažymėti laidai leidžia techninės priežiūros darbuotojams greitai nustatyti ir išspręsti problemas.
- Teisinės atitikties užtikrinimas: Daugelyje šalių yra reglamentai, reikalaujantys specifinių elektros laidų spalvų kodų gyvenamuosiuose ir komerciniuose pastatuose.
- Suderinamumas ir standartizavimas: Naudojant standartizuotus spalvų kodus, elektrikai ir rangovai dirbdami kartu gali lengvai suprasti sistemos struktūrą.
- Žmogiškųjų klaidų mažinimas: Intuityvus spalvų kodavimas sumažina klaidų tikimybę atliekant elektros darbus.
- Palengvintas darbas tarptautiniu mastu: Kadangi daugelis šalių laikosi panašių spalvų kodų, elektrikams lengviau dirbti tarptautiniu mastu arba tvarkant importuotą įrangą.
- Mokymai ir švietimas: Spalvų kodai padeda naujiems technikams intuityviai suprasti elektros sistemas ir sumažina mokymosi laiką.
Pagrindinės Laidų Spalvos Ir Jų Paskirtis
Elektros instaliacijoje naudojamos įvairios spalvos, kurių kiekviena turi savo paskirtį:
- Juodi laidai: Paprastai naudojami kaip „karšti“ arba aktyvūs laidai elektros grandinėse. Jie perneša elektros srovę nuo energijos šaltinio iki prietaiso ar apkrovos.
- Raudoni laidai: Taip pat nurodo „karštus“ arba aktyvius laidus elektros sistemose. Jie dažnai naudojami, kai reikia kelių grandinių ar jungiklių.
- Balti arba pilki laidai: Dažniausiai naudojami kaip neutralūs laidai. Jie užbaigia grandinę ir perneša grįžtamąją srovę nuo apkrovos atgal į energijos šaltinį.
- Vario laidai: Naudojami įžeminimui elektros sistemose. Jie užtikrina saugų kelią elektros srovei nutekėti gedimo ar elektros impulso atveju.
- Mėlyni ir geltoni laidai: Paprastai naudojami žemos įtampos pritaikymuose. Mėlyni laidai dažnai naudojami apšvietimo valdymo sistemose, pvz., naudojant šviesos reguliatorius.
- Žaliai geltona: Įžeminimo laidas.
Elektrikų naudojamas elektros laidų spalvų kodavimas
Trijų Fazių Elektros Sistemos
Trijų fazių elektros sistemos, dažnai naudojamos didelėse komercinėse ir pramoninėse patalpose, reikalauja teisingo laidų identifikavimo siekiant išlaikyti sistemos vientisumą, saugumą ir funkcionalumą. Standartiniai spalviniai kodai padeda identifikuoti skirtingas fazes ir užtikrinti teisingą jų sujungimą.
- 1 fazė - Juoda: Ši spalva reiškia pirmą fazę, naudojamą srovės pernešimui.
- 2 fazė - Raudona: Antrą fazę, kuri taip pat yra aktyvi, dažniausiai žymi raudona spalva.
- 3 fazė - Mėlyna: Trečią fazę žymi mėlyna spalva.
- Neutralus - Baltas arba pilkas: Trijų fazių sistemose neutralus laidas veikia kaip grįžtamojo srovės kelias ir paprastai yra baltos arba pilkos spalvos.
- Įžeminimas - Žalias, žalias su geltona juostele arba varinis: Įžeminimo laidai bet kurioje elektros sistemoje, įskaitant trijų fazių sistemas, yra itin svarbūs saugumui. Jie apsaugo nuo elektros smūgio, suteikdami kelią elektros srovei į žemę.
Kintamoji Srovė (AC) Ir Nuolatinė Srovė (DC)
Suprasti skirtumus tarp kintamosios srovės (AC) ir nuolatinės srovės (DC) yra svarbu kiekvienam, kuris dirba su elektros sistemomis ar jas studijuoja.
- Kintamoji srovė (AC): Elektros srovės tipas, kurį tiekia elektrinės ir kuris naudojamas daugumoje namų ūkių bei komerciniuose pastatuose. AC srovės elektrinio krūvio srautas periodiškai keičia kryptį, todėl ši srovė efektyvi pernešant elektrą dideliais atstumais.
- Nuolatinė srovė (DC): Elektros srovė, tekanti tik viena kryptimi. Ją generuoja tokie šaltiniai kaip baterijos, saulės moduliai ir termoporos.
Tarptautiniai Standartai
Suprasti įvairių šalių elektros laidų spalvų kodų standartus yra būtina elektrikai, inžinieriams ir saugos inspektoriams, dirbantiems tarptautiniuose projektuose arba su užsienyje pagaminta įranga.
- Tarptautinė Elektrotechnikos Komisija (IEC): Nustato elektros laidų spalvų kodų standartus, naudojamus daugelyje Europos šalių ir kitose valstybėse, kurios laikosi IEC standartų.
- Kanados Elektros Kodeksas (CEC): Nustato elektros laidų instaliacijos standartus Kanadoje.
Mokymai Ir Sertifikavimas
Tinkamas mokymas gali pagerinti saugumą, padidinti efektyvumą ir užtikrinti atitiktį tiek nacionaliniams, tiek tarptautiniams standartams. Yra daugybė mokymo programų ir kursų, kurie specializuojasi mokant laidų spalvų kodų pagal NEC standartus.

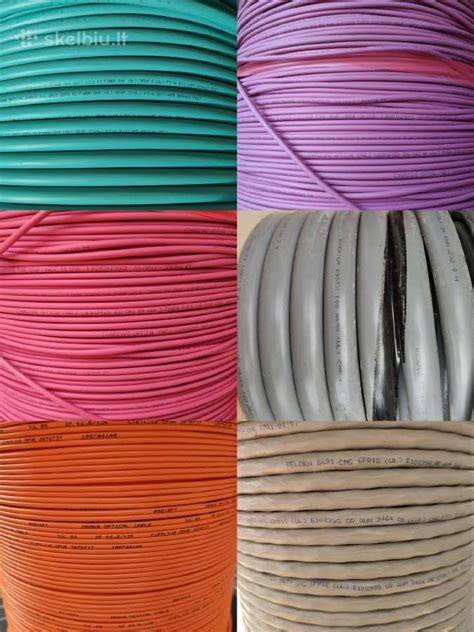

Instaliaciniai Kabeliai
Vykdant bet kokį elektros instaliacijos projektą, nesvarbu, ar klojate pamatus naujam pastatui, modernizuojate seną statinį, ar tiesiog atliekate keletą elektros sistemos atnaujinimų, labai svarbu pasirinkti tinkamus instaliacinius kabelius. Instaliaciniai kabeliai užtikrina sklandų įvairių prietaisų maitinimą, padeda apšviesti erdves ir, svarbiausia, užtikrina elektros infrastruktūros saugumą bei efektyvumą.
Pagrindinės instaliacinių kabelių rūšys:
- Aliuminininiai kabeliai
- Variniai kabeliai
- Behalogeniai kabeliai
| Kabelio tipas | Privalumai | Trūkumai | Pritaikymas |
|---|---|---|---|
| Aliuminininiai | Lengvi, ekonomiški | Mažesnis laidumas, oksiduojasi | Elektros tinklai, oro linijos |
| Variniai | Puikus laidumas, lankstūs | Brangesni | Gyvenamieji ir komerciniai pastatai |
| Behalogeniai | Sumažina gaisro pavojų, neišskiria nuodingų dujų | - | Visuomeninės paskirties pastatai, ligoninės, oro uostai |

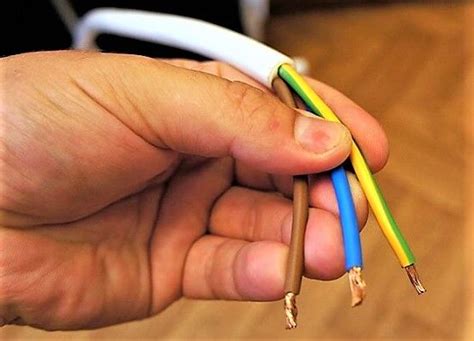

Informacija, pateikta ant instaliacinių laidų, suteikia svarbios informacijos apie jų specifikacijas ir numatytą naudojimą. Pagal HD 308 Europos standarto reikalavimus, 3-jų laidų instaliaciniame kabelyje esančių laidų spalvos reiškia: žaliai geltona - įžeminimo laidas, mėlyna - darbinis (nulinis) laidas, rudas, baltas, juodas, raudonas arba violetinis - fazinis laidas.
