Renkantis saugiklį buto apšvietimui, svarbu atsižvelgti į kelis pagrindinius aspektus: laidų skerspjūvį, planuojamą apkrovą ir saugumo reikalavimus. Netinkamai parinktas saugiklis gali sukelti perkrovą, trumpąjį jungimą ar net gaisrą.
Pirmiausia, reikia įvertinti laidų, kuriais bus tiekiamas apšvietimas, skerspjūvį. Dažniausiai apšvietimui naudojamas 1,5 kvadratinio milimetro varinis kabelis, kuris atlaiko ilgalaikę 18A srovę. Todėl šiam kabeliui būtina naudoti ne didesnį kaip 16A apsaugos įrenginį (automatuką arba tirpųjį saugiklį).
Nedarykite pagrindinių klaidų pasirinkdami laidininką: laidininku pratekančios srovės dydis nepriklauso nuo įtampos, t.y. ar įtampa bus 5V, ar 12V, ar 220V, ar 380V: bet kokiu atveju 1,5 kvadrato vienu variniu laidu „kabančiu ore“ (viena gysla) tekanti ilgalaikė srovė neturi viršyti 23A.
220V įtampos grandinėse naudojame dvi gyslas: fazę (L) ir nulį (N), vadinasi per šiuos abu laidus tekės srovė, ir jei tai kabelis (2, ar 3 gyslų) srovė neturi viršyti 18A. Trečia gysla - įžeminimas. Šia gysla srovė tekės tik avariniame režime.
Iš kitos pusės, 1.5 kvadrato varinis kabelis privalo būti apsaugotas 16A apsaugos įrenginiu. (automatukas, tirpus saugiklis).
Svarbu atsižvelgti į tai, kad 1.5 kvadrato varinis kabelis (tradiciškai naudojamas kabelis apšvietimui) atlaikys ilgalaikę 18A srovę.
Jei tiksliai nežinote, koks laidų skerspjūvis, pirmiausia rekomenduoju pasikonsultuoti su specialistu ar elektriku, kad jis įvertintų situaciją vietoje.
Kaip teisingai pasirinkti automatinį jungiklį pagal charakteristiką?
Saugiklių Tipai ir Charakteristikos
Automatiniai jungikliai atlieka labai svarbią funkciją - saugo laidus nuo perkaitimo ir užsidegimo, o mus nuo gaisro (nuo srovės mus sauga nuotėkių relė).
Parduotuvės lentynose visų gamintojų automatai sužymėti vienodai - raidėmis (B, C, D) ir skaičiais (6, 10, 16, 25…). Skaičiumi žymima nominali srovė (tokia srovė, kurią automatas gali praleisti per save pastoviai ir be jokių pasekmių). Raidė parodo automato srovės charakteristiką. Kaip tik nuo jos priklauso, kokiai srovei esant automatas išsijungs.
Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliąją 1,2-1,5 karto ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas.
Pavyzdžiui, turime tris automatus, kurių nominali srovė - 16 amperų: - B16, C16 ir D16. Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliąją 1,2-1,5 karto ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas.
Dažniausiai mes neturime galimybės rinktis įvadinio automato, t.y., to, kuris stovi prieš skaitliuką - jį savo nuožiūra stato ESO. Jo pagalba ESO riboja išskiriamą galią ir garantuoja trumpojo sujungimo selektyvumą, kad jūsų tinkle įvykęs trumpas sujungimas neišjungtų visos paskirstymo linijos.
Visa kita - mūsų pasirinkimas. Rozetėms puikiai tiks B 16 automatai. Ūkinės paskirties statiniuose , kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais, geriau rinktis automatus, kurių charakteristika C - C16.
Naudojant automatus su dideniu nominalu, būtina pravesti storesnį kabelį (2,5 kv. .. Įvykus trumpam sujungimui to nepavyks išvengti. Srovė trumpo sujungimo grandinėje bus vienoda visuose automatuose ir bus vienodai dielė - šimtai amperų.
Galimybė išjungti automatus paeiliui yra vadinama selektyvumu. Selektyvumas čia reiškia, kad išjungiamas yra artimiausias apkrovai automatas, ir tik po to - sekantys.
Kaip minėta anksčiau, dažniausiai įvade būna statomi paprasti automatai su charakteristika C, taigi, nepakeitus jo, užtikrinti selektyvumo nėra galimybių. Tačiau gallime selektyvumą organizuoti apkrovos atveju, jei namie pastatysime automatą su charakteristika B.
Kaip Apskaičiuoti Apšvietimo Apkrovą
Norint tinkamai parinkti saugiklį, būtina apskaičiuoti bendrą apšvietimo prietaisų galią. Pavyzdžiui, jei kambaryje yra 5 lemputės po 60W, bendra galia bus 300W. Tuomet, naudojant formulę I = P/U (kur I - srovė, P - galia, U - įtampa), galima apskaičiuoti srovę: I = 300W / 220V ≈ 1.36A. Šiuo atveju, 16A saugiklis pilnai apsaugo grandinę.
Apskaičiuojant reikiamą srovę, svarbu atsižvelgti į visų apšvietimo prietaisų suminę galią, kadangi vienu metu gali veikti visi įrenginiai.
Nuotėkio Relės Svarba
Be automatinių jungiklių, svarbu įrengti ir nuotėkio relę (NR), kuri apsaugo nuo srovės nutekėjimo. Lietuviškas terminas - nuotėkių relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo.
Pateiksiu pavyzdį, kuris paaiškins NR veikimo principą. Tarkim, nusipirkote virtuvinį blenderį. Visą tokį gražų, nerūdijančio plieno, blizgantį ir už labai jau gerą kainą. Tarkim, kad nuolaida buvo nemaža dėl to, kad surinktas jis nekažkaip ir per kažkurį laiką nuo vibracijų viduje blenderio fazės laidas atsikratė ir susilietė su metaliniu korpusu, t.y., užtrumpino. Bandant sutrint rytinį kokteilį staiga netikėtai mus nemaloniai papurto elektra.
Jei nuotėkių relė skydelyje įrengta, tuomet ji pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės tekančios per nulį stiprumą. Paprastai kalbant, stebi, kad kiek srovės „įtekėjo” į laidų instaliaciją, tiek ir „ištekėtų”. Jei kažkas ne taip ir „išteka” mažiau srovės, vadinasi kažkur yra nutekėjimas. Tarkim, per minėto hipotetinio blenderio korpusą. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.
Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relė priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti.
Kalbant toliau apie skirtumus, mums svarbu kaip žymimos NR. AC - sinusoidinei kintamajai srovei, t.y. Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR. 30 mA - buitinis variantas.
Suveikia tada kai (žr. 100mA, 300mA - taip vadinamos priešgaisrinės NR. Srovė per didelė, kad būtų aktuali žmogaus gyvybės apsaugai, bet vis tiek naudingas reikalas, jei, tarkim, ūkyje apsaugomos ne visos linijos jautresnėmis NR, tai vieną tokio nominalo verta įrengti ant įvado. Apsaugoti NR visas linijas. Išimtimi gali būti šviesos linijos sausose patalpose.
NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.

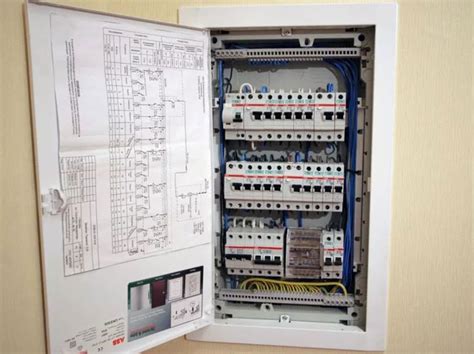

Jei ruošiatės susirinkti savo namo skydelį patys, bus naudinga pasiskaityti, kaip jos sutvertos, kodėl tokios jau reikalingos ir kaip išsirinkti.
