Elektros kabelio gylis: ką reikia žinoti Lietuvoje

Elektros įvedimas į sklypą arba seno oro linijos kabelio keitimas į požeminį yra vienas svarbiausių infrastruktūros darbų, su kuriais susiduria naujakuriai ar namus renovuojantys savininkai. Svarbu viską atlikti tinkamai ir pagal galiojančius reikalavimus.

Kabelio pasirinkimas

Pirmasis ir akivaizdžiausias elementas yra pats elektros kabelis. Rinkoje dominuoja du pagrindiniai tipai: variniai ir aliuminiai kabeliai.

• Variniai kabeliai pasižymi geresniu elektros laidumu, yra lankstesni ir atsparesni oksidacijai nei aliuminiai. Tačiau jie yra žymiai brangesni. Dėl šios priežasties variniai kabeliai dažniausiai naudojami vidaus instaliacijai arba trumpiems atstumams lauke.
• Aliumininiai kabeliai dažniausiai pasirenkami ilgiems atstumams po žeme (pavyzdžiui, nuo elektros skaitiklio dėžutės iki namo įvado).

Kabelio kaina tiesiogiai priklauso nuo jo storio (skerspjūvio ploto) ir gyslų skaičiaus. Gyvenamiesiems namams dažniausiai reikalingas trifazis įvadas, todėl naudojami 4 arba 5 gyslų kabeliai. Skerspjūvis parenkamas pagal planuojamą galią (kW) ir trasos ilgį, siekiant išvengti įtampos kritimo.

Klojant kabelį po žeme, jis turi būti apsaugotas nuo mechaninio poveikio ir drėgmės. Tam naudojami:

• Šarvuoti kabeliai: Jie turi papildomą metalinę apsaugą po izoliacija, kuri saugo nuo graužikų ar atsitiktinio pažeidimo kasant.
• Techninis vamzdis: Kabelis dažnai veriamas į specialų plastikinį vamzdį (gofrą), ypač po keliais ar įvažiavimais.
• Signalinė juosta: Virš kabelio (apie 30-40 cm atstumu nuo jo) privalo būti paklota ryški įspėjamoji juosta (dažniausiai raudona su užrašu „Kabelis“).
• Smėlio pasluoksnis: Kabelis negali būti tiesiog užverstas akmenimis ar statybinėmis atliekomis. Jis turi gulėti ant smėlio „pagalvės“ ir būti užpiltas smėlio sluoksniu, kad grunto judėjimas nepažeistų izoliacijos.

Kabelio klojimo gylis

Teisės aktai nustato, kad elektros kabeliai nedirbamoje žemėje turi būti įgilinti ne mažiau kaip 0,7 m, dirbamoje žemėje, po keliais ir įvažiavimais - ne mažiau kaip 1 m. Sankirtose su kitais inžineriniais tinklai būtina išlaikyti atitinkamus atstumus.

Standartiškai elektros kabeliai klojami 0,7 metro gylyje. Jei kabelis kerta dirbamą žemę ar vietas, kur numatoma didelė apkrova (pavyzdžiui, po važiuojamąja kelio dalimi), gylis dažnai didinamas iki 1 metro arba naudojami papildomi apsauginiai vamzdžiai.

6-10 kV įtampos kabelio įvadui į pastatą iki 5 m ilgio atstumu tranšėjos gylis privalo būti ne mažesnis kaip 0,5 m. Po gatve ar keliu iki 35 kV įtampos kabeliai turi būti tiesiami ne mažesniame gylyje nei reglamentuoja kelių techniniai reglamentai (dažniausiai tai 1,5 m).

110-400 kV įtampos kabeliams turi būti ne mažesnis kaip 1,5 m.

Svarbu: Kabeliai turi būti pažymėti sklypo plane. Ant kabelių medžių sodinti negalima.

Kabelio klojimo etapai

Tranšėjos kasimas ir įrengimas elektros kabeliams tiesti yra esminė elektros tinklų montavimo dalis, statant privatų gyvenamąjį namą, kitos paskirties statinį.

Tranšėjos vietos paruošimas atliekamas, pažymint jėgos kabelio vietą pagal išduotą projektą. Užsitikrinama, kad vietovėje nėra trukdančių objektų, tokių kaip ypač dideli akmenys ar augalų šaknynai.

Prieš kasant tranšėją, būtina gauti projektą darbams atlikti, kuriame tiksliai nurodyta kabelio tiesimo vieta, gylis ir atstumas nuo kitų inžinerinių tinklų. Pažymėtina, kad privaloma gauti leidimus, jei kabeliai tiesiami viešose ar kitų savininkų valdomose teritorijose.

Kabelio klojimo etapai:

1. Tranšėjos kasimas (gylis priklauso nuo vietos ir kabelio tipo).
2. Pagrindo paruošimas (10-15 cm storio smėlio arba žvyro sluoksnis).
3. Kabelio klojimas nedegiame plastikiniame vamzdyje.
4. Smėlio arba susmulkintos žemės sluoksnio užpylimas (10 cm).
5. Įspėjamojo juostos sluoksnio dėjimas (30 cm aukščiau nei kabelis).
6. Tranšėjos užpylimas iškastiniu gruntu (dirvožemiu).

Jei klojama keli kabeliai, tarp jų išlaikomas minimalus atstumas, paprastai apie 10 cm.

Svarbu žinoti

Fiziniai darbai yra tik ledkalnio viršūnė. Prieš pradedant kasti, būtina sutvarkyti dokumentaciją. Svarbi išlaidų eilutė - geodeziniai matavimai (išpildomoji nuotrauka). Paklojus kabelį, bet dar neužkasus tranšėjos (arba iškart po užkasimo, jei tai buvo pažymėta), geodezininkas turi užfiksuoti tikslią kabelio vietą koordinačių sistemoje. Be šios nuotraukos objektas nebus pripažintas tinkamu naudoti ir elektros tiekimas nebus pajungtas.

Elektros darbai nėra ta sritis, kurioje galima pasikliauti nekvalifikuotais pagalbininkais. Kabelių klojimą, o ypač jų prijungimą, privalo atlikti atestuoti elektrikai, turintys atitinkamus leidimus dirbti su elektros įrenginiais.

Klaidinga manyti, kad užtenka nusipirkti tik kabelį. Techniniai reikalavimai numato visą eilę papildomų medžiagų, kurios užtikrina saugumą ir ilgaamžiškumą.

Svarstant apie požeminio kabelio įrengimo kaštus, svarbu suprasti, kad tai yra ilgalaikė investicija. Kokybiškai atlikti darbai užtikrina ramybę dešimtmečiams.

Lauko elektros instaliacijos būdai

Lauke elektra instaliuojama dviem būdais: atviruoju ir paslėptuoju.

• Atviroji instaliacija gali būti atlikta ant trosų ir lynų. Šis būdas dažniausiai naudojamas tiesiant įvadus į pastatus, nes yra pigesnis ir ekonomiškesnis. Jeigu atvirąją instaliaciją naudosite ir kiemo elementams bei kitiems lauko įrenginiams apšviesti, žinokite, kad aplinkai tai nesuteiks estetinio vaizdo.
• Paslėptoji instaliacija - tai kabelių tiesimas po žeme. Požeminis elektros energijos kabelis yra saugesnis ir patikimesnis energijos perdavimo būdas nei oro linijos, kurias dažnai pažeidžia gamtos stichijos. Be to, urbanizuotoje teritorijoje požeminiai kabeliai netrukdo kelių tiesimui, statybai, vizualiai nematomi ir negadina kraštovaizdžio.

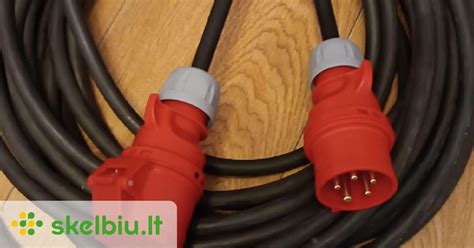

Labai svarbu visus lauko elektros įrenginius apsaugoti nuo trumpųjų jungimų bei perkrovų automatiniais jungikliais ir įžeminti. Kai lauko elektros įrenginiai yra stacionarūs ir nežadate keisti jų montavimo vietos, jiems elektros energija tiekiama kabelius tiesiant po žeme, o jeigu kilnojami - lanksčiais kabeliais žemės paviršiumi.
