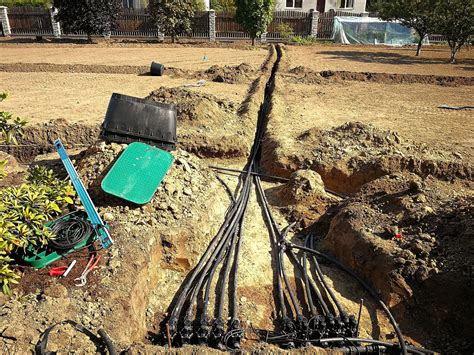

Kabelio klojimas žemėje
Elektros Instaliacijos Matavimus Įtvirtinantys Teisės Aktai
Naudojami elektros įrenginiai ir statybos produktai turi atitikti jiems taikomų techninių reglamentų, norminių teisės aktų ir Lietuvoje galiojančių standartų reikalavimus. Elektros įrenginių įrengimo bendrosios taisyklės nurodo, kad prieš pradedant naudoti elektros įrenginius turi būti atlikti jų bandymai ir matavimai. Bandymai ir matavimai atliekami vadovaujantis gamintojų, pagaminusių elektros įrenginius, techniniais dokumentais, įrenginį eksploatuojančios įmonės patikrinimus reglamentuojančiais dokumentais ir Elektros įrenginių bandymo normomis ir apimtimis.Svarbūs Teisės Aktai:
- Lietuvos Respublikos statybos įstatymas
- Statybos techninis reglamentas STR 1.11.01:2010 "Statybos užbaigimas"
- Lietuvos standartas LST HD 60364-6:2007 „Žemosios įtampos elektriniai įrenginiai. 6 dalis.
Bendrieji Reikalavimai Matavimo Priemonėms
Matavimo priemonės, skirtos elektriniams dydžiams matuoti, gali būti skirstomos pagal matuojamąjį dydį, pagal tikslumo laipsnį, pagal įtampą, srovę ir kt. Jos gali būti stacionarinės ir kilnojamosios, analoginės ir rodyklinės, tiesioginės atskaitos ir palyginimo bei kitokios. Tiesioginės atskaitos priemonės rodo matuojamojo dydžio vertę savo atskaitos įtaisu, o palyginimo prietaisai - matuojamąjį dydį lygina su matu. Priemonių skalėse galima rasti jų darbo padėties ženklą, tikslumo klasę, matuojamojo dydžio žymėjimą ir kt.
Elektros dydžių matavimo priemonės turi tenkinti Lietuvos Respublikos metrologijos įstatymo reikalavimus, Lietuvoje pripažintus tarptautinius standartus, tarp jų standartų paketo LST EN 61557-1-12:2008 „Žemosios įtampos skirstomųjų sistemų, kurių kintamoji įtampa neviršija 1 kV, o nuolatinė įtampa neviršija 1,5 kV, elektrinė sauga. Įranga apsauginėms priemonėms tikrinti, matuoti ar stebėti. 1-12 dalys. Eksploatacinių charakteristikų matavimo ir stebėjimo įtaisai (IEC 61557-12:2007)" bei kitais norminiais teisės aktais. Standarto LST EN 61557 kiekviena dalis nustato reikalavimus tam tikram matavimui skirtiems prietaisams, rodantiems išmatuotą vertę.
Matavimo prietaiso didžiausia procentinė veikimo paklaida matavimų srityje neturi viršyti ±30%. Matavimo ribos turi būti parenkamos įvertinus didžiausius ilgalaikius matuojamų dydžių nuokrypius nuo jų vardinių verčių.

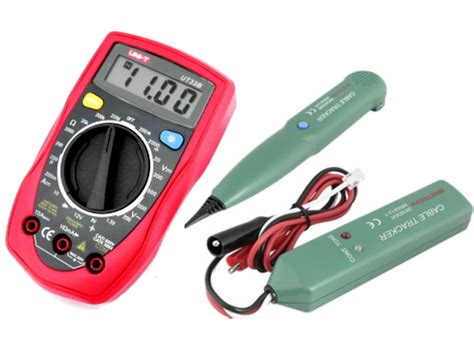

Elektros matavimo prietaisai
Prietaiso Apsaugos Nuo Elektros Kategorijos
Pasirenkant matavimo prietaisus reikia atsižvelgti ir į jų apsaugos nuo viršįtampių kategoriją. Žemosios įtampos elektros tinkle vykstant trumpiesiems jungimams, įvairiems perjungimams, žaibo išlydžiams ir pan., atsiranda sudėtingi pereinamieji procesai, kurie grandinėse sukelia ilgiau ar trumpiau trunkančius įtampų padidėjimus - viršįtampius. Vykstantys pereinamieji procesai labiausiai pavojingi galinguose ir energetiškai imliuose elektros įrenginiuose, kurių grandinės apskaičiuotos didelei srovei. Blogiausiu atveju pikinė viršįtampio įtampa gali siekti kelis tūkstančius voltų.
Impulsiniai pereinamieji procesai yra ne vienintelė trumpojo jungimo arba elektros lanko atsiradimo priežastis. Kita nelaimingų atsitikimų priežastis, kuri yra gana paplitusi,- matavimo priemonių naudojimas neatsižvelgiant į apsaugą nuo viršįtampių. Standartas LST EN 61010-1:2011 numato ryšį tarp vardinių tinklo įtampų, viršįtampių kategorijų I-IV, kurios dažnai žymimos CAT I, CAT II ir t. t., bei maksimalių įtampos impulsų, kuriuos turi išlaikyti prietaisas.
Viršįtampių kategorijos grindžiamas matavimo įrangos atstumu nuo maitinimo šaltinio.
Realiomis sąlygomis pagrindinė taisyklė yra tokia: kuo arčiau maitinimo įvado yra elektros įranga, tuo bus didesnė jos sugadinimo dėl pereinamojo proceso viršįtampių poveikio rizika ir todėl atitinkamai turi būti aukštesnis elektros įrangos kategorijos numeris. Ši taisyklė taip pat gali būti formuluojama taip: kuo didesnė elektros šaltinio grandinės iki įrangos pastatymo vietos pilnutinė varža, tuo gali būti žemesnis kategorijos numeris, nes viršįtampio dydis priklauso nuo varžos dydžio.
Šiuolaikiškas matavimo prietaisas turi būti dvigubosios izoliacijos ir, norint kuo didesnių saugumo garantijų, jo kategorija turi būti paprastai 600 arba 1000 voltų CAT III ir / arba 600 voltų CAT IV. Be to, matavimo įrangos žymėjimas atliekamas paties gamintojo, todėl nurodyta kategorija ne visada atitinka tarptautinius standartus.
Viršįtampių Kategorijos ir Įtampa
Viršįtampių kategorijos
Žymuo True RMS
Dažnai ant srovės ir įtampos matavimo priemonių korpusų tenka matyti abreviatūrą „True RMS" arba „TRMS". Dėl nuolatinio augančio impulsinių maitinimo šaltinių naudojimo informacinėje ir kompiuterinėje įrangoje, kintamojo greičio elektros variklių pavarose, aukšto dažnio apšvietos prietaisuose su elektroniniu valdymu, taip pat dėl didelio ar labai mažo ilgio instaliacijų naudojimo elektros tinkle ir kitų priežasčių atsiranda srovės ir įtampos kreivių formos pakitimai - harmoniniai iškraipymai.
Harmonikos tinkle gali sukelti elektros variklių ir transformatorių, kitos įrangos perkaitimą ar sugadinimą. Todėl būtina turėti veiksmingus identifikavimo metodus ir informacijos priemones, kurios duotų atsakymus, kaip spręsti iškilusias problemas.
Matuojant nesinusinės formos dydžius (sroves, įtampas), senosios kartos matavimo prietaisai, matuodami vidutinę dydžio vertę, dažnai neatspindi tikrosios šio dydžio vertės. Šiuolaikiniai matavimo prietaisai su True RMS funkcija leidžia išmatuoti realių formų srovės ar įtampos efektines vertes be specialių žinių ir pasiruošimo.
Trumpai Apie Elektrinių Parametrų Matavimus
Naudojamos matavimo priemonės, užtikrinant jų susietumą su etalonais, prižiūrimos ir tikrinamos (kalibruojamos) Lietuvos Respublikos metrologijos įstatymo ir (arba) objekto savininko nustatyta tvarka.
Baigus matavimus būtina įvertinti gautus matavimo rezultatus - ar jie yra realūs, ar teisingai buvo naudojamasi prietaisu, ar galėjo rezultatus paveikti pašaliniai trukdymai - netinkama temperatūra, laukai ir pan. Matavimo rezultatai įforminami protokolu. Protokolo forma įstatymu nėra numatyta, tačiau šiuo metu praktikoje vadovaujamasi rekomendacijomis, išdėstytomis leidinyje ,,Įžeminimo įrenginių ir izoliacijos varžų matavimo protokolai", A.Drabatiukas, A.Tranauskas, Vilnius, 1999 m. Leidinyje parengtos protokolų formos gerai pritaikytos įvairioms matavimo situacijoms, leidžia įvertinti įvairius matavimų atvejus.
Elektros Tinklų Sistemos
Paprasčiausią žemosios įtampos elektros tiekimo sistemą sudaro maitinimo šaltinis ir elektros instaliacija. Elektros energijos šaltinis - tai dažniausiai transformatorinė ar atskiras elektros generatorius, iš kurių elektros energija persiunčiama vartotojų elektros imtuvams. Elektros imtuvas - aparatas, mechanizmas arba prietaisas, kuriame elektra keičiama į kitos rūšies energiją. Žemosios įtampos elektros tiekimo schemos skiriasi maitinimo šaltinio ir elektros imtuvų laidžių korpusų įžeminimo būdais. Priklausomai nuo įžeminimo būdo skirtingai sprendžiamos apsaugos nuo elektros, elektromagnetinio suderinamumo ir kitos problemos.
Tarptautiniuose IEC standartuose pateikiamos tokios elektros tinklų sistemos: TN, TT ir IT. Pirmasis simbolis T reiškia elektros tinklo šaltinio neutralės tiesioginį ryšį su žemę (terra). Toks tinklas yra tiesiogiai įžemintos neutralės tinklas. Žymėjimas I rodo, kad elektros tinklo šaltinio neutralė tiesioginio ryšio su žeme neturi. Toks tinklas yra izoliuotos, varža įžemintos arba kompensuotos neutralės tinklas. Antrasis simbolis T reiškia elektros vartotojo laidaus korpuso tiesioginį ryšį su žeme. TN sistemoje yra naudojami dar du simboliai C ir S, rodantys šio tinklo posistemes. Trečias simbolis C rodo, kad nulinis ir apsauginis laidininkas yra vienas ir tas pats ir vadinamas PEN laidininku. Tai keturlaidis trifazis arba dvilaidis vienfazis tinklas. Trečias simbolis S rodo, kad nulinis ir apsauginis laidininkai yra atskiri laidininkai. Nulinis laidininkas žymimas N, o apsauginis laidininkas žymimas PE. Tai penkialaidis trifazis arba trilaidis vienfazis tinklas.
TN-S elektros tinklo posistemė (4 pav.). Penktas (trečias) laidas yra PE, kuris kartotinai įžeminamas. TN-C-S elektros tinklo posistemė. TN sistemą rekomenduojama naudoti bendrosios paskirties skirstomuosiuose iki 1000 V įtampos elektros tinkluose. Šioje tinklo sistemoje vienas šaltinio taškas (neutralė trifaziame tinkle) yra tiesiogiai įžemintas, o pasyviosios įrenginių dalys, prie kurių galima prisiliesti, su neutrale sujungtos apsauginiu laidininku PE ir/arba apsauginiu nuliniu laidininku PEN.
Pasiūlyta 1913 m. AEG koncerno TN-C posistemė daugumoje Vakarų Europos šalių dėl savo trūkumų jau nuo 1960 m. Lietuvoje ši elektros tinklo posistemė naudojama tinkle tarp maitinimo 10/0,4 kV įtampos pastočių ir pastatų bei senosios statybos pastatuose. TN-S elektros tinklo posistemė gerai tinka duomenų ir informacijos perdavimui. Gerai tinka buityje. TN-C-S elektros tinklo posistemėje vienoje dalyje yra keturlaidė (dvilaidė) tinklo posistemė, o kitoje dalyje - penkialaidė (trilaidė) tinklo posistemė. Šis tinklas yra ankstesnių posistemių junginys. Reikiamoje vietoje nulinis apsauginis laidininkas PEN išskiriamas į apsauginį PE ir nulinį N laidininkus, kurie jau negali būti vėl sujungti į viena PEN laidą. PEN laido išskyrimui į N ir PE laidus įrengiamas kartotinis arba atskiras įžeminimo įrenginys. Šių laidų išskyrimas rekomenduojamas vartotojo įvadinėje spintoje, bet gali būti įvykdomas ir galios, apšvietimo ir kituose skirstymo įrenginiuose.
Elektros Tinklų Sistemos Schemos
Elektros tinklų sistemos
