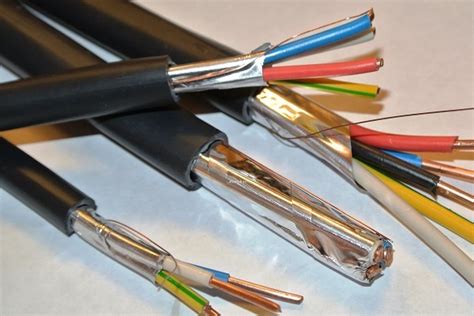

Elektros laidai ir kabeliai - fundamentalus dalykas elektroje ir elektronikoje. Atrodo, viskas yra labai paprasta: yra laidai, praleidi per juos elektros srovę, ir lemputė šviečia. Pajungei du laidus, ir televizorius rodo. Užmetei kabelį, ir skalbimo mašina sukasi. Jeigu remtis tokia teorija - tai visi mes čia esame kvalifikuoti elektrikai.
Labai gaila, bet taip mąstančių specialistų yra labai daug. Dėl to dega butai, namai ir net kartais vaikų darželiai. Elektros kabelių parinkimas pagal galingumą - vienas iš svarbiausių etapų elektros instaliacijos įrengime.
Visi dalykai aplink mus turi savo funkcionavimo rėžius ir resursą. Elektros laidai ir kabeliai taip pat turi savo ribas. Negalima bet kokiais laidais pajungti galingo įrenginio prie tinklo. Juk kai norime iš upės pasiimti daug vandens - imame kibirą, o ne puodelį. Stora žarna praleis daug vandens, plona - mažai. Tas pats ir elektroje.
Taigi, ką reikia žinoti, jeigu nusprendėte kažką pajungti prie elektros tinklo? Arba gal patys ryžotės išvedžioti namo arba buto instaliaciją? Priminsiu, kad šitame straipsnyje kalbu tik apie laidus ir kabelius. Namo ar buto elektros instaliacija - dalykas gana sudėtingas ir jame vien kabeliais viskas nesibaigia.
Pirmiausia pradėkime vadinti dalykus taip, kaip jie vadinasi iš tikrųjų. Gysla - atskiras laidininkas. Laidas - gaminys, turintis vieną ar kelias gyslas ir vieną sluoksnį izoliacijos. Viengyslis laidas - vadinamas monolitiniu laidu.
Varis ar aliuminis?
Turbūt jau seniausiai baigėsi tie laikai, kai reikėjo taupyti ant kabelių. Tad vidiniam tinklui, be abejo, renkamės tik varinius kabelius. Tai geresnis laidininkas. Jis lankstesnis ir atsparesnis korozijai. Aliuminis, po sąlyčio su oru, labai greitai oksiduojasi.
Po tam tikro laiko susidaro plėvelė, kuri blogai praleidžia srovę, o tai mažina kontakto kokybę. Blogas kontaktas gali būti gaisro priežastimi. Aliumininį laidą (gyslą) reikia labai atsargiai valyti nuo izoliacijos, naudojant peilį. Ir valydami aliumininę gyslą - izoliaciją nuo jos reikia pjauti lyg drožtumėte pieštuką. Kitaip sakant - tą reikia mokėti taisyklingai padaryti. Varis yra kantresnis ir dirbti su juo paprasčiau.
Taip pat variniai laidai ir kabeliai leidžia pro juos leisti didesnes sroves negu per aliumininius. Tačiau aliuminis turi ir pliusų. Vienas iš pačių svariausių - kaina. Yra tokių sistemų (komercija, gamyba ir t.t.), kuriose pakloti 70-150 metrų varinio kabelio (dar ir nemažo skersmens) - tai milžiniška suma. O jeigu tas kabelis dar ir ne vienas? Kartais yra racionalu naudoti aliuminį. Aišku, namo ar buto instaliacija - reikalas kitas.
Nors ir čia be aliuminio neapsieisime. Senos statybos namuose aliumininė instaliacija jau po 30-50 metų atidirbo. Tinkamai prižiūrima - dar nemažai atidirbs. Tiesiog su aliuminiu reikia daugiau kantrybės ir įgūdžių. Taip pat svarbu žinoti, kad aliumininius laidus ir kabelius negalima jungti tiesiogiai su variniais. Tai viena iš pagrindinių gaisro priežasčių.
Elektrikai profesionalai žino, kad geresni laidininkai ir dėl mažesnio įšilimo ilgiau tarnauja varinių laidininkų kabeliai, tačiau jie ir kainuoja daugiau. Jeigu atstumas didelis, individualiam namui galima rinktis ir aliuminio gyslų kabelį, anksčiau visi kabeliai būdavo iš aliuminio.
Pagrindiniai skirtumai tarp varinių ir aliumininių laidų:
- Laidumas: Varis yra geresnis elektros laidininkas nei aliuminis.
- Lankstumas: Variniai laidai yra lankstesni už aliumininius, todėl juos lengviau montuoti.
- Atsparumas korozijai: Varis yra atsparesnis korozijai nei aliuminis.
- Kaina: Aliuminis yra pigesnis už varį.
Kabelio skerspjūvio parinkimas
Kabelių skerspjūvis parenkamas pagal konkretų prietaiso ar prietaisų grupės galingumą. Taip pat svarbu atsižvelgti ir į kabelio ilgį. Kuo ilgesnis kabelis - tuo didesni nuostoliai (prakrenta įtampa). Lentelėse nurodyti galingumai yra rekomenduojami kabelių trasoms ne ilgesnėms kaip 50 metrų. Jeigu planuojate tiesti ilgesnį atstumą - rekomenduoju pasirinkti didesnį skerspjūvį, kad kompensuoti nuostolius.
Elektros laidai ir kabeliai turi savo ribas. Elektros instaliacijos įrengime vienas iš svarbiausių etapų yra elektros kabelių parinkimas pagal galingumą. Negalima bet kokiais laidais pajungti galingo įrenginio prie tinklo.

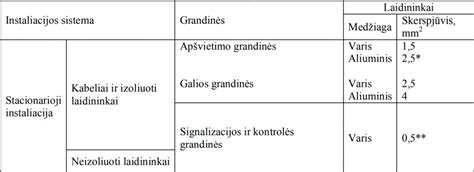

Kabelio skerspjūvis turi būti suderintas su maksimalia apkrova, elektrikai rekomenduoja kloti šiek didesnio skersmens nei reikia įvadinį kabelį, nes ateityje gali prireikti didesnės galios. Priklausomai nuo laidininkų medžiagos ir kabelio izoliacijos, kabelio skerspjūvio parinkimui individualiame sklype standartinėse situacijose reikia vadovautis „Elektros linijų ir instaliacijos įrengimo taisyklių" 4 ir 5 lentelėse nurodytais kabelių skerpjūviais, kurie pateikti šių taisyklių 4 ir 5 lentelėse.
Pirmiausia reikia apsispręsti, kokios medžiagos renkatės kabelį - varinį ar aliuminio. Kaip minėjome, daugelis profesionalų pasisako už varį, nes mažesnis skerspjūvis ir didesnė galia, varinės kabelio gyslos saugesnės, ilgesnis jų eksploatavimo laikas. Kabelio galia - t.y., gyslų skaičius ir skerspjūvis, priklauso nuo įvado leistinosios galios, elektros poreikio. Tikslus kabelio skerspjūvis turi būti nurodytas elektros instaliacijos projekte.
Elektros kabeliai eksploatuojami 50 ir daugiau metų, todėl neverta jam taupyti ir ieškoti neaiškios kilmės gaminių. Patikimų gamintojų kabelių techninėje specifikacijoje visada nurodomi standartai, pagal kuriuos jie gaminami, dėl nuolat į rinką patenkančios nekokybiškos produkcijos ugniai atsparių ir galios kabelių gamybos ir bandymų standartai įrašyti į „Elektros linijų ir instaliacijos įrengimo taisykles". Kabelių standartas turėtų būti nurodytas elektros projekte, nepriklausomai nuo to, ar tai individualus namas, ar biurų pastatas.
Nurodyti kabelių degumo klasę privaloma. Nedarykite pagrindinių klaidų pasirinkdami laidininką: laidininku pratekančios srovės dydis nepriklauso nuo įtampos, t.y. ar įtampa bus 5V, ar 12V, ar 220V, ar 380V: bet kokiu atveju 1,5 kvadrato vienu variniu laidu „kabančiu ore“ (viena gysla) tekanti ilgalaikė srovė neturi viršyti 23A.
220V įtampos grandinėse naudojame dvi gyslas: fazę (L) ir nulį (N), vadinasi per šiuos abu laidus tekės srovė, ir jei tai kabelis (2, ar 3 gyslų) srovė neturi viršyti 18A. Trečia gysla - įžeminimas. Šia gysla srovė tekės tik avariniame režime.
Kabelio skerspjūvio ir srovės priklausomybė
Internete galima rasti įvairių kabelio skerspjūvių ir srovės priklausomybės lentelių, naudojamų praktikų, bet visada reikia atidžiai peržiūrėti į pateikiamas skaičiavimo sąlygas.
Kaip suplanuoti namo kiemo elektros taškus? Eltis LT
Pavyzdys kabelio parinkimui
Jeigu turime 3F 14kW, tai 3F kabelį parenkame namui, kuriame bus elektrinė viryklė, stacionarus vandens pašildymas, jungiami elektros varikliai:
I=14/(1.7320508 * 0.38 * 0.9) = 23.63A
Reikšmės:
- 14 tai 14kW
- 1.7320508 tai kvadratinė šaknis iš 3
- 0.38 tai 3F tinklo įtampa 380V (tarp fazių)
- 0.9 tai galios koeficiantas cos(fi)
Pritaikome 4-gyslio kabelio koeficiantą 0.92, gauname 21,74A, kas atitinka 4.0mm2 varinį kabelį. Tačiau reikia nepamiršti, kad dažnai naudojama nesinchroninė apkrova (naudojant 1F prietaisus), be to, reikia įsivertinti įtampos kritimą dėl varžos (kabelio ilgis - nuo kabelio varžos priklausys, ar suveiks Jūsų įvadinė apsauga), todėl mes rekomenduojame 5×6 varinį kabelį (5 gyslų 6mm2), įveriant į PVC techninį vamzdį, kasant apie 1m. gylyje.
Praktikoje kloti 6 kvadratų varinį kabelį namo įvadui galima (arba 10 kvadratų aliuminį), tačiau siūlytumėme numatyti ateitį, ir priklasomai nuo situacijos (atstumai, galimi poreikiai) pasikloti 16, ar net 25 kvadratų aliuminį kabelį. Siūlomas aliuminis kabelis yra pasirenkamas dėl kainos, aliuminis bus kartais pigesnis nei varis.
Dažniausios klaidos renkantis kabelius
Šią klaidą daro beveik visi: tiek namų statytojai, tiek architektai, tiek vartotojai (būsto savininkai). Blogiausia būna finale: jau ir namas pastatytas, ir apdaila padaryta, ir buitinė technika pajungta, ir … dažnai „šaudo“ automatai. Ir kalčiausias yra elektrikas - juk jis „kalė vinis“ …
Įvadinis kabelis parinktas varinis 6 mm2 vienfazis (L, N, PE). Žiūrim į lentelę ir atrandam: 6 kvadratų dvigysliu kabeliu (PE gysla srovė teka tik įvykus avarijai) gali tekėti 40A. Turint omeny, kad tai yra maksimali srovė, kuri gali pratekėti kabeliu, aš tikiu, kad Jūs niekada nesusitarsit su Elektros tinklais, kad jie pastatytų 40A apsaugos įrenginį (automatuką), priežastis paprasčiausia - turi likti nors biškutukas rezervo, taip pat reikia įvertinti ir įvadinio kabelio ilgį kuris mažins įvadinio automatuko (apsaugos) dydį, todėl sekantis eilėje automatukas yra 32A. Manau realiai Elektros tinklai leis Jums turėti 32A automatuką ir srovę. Kas reikš 220V * 32A = 7.04 KW galią.
Eilinė 4 pozicijų kaitlentė naudoja 32A arba 7 … 9KW. (dažnai tenka girdėti: aš visų pozicijų niekada nejungiu). Tada nesuvokiama, o kodėl Jūs perkate tokią kaitlentę ? Nedarykite pagrindinių klaidų pasirinkdami laidininką: laidininku pratekančios srovės dydis nepriklauso nuo įtampos, t.y. ar įtampa bus 5V, ar 12V, ar 220V, ar 380V: bet kokiu atveju 1,5 kvadrato vienu variniu laidu „kabančiu ore“ (viena gysla) tekanti ilgalaikė srovė neturi viršyti 23A.
Kabelio tiesimas
Pagrindinis įvadinis kabelis į namą dažniausiai tiesiamas žemėje iškastoje tranšėjoje. Kabeliai skiriasi gyslų kiekiu, skersmeniu, vardine darbine įtampa, izoliacija. Jeigu namuose planuojama elektrinė viryklė ir orkaitė, elektrinis šildymas ir kiti didelės galios reikalaujantys prietaisai, tuomet bus reikalingas trifazis elektros kabelis.
Kalbant apie įvadinį namo kabelį, tiesiamą grunte, tam tikslui naudojami specialus kabelis, jis įveriamas į PVC techninį vamzdį ir užkasamas apie 1 m gylyje.
Pasirinkti tinkamą kabelį padės nemokamas „Prysmian Group Baltics" įrankis - CableApp programėlė. Žinant reikalingą kabelio įtampą arba srovę ir klojimo būdą, programėlėje nuosekliai pažymimas pastato tipas, laidininko medžiaga, montavimo būdas, įtampa, apkrova, grandinės ilgis ir kiti parametrai. Pagal juos automatiškai apskaičiuojamas kabelio skersmuo.
Programa pritaikyta kompiuteriams ir išmaniesiems telefonams. Kompiuterinį programos variantą galima rasti adresu cableapp.com, o į telefoną nemokamą programėlę galima parsisiųsti iš Google Play arba iš App Store. Lietuviška programėlės versija sukurta atsižvelgiant į statybos produktų reikalavimus Lietuvoje. CableApp produktai yra susieti su „Prysmian Group" internetiniu produktų katalogu. Jame galima rinktis gaminius taikant įvairius filtrus, produktų technines charakteristikas ir produktų eksploatacinių savybių deklaracijas.
Laidai ir kabeliai montuojami instaliacinėse zonose. Tai daroma tam, kad būtų žinoma, kur eina laidai, kad jie nebūtų pažeisti gręžiant, įsukant laikančiuosius elementus. Horizonatalios instaliacijos zonos plotis turėtų būti 30 cm, vertikaliosios - 20 cm. Apačioje horizontalioji zona prasideda 15 ir 90 cm atstumu nuo grindų, viršuje - 15 cm nuo lubų. Į šias zonas montuojami kištukiniai lizdai, jungikliai ir atšakos dėžutės.
Rozetės ir jungikliai
Jungiklių ir rozečių išdėstymas neatsiejamas nuo bendro patalpų išplanavimo bei susietas su elektros laidų išdėstymu. Pirmiausia daromas patalpų, baldų ir buitinės technikos išdėstymo projektas. Tada galime numatyti rozečių ir jungiklių vietas ir pagal tai optimaliai suprojektuoti laidų pravedimą.
Instaliacinės dėžutės montavimas mūre - kruopštumo reikalaujantis darbas. Ertmė, kurioje įstatoma dėžutė, turi būti pilnai užpildyta. Tai ne tik dėl patikimo įtvirtinimo, bet ir dėl sandarumo. Skylėto mūro sienoje padarytos angos gali susisiekti su angomis, išeinančiomis į išorę.
Meistrai rekomenduoja ertmę sienoje užpildyti gipsinio tinko skiediniu ir tada įstatyti instaliacinę dėžutę. Gipskartonio sienoje instaliacija daug paprastesnė. Specialios instaliacinės dėžutės gipskartoniui turi prisispaudžiančius ir dėžutę įtvirtinančius sparnelius.
Po visų paruošiamųjų darbų rozečių montavimas - linksmiausias darbas. Ypač jei naudojami patogūs mechanizmai. Daugybės meistrų pagyrimų susilaukia JUNG produkcija. Didelis JUNG mechanizmų privalumas - tai patikimas laidų griebiklio mechanizmas. Jis patogesnis ir patikimesnis už prisukamą jungimą. Laido jungimas su griebikliu užima 2- 3 kartus mažiau laiko, jis neišsiderina eksploatacijos laikotarpiu.

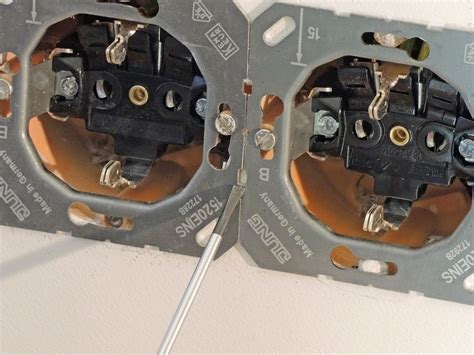

Atrodytų, smulkmena - įkirtimas rozetės mechanizmo šone. Tačiau tai labai palengvina jungiant tarpusavyje du mechanizmus. Dešiniojo mechanizmo viršuje matoma rodyklė su užrašu 15. Laidai, kuriuos naudosime, turi standartinį spalvinį žymėjimą. Ruda spalva žymimas laidas, kuriuo tekės srovė (fazė). Mėlyna spalva žymimas neutralus laidas.
