Medinio Karkasinio Namo Karkaso Montavimo Instrukcija

Karkasiniai namai - tai greitas, sąlyginai pigus statybos būdas, leidžiantis pasiekti aukštą energinį efektyvumą. Šiame straipsnyje aptarsime medinio karkasinio namo karkaso montavimo instrukciją, įskaitant medžiagų pasirinkimą, reikalingus įrankius ir žingsnis po žingsnio instrukcijas.

Karkasinio Namo Projektavimas ir Sąmata

Norint pastatyti kokybišką medinį karkasinį namą ir nepermokėti už jo statybą, reikia:

• Profesionalų konsultacijos, per kurią aptariama statybos kaina, trukmė, išsiaiškinama, nuo ko labiausiai priklauso kaina, kokio dydžio namas reikalingas ir t.t.
• Architekto, kuris pagal pateiktą užduotį sukurs jūsų svajonių namą ir gaus statybos leidimą. Architektas turi išmanyti medinių karkasinių konstrukcijų specifiką, privalumus, kad galėtų juos panaudoti projektuojant pastatą.
• Medinių statinių konstruktoriaus, kuris skaičiuoja pastato apkrovas, pagal tai konstruoja namą taip, kad jis būtų ne tik šiltas, bet ir tvirtas bei ilgaamžis, kad netektų už jį permokėti (nuo konstrukcinių sprendimų labai priklauso statybos kaina).
• Paskaičiuoti kainą ir sudaryti sąmatą. Tai vienas iš svarbiausių darbų, kuriuos reikia atlikti iki statybos pradžios. Žinant, kiek kainuos statyba, lengvai kontroliuosite statybos darbų eigą. Taip pat šiame etape galima ieškoti būdų, kaip sutaupyti statybos, proektavimo, konstravimo etapuose ir statybos eigoje.

Medinio Karkasinio Namo Statybos Kaina

Nors daugelis mano, kad karkasinio namo kaina žemesnė, bet ji iš esmės priklauso nuo pasirenkamų medžiagų kokybės.

Pagrindinės kainos dalys yra:

• Sklypas (vieta), žemės reljefas, grunto geologija ir atstumas iki medžiagų tiekėjų.
• Statinio projekto ir architektūrinių sprendinių sudėtingumas.
• Medžiagos. Pasirinktos statybos medžiagos gali būti labai įvairios ir nuo jų labai priklausys statybos kaina.
• Statybos darbų vadovo ir statybininkų darbo kaina.

Jeigu analizuotume statybos proceso dalių kainą, tai karkasinio namo iki „raktų" statybos visą kainą sudaro:

• apie 60 proc. visos statybinės medžiagos;
• apie 30 proc. statybos darbuotojų atlyginimas;
• apie 10 proc statybos valdymas;

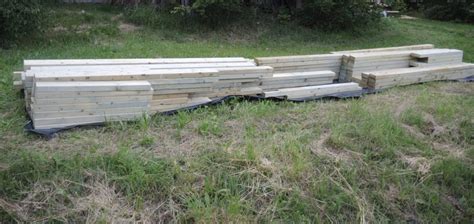

Mediena Karkasiniam Namui

Karkasinis namas iš esmės yra medinis, mediena yra pagrindinė statybinė medžiaga. Tad labai svarbu, kad ji būtų tinkama ir gerai paruošta. Ką tai reiškia? Pirmiausia ji turi būti tolygiai išdžiūvusi, maždaug 15 +- 3proc. drėgnumo.

Rekomenduojama rinktis karkasinei statybai tinkamiausią serfikuotą C16 - C24 klasės medieną. Tokia yra kalibruota ir graduota, t.y., tašai iš visų pusių apipjauti, tikslių matmenų, atrinkti ir patikrinti, kad mediena atlaikys visas skaičiuojamąsias apkrovas.

Dazniausiai Lietuvoje karkasinio pastato konstrukcijoms pagal apkrovas, šiltinimo storį naudojama standartinė C16 arba C24 mediena, tašų matmenys yra: 45x245 mm; 45x220 mm; 45x195 mm; 45x170; 45x145 mm; 45x120 mm; 45x95 mm; 45x70mm; 45x45 mm ir 28x45mm ir klijuotos medienos sijos bei serfikuotos kolonos GL24 ir GL26.

Minimalūs reikalavimai stiprumo klasėms, nustatyti standarte EN 14081:2007

Specialistai medienos konstrukcijas rekomenduoja impregnuoti tik tada, kada statybos vietovėje yra pakankamai drėgna arba drėgmė laikosi didesnę dienos dalį (prie vandens telkinių, miškingose vietovėse, žemumose) ir panašiose vietose.

Įrankiai Karkasinio Namo Statybai

Karkasiniam namui prireikia atvežti daug statybinių medžiagų. Pirkti automobilinės priekabos neapsimoka, nes kartais prireikia ilgesnės nei įprastai. Prireikia pervežti ilgas grindines lentas, apdailines dailylentes. Automobilinę priekabą galima išsinuomoti.

Jei nepirkote iš karto supjautos medienos, prireiks diskinio pjūklo ar staklių. Diskinis pjūklas nėra brangus, jis dažnai naudojamas ūkyje. Jį verta turėti nuosavą. Sudėtingesniems kampams pjaustyti tai bus lengviau padaryti su diskiniu medžio ar dailylenčių kampų pjovikliu.

Dar daug įrankių prireiks montuojant, darant apdailą, įrengiant šildymo, vandentiekio sistemą. Kokybiški ir modernūs įrankiai gerokai pagreitina karkasinio namo statybą.

Nepamainomas akumuliatorinis suktuvas, diskinis pjūklas, siaurapjūklis, elektrinis suktuvas. Tačiau brangesnius įrankius verta nuomotis. Jei neturite asmeninio suktuvo, jį visada galima išsinuomoti.

Darbus itin pagreitina viniakalės naudojimas. Ypač viniakalė praverčia jungiant statramsčius. Patogiausia dirbti su dujine viniakale, ji mobilesnė.

Dažniausiai karkasiniam namui ruošiami negilūs juostiniai pamatai. Jiems naudojami klojiniai ir tuščiaviduriai betoniniai blokeliai. Betonui gaminti neverta pirkti betono maišyklės, paprasčiau išsinuomoti. Taip pat reikės betono vibratorių. Betono pagrindui sutankinti gali prireikti tankintuvo.

Daugelyje darbų pravers matavimo prietaisai. Lazerinis linijinis nivelyras leidžia greitai ir lygiai sudėti skersinius tašus.

Išorės ir vidaus darbams beveik visada prireikia pastolių, bokštelių ir stelažų. Nedideliame aukštyje galima panaudoti kopėčias, tačiau dažniausiai paprastos kopėčios nebus saugios. Pastolių tokiems darbams tikrai neverta pirkti, daug paprasčiau darbų laikui išsinuomoti.

Pamatai Karkasiniam Namui

Karkasinio statinio konstrukcijos svoris nėra didelis, apkrovos į pamatus taip pat nedidelės, todėl labai svarbu, kad pamatų konstrukcijos atitiktų grunto charakteristikas.

Specialistai, atsižvelgdami į grunto pobūdį, dažniausiai rekomenduoja 3- jų tipų pamatus:

1. Pamatai iš blokelių.
2. Poliniai pamatai.
3. Juostiniai pamatai.

Karkasinių sienų konstrukcija lengva, tad pamatams dažniausiai pakanka gręžtinių polinių pamatų ir betoninių blokelių rostverko arba, jei reikia, iš betoninių blokelių galima sumontuoti juostinius pamatus.

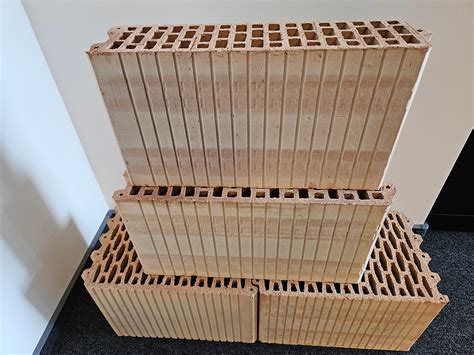

Betoniniai blokeliai rostverkui

Rostverko įrengimas iš tuščiavidurių betoninių blokelių: gruntas tarp polių turi būti išlygintas, kad blokelių pagrindas būtų lygus. Ant grunto klojamas termoizoliacijos sluoksnis, dažniausiai tam naudojamos didesnio tankio polistireninio putplasčio plokštės. Klojama pirma blokelių eilė, ji turi būti paklota lygiai, armatūra surišama su polių armatūros strypais. Blokeliai klojami dažniausiai 2 arba 3 eilėmis, jie sujungiami per išėmas. Eilėse blokeliai perstumiami per pusę ilgio, kad nesutaptų vertikalios siūlės. Blokeliai užpilami betonu, standartiniams pamatams naudojamas C16/20 klasės betonas. Armatūros kiekis ir skersmuo turi būti nurodyti pamatų projekte.

Pamato Hidroizoliacija

Betoną reikia atskirti nuo medienos hidroizoliaciniu sluoksniu. Hidroizoliacija gali būti tepama arba padaroma iš juostų. Hidroizoliacijai naudojamas ruberoidas arba kitos vandeniui nelaidžios medžiagos.

Juostinės hidroizoliacijos privalumas, kad ją paklojus iš karto galima montuoti montuoti karkasą. Tačiau trūkumas, kad montuojant karkasą juosta gali pasislinkti, susilamdyti, suplyšti. Tepamos hidroizoliacijos privalumas tas, kad ji tikrai nepajudės pardėjus montuoti sieną. Trūkumas - tenka palaukti, kol išdžius.

Tepamoji hidroizoliacija turėtų būti praskiesta tirpikliu. Tada ji tampa takesne, lengviau tepasi ir greitai išdžiūna. Originali mastika dažniausiai tepasi sunkiai, džiūsta ilgai. Greičiau bus storesnį sluoksnį padaryti tepant kiek praskiestą (1:10, 2:10) hidroizoliacinę mastiką. Reikia įvertinti, kad prie bituminės mastikos gana sunkiai limpa kitos medžiagos. Vėliau tai gali sukelti problemų, kai bus tepama garo izoliacinė mastika, su kuria bus sandarinamas rostverkas.

Karkasinio Namo Karkaso Montavimas

Supjautos medienos montavimas panašus į vaikišką dėlionę. Netgi nekvalifikuotas meistrelis statinį sudės tiksliai ir greitai. Tai gerokai taupo statybos biudžetą arba pinigus išleisti kokybiškesnėms tvirtinimo elementams ir sandarinimo medžiagoms.

Statybininkui pateikiamas projektas, kuriame sužymėta visa konstrukcija su konkrečių lentelių skaičiukais. Vos ne daugiausiai laiko užima tinkamos lentelės suradimas. Tačiau susikūrus sistemą, dėliojant tašus pagal zonas, suradimas greitai supaprastėja.

Taip atrodo sujungti karkasinio pastato tašai:

• Rostverkas iš dviejų tašų. Šiai pirčiai panaudoti du 45x95 tašeliai tarpusavyje sujungti vinimis. Guldomas ant hidroizoliacijos, tvirtinamas prie pamato. Karkasiniam namui dažniausiai naudojami 45x145mm tašai.
• Murlotas taip pat padarytas iš dviejų 45x95 tašų (45x145 mm karkasiniam gyvenamajam namui). Murlotas jungiamas kampais, kad laikytų bet kokias atramas. Didžiausios apkrovos tenka būtent šiai konstrukcijai. Jį spaudžia ir plečia gegnėmis perduodamas stogo dangos svoris.
• Statramsčiai. Apkrova iš viršaus pasiskirsto gana tolygiai. Projektuotojai turėtų paskaičiuoti tenkančias apkrovas ir reikalingą skersmenį. Šiai pirčiai buvo naudojami 45x95 tašai. Gyvenamajam karkasiniam namui reikalingas 45x145 mm tašas. Tarpai derinami pagal naudojamos mineralinės vatos plotį ir storį.
• Gegnės - vienas iš tiksliausių matavimų reikalaujančių konstrukcinių elementų. Pjaunant naudojami šablonai, tačiau retai pavyksta pasiekti idealaus tikslumo.
• Perdangos sijos tvirtinamos prie, arba ant murloto. Tvirtinamos ant murloto ir prie gegnės efektyviai veikia neleisdamos skėsti konstrukcijos. Taip pat gali būti tvirtinamos tik prie murloto, tokiu atveju irgi neleidžia skėsti konstrukcijos. Pastaruoju atveju naudojama daugiau sijų tvirtinimo prie murloto elementų.
• Gana svarbi detalė - sąramos virš langų ir durų. Jos neleidžia vertikalioms apkrovoms suspausti langų ir durų.
• Įstrižiniai tašai sienoms, tarp kurių dedama šiltinimo medžiaga. Tuo pačiu veikia kaip elementas, atlaikantis horizontalias (vėjo) apkrovas.

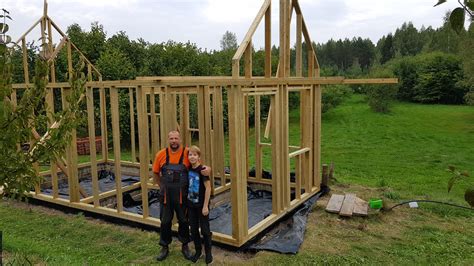

Taip atrodo sujungti karkasinio pastato tašai

Karkaso Elementų Montavimo Eiliškumas

Pritivirtinus statramsčius prie viršutinės rostverko lentos, pritvirtinama apatinė murloto lenta. Mūsų pirties siena buvo ilga, apatinė rostverko ir viršutinė murloto lenta nebuvo tvirtinamos iš karto. Jos pritvirtintos pakėlus dvi sienų konstrukcijas.

Pradžioje visu perimetru sumontuojamas rostverkas, ant jo paeiliui bus dedamos sienos. Geriausia, jei rostverko kraštas sutampa su pamato išoriniu kraštu.

Galinės sienos dažniausiai montuojamos su frontono konstrukcija. Ši konstrukcija leidžia patogiai uždėti kraiginę lentą į kurią remiasi gegnės.

Stogo šoną pritvirtinkite prie sienos papildomomis įstrižainėmis. Keliant vinys gali neišlaikyti svorio. Šiame statybos etape karkasą reikėtų išlyginti. Kad ir kaip tiksliai supjauti tašai, karkasas gali būti pakrypęs. Lyginama atremiant ir pakalant tašus. Po šio veiksmo reikia prisukti laikinas arba nuolatines įstrižaines. Taip pat gali būti prikalti įstrižiniai sienų tašai, kurie reikalingi statikai ir šiltinimo medžiagai palaikyti išorėje.

Karkasinio Namo Šiltinimas

Optimalus karkasinio namo šiltinamojo sluoksnio storis yra apie 25 cm. 15 cm tarp sienos statramsčių ir po 5 cm iš išorės ir vidaus. Stogo šiltinamasis sluoksnis bus apie 30 cm, nes greičiausiai bus naudojamos didesnio pločio gegnės ir papildomas perdengimas iš vidaus.

Papildomas sienų ir stogo šiltinamojo sluoksnio storinimas didelės įtakos energiniam efektyvumui neturi, tačiau gali prireikti norint gauti aukštesnę energinio efektyvumo kategoriją. Daug svarbesni yra izoliacijos sluoksniai iš išorės ir vidaus, neleidžiantys susidaryti šilumos tilteliams per konstrukciją.

Iš vidaus dedama garo izoliacinė plėvelė, iš išorės - vėjo izoliacinė, po stogu - difuzinė plėvelė.

Termoizoliacinė medžiaga, neapsaugota iš išorės ir vidaus plėvelėmis, praranda efektyvumą. Itin svarbu plėveles kruopščiai sujungti.

Vienas iš sudėtingesnių mazgų yra sandūra ties gegnėmis ir murlotu. Vėjo izoliacinė plėvelė apeina gegnes, priklijuojama, kad neliktų plyšelių. Apačioje itin sunkus priėjimas užtepamas stingstančia mastika.

Karkasinio Namo Sandarinimas

Karkasinio namo šiltinamojo sluoksnio sandarumas yra esminis momentas norint pasiekti aukščiausią energinio efektyvumo klasę. Optimali medžiaga sandarinimui yra plėvelės. Plėvelės turi būti "protingos" - praleidžiančios garus, sulaikančios vėją, orą, vandenį.

Garo izoliacinė plėvelė iš vidaus saugo nuo garų patekimo į šiltinamąjį sluoksnį.

Ties langais ir durimis sujungiamos išorės vėjo izoliacinė ir vidaus garo izoliacinė plėvelė. Labai svarbu prieš apdailos darbus pravesti instaliaciją, kad vėliau plėvelė nebūtų pradurta. Tai labai dažna įvairių meistriukų klaida, vėliau gerokai mažinanti namo energetinį efektyvumą.

Mediniame karkase geriausia naudoti elastingas montavimo putas.

Net ir sausas medis dėl drėgmės, temperatūros pokyčių keičia parametrus. Elastingos montavimo putos kartu susitraukia ir išsiplečia nekeisdamos savo savybių. Tuo tarpu kietos montavimo putos laikui einant gali sutrunyti ir prarasti reikalingas savybes.

Montavimo putas būtina izoliuoti nuo aplinkos.

Karkasinio Namo Tvirtinimas

Tvirtumą karkasiniam namui suteikia konstrukciniai mazgai ir tvirtinimo elementai. Šiuolaikiniai tvirtinimo elementai tarnauja ilgiau, jie supaprastino ir pagreitino konstrukcijų tvirtinimo darbus. Patobulinti medvaržčiai įsisuka į medieną be papildomo skylių gręžimo. Tvirtinimo elementai patikimai laiko sijas. Todėl negalima taupyti tvirtinimo elementams. Žinomų kompanijų tvirtinimo elementai gaminami iš kokybiško metalo, laikui einant nepraranda savo savybių.

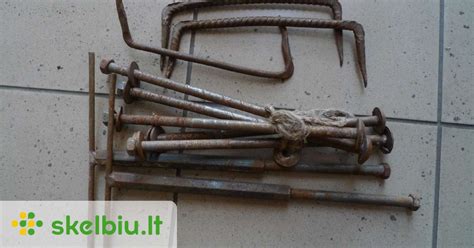

Karkasinio namo rostverkas prie pamato tvirtinamas strypais.

Strypams išgręžiamos skylės, į kurias įspaudžiama dvikomponentė ankerinė masė. Į masę įstatomi strypeliai, kurie itin stipriai sukimba su pamatais. Labai svarbu išvalyti skylę, tam naudojami specialūs šepetėliai.

Vieni svarbiausių medinėje statyboje yra rygelių, vertikalių statramsčių, gegnių, grebėstų tvirtinimo kampuočiai ir plokštelės bei inkarinės vinys.

Medinių detalių tvirtinimo elementai

Karkasinio Namo Stogo Įrengimas

Kaip žinome, šiluma kyla į viršų, dėl to stogas šiltinamas geriau nei sienos. Dažniausiai tai vyksta natūraliai, nes stogo sijos dažniausiai būna platesnės nei sienų statramsčiai.

Klasikinę viršutinės dalies stogo konstrukciją sudaro vėdinimo tašeliai, kurie tuo pačiu prispaudžia difuzinę plėvelę. Difuzinę plėvelę renkamės ne pagal bendrą svorį, bet pagal funkcinio sluoksnio svorį. Būtent jis sudaro didžiąją dalį plėvelės kainos. Funkcinis vidurinis sluoksnis garantuoja garų praleidimą, nepraleidžiant vandens. Jei gamintojas nerašo, koks funkcinio sluoksnio svoris, geriau rinktis kitą gamintoją. Renkantis išorines stogo ir sienų plėveles taip pat reikia panagrinėti jų atsparumą ultravioletui.

Vėdinimo tašelius būtina prikalti rievėtomis vinimis. Tik rievėtos vinys atlaiko medienos parametrų kitimą. Geriausia naudoti nerūdijančio plieno vinis. Taip pat po tašeliu dedama vinių juosta. Ji neleidžia prasiskverbti vandeniui pro vinies padarytą skylutę plėvelėje.

Problematiškiausios vietos stoge - tai įvairių kaminėlių, dūmtraukių praėjimai pro jį, stoglangiai. Virš jų turi būti įrengiamas kondensato nutekėjimo lovelis. Jis dedamas įstrižai tarp dviejų vėdinimo tašelių leidžiant vandeniui nubėgti į gretimą tarpą.

Elektros Instaliacija Karkasiniame Name

Labai svarbu prieš apdailos darbus pravesti instaliaciją, kad vėliau plėvelė nebūtų pradurta. Tai labai dažna įvairių meistriukų klaida, vėliau gerokai mažinanti namo energetinį efektyvumą.

Vėdinimas Karkasiniame Name

Karkasinis namas yra šiltas ir sandarus, todėl priverstinis vėdinimas yra būtina normalaus mikroklimato sąlyga, dėl to jis yra privalomas aukštos energinės klasės namuose. Vėdinimo sistema turi būti numatyta iš anksto, ventiliacijos projektas ruošiamas ŠVOK sistemų pakete.

Profesionalūs projektuotojai ir vėdinimo sistemos montuotojai vietos ir oro srautų problemas kartais sprendžia naudodami kombinuotą skardinių ir lanksčių PVC ortakių sistemą.

Nors ortakiai nematomi, bet, kad ateityje nekiltų problemų, nesirinkite pigiausių gaminių. PVC ortakių vidus turi būti padengtas ilgalaike antistatine ir antibakterine danga, poliuretanas turi būti didelio tankio. Kad skardiniai ortakiai nesurūdytų, turi būti pakankamas cinkuotos skardos storis, dėl sandarumo svarbi sujungimo vietų tarpinių kokybė.
