Elektros nuotėkis - rimta problema. Nutekėjimu vadinamas reiškinys, kada elektros sistema netenka galios arba kai elektros suvartojama ne tiek, kiek rodo skaitiklis. Norint išvengti gaisro ar elektros traumų rizikų, vartotojui būtina mokėti elgtis su elektros įrenginiais atsakingai, vienu metu nejungti per daug ar pernelyg galingų prietaisų, bei po naudojimo nepamiršti jų išjungti.
Dėl elektros nuotekio, kuris atsiranda dėl netinkamo laidyno įrengimo, netinkamos elektros instaliacijų priežiūros bei kitų inžinerinių klaidų, LR piliečiai bei įmonės kasmet praranda tūkstančius eurų.
Elektros perjungiklis, Kaip pravesti laidus? Kaip pajungti perjungikli?
Pagrindiniai srovės nuotėkio požymiai
Svarbu atkreipti dėmesį į šiuos požymius, kurie gali indikuoti elektros nuotėkį:
- Kaistantys kištukiniai elektros lizdai ar jungikliai: Jei viskas veikia tinkamai, prilietus šiuos elektros įrenginius neturėtume jausti jokio karščio. Tačiau jei pastebite, kad lizdai ar jungikliai kaista ar svyla, o taip pat pamačius bet kokius degimo požymius, skubiai išjunkite elektrą namo ar buto elektros skydelyje arba įvade ir į pagalbą kvieskite elektriką, o atsiradus degimui ir gaisrinę.
- Prastai pritvirtinti elektros lizdai ar laidai: Nuo sienų atšokę ar kitaip netvarkingi kištukiniai lizdai gali daryti įtaką ne tik į juos jungiamiems prietaisams, bet ir kelti grėsmę prisiliesti prie neizoliuoto elektros laidininko, dėl ko galima patirti elektros traumą, susiklosčius nepalankioms aplinkybėms ir mirtiną.
- Keisti garsai: Viena, jei burzgia ne pirmus metus skaičiuojantis šaldytuvas, visai kas kita - staiga zvimbti ar kitus garsus skleisti pradėję elektros lizdai ar jungikliai.
- Dūmai izoliacijos kaitimo (degimo) kvapas: Dūmai - šis ženklas apie netvarkingą elektros instaliaciją byloja labai aiškiai. Pastebėjus iš elektros lizdų, jungiklių ar palei grindjuostes kylančius dūmus, skubiai kviesite elektriką. Belaukiant meistro atvykimo iš elektros lizdų išjunkite visus prietaisus, o geriausia ir visai atjunkite elektros maitinimą, ir jokiu būdu nelieskite laidų. Atsiradus atviram degimui, ugnį galima gesinti vandeniu, tik atjungus elektrą (būtina papildomai įsitikinti, kad elektra atjungta).
- Elektros automatiniai jungikliai yra skirti apsisaugoti elektros instaliaciją nuo perkrovų ir trumpųjų jungimų. Jei automatinis jungiklis atsijungia įjungus papildomas apkrovas, pirmiausia pamėginkite atjungti vieną ar kelis veikiančius elektros prietaisus. Jei tai nepadeda ar ši problema kartojasi itin dažnai, būtinai konsultuokitės su elektrikais, kurie nustatys atsijungimų priežastis ir pasiūlys problemos sprendimo būdus.

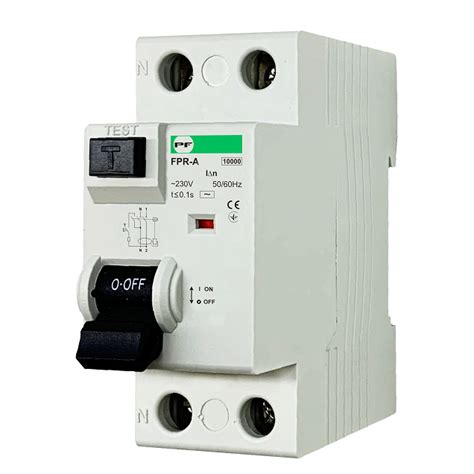

Srovės nuotėkio relė
Srovės nuotėkio relės paskirtis yra apsaugoti vartotoją nuo elektros smūgio įvykus srovės nuotėkiui į įrenginio korpusą ir prisilietimo prie neizoliuotų laidininkų (jei pajungta relė). Tai nėra trumpas jungimas, nuotėkis į korpusą gali atsirasti dėl įrenginio gedimo.
Pavyzdžiui, skalbiamosios mašinos kaitinimo elementai nuolat esantys vandenyje, nuo kalkių, skalbimo miltelių, agresyvios aplinkos ir laiko pradeda skilinėti. Įskilus kaitinimo elementui, srovė patenka į vandenį ir į skalbimo mašinos korpusą. Kadangi tai nėra trumpas jungimas, paprastas automatinis jungiklis nesuveiks, o prisilietus prie tokios skalbimo mašinos korpuso, žmogus gali gauti elektros smūgį. Apsisaugojimui nuo tokių traumų yra naudojamos aukščiau minėtos relės (skirtuminė srovės relė (nuotėkio rele)) 10 mA, 30 mA .
Jei nuotėkių relė skydelyje įrengta, tuomet ji pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės tekančios per nulį stiprumą. Paprastai kalbant, stebi, kad kiek srovės „įtekėjo” į laidų instaliaciją, tiek ir „ištekėtų”. Jei kažkas ne taip ir „išteka” mažiau srovės, vadinasi kažkur yra nutekėjimas. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.
Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relė priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti. Jei maitinimo tinklas dėl kokių nors priežasčių bus pažeistas (dings nulis ir pan.), elektroninė relė geriausiu atveju atsijungs.
Kalbant toliau apie skirtumus, mums svarbu kaip žymimos NR. AC - sinusoidinei kintamajai srovei, t.y. Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR. 30 mA - buitinis variantas. Suveikia tada kai (žr. 100mA, 300mA - taip vadinamos priešgaisrinės NR. Srovė per didelė, kad būtų aktuali žmogaus gyvybės apsaugai, bet vis tiek naudingas reikalas, jei, tarkim, ūkyje apsaugomos ne visos linijos jautresnėmis NR, tai vieną tokio nominalo verta įrengti ant įvado. Apsaugoti NR visas linijas. Išimtimi gali būti šviesos linijos sausose patalpose. Srovės transformatorių - jis ir yra diferencialinės srovės daviklis.
NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.
Kaip patikrinti nuotėkio rėlę?
Galima pasidaryti nulinės srovės rėlės testerį. Reikia pasiimti 15K omų rezistorių (15mA rėlei, 7Kom- 30mA) ir sujungti jį tarp fazės ir korpuso. Nuo tokio pajungimo turi suveikti apsauga ir nulinės srovės rėlė turi atsijungti. Beja, nulinės srovės rėlės neatstoja saugiklio, todėl nuosekliai rėlei privaloma įjungti automatinį saugiklį. (Yra rėlės su automatine magnetine atkirta, bet pasiskaitykite relės instrukcija prieš jungdami).
Paprasta vienos fazės nulinės srovės pajungimo schema, kai nėra įžeminimo laido (PE) įvade.
Kaip patikrinti srovės nuotėkį bute
Štai keletas žingsnių, kaip galite patikrinti srovės nuotėkį savo bute:
- Išjunkite visus elektros prietaisus: Išjunkite arba ištraukite iš lizdų visus prietaisus, kad tiksliai matytumėte, ar skaitiklis vis dar sukasi.
- Patikrinkite skaitiklio rodmenis: Stebėkite skaitiklį kelioms minutėms, kai visi prietaisai išjungti.
- Raskite pabėgimo tašką: Skaitiklio sukaitymas be apkrovos gali reikšti nuotėkį laiduose arba įrangoje.
- Patikrinkite namo elektros instaliaciją: Nustatykite nuotėkį elektros grandinėse.
- Pasikvieskite specialistą: Jei nuotėkio nepavyko aptikti ar išspręsti savarankiškai, kreipkitės į kvalifikuotą elektriką.
Svarbu nedelsiant imtis veiksmų, kadangi elektros nuotėkis gali kelti pavojų saugumui ir padidinti sąskaitas.
Įžeminimas ir įnulinimas
Daugelis elektros prietaisų turi metalines detales kurias gali paliesti vartotojas. Veikiant tokiems prietaisams ant metalinių detalių dėl gedimų, schematikos ir konstrukcijos įpatumu, blogos izoliacijos gali atsirasti gyvybiškai pavojngi įtampos potencialai. Kai kada tokie nuotekiai buna nepavojingi ir niekam netrukdo.
Kad išvengti nemalonių pojučių ir galimų nelaimingų atsitikimų rekomenduojama tokius prietaisus įžeminti. T.y. nuleisti krūvį į žemę. Tai daroma pajungiant prietaiso korpusą į trečią įvado laidą kuris vadinamas žeme. Tas laidas paprastai žymimas geltonai-žaliai dryžuota izoliacija. Normaliuose elektros įvaduose jis buna prijungtas prie elektros rozečių viduriniojo kontakto. Šitas laidas įvadinėse spintose sujungtas su elektros spintos korpusu ir su nuliniu laidu bei (idealus atvejis retai kur beaptinkamas) su įžeminimo konturu.
Įnulinimas: Tai paprasčiausias korpusinio/ įžeminimo laido sujungimas su neutrale arba nuliu. SVARBU: negalima įnulinti pačioje rozetėje, įnulinimas daromas saugiklių spintoje.
Naudojant 3 laidus, du kartus padidėja patikimumas ir 2 kartus mažesnė tikimybė kad durnas daltonikas elektrikas ka nors supainios. Geras įnulinimas pilnai atstoja įžeminimą beveik visuose gyvenimo atvejuose kol nesusiduriam su vandens šildytuvais, skalbimo masinom ir kitais galingais elektros prietaisais.
Dažniausios elektros gedimų priežastys daugiabučiuose namuose
Dažniausios elektros gedimų priežastys būna dėl elektros kabelių, kurie yra prijungti prie daugiabučio namo laiptinės grupinio apskaitos skydo (toliau - GAS) nesilaikant elektros įrenginių įrengimo bendrųjų taisyklių (toliau - EĮĮBT) reikalavimų, dėl bute nesamo ar netinkamai įrengto įžeminimo, apsaugos nuo elektros srovės nuotekio nebuvimo ar buitinių elektros prietaisų gedimų.
Svarbu
Privalome suvokti, jog elektros prietaisų remonto darbus turi atlikti profesionalai, kadangi sprendimas remontuoti elektros prietaisus patiems gali iššaukti sunkias elektros traumas ir nudegimus, o kritiniu atveju, gali sukelti net gaisrą.
Pakankamai taikliai parašyta: „Gyventojai dažnai neįvertina pavojaus, susijusio su elektros įrenginių naudojimu, ir patiria buitines traumas. Analizuodami nelaimių priežastis pastebime, kad didžioji dalis jų kyla dėl netinkamos žmogaus veiklos ar jo abejingumo. Tai reiškia, kad žmonės patys prisišaukia nelaimes neatsargiu, neatsakingu ir neapdairiu elgesiu.
Jei jums elektra yra tamsus dalykas, jei su elektra paskutinį kartą susipažinote mokyklos fizikos pamokoje, jei neatskiriate kintamos ir pastovios įtampos, jei žodžiai fazė ir nulis jums nieko nesako- prašau nemontuokite elektros įrengimų, lai tą darbą atlieka specialistas.
