Kaip Nubraižyti Sklypo Planą Žingsnis Po Žingsnio: Išsamus Vadovas

Efektyvi laistymo sistema prasideda nuo kruopštaus projektavimo proceso. Tinkamas pasiruošimas padeda išvengti būsimų problemų ir užtikrina optimalų sistemos veikimą ilgus metus. Tad panagrinėkime, kaip žingsnis po žingsnio sukurti sklypo planą ir įrengti laistymo sistemą.

1. Sklypo Plano Paruošimas

Pirmiausia reikia sukurti išsamų sklypo planą, kuris apims visus svarbius elementus. Plane būtina pažymėti:

• Tikslias sklypo ribas ir plotą
• Pastatų kontūrus ir takelius
• Dekoratyvinius augalus ir gėlynus
• Alpinariumus ir sodo architektūros elementus

Sklypo planą galite nubraižyti ant milimetrinio popieriaus arba naudoti kompiuterinę grafinę programą. Svarbu pasirinkti tinkamą mastelį, kad projektas tilptų į standartinį popieriaus lapą.

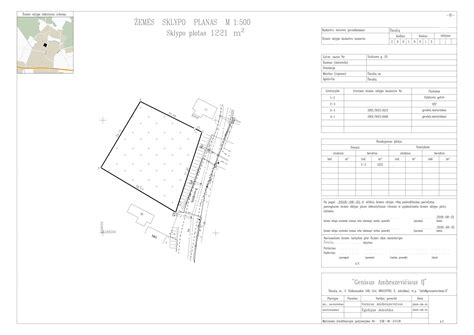

Sklypo plano pavyzdys

2. Vandens Šaltinio Parametrų Nustatymas

Vandens šaltinio parametrų matavimas yra esminis žingsnis. Pagrindiniai parametrai, kuriuos būtina nustatyti:

• Vandens debitas
• Vandens slėgis

Vandens debito matavimas atliekamas dviem būdais:

• Naudojant vandens skaitiklį:
  • Užsirašykite pradinius skaitiklio parodymus
  • Atsukite čiaupą ir matuokite laiką
  • Uždarykite čiaupą ir užfiksuokite galutinius parodymus
• Naudojant vandens rezervuarą:
  • Pripildykite 10 litrų talpą ir matuokite laiką
  • Apskaičiuokite debitą pagal formulę: debitas = talpa/laikas

Vandens slėgio matavimui naudojamas manometras. Slėgį rekomenduojama matuoti du kartus per dieną - ryte ir vakare, kad būtų galima įvertinti slėgio svyravimus.

3. Laistymo Zonų Planavimas

Laistymo zonų planavimas atliekamas remiantis surinktais duomenimis. Svarbu atsižvelgti į:

• Vienos paros laistymo normą - 5 l/m²
• Optimalią laistymo trukmę - ne daugiau kaip 6 valandos per parą
• Laistymo laiką - rekomenduojama laistyti rytinėmis ir vakarinėmis valandomis

Reikalingas vandens debitas (QR m³/val.) apskaičiuojamas pagal formulę: QR = V (bendras vandens kiekis m³) / T (laistymo trukmė val.). Jeigu apskaičiuotas reikalingas vandens debitas viršija esamą, reikės įrengti papildomą vandens surinkimo rezervuarą su atitinkamo našumo siurbliu.

Vamzdyno parinkimas taip pat svarbus - rekomenduojama naudoti vamzdžius su mažiausiu 25 mm skersmeniu, tačiau optimaliausi yra 32 mm skersmens vamzdžiai.

Jei nesate tikri dėl projektavimo sprendimų, visada galite kreiptis į specialistus konsultacijai. Profesionalai padės nustatyti reikiamus parametrus, sukurti tinkamą projektą ir patarti dėl optimalios įrangos pasirinkimo.

4. Reikalingos Medžiagos ir Įrankiai

Sėkmingam laistymo sistemos įrengimui būtina turėti visas reikalingas dalis ir įrankius. Todėl prieš pradedant darbus, svarbu susipažinti su pagrindiniais komponentais ir jų paskirtimi.

4.1. Pagrindinės Laistymo Sistemos Dalys

Kokybiška laistymo sistema susideda iš kelių esminių komponentų:

• Vamzdžiai ir jungtys:
  • Plastikiniai vandentiekio vamzdžiai - rekomenduojami dėl atsparumo korozijai ir lengvo montavimo
  • LDPE vamzdžiai - užtikrina ilgaamžiškumą ir tinka trąšų tirpalų tiekimui
  • Universalūs sujungimai - tinka tiek mažiems daržams, tiek dideliems ūkiams
• Valdymo elementai:
  • Kolektorinės dėžės - veikia kaip vandens paskirstymo centras
  • Elektromagnetiniai vožtuvai - reguliuoja vandens srautą skirtingose zonose
  • Valdikliai - automatizuoja laistymo procesą
• Filtravimo sistema:
  • Diskiniai filtrai - apsaugo nuo užsikimšimo
  • Smulkūs filtrai - mažina lašintuvų užteršimą
• Purkštuvai ir lašintuvai:
  • Rotoriniai purkštuvai - vejai
  • Statiniai purkštuvai - gėlynams
  • Lašintuvai - tiksliam augalų laistymui
• Papildoma įranga:
  • Lietaus davikliai - automatiškai sustabdo laistymą lyjant
  • Trąšų dozatoriai - leidžia tiekti trąšas kartu su vandeniu
  • Vandens kolonėlės - rankų plovimui ir papildomam laistymui

4.2. Įrankių Sąrašas

Norint sėkmingai įrengti laistymo sistemą, reikalingi šie įrankiai:

• Matavimo įrankiai:
  • Manometras - vandens slėgio matavimui
  • Vandens skaitiklis - debito matavimui
  • Matavimo ruletė - atstumų matavimui
• Montavimo įrankiai:
  • Kastuvas - tranšėjų kasimui
  • Yla - skylių žymėjimui
  • Replės - vamzdžių pjovimui
  • Atsuktuvas - jungčių tvirtinimui
• Papildomi įrankiai:
  • Elektros juosta - sandarinimui
  • Lipni juosta - laikinam tvirtinimui
  • Medinės lentos - atramoms
  • Milimetrinis popierius - schemos braižymui
  • Žymeklį - žymėjimui
  • Piltuvėlį - skysčių pylimui

Prieš pradedant montavimo darbus, rekomenduojama patikrinti visų dalių suderinamumą, įsitikinti, kad turite pakankamą kiekį jungčių, paruošti atsarginių dalių ir susipažinti su montavimo instrukcijomis.

5. Vamzdžių Tinklo Įrengimas

Tinkamas vamzdžių tinklo įrengimas yra esminis žingsnis kuriant patikimą laistymo sistemą. Vidutiniškai kieme reikia įrengti apie 300 metrų laistymo sistemos vamzdžių.

5.1. Tranšėjų Kasimas

Tranšėjų kasimui naudojama speciali įranga - tranšėjų kasimo mašina, kuri:

• Iškasa 10 cm pločio tranšėjas
• Pasiekia iki 60 cm gylį
• Pažeidžia tik 10-20 cm vejos juostą
• Kasimo greitis siekia 2 metrus per minutę

Todėl darbai atliekami greitai ir efektyviai. Tranšėjų kasimo mašinos dažniausiai turi tris gylio nustatymo režimus: 15 centimetrų, 25 centimetrų ir 35 centimetrų.

5.2. Vamzdžių Sujungimas

Vamzdžių sujungimui naudojami specialūs LDPE vamzdžiai, kurie yra lankstūs ir pritaikyti įvairiems laistymo darbams. Šie vamzdžiai gali būti tiesiami tiek šiltnamiuose, tiek atvirame lauke.

Sujungimo procesas vyksta tokia tvarka:

• Paklojami pagrindiniai vamzdžiai tranšėjose
• Paruošiamos platesnės duobės sujungimo vietose
• Montuojamos specialios jungtys

Dideliems plotams rekomenduojama naudoti HDPE vamzdžius, kurie yra tvirtesni ir mažiau lankstūs nei LDPE. Šie vamzdžiai dažnai naudojami ūkininkų laistymo sistemose, kai reikalingas didesnio diametro vamzdynas.

5.3. Vožtuvų Montavimas

Elektromagnetiniai vožtuvai yra esminė laistymo sistemos dalis, užtikrinanti vandens srauto kontrolę. Jie gali būti montuojami grupėmis po kelis vožtuvus arba kiekvienas atskirai, priklausomai nuo sistemos poreikių. Vožtuvų dydžiai būna 1 colio, 1,5 colio, 2 colių ir 3 colių.

Sklypuose iki 60-70 arų ir iki 1 ha dažniausiai naudojami coliniai PGV serijos vožtuvai su vidiniu sriegiu. Šie vožtuvai praleidžia iki 150 litrų vandens per minutę.

Taip pat svarbu įrengti drenažinius vožtuvus, kurie automatiškai atsidaro esant 0,2 atm. slėgiui ir užsidaro, kai slėgis pasiekia 0,5 atm. Montuojami žemiausiuose laistymo zonų taškuose.

Drenažiniai vožtuvai dažniausiai montuojami su trišakiais arba per balnus, išgręžiant skylę ir įsukant vožtuvą per sriegį. Jie gali būti tiesiogiai montuojami ant LDPE vamzdžio, kurio skersmuo nuo 20mm iki 32mm.

Prieš montavimą būtina atlikti elektromagnetinio vožtuvo diagnostiką: prijungti du vožtuvo laidus prie pulto, paduoti įtampą per laistymo valdymo pultą ir patikrinti, ar girdisi būdingas spragtelėjimas solenoide.

6. Purkštuvų ir Lašintuvų Montavimas

Purkštuvų ir lašintuvų montavimas yra vienas svarbiausių laistymo sistemos įrengimo etapų, nuo kurio priklauso tolygus vandens paskirstymas visame sklype.

6.1. Vejos Laistymo Purkštuvai

Vejos laistymui naudojami dviejų pagrindinių tipų purkštuvai:

• Turbininiai purkštuvai:
  • Tinka dideliems plotams (nuo 6 iki 15 metrų spindulio)
  • Purškia viena ilga vandens srove
  • Laistymo kampas reguliuojamas nuo 90° iki 360° laipsnių
  • Užtikrina tolygų laistymą ir vandens taupymą
• Statiniai purkštuvai:
  • Skirti mažesniems plotams (iki 6 metrų spindulio)
  • Išsklaido vandens srovę smulkiais lašeliais
  • Galimi trys montavimo aukščiai: 10 cm, 20 cm ir 40 cm
  • Puikiai tinka nestandartinių formų vejoms ir šlaitams

Montuojant purkštuvus, būtina atsižvelgti į šiuos aspektus: purkštuvai turi būti išdėstyti taip, kad jų purškimo zonos persidengtų, statiniai ir rotoriniai purkštuvai negali būti vienoje zonoje dėl skirtingų techninių parametrų, darbinis slėgis turi būti ne mažesnis nei 1,5 bar.

6.2. Lašelinis Laistymo Sistemos Įrengimas Gėlynams

Lašelinio laistymo sistema yra efektyviausia sodo laistymo sistema, užtikrinanti tikslų vandens tiekimą tiesiai prie augalų šaknų. Sistema montuojama tokia tvarka:

• LDPE vamzdžio paklojimas:
  • Vamzdis tiesiamas palei augalų eiles
  • Naudojamas specialus skylamušis 3 mm skylėms
  • Vamzdžiai jungiami specialiomis jungtimis
• Lašintuvų montavimas:
  • Įstatomi į paruoštas skyles
  • Atstumas tarp lašintuvų - ne daugiau 3 metrai
  • Galima reguliuoti vandens debitą
• Filtravimo sistemos įrengimas:
  • Būtina sumontuoti vandens filtrą prieš sistemą
  • Naudojami diskiniai filtrai užterštumo prevencijai

6.3. Šiltnamio Laistymo Sistemos Montavimas

Šiltnamio laistymo sistema reikalauja ypatingo dėmesio dėl specifinių augalų poreikių. Pagrindiniai montavimo etapai:

• Lašelinio laistymo įrengimas:
  • Vamzdžiai montuojami eilėmis pagal augalų išdėstymą
  • Kiekvienam augalui įrengiamas atskiras lašintuvas
  • Pomidorams naudojamas taškinis laistymas
  • Braškėms - specialus lašelinis laistymas, vengiant lapų drėkinimo
• Automatizavimo elementai:
  • Drėgmės davikliai optimaliam drėgmės lygiui palaikyti
  • Laistymo valdiklis su programavimo galimybe
  • Trąšų dozatorius skystų trąšų tiekimui

Norint užtikrinti ilgaamžį sistemos veikimą, rekomenduojama reguliariai tikrinti ir valyti filtrus, stebėti vandens slėgį sistemoje, periodiškai tikrinti lašintuvų ir purkštuvų veikimą, prieš žiemą išleisti vandenį iš sistemos.

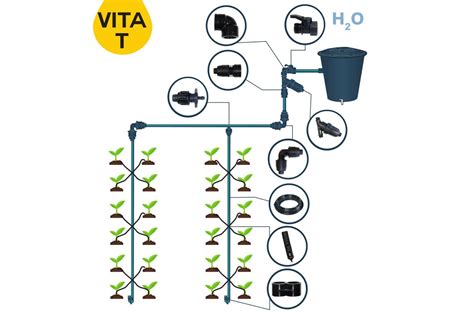

Lašelinis laistymas šiltnamyje

7. Automatinės Laistymo Sistemos Valdymas

Automatinės laistymo sistemos valdymas yra esminis žingsnis užtikrinant efektyvų ir taupų vandens naudojimą jūsų sode ar darže. Tinkamai suprogramuota ir prižiūrima sistema ne tik palengvins jūsų kasdienį darbą, bet ir užtikrins optimalų augalų augimą.

7.1. Valdiklio Programavimas

Laistymo sistemos valdiklis yra tarsi jos smegenys, kontroliuojantys visą laistymo procesą. Šiuolaikiniai valdikliai siūlo platų funkcijų spektrą, leidžiantį pritaikyti laistymą pagal individualius poreikius.

Programuojant valdiklį, svarbu atsižvelgti į šiuos aspektus:

• Laistymo zonų nustatymas: Valdiklis gali kontroliuoti nuo 4 iki 24 laistymo zonų, priklausomai nuo modelio. Kiekvienai zonai galima nustatyti individualų laistymo grafiką.
• Laistymo dažnumas: Nustatykite, kaip dažnai kiekviena zona bus laistoma. Tai gali būti kasdien, kas antrą dieną ar pagal savaitės dienas.
• Laistymo trukmė: Kiekvienai zonai galima nustatyti skirtingą laistymo trukmę, atsižvelgiant į augalų poreikius ir dirvožemio tipą.
• Laistymo laikas: Rekomenduojama laistyti anksti ryte arba vėlai vakare, kai mažiau vandens išgaruoja. Valdiklis leidžia nustatyti tikslų laistymo pradžios laiką.
• Sezoniniai nustatymai: Daugelis valdiklių turi galimybę automatiškai koreguoti laistymo intensyvumą pagal sezoną.

Programuojant valdiklį, naudokite „Quick Check” funkciją, kuri automatiškai aptinka gedimus ir kabelių pažeidimus. Ši funkcija padės išvengti nereikalingo vandens švaistymo ir užtikrins sklandų sistemos veikimą.

7.2. Drėgmės Daviklių Įrengimas

Drėgmės davikliai yra neatsiejama modernios laistymo sistemos dalis, leidžianti optimizuoti vandens naudojimą ir užtikrinti tinkamą augalų drėkinimą. Yra du pagrindiniai drėgmės daviklių tipai:

• Lietaus davikliai:
  • Reaguoja į kritulių kiekį ir nutraukia laistymą lietaus metu.
  • Montuojami atviroje vietoje, kur juos gali pasiekti lietus, bet ne laistymo purkštukai.
  • Kai kurie modeliai turi papildomą funkciją, nutraukiančią laistymą šalnų metu.
• Dirvožemio drėgmės davikliai:
  • Matuoja dirvožemio drėgmę ir nutraukia laistymą, kai pasiekiamas nustatytas drėgmės lygis.
  • Įkasami į dirvožemį augalų šaknų zonoje.
  • Naudoja skalę nuo 0 (permirkęs) iki 200 (sausas) cbar.

Drėgmės daviklių įrengimo žingsniai: pasirinkite tinkamą vietą, prijunkite prie valdiklio, sukalibruokite ir patikrinkite veikimą.

Naudojant drėgmės daviklius, galima sutaupyti iki 50% vandens sąnaudų. Tai ne tik taupo išteklius, bet ir užtikrina optimalų augalų augimą, apsaugant juos nuo perlaistymo ar nepakankamo drėkinimo.

7.3. Išmaniųjų Technologijų Pritaikymas

Šiuolaikinės laistymo sistemos vis dažniau integruojamos į išmaniųjų namų ekosistemas, suteikdamos papildomų galimybių ir patogumo. Štai keletas išmaniųjų technologijų, kurias galite pritaikyti savo laistymo sistemoje:

• Nuotolinis valdymas: Valdykite sistemą iš bet kurios vietos naudodami išmanųjį telefoną ar planšetinį kompiuterį. Keiskite laistymo grafikus, reguliuokite vandens kiekį ir stebėkite sistemos būseną realiu laiku.
• Wi-Fi ir Bluetooth jungiamumas: Išmanieji valdikliai gali būti valdomi „Wi-Fi” ryšiu, „Bluetooth” arba net SIM kortelės pagalba. Tai leidžia patogiai sekti duomenis ir valdyti programatorių net būnant toli nuo namų.
• Meteorologinių duomenų integracija: Kai kurie valdikliai, pavyzdžiui, Orbit, gali prisijungti prie artimiausios meteorologinės stoties. Sistema automatiškai koreguoja laistymo intensyvumą pagal esamas ir prognozuojamas oro sąlygas.
• Išmaniosios namų sistemos integracija: Sujunkite laistymo sistemą su kitomis išmaniomis namų technologijomis. Kurkite scenarijus, kurie automatiškai įjungia laistymą reaguojant į tam tikrus įvykius, pavyzdžiui, kai išeinate iš namų.
• Aplinkos stebėjimas: Naudokite laistymo sistemos jutiklius dirvožemio temperatūrai, drėgmei ir kitiems aplinkos veiksniams stebėti. Analizuokite surinktus duomenis ir optimizuokite laistymo strategiją.
• Evapotranspiracijos valdikliai: Šie pažangūs valdikliai apskaičiuoja vandens poreikį pagal numatomą sistemos garavimą ir transpiraciją. Jie gali būti signalu pagrįsti, istoriniai arba vietiniai, priklausomai nuo informacijos rinkimo metodo.
• Išmaniosios programėlės: Naudokite specialias programėles, skirtas laistymo sistemos valdymui ir stebėjimui. Gaukite pranešimus apie sistemos būklę, vandens suvartojimą ir galimus gedimus.

Pritaikant šias išmaniąsias technologijas, galima pasiekti iki 30% vandens suvartojimo sumažėjimą, palyginti su tradiciniais laistymo metodais. Be to, išmaniosios sistemos leidžia tiksliau kontroliuoti laistymo procesą, užtikrinant optimalų augalų augimą ir sveikatingumą.

Išmani laistymo sistema

Tačiau svarbu nepamiršti, kad net ir pažangiausia technologija negali visiškai pakeisti žmogaus priežiūros. Reguliariai tikrinkite savo laistymo sistemą, valykite filtrus ir stebėkite augalų būklę. Taip užtikrinsite, kad jūsų išmanioji laistymo sistema veiktų efektyviai ir ilgaamžiškai.
