Įsigyjant naują būstą arba renovuojant seną, vienas svarbiausių aspektų yra elektros instaliacija. Tinkamas elektros tinklo projektavimas užtikrina ne tik patogų naudojimąsi elektros prietaisais, bet ir jūsų saugumą.
Šiame straipsnyje aptarsime svarbiausius elektros tinklo projektavimo reikalavimus Lietuvoje, apimsime tiek naujos instaliacijos įrengimą, tiek senos atnaujinimą.
Naujo Būsto Planavimas ir Elektros Instaliacija
Naujo būsto planavimas visuomet prasideda nuo savo poreikių įvertinimo. Derėtų įsivertinti, ko norima, kokie gyventojų poreikiai, kaip jie kis ateityje, koks šeimos dydis, hobiai, pajamos, netgi būsimų namų vieta. Visa tai ir nulemia, kaip atrodys svajonių būstas.
Suplanavus poreikius, reiktų pradėti analizuoti būsto planą, kuriame išdėstyta privaloma patalpų struktūra.
Renkantis naują būstą, svarbu atsižvelgti į daugelį aspektų, įskaitant patalpų išplanavimą, orientaciją pagal pasaulio šalis bei aukštą. Būsto pirkimas yra svarbus sprendimas, todėl svarbu atidžiai įvertinti visus privalumus ir trūkumus.
Pagrindiniai aspektai renkantis naują būstą:
- Poreikių įvertinimas: šeimos dydis, hobiai, pajamos.
- Būsto planas: patalpų struktūra, apdaila.
- Pasaulio pusės: šviesos srautas, insoliacija.
- Kvadratūra: naudingasis plotas žmogui.
Naujakuriai dažnai būstą renkasi su daline apdaila. Tai reiškia, jog techniniame projekte nurodoma, kad daugiabučiame gyvenamajame name turi būti įstatyti langai, palangės ir įėjimų į patalpas durys. Tačiau pačiame bute patalpos yra tik parengtos baigiamajam apdailos procesui: dažymui, plytelių ar tapetų klijavimui. Taip pat čia įrengti pagrindai grindų dangoms, funkcionuojančios ir atitinkančios nustatytus reikalavimus inžinerinės sistemos, yra bent po vieną unitazą ir praustuvę ar plautuvę, o kiti vamzdynai užaklinti arba prijungti prie įrengimų. Kartu užbaigta bendrojo naudojimo patalpų, kitų objektų apdaila.
Šiuos įsipareigojimus prisiima NT statytojas. Savo ruožtu pačiam gyventojui patariama pasinaudoti techninio prižiūrėtojo paslauga, surašyti defektų, jei jų yra, aktą, pastarąjį pateikti vystytojui ar statytojui prieš priimant būstą su daline apdaila. Tik taip galima išvengti statybinio broko. Tačiau, pavyzdžiui, šildymo sistemos, elektros instaliacija yra pirkimo sutarties objektas.
Pasaulio pusės taip pat yra svarbus naujo būsto pasirinkimo kriterijus. Todėl būtina pamatyti buto vietą sklypo plano schemoje, tinkamai įvertinti namo vietą pagal pasaulio šalis. Mat šviesos srautas - labai reikšmingas. Kiekviename 1-3 kambarių bute turi būti bent vienas, o 4 ir daugiau - 2 gyvenamieji kambariai, kuriuose bendras insoliacijos laikas lygiadieniais, kovo 22-ąją ir rugsėjo 22-ąją, yra ne trumpesnis kaip 2 valandos. Senamiesčiuose ir miestų centruose - ne trumpesnis kaip 1,5 valandos.
Jei to žmogui pakanka, tuomet verta rinktis kompaktiškesnį variantą, bet norint namuose ir dirbti, ir kokybiškai ilsėtis, derėtų pasidairyti erdvesnio būsto.
Elektros Instaliacijos Atnaujinimas
Jei renovuojate senos statybos butą, kuriame elektros instaliacija niekada nebuvo keista, nuoširdžiai rekomenduojama visame bute ją įrengti naujai. Tai - ne vien stiliaus ar patogumo klausimas, kai jungikliai nuleidžiami iš seniau standartu buvusio 1,5 m aukščio į 0,9 m aukštį. Svarbiausia yra tai, kad moderni instaliacija užtikrina jūsų saugumą. Šešiasdešimt metų skaičiuojantys elektros kabeliai - tikrai pasenę, tad jei nusprendėte iš esmės atnaujinti namus, verta išspręsti ir šį klausimą.
Beje, elektros planas žmonėms atrodo vienas painiausių ir sudėtingiausių, todėl visada patariama, su vaikiška spalvota kreida rankoje ir elektros planu prieš akis, bute ant sienų susižymėti jungiklius ir rozetes. Pasivaikščiokite po namus, įsivaizduokite, kad spaudžiate jungiklius įjungdami šviesą, įvertinkite kištukinių lizdų kiekį (visada siūlau jų padaryti šiek tiek daugiau, nei manote, kad jums reikia šiuo metu). Pagrindiniai elektros taškai dažniausiai galvos skausmo nekelia: el. lizdai virtuvėje, abipus lovos ar už televizoriaus spintelės yra savaime suprantami, tačiau visada verta įvertinti savo poreikius ir įpročius bei būstą pritaikyti būtent sau.
Keičiant seną elektros instaliaciją elektros laidai sienose ir lubose yra paliekami, elektrikai juos paprasčiausiai izoliuoja ir atjungia. Nauji laidai gali būti išvedžiojami tiek senomis, tiek naujai padarytomis instaliacinėmis trasomis.
Energetikos ministerija primena, kad elektros linijų ir instaliacijos įrengimo taisyklių, 24 punkte nurodoma, kad laidus, kabelius ir instaliacijos įrengimo būdą reikia parinkti pagal keliamus techninius reikalavimus ir aplinkos sąlygas. Instaliacijai naudojamų laidų ir kabelių izoliacija impregnuota medžiaginė izoliacija ir apvalkalas turi atitikti tiesimo būdą, aplinkos sąlygas ir tinklo vardinę įtampą.
Pagal Lietuvos standartą „Žemosios įtampos elektriniai įrenginiai. 5-52 dalis. Elektros įrangos parinkimas ir įrengimas. Kabelių ir laidų sistemos (IEC 60364-5-52:2009, modifikuotas + 2011 m. vasario mėn. Privalomoji laidų ir kabelių degumo klasė parenkama atsižvelgiant į statinių (pastatų ir patalpų) požymius ir techninius rodiklius vadovaujantis Elektros linijų ir instaliacijos įrengimo taisyklių 1 priedo 6 lentelėje nurodytus reikalavimus.
Naujai statomame, rekonstruojamame ir atnaujinamame (modernizuojamame) pastate (kai atliekami kapitalinio remonto darbai), jei statybą leidžiantis dokumentas yra išduotas po 2016 m, gruodžio 31 d., galutinio paslaugų gavėjo vietoje, t.y. įėjimai ir erdvė už įėjimo durų turi būti nuolat apšviesti natūralia ar dirbtine šviesa. Gyvenamieji butai, gyvenamojo namo patalpos turi būti suprojektuotos ir pastatytos taip, kad jų gyventojai galėtų naudotis dirbtine apšvieta tiek dienos, tiek nakties metu.
Elektros instaliacija pastate neturi kirstis su kitomis instaliacijomis. Iš butų ĮAS išeinančių kabelių (laidų), nutiestų laiptinėje iki pagrindinės SS, apsaugai buto ĮAS prieš elektros skaitiklius turi būti įrengiami automatiniai saugikliai. Jų vardinės srovės apskaičiuojamos pagal kiekvienam vartotojui suteiktą leistinąją naudoti galią. Nuo ĮAS ar ĮASS iki vartotojo elektros įrenginių laidininkai turi būti tiesiami aukštų aikštelėmis, bendrojo naudojimo koridoriais, šachtomis ir pan. Vienas ar du kabeliai prie atramos tvirtinami iš vieno šono, kad nebūtų trukdoma į ją pakilti.
ĮAS arba ĮASS PEN laidininkas išskiriamas ant atskirų PE ir N laidininkų gnybtų. PEN laidininko išskyrimas į PE ir N turi būti atliekamas prieš laidininką N jungiant į elektros skaitiklį. Atvado rekonstravimo ar remonto metu nuo atramos iki ĮAS arba ĮASS turi būti tiesiamas OK su sustiprintu vientisu nuliniu laidu. Jungiant ĮAS požeminių kabelių linijų magistralės galuose arba ilgesnių kaip 200 m atšakų galuose, ĮAS turi būti papildomai įžemintos. Įžeminimo varža turi būti ne didesnė kaip 30. Įžeminimo įrenginiai turi būti įrengiami ir KL atšakose prie ĮAS ir sujungiamos su kabeliu PEN laidininku, jei jose PEN išskiriamas į PE ir N.
Valstybinė energetikos inspekcija prie energetikos ministerijos, vertindama energetikos statinių statybos ar rekonstravimo projektų sprendinių atitiktį nustatytiems reikalavimams, pastebi, jog projektuose nenurodomi standartai, kabelių degumo klasės, konstrukcijos ir kitos kabelių savybės.
Dažnas klausimas, kylantis projektuotojams ar rangovams 2017 m. birželio 1 d. įsigaliojus Elektros linijų ir instaliacijos įrengimo taisyklių pakeitimams ir 2017 m. liepos 1 d. Statybos įstatymo 24 straipsnio 24 dalyje pažymima, kad šio straipsnio 1 dalyje išvardyti statinio projektai - turi atitikti Lietuvos Respublikos įstatymų, kitų teisės aktų, normatyvinių statybos techninių dokumentų reikalavimus, kurie galiojo tą dieną, kai buvo išduoti specialieji reikalavimai.
Todėl tuo atveju, jei statinio projektas buvo parengtas ir statybą leidžiantis dokumentas gautas dar prieš Elektros linijų ir instaliacijos įrengimo taisyklių pakeitimų ir Statybos produktų reglamento įsigaliojimą, taip pat prašymas gauti statybą leidžiantį dokumentą, kuris buvo priimtas, buvo pateiktas po 2017 m. Jei parengtą projektą norima koreguoti atsižvelgiant į įsigaliojusius pakeitimus, atkreipiame dėmesį, jog keičiant projektą turi būti atsižvelgiama į nuo 2017 m. birželio 1 d. įsigaliojusius Elektros linijų ir instaliacijos įrengimo taisyklių pakeitimus ir pasirenkami tokie inžineriniai sprendiniai, kurie neturėtų neigiamo poveikio statiniui.
Mano neįtikėtini elektros triukai – nemokėkite elektrikui, pirmiausia pažiūrėkite tai!
Elektros Instaliacijos Planavimas ir Projektavimas
Čia svarbu suprasti, kad jei vienas meistras atlieka visus darbus, tai didelę dalį planavimo ir projektavimo jis atlieka galvoje. Natūralu, kad jam nereikai pačiam sau nusipiešti schemų, pagal kurias vėliau ties laidus. Bet kokiu atveju, projektavimui (galvoje ar brėžiniuose) visuomet reikia surinkti pakankamai daug duomenų, t.y., užsakovui susivokti, ko jis nori tam, kad meistras sugalvotų kaip tai įgyvendinti.
Elektros tinklas į atskiras grandines turi būti dalijamas logiškai; atskira grandinė turi maitinti vieną didelės galios imtuvą, kelių gretimų patalpų apšvietimą, kištukinius lizdus gretimose patalpose arba apšvietimą ir kištukinius lizdus nustatytose patalpose. Didelės galios imtuvai (elektrinė viryklė, skalbimo mašina su vandens šildytuvu, indų plovyklė, vandens šildytuvas, patalpų šildytuvas) turi turėti atskirą grandinę. Viena apšvietimo grandinė turi maitinti ne daugiau kaip 20 apšvietimo taškų. Viena kištukinių lizdų grandinė turi maitinti ne daugiau kaip 10 kištukinių lizdų.
Trimis fazėmis maitinamuose butuose vienfazės grandinės turi būti prijungtos taip, kad visos fazės būtų vienodai apkrautos. Padalijus apkrovą grandinėms, kiekvienai grandinei reikia nustatyti atitinkamą apsaugą ir laidų skerspjūvį.
Elektros įrenginiai, kaip ir kiti techniniai įrenginiai, montuojami pagal iš anksto sudarytą projektą, vadinamą technine dokumentacija. Tai brėžiniai, paaiškinimai ir kiti dokumentai, pagal kuriuos montuotojai gali sumontuoti įrenginius tiksliai taip, kaip nusprendė projektuotojas. Elektros įrenginių techninė dokumentacija - tai visų pirma dviejų rūšių brėžiniai: įrenginių schemos ir jų planai.
Įrenginių schema turi aiškinti jų funkcinę paskirtį ir kiek galima paprasčiau bei aiškiau vaizduoti tų elementų sujungimus. Sujungimų planas - tai pagrindinis brėžinys, nurodantis, kaip montuoti įrenginius. Jis braižomas topografiškas; ant supaprastinto atskirų pastato aukštų plano dažniausiai 1:100 masteliu braižomos laidų trasos, pažymimos skirstomųjų skydų, atšakinių dėžučių, jungiklių bei kištukinių lizdų montavimo vietos.
Pateikiama įvairi informacija, reikalinga elektrikams, pavyzdžiui, laidų skaičius, tipas, skerspjūvis ir tiesimo būdas (sutartiniais žymėjimais), netipinių detalių montavimo būdas (papildomais brėžiniais arba eskizais).
Elektros Instaliacijos Įrengimo Reikalavimai

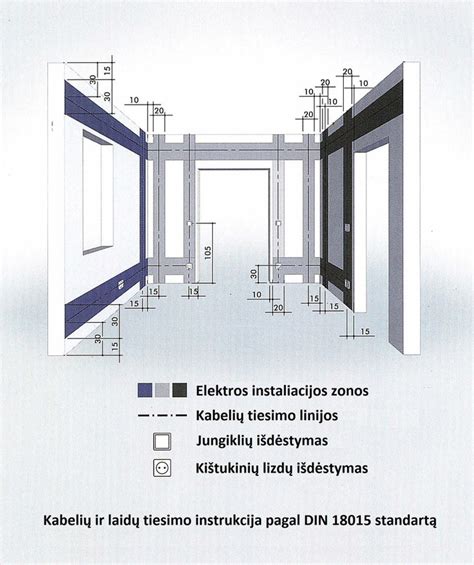

Pirmiausia iškylantis klausimas - kokiame aukštyje įrengti jungiklius ir kištukinius lizdus? Sprendžiant šiuos klausimus reikia laikytis sekančių nuostatų: jungikliai ir kištukiniai lizdai turi negadinti bendro kambario interjero bei būti pasiekiami su minimaliausiom pastangom. Tuomet vidutinio apie 175 cm aukščio žmogus pasieks jungiklį nekeldamas rankų t.y. su minimaliomis pastangomis, taip pat jungiklis bus lengvai pasiekiamas ir vaikams. Kita vertus, 90 cm aukštyje esantis jungiklis netrukdys baldams, atsiradus poreikiui pristumti juos prie sienos, nes standartinių stalų bei kėdžių su atrama aukštis neviršija 85 cm.
Jungiklius sąlyginai retai naudojamoms tamsioms patalpoms (tualetams, vonioms, sandėliukams ir t.t.) geriausiai įrengti prieš įėjimo duris, durų atsidarymo pusėje. Tuomet šviesa įjungiama prieš įeinant į tamsią patalpą ir išjungiama išėjus iš jos. Jei kambarys yra tamsus, rekomenduojame įsirengti jungiklį su pašvietimo lempute.
Jungiklio įrengimas nuolat vartojamo kambario viduje sudarys jums galimybę modernizuoti kambario apšvietimą - įrengti reguliatorių vietoje jungiklio arba įrengti reguliatorių su nuotoliniu valdymu. Šitoks kištukinių lizdų instaliavimo būdas taikomas galvojant apie stacionarią buitinę techniką: televizorius, muzikinius centrus ir kt., kuri nereikalauja dažno jos išjungimo iš lizdo.
Tuo tarpu virtuvėje, kištukinių lizdų bloką iš 6 kištukinių lizdų, rekomenduojame įrengti virš virtuvės baldų stalviršio, t.y. 120 cm virš grindų. Virtuvėje Jūs tikrai naudosite daug buitinių elektros prietaisų: mikrobanginę krosnelę, virtuvės kombainą, arbatinuką, kavamalę, kavinuką, mikserį, tosterį ir t.t., todėl 6 vietų kištukinių lizdų blokas Jums labai pravers, o jo instaliavimas nurodytame aukštyje sudarys galimybę su mažiausiom pastangom įjungti ir išjungti elektros prietaisus iš kištukinių lizdų.
Rekomenduojame naudoti lizdus, kurie turi apsaugines užuolaidėles nuo neatsargaus vaiko krapštymo, o lizdo apkrovos maksimali kintama srovė gali būti iki 16A, kas labai svarbu galvojant apie virtuvėje naudojamus elektros energijai imlius prietaisus: mikrobanginę krosnelę, arbatinuką, kavinuką, tosterį ir kt.
Atitinkamus kištukinių lizdų blokus rekomenduojame įsirengti ir tose vietose, kur numatoma galimybė prijungti daugiau buitinių prietaisų, pav., muzikinis centras, televizorius, vaizdo grotuvas ir kt. Jeigu toje vietoje jau įrengta tik viena potinkinio montažo dėžutė, dviviečiai kištukiniai lizdai leis geriau išnaudoti jos galimybes.
Vonioje ar kitose drėgnose patalpose yra poreikis turėti kištukinius lizdus skalbimo mašinai, barzdaskutei ar kitiems buitiniams aparatams prijungti. Tokiu atveju rekomenduojame įsirengti lizdus su nuotėkio srovės rele bei dangteliu. Nuotėkio srovės relė yra jau integruota pačiame lizde, kuris instaliuojamas į įprastinę, potinkinę elektros instaliacijos montažine dėžutę. Dangtelis apsaugos nuo galimo tiesioginio vandens papuolimo į lizdą, o nuotėkio srovės relė automatiškai išjungs įtampą lizde, atsiradus mažiausiam 30mA nuotėkiui.
Elektros įrankius darbui kieme ar sode taip pat patariame jungti tik į lizdus apsaugotus nuotėkio srovės relėmis. Taip Jūs būsite apsaugotas nuo srovės smūgio, atsitiktinai sugedus elektros įrankiui. Privačiame name turėtų būti instaliuotas telefoninis ir kompiuterinis tinklas.
Kaip rodo Europos pavyzdys, vis daugiau gyventojų turi po kelis kompiuterius namuose ir norint dirbti keliems šeimos nariams su bendromis duomenų bazėmis ar internetu iškyla poreikis turėti vietinį tinklą. Todėl namo projekte turi būti numatyta ir ši perspektyva.
Saulės Elektrinės Įrengimas: Nuo Mikro Iki Galingesnių Sistemų
Įsirengti iki 3,6 kW įrengtos generuoti galios ir 0,8 kW keitiklio mikro saulės elektrinę - ši kompaktiška ir lengvai prijungiama elektrinė gali būti montuojama buto balkone, sode ar vasarnamyje. Visoms šioms alternatyvoms gali būti taikoma finansinė parama.
Jei didinate esamos 0,8 kW elektrinės galią (pavyzdžiui, iki 2 kW) ir norite, kad būtų suteikta 1 kW leistina ge...
