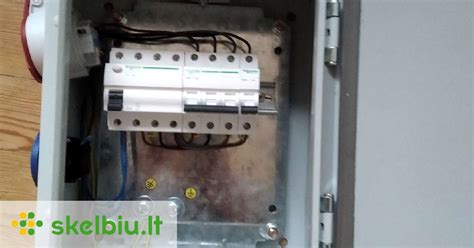

Individualaus Namo Įvadinio Paskirstymo Skydo Reikalavimai

Elektros instaliacija individualiame name yra sudėtingas procesas, kuriam reikalingas kruopštus planavimas ir tinkamas komponentų parinkimas. Vienas iš svarbiausių elementų yra įvadinis paskirstymo skydas, užtikrinantis saugų ir patikimą elektros energijos tiekimą į namą. Šiame straipsnyje aptarsime pagrindinius reikalavimus, keliamus individualaus namo įvadiniam paskirstymo skydeliui.

Elektros Kabelio Parinkimas

Renkantis elektros kabelį, būtina atsižvelgti į atstumą nuo skydo iki įrenginių ir bendrą prietaisų galią. Pavyzdžiui, jei atstumas nuo skydo yra apie 300 metrų, o kabelis jungia viryklę, vandens šildytuvą ir kitus namų ūkio prietaisus, rekomenduojama kloti trifazį varinį keturių gyslų CYKY 4×10 mm² arba CYKY 4×16 mm² arba aliuminį keturių gyslų AXMK 4×16 mm² arba AXMK 4×25 mm². Toks kabelis užtikrins nedidelius įtampos nuostolius ir pakankamo dydžio trumpojo jungimo sroves, kurios būtinos efektyviai tokio kabelio apsaugai.

Papildomai šalia pastato skirstomojo skydelio patogioje vietoje reikėtų sumontuoti apsauginio įžeminimo įrenginį (įžeminimo kontūrą), kurio įžeminimo varža būtų ne mažesnė kaip 10 omų ir šį įžeminimo įrenginį sujungti su pastato skirstomojo skydelio apsauginio įžeminimo PE kontaktų gnybtais.

Elektros Įvado Galios Didinimas

Planuojant didinti elektros įvado galią, svarbu įvertinti esamo kabelio parametrus. Pavyzdžiui, jei name įvesta trifazė 12kW galia, o kabelis nuo elektros tinklų iki namo yra CYGY 5x4, ilgis apie 30m, reikėtų įvertinti, ar kabelio pralaidumas pakankamas didesnei galiai. Esant 18 kW galiai AB ESO įvadiniame apskaitos skyde sumontuos C32 A įvadinį automatinį jungiklį.

CYKY 5×4 mm² galima didžiausia ilgalaikė darbo srovė yra apie 30 A, priklausomai nuo eksploatavimo sąlygų, kuri yra per maža planuojamai galiai perduoti ir neužtikrinama įvadinio kabelio apsauga nuo perkrovų. Šiuo atveju įvadinis kabelis turėtų būti ne mažiau kaip 5×6 mm², varinis, skirtas kloti žemėje (pvz., CYKY 5×6 mm² ar pan.) arba ne mažiau kaip 5×10 mm², aliuminis skirtas kloti žemėje (pvz., AXMK 5×10 mm² ar pan.).

Visi AB ESO elektros energijos vartotojų įvadiniai kabeliai pagal nutylėjimą turėtų būti ne mažesnio kaip 6 mm² gyslos skerspjūvio ploto variniai arba 10 mm² gyslos skerspjūvio ploto aliuminiai, kurie užtikrina mažesnius įtampos nuostolius ir pakankamas trumpojo jungimo sroves, kurios yra būtinos efektyviam įvadinių automatinių jungiklių trumpojo jungimo ir perkrovų atvejais. Išlaikant šias sąlygas yra užtikrinama vartotojo įvadinio kabelio apsaugos garantija.

Įžeminimo Svarba ir Nuotėkio Relės

Tinkamas įžeminimas yra būtinas elektros saugumui užtikrinti. Jei pajungus įžeminimą išmeta nuotėkio relė, priežastis gali būti pablogėjusi įrenginio (boilerio) izoliacija arba elektros instaliacijos prijungimo schemos (komutavimo) klaida. Reikėtų patikrinti ar teisingai yra prijungta nuotėkio relė, ar nesupainioti laidai boilerio kištukiniame lizde (pvz., PE (geltonas/žalias) ir N (mėlynas) laidai sukeisti vietomis), patikrinti visus boilerio laidus ar nepažeista izoliacija, pamatuoti kaitinimo elemento izoliacijos varžą, kuri turi būti ne mažiau kaip 0,5 MΩ.

Bet kuriuo atveju pagrindinė apsauga nuo įtampos yra tinkamas įrenginio įžeminimas, o nuotėkio relė yra tik papildoma apsauga.

Elektros Įvedimas ir Skaitiklių Iškėlimas

Elektros įvedimas į sklypą gali būti atliekamas keliais būdais, priklausomai nuo situacijos. Jei sklype jau yra elektros įvadas ir reikia tik padidinti elektros galią, tuomet savininkui reikėtų kreiptis į AB ESO. Jeigu įvadinis kabelis bus klojamas ir sodininkų bendrijos žemėje, tuomet reikėtų derinti su bendrija, o jeigu kabelis būtų klojamas valstybinėje ar tretiesiems asmenims priklausančioje žemėje, tuomet reikėtų rengti projektą šio kabelio montavimui.

Taip pat gali būti, kad galios padidinimui AB ESO techninėse sąlygose gali būti nurodyta, jog naujos galios perdavimui būtina parengti AB ESO elektros tinklo pakeitimo projektą, kurio rengimą pasirinktinai gali organizuoti AB ESO arba pats vartotojas.

Garažo bendrijos pirmininkui nusprendus iškelti elektros skaitiklius, reikėtų įvertinti, ar tai daroma teisėtai. Nekilnojamo turto bendrijų savininkai bendru daugumos sutarimu priima svarbiausius bendrijos sprendimus. Paprastai tokiems darbams atlikti yra rengiamas projektas, kuris nustatyta tvarka yra suderinamas su visomis suinteresuotomis šalimis, įskaitant visus bendrijos narius.

Kitas galimas būdas atsiskirti nuo garažų bendrijos, tai kiekvienam individualiai kreiptis į AB ESO su prašymu naujai prijungti garažą prie AB ESO tinklo. Tokiu atveju, priklausomai nuo situacijos tikėtina, jog paslaugos kaina kiekvienam atskirai gali būti mažesnė, negu vykdant vieną bendrą elektros apskaitų atskyrimo projektą.

Kabelių Parinkimas Elektros Darbams

Ruošiantis elektros darbams, svarbu tinkamai parinkti kabelius. Visi kabeliai turėtų būti naudojami skirti kloti žemėje su polietileno išoriniu izoliaciniu apvalkalu, pavyzdžiui: į namą varinis CYKY 5x10 arba NYY-J 5x10 (ar panašios markės), į pirtį CYKY 5x6, į gyvenamą namą CYKY 5x10 arba NYY-J 5x10, į pavėsinę CYKY 3x2,5. Papildomai rekomenduotina visus žemėje planuojamus kloti kabelius įverti į techninį vamzdį, pavyzdžiui HDPE d40 arba APE d32, PE d32 ar pan., kuris suteiktų žemėje esančiam kabeliui papildomą apsaugą nuo mechaninio poveikio.

Automatinių Jungiklių Parinkimas

Renkantis automatinius jungiklius, reikia atsižvelgti į laidų skerspjūvį ir bendrą įvado galią. 16 kW trifaziam įvadui reikėtų montuoti C32, vienfaziams kištukiniams lizdams C16, apšvietimui galėtų būti montuojami tiek C10, tiek B10 automatiniai jungikliai. B tipo automatinių jungiklių apsauga nuo srovės perkrovos yra jautresnė už C tipo, tačiau buityje naudojamiems elektros įrenginiams nepasijaus realaus praktinio skirtumo.

Norėčiau sužinoti kokio tipo automatinį išjungėją pasirinkti tokiems prietaisams: Indukcinė kaitlentė (3500W; 220-240V); Skalbyklė (2300W; 230V); Boileris (2200W); Momentinis vandens šildytuvas (3000W). Taip pat norėčiau sužinoti kokio storio varinis kabelis turėtų būti priskirtas kiekvienam iš anksčiau išvardintų prietaisų?

• Indukcinė kaitlentė - automatinis jungiklis C20, kabelis 3×4 mm², bet ne mažiau kaip 3×2,5 mm², jeigu kabelio ilgis nedidelis;
• Skalbyklė - automatinis jungiklis C16, kabelis 3×2,5 mm²;
• Boileris - automatinis jungiklis C16, kabelis 3×2,5 mm²;
• Momentinis vandens šildytuvas - automatinis jungiklis C16, kabelis 3×2,5 mm².

Trifazės Nuotekio Relės Naudojimas

Srovės nuotėkio relė dar vadinama skirtuminių srovių apsauga, kuri naudojama kaip papildoma apsauga nuo prisilietimo įtampos prie įrenginio korpuso ir kaip papildoma gaisrinės apsauga. Skirtuminių srovių apsauga vertina visų fazinių laidininkų ir nulinio laidininko srovių dydžius, kurių suma standartiniu atveju yra lygi arba artima nuliui. Kuomet dėl tam tikrų priežasčių atsiranda srovių skirtumas (srovės nutekėjimas į "žemę"), tuomet tai yra vertinama kaip gedimas ir nuotėkio relė (per vidutiniškai 7 ms) atsijungia.

Vienfazė nuotėkio relė naudojama vienfaziame tinkle, trifazė - trifaziame tinkle, tačiau prie trifazės nuotėkio relės atitinkamu būdu gali būti jungiami ir vienfaziai įrenginiai, pavyzdžiui, per vienfazius automatinius jungiklius.

Reikalingo elektros kabelio parinkimas

Kokio reikia elektros kabelio į svečių namą (50m nuo pagrindinio namo, name yra trifazis)? Bus jungiamas el. šildytuvas oras-oras (3-4kW), vandens šildytuvas (1,8kW), skalbimo mašina (2kW), virdulys (~2kW), šaldytuvas, mikrobangų krosnelė. Šiuo matu atvestas 3x2,5 varinis laidas.

Jūsų atveju rekomenduotina naudoti trifazį varinį lauko sąlygoms skirtą kabelį bent 5×6 mm² arba 5×10 mm² (pavyzdžiui, CYKY 5×6 mm² arba CYKY 5×10 mm²), kadangi kabelio ilgis bus ne mažiau kaip 50 metrų. Tokio skerspjūvio ploto kabelis užtikrins tinkamas trumpojo jungimo sroves, minimalius įtampos nuostolius ir efektyvų automatinių jungiklių darbą.

Ieškant ekonomiškesnio sprendimo galėtų būti svarstomas ir aliuminių trifazių kabelių panaudojimas, pavyzdžiui, AXMK 5×10 mm² arba AXMK 5×16 mm².

Automatinių jungiklių parinkimas

Name apšvietimui išvedžioti 1.5mm skerspjūvio laidai, rozetėm 2.5mm, orkaitei atvestas trifazis laidas. Bendra ateinanti įvado galia 16kW. Kokius reikėtų namui pasirinkti automatinius jungiklius, klasės (B, C) ir srovės, kokį įvadui, apšvietimui, rozetėm?

16 kW trifaziam įvadui reikėtų montuoti C32, vienfaziams kištukiniams lizdams C16, apšvietimui galėtų būti montuojami tiek C10, tiek B10 automatiniai jungikliai.

B tipo automatinių jungiklių apsauga nuo srovės perkrovos yra jautresnė už C tipo, tačiau buityje naudojamiems elektros įrenginiams nepasijaus realaus praktinio skirtumo.

Elektros skydo pakeitimas

Norime pakelti elektros skydą nekeičiant jau esamos spintos vietos (t.y. jos neiškeliant ir neperkeliant kitur), nes pasikeitus žemės lygiui, apatinė elektros skydo dalis gavosi po žeme. Ar tam reikalingas projektas?

Jeigu tai yra AB ESO elektros skydas, tuomet reikėtų kreiptis į AB ESO su prašymu pakelti elektros skirstomąjį skydą į naują žemės grunto (reljefo) lygį.

Šiuo atveju AB ESO organizuos visus reikalingus darbus (Jums pagal sutartį su AB ESO tektų sumokėti už faktines atliktų darbų ir panaudotų medžiagų išlaidas). Projektas šiam darbui neturėtų būti reikalingas.

Elektros kabelio prakišimas per vamzdį

Kaip perkišti elektros kabelį per 30 m ilgio vamzdį? O gal yra kabelis jau įmautas į vamzdį?

Planuojant įverti elektros kabelį į vamzdį pirmiausia reikėtų įverti kabelių pravėrimo gyslą, kurios pagalba į vamzdį yra įveriamas kabelis.

Jeigu kabelis yra storesnis, tuomet gyslos pagalba pirmiausia įveriama tinkama virvė, prie kurios pririšus kabelį yra įveriamas pats kabelis.

Jeigu kabelis yra storesnis (pvz., 4x25 mm2), o vamzdis yra gofruotas (pvz., HDPE 50) ir lygiai ištiestas ant žemės, bet dar nepaklotas po žeme, tuomet galima pamėginti tokį kabelį tiesiog įstumti į vamzdį.
