Šiuolaikinė gamyba neįsivaizduojama be efektyvios vėdinimo sistemos. Gamybinių patalpų vėdinimas skiriasi nuo gyvenamųjų patalpų vėdinimo oro kiekiais ir įranga. Pramoninių patalpų įvairovė didelė, dažniausiai jose reikalingas priverstinis mechaninis vėdinimas, netgi jei oro užterštumas nedidelis ar jo visai nėra.
Kadangi pramonės patalpose vykdomi įvairūs procesai, labai dažnai oras jose būna užterštas dulkėmis, cheminėmis medžiagomis, garais, dujomis. Sunku įsivaizduoti šiuolaikinės gamybos vietą ar cechą be priverstinio mechaninio vėdinimo, jis įrengiamas net ir steriliose laboratorijose.
Šiame straipsnyje aptarsime mechaninio vėdinimo ypatumus gamybinėse patalpose, jo privalumus, reikalavimus, projektavimo aspektus ir įrangą.
Kas yra mechaninis vėdinimas?
Pagal statybos reglamentą, mechaninis vėdinimas - vėdinimas, naudojant ventiliatorius. Mechaninis vėdinimas naudojamas tais atvejais, kai nėra natūralaus vėdinimo arba juo neįmanoma patalpoje išlaikyti norminių oro parametrų. Mechaninis ir natūralus vėdinimas gali veikti kartu.
Kodėl svarbus patalpų vėdinimas?
Tinkamas patalpų vėdinimas yra būtinas tiek žmogaus sveikatai, tiek ir namų konstrukcijų ilgaamžiškumui. Šiuolaikiniai namai, dėl modernių ir sandarių konstrukcijų, dažnai tampa lyg „uždara dėžė“ - jie efektyviai sulaiko šilumą, tačiau riboja natūralią oro cirkuliaciją. Dėl to oras viduje greitai prisipildo anglies dvideginio, dulkių, alergenų ir perteklinės drėgmės.
Tai gali sukelti ne tik kvėpavimo sutrikimus, nuovargį ar alergijas, bet ir tapti palankia terpe pelėsiui. Tuo tarpu grynojo oro įleidimas į namus ne tik gerina žmogaus savijautą bei padeda išvengti ligų, bet ir apsaugo patalpas nuo drėgmės žalos, padėdamas išlaikyti palankią gyvenamąją aplinką.
Mechaninio vėdinimo privalumai
Mechaninis vėdinimas - tai modernus ir efektyvus būdas užtikrinti nuolatinį oro cirkuliavimą patalpose, nepriklausomai nuo lauko sąlygų. Skirtingai nuo natūralaus vėdinimo, mechaninis vėdinimas naudoja specialią įrangą - ventiliatorius, ortakius, rekuperatorius, filtrus, kitaip bendrai vadinamas vėdinimo sistemas, kad į patalpas būtų tiekiamas švarus oras, o užterštas ištraukiamas į lauką. Šis procesas leidžia tiksliai reguliuoti oro kokybę, temperatūrą ir drėgmės lygį, suteikdamas maksimalų komfortą ir užtikrindamas tinkamą mikroklimatą.
Pagrindinis mechaninio vėdinimo privalumas - nepriklausomumas nuo išorinių oro sąlygų. Lietus, stiprus vėjas, audra ar šaltis tampa visiškai nesvarbūs. Žiemą mechaninis vėdinimas padeda išsaugoti šilumą patalpose dėl rekuperacijos - technologijos, kuri leidžia iš užteršto išeinančio oro perimti šilumą ir ją perduoti grynam orui.
Dėl įdiegtų filtrų sistema pašalina dulkes, žiedadulkes, alergenus, kenksmingas dujas ir netgi kvapus, todėl į patalpas patenka tik švarus ir „sveikas“ oras. Ši funkcija itin svarbi žmonėms turintiems alergijų ar tiems, kurie siekia apsaugoti savo sveikatą nuo išorinių teršalų.
Be to, mechaninis vėdinimas leidžia tiksliai valdyti santykinį oro drėgnumą - užtikrinant 30-55 % lygį, kuris yra optimalus tiek žmogaus sveikatai, tiek namų konstrukcijų apsaugai.
Mechaninis vėdinimas ypač tinka moderniems, gerai izoliuotiems ir sandariems pastatams, kur natūralus oro srautas yra minimalus arba jo išvis nėra. Ši sistema užtikrina, kad net ir didelio ploto erdvės būtų tinkamai vėdinamos. Tačiau mechaninis vėdinimas gali būti pritaikytas ir mažesniems namams ar butams, suteikiant maksimalų komfortą kiekvienam šeimos nariui.
Visgi, norint užtikrinti, kad mechaninis vėdinimas veiktų tinkamai ir efektyviai, svarbu pasirūpinti tinkamai įrengta sistema bei reguliaria jos priežiūra - valyti filtrus, tikrinti įrangos veikimą ir reguliariai atlikti jos aptarnavimą. Šis nedidelis rūpestis atsiperka ilguoju laikotarpiu, nes mechaninis vėdinimas užtikrina ne tik komfortą, bet ir ilgalaikę naudą jūsų sveikatai bei būsto ilgaamžiškumui.
Projektavimo sąlygos ir reikalavimai
Projektuojant vėdinimą atsižvelgiama į daugybę veiksnių, pramoninių patalpų vėdinimo projekto pagrindas yra darbo pobūdis. Gamybinių patalpų vėdinimas projektuojamas vadovaujantis technologine dalimi. Vėdinimo intensyvumą ir oro kokybę apibrėžia procesai, vykstantys patalpose: šlapi ar sausi, teršalų, šilumos, drėgmės išsiskyrimai ir pan. Darbo pobūdis lemia projektuojamus oro kiekius, oro švarą, vėdinimo sistemos sudėtingumą, veikimo trukmę, įvairius reikalavimus susijusius su gaisrine sauga ir t.t.
Projektuotojai turi atsižvelgti į patalpų paskirtį ir veiklos pobūdį jose, kitaip nei gyvenamosios patalpose skaičiuojami oro srautai, parenkami galingesni vėdinimo įrenginiai. Komercinės, gamybos, biurų paskirties pastatams taikomi kiti vėdinimo sistemos reikalavimai.
2005 m. birželio 9 d. įsakymu Nr. patvirtintas statybos techninis reglamentas taikomas projektuojant ir įrengiant pastatų ir inžinerinių statinių patalpų šildymo, vėdinimo ir oro kondicionavimo (ŠV ir OK) sistemas, išskyrus tam tikrus atvejus.
Reglamente išdėstyti pagrindiniai reikalavimai ŠV ir OK sistemoms projektuoti ir įrengti. Pastate turi būti suprojektuotos ir įrengtos tokios mikroklimato bei oro kokybės parametrus palaikančios ir reguliuojančios šildymo, vėdinimo ir oro kondicionavimo sistemos, kad normaliai eksploatuojant patalpas normaliomis lauko sąlygomis visose to pastato patalpų veiklos zonose, arba tik numatytose vietose, optimaliai naudojant energiją būtų galima palaikyti norminius mikroklimato bei oro kokybės parametrus.
Mikroklimato ir oro kokybės parametrų palaikymo tikslumas nustatomas pagal aplinkos kokybės patalpoje kategoriją, kuri gali būti aukšta (A), vidutinė (B) arba pakankama (C).
Pastatų, kurių mikroklimatui bei oro kokybei keliami specialūs reikalavimai, projektiniai mikroklimato parametrai priimami pagal atitinkamas tų pastatų higienos, technologijos ir statinių projektavimo normatyvinius dokumentus.
Oro kokybės kategorijos
Viešojo naudojimo pastatų patalpose, kuriose pagrindinis teršalų šaltinis yra žmonių medžiagų apykaitos produktai, oro kokybės kategorija pasirenkama abipusiu užsakovo ir projektuotojo susitarimu. Gamybos paskirties patalpose, jei nėra specialių reikalavimų, oro kokybės kategorija IDA 4 tenkina higienos normos HN 23:2007 „Cheminių medžiagų profesinio poveikio ribiniai dydžiai.
Šiluminio komforto ir pakankamos šiluminės aplinkos parametrus darbo patalpose nustato Higienos norma HN 69:2003 „Šiluminis komfortas ir pakankama šiluminė aplinka darbo patalpose. Parametrų norminės vertės ir matavimo reikalavimai". Joje nurodoma temperatūra, santykinis drėgnis ir oro judėjimo greitis, priklausomai nuo darbo sunkumo, pobūdžio.
Vadovaujantis šia norma paprastai ir priimami vidaus oro parametrai projektuojant ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemas. Reikalingi oro kiekiai numatomi remiantis technologine projekto dalimi. Jei jos nėra, oro kiekiai skaičiuojami pagal gamybos procesą arba tiesiog priimami pagal dirbančiųjų skaičių.
Vėdinimo intensyvumas tiesiogiai priklauso technologinių procesų: medienos pramonei bus vienoks, tekstilės pramonei kitoks ir pan.
Vėdinimo sistemos komponentai ir įranga
Rengiant vėdinimo sistemos projektus atliekama daug įvairių skaičiavimų. Mechaninio vėdinimo sistemoje yra naudojami ventiliatoriai, ortakiai ir jų fasoninės dalys, oro skirstytuvai, oro srautų reguliavimo ir paskirstymo įtaisai, filtrai, triukšmo ir vibracijų slopinimo įranga, oro šildytuvai, šilumos atgavimo įrenginiai ir kt.
Kadangi vėdinimo sistema naudoja nemažai elektros energijos, ypač ventiliatoriai, labai svarbu pasirinkti ekonomišką prietaisą. Svarbiausi ventiliatoriaus charakteristikos rodikliai yra galia, oro srauto kiekis, ventiliatoriaus dydis, montavimo galimybės, IP saugumo klasė. Be to, dirbdami ventiliatoriai kelia triukšmą ir vibracijas. Į šiuos ventiliatorių parametrus irgi verta atkreipti dėmesį ir geriau pasirinkti tylesnį, nei vėliau darbo vietoje kęsti nuolatinį triukšmą.
Pramoniniai vėdinimo sistemos ventiliatoriai yra įvairių tipų, pritaikyti skirtingiems tikslams: oro cirkuliacijai, dūmų, dulkių, garų šalinimui. Pagal veikimo pobūdį ventiliatoriai klasifikuojami į išcentrinius (radialinius) ir ašinius. Išcentriniai ventiliatoriai gali būti įvairaus slėgio, ašiniai paprastai būna nedidelio slėgio ir naudojami sistemose su nedideliu aerodinaminiu pasipriešinimu.
Dažniausiai komercinėse ir pramoninėse gamybos patalpose montuojama rekuperacinė vėdinimo sistema, kuri ne tik ištraukia užterštą orą ir tiekia šviežią, bet ir grąžina patalpų šildymui panaudotą šilumą. Kartu, jei reikia, ištraukiamas oras gali būti filtruojamas, o tiekiamas oras - drėkinamas ar sausinamas.

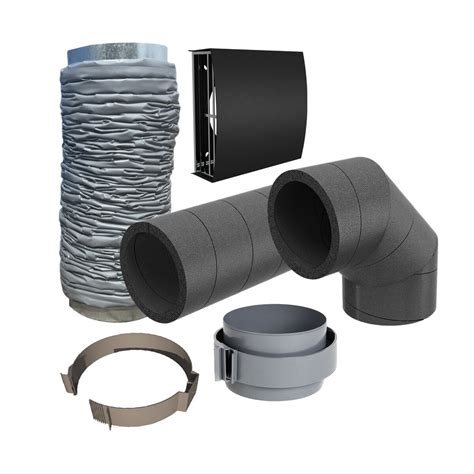

Tiek rekuperacinei vėdinimo sistemai, tiek vėdinimo sistemai su dulkių ištraukimu reikalingi ne tik rekuperatoriai bei ventiliatoriai, bet ir ortakiai, fasoninės dalys, oro skirstytuvai, oro sklendės ir kt.
Atsižvelgiant į reikalavimus, pramoninio vėdinimo sistemose naudojami tiekiamo ir ištraukiamo oro filtrai. Tiekiamo oro filtrai valo į patalpas patenkantį orą ir apsaugo vėdinimo įrangą (šilumokaičius) nuo užsiteršimo dulkėmis. Patalpose, kurioms keliami ypatingi švaros reikalavimai, naudojami vadinamieji superfiltrai - itin aukšto valymo filtrai. Pagal įvairius parametrus vėdinimo sistemos filtrai skirstomi į daugelelį tipų. Filtrai pagal konstrukciją skirstomi į kišeninius, panelinius, kompaktinius, riebalų sulaikymo filtrus, anglies, elektrostatinius filtrus.
Kiekviena pramonės, sandėlio, gamybos cecho ar laboratorijos, netgi paprasčiausios bibliotekos vėdinimo sistema - unikali. Todėl tiek vėdinimo projektavimas, tiek įrangos parinkimas yra individualūs.
Dažnos klaidos projektuojant vėdinimo sistemas
- Vėdinimo sistemos projektavimas remiantis vien tik bendru plotu ir norminiais m³/h žmogui, pernelyg mažai dėmesio skiriant realiam patalpų naudojimui.
- Vėdinimo įranga ir ortakiai dažnai parenkami taip, kad „tilptų“ į architektūrinę erdvę, o ne taip, kaip reikia aerodinamiškai.
- Sistema niekada normaliai nesubalansuota.
- Vėdinimo sistemos gali „veikti metų metus be priežiūros“.
- Vėdinimo įranga veikia pilna eiga visą darbo laiką (ar net 24/7), nepaisant realių srautų ir apkrovų.
Šilumos atgavimo vėdinimo paaiškinimas
Vėdinimo sistemos priežiūra
Vėdinimo sistemos komercinėms patalpoms nėra tik „vamzdžių ir dėžių rinkinys“, būtinas higienos normoms įvykdyti. Tai sistema, kuri kasdien dirba su žmonėmis ir energija.
Kiek dažnai reikia prižiūrėti vėdinimo įrangą ir keisti filtrus? Dažnis priklauso nuo apkrovos, taršos ir įrangos tipo, bet praktiškai filtrus daugumoje komercinių objektų verta tikrinti bent kas 3 mėnesius, o keisti 2-4 kartus per metus (aproksimacija). Ortakių ir įrangos būklę rekomenduojama vertinti periodinių patikrų metu.
Subalansuota sistema užtikrina, kad kiekvienoje patalpoje yra numatytas tiekiamo ir šalinamo oro kiekis, nėra „pervėdintų“ ir „uždususių“ zonų, triukšmo per difuzorius. Balansavimas turi būti atliktas paleidimo metu ir dokumentuotas, o po pakeitimų (pvz., pertvarų, atnaujinimų) - pakartotas.
CO₂ jutikliai yra vienas efektyviausių būdų prisitaikyti prie realaus žmonių skaičiaus ir jų veiklos. Jie leidžia sumažinti vėdinimą, kai patalpos tuščios, ir padidinti, kai jos pilnos - tai gerina komfortą ir taupo energiją.
Apibendrinant, gamybinių patalpų vėdinimo sistemos yra būtinos siekiant užtikrinti darbuotojų sveikatą, produktyvumą ir saugą.
| Vėdinimo sistemos tipas | Privalumai | Trūkumai | Tinka |
|---|---|---|---|
| Natūralus vėdinimas | Paprastas, ekonomiškas | Priklauso nuo oro sąlygų, nekontroliuojama oro kokybė | Retai naudojamos patalpos |
| Mechaninis vėdinimas | Nepriklauso nuo oro sąlygų, kontroliuojama oro kokybė | Reikalinga įranga, elektros sąnaudos | Modernūs, sandarūs pastatai |
| Rekuperacinė sistema | Taupo energiją, užtikrina švarų orą | Didesnės pradinės investicijos | Energiškai efektyvūs pastatai |
