Projektuojant ir renkantis elektros instaliacijos įrangą, ypatingas dėmesys turi būti skiriamas elektros kabeliams. Neretai gaisro ir jo išplitimo priežastimi tampa laidai ir kabeliai.
Elektros laidas - tai laidininkas, skirtas elektros srovei perduoti. Jis paprastai sudarytas iš laidininko - dažniausiai tai yra varis arba aliuminis, nes šios medžiagos gerai praleidžia elektros srovę. Laidas gali turėti izoliaciją ar būti be jos. Kabelis - izoliuotas laidininkas arba laidininkai, nuo išorinio poveikio apsaugoti apvalkalu arba apvalkalu ir apsaugine danga.
Nuo 2017 m. liepos 1 d. Statybos produktų reglamentas apima visus kabelius, kurie naudojami pastatuose ir civilinėse statybose (stacionarioji instaliacija). Visi gamintojai, platintojai, importuotojai ir montuotojai privalo laikytis naujojo reglamento.
Elektros kabelių apsaugos išbandomos pagal labai platų bandymo standartų spektrą: IEC, LST EN, LST EN ISO ir t.t.
Elektros kabelių degumo klasės
Kabelių degumo klasės (arba degumo klasifikacija) - tai standartizuota sistema, kuri apibrėžia, kaip laidai ar kabeliai elgiasi ugnies atveju. Degumo klasė padeda įvertinti, ar greitai kabelis užsidega, ar plinta liepsna, kiek dūmų išskiria ir ar išskiria toksiškus dūmus. Tai ypač svarbu žmonių saugumui, nes gaisro metu kabeliai gali tapti pavojingu ugnies šaltiniu.

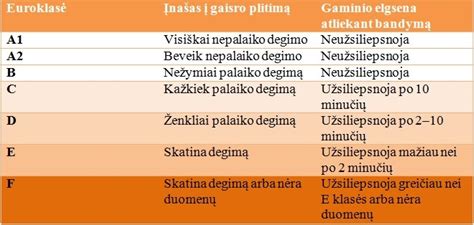

Kabeliai yra klasifikuojami į klases nuo A (beveik nedegūs) iki F (labai degūs).
Elektros kabelių degumo klasės pateiktos Gaisrinės saugos pagrindiniuose reikalavimuose, nurodytose Lietuvos standarte LST EN 13501-6 „Statybos gaminių ir statinio elementų klasifikavimas pagal atsparumą ugniai. 6 dalis. Klasifikavimas pagal elektros kabelių atsako į ugnį bandymų duomenis“, taip pat Elektros linijų ir instaliacijos įrengimo taisyklėse, Europos elektrotechnikos standartizacijos komiteto standarte Cenelec EN 50575.
Šiuo metu „Gaisrinės saugos pagrindiniai reikalavimai“ nurodo šias elektros kabelių degumo klases Aca, B1ca, B2ca, Cca, Dca, Eca, Fca.
Elektros kabeliai ir laidai klasifikuojami pagal jų degumą, šilumos išsiskyrimą, dūmų susidarymą, vertikalų liepsnos plitimą, dūmų tankį ir rūgštingumą bei rūgščių dujų kiekį, t.y. 1. 2. 3. 4. 5. 6.
Pavyzdžiui, jeigu prie kabelio specifikacijos nurodoma Cca-s1,d0,a1, reiškia jis yra vidutinio degumo (Cca), išskiria mažai dūmų (s1), nesudaro degančių lašų (d0), yra mažo rūgštingumo (a1).
Labai mažai degūs, labai ribotas liepsnos plitimas. Vidutinio degumo kabeliai - ribotas liepsnos plitimas, ribota šilumos emisija. Labiau degūs - plinta liepsna, daugiau šilumos ir dūmų. Labai degūs, ribotas atsparumas ugniai. Neišlaiko jokio degumo testo.
Elektros kabeliai ir laidai pagal degumo klases turi būti parenkami atsižvelgiant į statinio paskirtį, todėl nebūtina visuose pastatuose montuoti atspariausios (aukščiausios) degumo klasės kabelių bei laidų.
Lietuvoje visuomeniniuose pastatuose pagrindinė kabelių degumo klasė dažniausiai naudojama yra Dca. Kabelio degumo klasės taikomos visiems kabelių tipams (vidaus patalpose) nepriklausomai nuo jų įtampos ar konstrukcijos.
Naujosios Statybos produktų reglamento pataisos, suformuluotos ir parengtos remiantis geriausia ES šalių praktika, kabelius skirsto į Euroklases.
„Kalbant paprastai, Lietuva kaip pagrindinę kabelių degumo klasę pasirinko skandinaviško lygio- Dca s2 d2 a2 (visuomeniniai pastatai, daugiabučiai ir t.t.). Tiesa, svarbiose gaisro atveju patalpose, tokiose kaip evakavimo keliai - koridoriai, laiptinės, vestibiuliai ir pan. klasės kiek aukštesnė - Cca s1 d1 a1. Kaip išimtis Eca klasės kabelius bus galima instaliuoti vieno ar dviejų butų pastatų instaliacijos sistemose ir gamybos bei pramonės patalpose.
Kaip aiškina ekspertas, šis klasifikavimas bus naudingas ir platintojams bei patiems rangovams - leis objektyviau įvertinti kabelio kokybę bei atitikimą pasirinktam darbui. Pagrindinė standarto atnaujinimo priežastis - saugumas gaisro atveju.
Pagal „Draka Keila Cables“ duomenis, gaisrų metu beveik pusę (44 proc.) visų mirčių sukelia nuodingos dujos ar dūmai. Anot M. Liaugmino, „behalogeniuose kabeliuose, tokiuose kaip „Draka XPJ-HF D“, atitinkančiuose Dca s2 d2 a2 klasę, iki minimumo sumažinta dūmų ir nuodingų medžiagų išsiskyrimo galimybė. Naujojo tipo kabelius, dėl lengvo apvalkalo nužievinimo, tačiau atsparaus apvalkalo ir lankstumo, itin greitai pamėgo instaliacijos profesionalai.
„Mums priimti naujieji reikalavimai labai svarbūs - ilgą laiką siekėme, jog kabelių kokybė būtų ne pasirinkimas, o būtinybė. Tik tuomet, kai visi produktai rinkoje atitinka vienodus gaisrinės saugos reikalavimus, galima užtikrinti tinkamą saugumą visuomeniniuose pastatuose, daugiabučiuose ir pramonės objektuose.
Nacionalinės elektros technikos verslo asociacijos (NETA), kurios nariai yra ir AS Draka Keila Cables, inicijuoti pakeitimai „ELEKTROS LINIJŲ IR INSTALIACIJOS ĮRENGIMO TAISYKLĖSE“ jau įsigaliojo, tačiau rinkos dalyviams vis kyla daug klausimų.
2017 m. gegužės 22 d. išėjo Lietuvos Respublikos Energetikos Ministro įsakymas Dėl Lietuvos Respublikos energetikos ministro 2011 m. gruodžio 20 d. įsakymo Nr. Taisyklių reikalavimai yra privalomi elektros energijos gamintojams, perdavimo ir skirstomųjų tinklų operatoriams, elektros energijos vartotojams, įrengiantiems naujus, rekonstruojantiems arba kapitališkai remontuojantiems elektros įrenginius.
Europos Sąjungos statybos produktų reglamentas SPR įsigaliojo 2013 m. liepos 1 d. Tačiau, gaisrines kabelių savybes reglamentuojantis darnusis Europos standartas EN 50575: 2014 po pereinamojo laikotarpio galutinai įsigaliojo 2017 m.
Kaip minėta, asociacijos NETA iniciatyva parengtame ir nuo 2018 m. kovo mėn. 30 d. įsigaliojusiame ypatingų gaisrinių savybių kabelių originaliajame Lietuvos standarte LST 2011:2018 450/750 V ir mažesnės įtampos ypatingų gaisrinių savybių elektros kabeliai.
Elektros kabelių gamintojus, importuotojus ir platintojus Lietuvoje jungia Nacionalinė elektros technikos verslo asociacija (NETA), kurių atstovai nuolatos rūpinasi, kad į Lietuvos rinką patenkantys kabeliai būtų reikiamos kokybės ir atitiktų Europos Parlamento ir Tarybos 2011 m. reglamento reikalavimus. Jų iniciatyva 2017 m. parengtas ir nuo 2017-06-30 įsigaliojo originalusis Lietuvos standartas LST 2010:2017 450/750V ir mažesnės vardinės įtampos elektros kabeliai su tinklinės struktūros polietileno (XLPE) arba polivinilchlorido (PVC) izoliacija ir PVC apvalkalu.
PVC kabeliai skirti vidaus elektros sistemų ir buitinės įrangos stacionariajai instalaicijai atitinka europinės kokybės reikalavimus, tačiau gaisro atveju, degdami, išskiria per daug dūmų ir dujų, kurios yra kenksmingos žmogaus sveikatai.
Todėl asociacijos NETA iniciatyva 2018 m. parengtas ir jau galioja dar vienas pažangus originalusis Lietuvos standartas LST 2011:2018 450/750 ir mažesnės įtampos ypatingų gaisrinių savybių elektros kabeliai. Apie tokių kabelių svarbą ir panaudojimą matomai daug kalbėti neverta. Mes visi daugiau ar mažiau įsivaizduojame kaip intensyviai vyksta statybos ir kokia plati tokių kabelių panaudojimo sritis.
Pagal statybos taisykles statiniai turi būti projektuojami ir statomi taip, kad nekeltų pavojaus žmonių, naminių gyvūnų ar nuosavybės saugai ir nepakenktų aplinkai. Ilgą laiką statybos taisyklės ir jose nustatyti reikalavimai įvairiose šalyse buvo skirtingi. Šie skirtumai trukdė prekybai tarp šalių. 1988 m. gruodžio 21 d. 2011 m. kovo 9 d. buvo priimtas Europos Parlamento ir Tarybos reglamentas (ES) Nr. Dar 2006 m. spalio 27 d. Europos Komisija priėmė sprendimą (2006/751/EB), kuriuo nustatė elektros kabelių atskiras degumo klases, kitaip dar vadinamas Euroklases. Kas yra klasė? Naujosios Statybos produktų reglamento pataisos, suformuluotos ir parengtos remiantis geriausia ES šalių praktika, kabelius, pagal degumą patalpose, skirsto į degumo klases, arba Euroklases. Reglamente įvardinti esminiai statinių reikalavimai. Statiniai ir atskiros jų dalys turi atitikti jų naudojimo paskirtį, ypač atsižvelgiant į susijusių asmenų sveikatą ir saugą viso statinių būvio ciklo metu. Vertinant vidaus stacionariosios instaliacijos kabelius, būtina atsižvelgti, kad esminių reikalavimų lygiai įvairiems statiniams yra skirtingi. Be to valstybėse narėse gali būti skirtingos klimato, geologinės, geografinės ir kitos vyraujančios sąlygos. Nacionalinės elektrotechnikos verslo asociacijos (NETA) inicijuoti pakeitimai „ELEKTROS LINIJŲ IR INSTALIACIJOS ĮRENGIMO TAISYKLĖSE“ jau įsigaliojo, tačiau rinkos dalyviams vis kyla daug klausimų.
Deja gaisrai dar nėra retas reiškinys. Vien mūsų krašte per pastaruosius penkerius metus kasmet kyla vidutiniškai daugiau kaip 11000 gaisrų, kuriuose žūva po 123 žmones. Beveik dvigubai daugiau žmonių patiria traumas. Per šių metų pirmąjį pusmetį įvyko 7631 gaisras, kurių metu žuvo 56 žmonės ir 92 patyrė traumas. Dar 70 žmonių iš gaisrų išgelbėti. Bene dažniausiai žmonės žūva užtroškę dūmuose ar apsinuodiję nuodingomis dujomis.
Gaisro metu žalos pridaro ne tiek ugnis, bet ir halogenai, kurie išsiskiria iš kabelių su PVC apvalkalu. Halogenai yra cheminės medžiagos: fluoras (F), chloras (Cl), bromas (Br), jodas (I), kurie degdami paskleidžia tankius, juodus dūmus. Šie dūmai apsunkina matomumą ir evakuaciją, labai kenkia sveikatai. Todėl gyvybės dažnai prarandamos ne dėl atviros ugnies, o dėl uždusimo ir apsinuodijimo dūmais.
Behalogeniai kabeliai
Degumo klasėms Bca, Cca, Dca dažnai priskiriami (tačiau ne visada) behalogeniai kabeliai. Degant behalogeniams kabeliams išsiskiria šviesūs ir beveik skaidrūs dūmai, juose nėra nuodingų medžiagų. Svarbu suprasti: behalogeniai kabeliai nereiškia, kad jie yra atsparūs ugniai! Kaip žinoti, kad kabelis behalogenis?
Kuo skiriasi visi šie laidų tipai?!
Papildoma elektros kabelių apsauga
Priešgaisrinės išsipučiančios dangos (pvz. Flammoplast KS-1) skirtos elektros kabelių apsaugai dažniausiai yra vandens pagrindu todėl tinkamos tik vidaus patalpoms. Tačiau rinkoje atsirado nauja - abliatyvioji danga (pvz: Flammotect A). Tai vandeniui ir atmosferos poveikiui atspari priešgaisrinė danga. Šio tipo dangos priešgaisrinė apsauga gaisro metu yra pagrįsta endoterminėmis reakcijomis. Jos sudėtyje yra cheminė medžiaga kurioje esant aukštai temperatūrai vyksta cheminiai bei fiziniai pokyčiai lydimi padengtų kabelių aušinimo efekto. Tuo pat metu danga išskiria dujas, kuri pasižymi gana stipriu liepsnos gesinimu, ribojančiu gaisro plitimą. Po gaisro iš dangos lieka porėta neorganinė medžiaga. Abliatyvioji danga puikiai sustabdo ugnies plitimą vertikalia ir horizontalia kabelių paklojimo kryptimis, prailgina elektros grandinės veikimo laiką gaisro metu bei neįtakoja kabelių srovės pralaidumo charakteristikų eksploatacijos metu.
Priešgaisrinė danga yra laidesnė šilumai nei PVC danga, padengus kabelių pluoštą priešgaisrine danga kabelių pluošto sąlyčio plotas su aplinka padidėja dėl pačios dangos ir dangos paviršiaus mikrobanguotumo, šiuos aplinkybės lemia „radiatoriaus“ efektą, papildomai aušinantį kabelius ir užtikrinantį kabelių elektros charakteristikų pastovumą. Pavyzdžiui “Flammotect A” deguonies ribinis kiekis LOI yra 100, danga yra atspari vandeniu, atmosferos poveikiams bei UV spinduliams. Panaudojus abliatyvias dangas galima užtikrinti A degumo kategoriją kabeliams pagal LST EN 60332-3-22 užtikrinti 52 min. elektros gradinės veiklą gaisro metu pagal IEC 60331-11 standartą, kabelį veikiant 750 laipsnių C temperatūrai ir užtikrinti 38 min.
Priešgaisrinės plokštės, gaminamos kalcio silikato pagrindu (pvz. Promatect LS) apsaugo uždarytus kabelius nuo viduje kilusio gaisro prasidėjusio pvz. nuo trumpo elektros jungimo ir nuo gaisro prasidėjusio patalpoje. Viduje kilęs gaisras gęsta nuo deguonies stygiaus, o tuo pačiu iš “tunelio” neišsiveržia toksiški gaisro produktai: nuodingos dujos ir dūmai. Ši priešgaisrinė sistema išbandyta pagal standarto LST EN 1366-5 “Inžinerinių tinklų įrenginių atsparumo ugniai bandymai. 5 dalis. Instaliavimo įrangos kanalai ir šachtos” reikalavimus.
Priešgaisriniai audiniai (pvz. SVT - Pyrosafe DG), kaip ir plokštės visiškai uždengia kabelius ir jų lovelius. Viduje prasidėjęs gaisras išlydo stiklo audinį padengtą priešgaisrine danga ir netekęs deguonies prieigos gęsta. Ne taip efektyviai kaip plokštės, tačiau audiniai saugo ir nuo išorės gaisro, kilusio kažkur patalpoje, sėkmingai užtikrindami elektros energijos tiekimą saugomais kabeliais iki 120 minučių.
Standartai
- LST EN 60332-3-22 (Elektros ir optinių skaidulinių kabelių gaisriniai bandymai. 3-22 dalis. Vertikalaus liepsnos sklidimo vertikaliai sumontuotais laidų arba kabelių ryšuliais bandymas. A kategorija)
- LST EN ISO 1716 Gaminių reakcijos į ugnį bandymai.
- EN 60332-1-2 Elektros ir šviesolaidinių kabelių bandymai gaisro sąlygomis.
- EN 50399 Bendrieji kabelių bandymo metodai gaisro sąlygomis.
- N ISO 1716 Gaminių reakcijos į ugnį bandymai.
