Elektros laidų tipai gamybinėms patalpoms

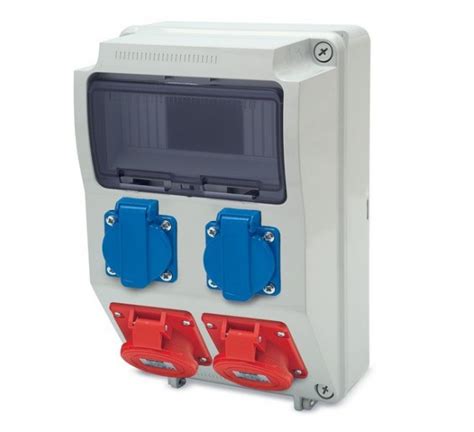

Elektros instaliacija - tai laidų, kabelių bei jiems priklausančių tvirtinimo detalių, skirstomųjų, jungiamųjų dėžučių, galinių dėžučių, skydelių, jungiklių, kištukinių lizdų, šviestuvų ir kitų elementų visuma. Kitaip sakant, elektros instaliacija yra visa tai, kas numatyta pastato elektros schemos plane. Čia gali būti nurodytos kabelių ir laidų markės, jų klojimo būdai, laikančiųjų ar tvirtinimo elementų tipai ir jų pastatymo vietos, apkrovų skaičiavimo schemos, įvado montavimo reikalavimai, apšviestumo skaičiavimo rezultatai.

Pagrindiniai elektros instaliacijos reikalavimai yra nustatyti Elektros įrenginių įrengimo taisyklėse, Lietuvos higienos normose ir kt.

Pagal paskirtį elektros instaliacija skirstoma į:

• vidaus elektros instaliacija;
• lauko elektros instaliacija;
• pastogės patalpų elektros instaliacija.

Pagal laidų ir kabelių klojimo būdą, bet kuri elektros instaliacija gali būti atviroji ir paslėptoji. Beto, laidai gali būti klojami betarpiškai paviršiais, gali būti tvirtinami ant nedegios medžiagos juostelių, instaliaciniuose vamzdžiuose (lygiuose ir rifliuotuose), loviuose, pastatų statybinių konstrukcijų kiaurymėse. Laidai gali būti betonuojami į pastatų konstrukcijas jų gamybos metu, klojami lentynose, pakabinami laisvai ar tvirtinami ant stygų, trosų ar lynų.

Tas ar kitas instaliacijos klojimo būdas bei jos rūšis pasirenkamas priklausomai nuo aplinkos sąlygų, objekto paskirties, architektūrinių reikalavimų. Įvertinami estetiniai ir ergonominiai aspektai.

Vidaus ar lauko atvirąja instaliacija vadiname tokią instaliaciją, kuri tiesiama sienų, lubų ar grindų išoriniais paviršiais ant patalpų ar statinių konstrukcinių elementų. Tokia instaliacija paprastai yra vizualiai matoma.

Paslėptąja instaliacija vadinama tokia instaliacija, kuri tiesiama patalpų konstrukcijų viduje - sienose, lubose, grindyse, perdangose, po tinku, tinke (potinkinė instaliacija).

Gyvenamose ir tarnybinėse patalpose naudojami izoliuoti laidai ir kabeliai, o kai kuriose gamybinėse patalpose ir neįzoliuoti laidininkai - šynos.

Laidas paprastai turi srovinę gyslą (laidininkas, gysla) ir izoliacijos sluoksnį, vadinamą pagrindine arba fazine izoliacija (pagrindinė apsaugos priemonė nuo tiesioginio prisilietimo). Instaliacinis kabelis ant pagrindinės izoliacijos turi plastikinį apvalkalą, apsaugantį gyslą nuo mechaninio poveikio. Po vienu apvalkalu gali būti keli laidai su fazinėmis izoliacijomis. Todėl kabelių montavimo galimybės yra didesnės negu laidų.

Laidų ir kabelių tipai

Laidai ir kabeliai klasifikuojami pagal:

• gyslų skaičių;
• gyslų tipą (vienavieliai, daugiavieliai, lankstūs, labai lankstūs);
• izoliacijos medžiagą;
• apvalkalo medžiagą;
• paskirtį.

Priklausomai nuo gyslų skaičiaus, laidai ir kabeliai gali būti:

• Viengysliai ir dvigysliai laidai ir kabeliai naudojami vienfazių vartotojų maitinimui TN-C tinkle.
• Trigysliai laidai ir kabeliai naudojami vienfazių vartotojų maitinimui TN-S tinkle, atskirais atvejais - trifazių vartotojų maitinimui IT tinkle.
• Keturgysliai laidai ir kabeliai naudojami trifazių vartotojų maitinimui TN-C tinkle.

Pagal gyslų tipą, laidai skirstomi į:

• vienavieliai (monolitiniai, angl. Solid conductor);
• daugiavieliai (angl. Stranded conductor intended for fixed instalation);
• lankstūs (angl. Flexible conductor);
• labai lankstūs (angl. Very flexible conductor).

Vienavieliai laidai mažiau lankstūs. Jie naudojami stacionarioje instaliacijoje, skirstomųjų skydelių, galios spintų instaliacijai. Daugiavieliai laidai ir instaliaciniai kabeliai naudojami kilnojamųjų elektros įrenginių instaliacijai. Lankstūs ir labai lankstūs laidai ir instaliaciniai kabeliai vadinami virvėlaidžiais ir naudojami įvairių kilnojamų ir nešiojamų prietaisų maitinimui bei vibruojančių įrenginių prijungimui.

Aliuminės gyslos mažiau atsparios lankstymui, valomas aliuminis tuoj pat pasidengia oksido sluoksniu ir jį sunkiau sujungti. Aliuminis jungtyse, veikiant temperatūrai ir laikui, deformuojasi ir gnybtai atsileidžia. Be to, aliumininiai laidai greičiau sensta, aliuminis korėja. Variniai laidai ir kabeliai yra žymiai atsparesni daugkartiniam lankstymui, jie mažiau oksiduojasi, didesnis jų laidumas srovei, bet jie brangesni.

Laidų skerspjūvių plotai (toliau tekste - skerspjūviai) yra sunorminti. Elektros instaliacijoje dažniausiai sutinkamos 1,5; 2,5; 4; 6; 10 ir 16 mm2 skerspjūvio laidų ir kabelių gyslos. Taisyklėmis nustatyti varinių laidų ir kabelių mažiausi leistinieji skerspjūviai įvairioms instaliacijos rūšims.

Būtina žinoti, kad laido skerspjūvio parinkimas turi būti susietas su instaliacijos tinklo sistema. TN-C tinklo sistema neturi būti naudojama grupiniame tinkle (po įvadinės apskaitos spintos, elektros skaitiklio laiptinėje ar bent grupinio skydelio, kai PEN laido skerspjūvis mažesnis nei 10 mm2 Cu). TN-S tinkle - naudotini variniai laidininkai ne mažesnio kaip l,5 mm2 grupiniuose tinkluose ir 2,5 mm2 maitinimo tinkluose.

Instaliacijoje N ir PE laidininko skersmuo neturi būti mažesnis už fazinių laidininkų skerspjūvį. PEN laidininkas gali būti 50 % mažesnis už fazinius laidininkus tik per 16mm2 skerspjūvio variniams ir 25 mm2 skerspjūvio aliumininiams faziniams laidininkams, bet ne mažesnio kaip 16 mm2 skerspjūvio variniams ir 25mm2 skerspjūvio aliumininiams.

Šiuo metu naudojami laidai yra pagaminti įvairiose pasaulio firmose. Jie turi įvairius žymenis. Nors dažnai ir prisilaikoma ženklinimo normiškumo, bet yra labai daug išimčių ir konkrečios firmos gaminiai dažnai sunkiai pagal žymenis atpažįstami nuo analogiškų kitos firmos gaminių. Todėl pereinamuoju laikotarpiu Lietuvoje galima įsigyti praktiškai vienos konstrukcijos laidų su skirtingais žymenimis.

Instaliacijai naudojamų varinių ir aliumininių laidų ir kabelių skerspjūvių plotai turi būti nemažesni, nei nurodyti žemiau lentelėje. Laidų izoliacija turi atitikti tinklo vardinę įtampą.

*Rekomenduojamas minimalus skerspjūvis - 16 mm2.

Pastabos: 1. +- naudojamas būdas, 2. - neturi būti naudojamas, 3. 0 įprastinėmis sąlygomis praktikoje nenaudojamas būdas.

Plieniniuose ir kituose mechaniškai atspariuose vamzdžiuose, rankovėse, loviuose, lentynose ir pastatų statybinių konstrukcijų kanaluose skirtingų grandinių laidininkai (išskyrus vienas kitą rezervuojančius) tiesiami kartu šiais atvejais:

• vieno agregato laidai ir kabeliai;
• technologiniu procesu susijusieji keleto mašinų, skydų, pultų ir pan. galios ir kontrolės laidai ir kabeliai;
• sudėtingo šviestuvo maitinimo laidai ir kabeliai;
• keleto grupių vienos rūšies (darbinio arba avarinio) apšvietimo kabeliai ir laidai;
• iki 50 V apšvietimo ir aukštesnės kaip 50 V įtampos galios grandinių laidai ir kabeliai. Šiuo atveju iki 50 V įtampos laidai turi būti atskirame izoliaciniame vamzdyje.

Bendrame vamzdyje, rankovėje, lovyje, pluošte, statybinių konstrukcijų uždarame kanale arba toje pačioje lentynoje neturi būti tiesiamos viena kitą rezervuojančios grandinės, darbinio ir avarinio apšvietimo grandinės, taip pat iki 50 V ir aukštesnės kaip 50 V įtampos grandinės (išimtys: darbinio ir avarinio apšvietimo magistralinės linijos, jeigu jų izoliacija skirta ne žemesnei kaip 660 V įtampai, taip pat iki 50 V įtampos grandinių laidai atskirame izoliaciniame vamzdyje). Šios grandinės turi būti tiesiamos tik atskiruose lovių ir lentynų skyriuose, turinčiuose ištisines A1 degumo klasės statybos produktų pertvaras, kurių atsparumas ugniai ne mažesnis kaip EI 15.

Darbinio ir avarinio (evakuacinio) apšvietimo grandinės tiesiamos skirtingose lovio, kampuočio ir kitokio profilio konstrukcijos išorinėse pusėse.

Kabelių įrenginiuose, gamybos patalpose ir elektros įrenginių patalpose reikia naudoti kabelius ir laidus su ugniai atspariu, savaime gęstančiu (nepalaikančiu degimo) apvalkalu arba izoliacija, o degius kabelius ir laidus - ugniai atspariame, B degumo klasės statybos produktų vamzdyje, dengtame lovyje ir pan.

Laidų ir kabelių gyslos turi būti sujungiamos medžiagą ir skerspjūvį atitinkančiais varžtiniais ir spyruokliniais gnybtais, presavimo, virinimo ar litavimo būdu. Laidų ir kabelių gyslų sujungimo, atšakojimo ir prijungimo vietose turi būti numatyta laido ir kabelio atsarga pakartotinai sujungti, atšakoti arba prijungti. Laidų ir kabelių sujungimo ir šakojimosi vietos turi būti prieinamos apžiūrėti ir remontuoti. Laidai ir kabeliai sujungimo ir šakojimosi vietose neturi būti mechaniškai tempiami.

Laidų ir kabelių gyslų sujungimo ir šakojimosi vietų, jungiamųjų ir šakojimosi sąvaržų ir pan. izoliacija turi būti lygiavertė ir šių laidų ir kabelių izoliacijai. Laidus ir kabelius sujungti ir atšakoti reikia dėžutėse, sąvaržų izoliaciniuose korpusuose, specialiose statybinių konstrukcijų nišose ir elektros įrenginių, aparatų ir mašinų korpusuose.

Jungiamosios ir šakojimosi dėžutės turi būti uždarytos dangteliais. Jungiamųjų ir šakojimosi dėžučių konstrukcija turi atitikti laidininkų tiesimo būdą ir aplinkos sąlygas. Jungiamosios ir šakojimosi dėžutės ir jungiamųjų ir šakojimosi sąvaržų izoliaciniai korpusai turi būti pagaminti iš A1 degumo klasės statybos produktų arba C-s2, d2 degumo klasės statybos produktų.

Elektros instaliacijos projektas

Elektros instaliacija - tai lauko ir vidaus tinklai. Instaliacinės medžiagos - kabeliai, laidai, instaliaciniai vamzdžiai, elektros skydeliai, montažinės dėžutės ir kt.

Lauko elektros dalies projektus rengia elektrotechnikos inžinieriai pagal skirstomųjų tinklų išduotas prisijungimo sąlygas. Jei objektas nesudėtingas, elektros įvado vietą ir taškus parenka montuotojai arba nurodo architektai, elektros instaliaciją vidaus patalpose - interjero dizaineriai.

Dideliuose objektuose rengiami atskirų patalpų elektros projektai, nurodoma elektros instaliacijos medžiagų specifikacija. Medžiagų specifikaciją nurodo elektros projektuotojai, inžinieriai, mažesniuose objektuose ją pasirenka patys elektros instaliacijos montuotojai, vadovaudamiesi „Elektros linijų ir instaliacijos įrengimo taisyklėmis“.

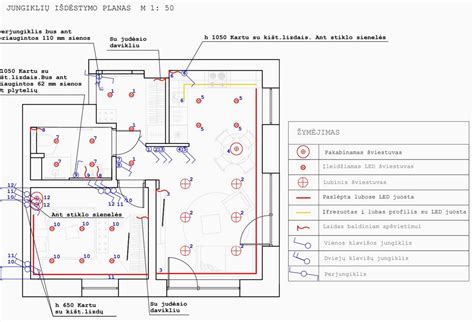

Namo ar bet kokio kito pastato elektros projekte nurodoma elektros instaliacijos schema, tiesimo būdas, kabelių degumo klasė ir standartas, jei instaliacija projektuojama patalpoms, kuriose gali būti virš 50 žmonių arba jei reikalinga atitinkama gaisrinės saugos klasė. Taip pat nurodomos kabelių ir laidų markės, laikančiųjų ar tvirtinimo elementų tipai, elektros taškų vietos, laidų ir kabelių skerspjūviai pagal apkrovas, skaičiavimo schemos, elektros įvado montavimo reikalavimai, apšviestumo skaičiavimo rezultatai ir kt.

Labai svarbi elektros instaliacijos projekto dalis yra elektros paskirstymo skydelio planas ir jo komplektavimas, apsaugos sistemos skydas. Elektros projektą rengiantis specialistas turi apskaičiuoti apkrovas, sugrupuoti elektros prietaisus ir jų apkrovas, parinkti tinkamus automatinius išjungiklius ir srovės nuotėkio apsaugas. Priklausomai nuo prietaisų išdėstymo ir galios, gali keistis saugiklių ir laidų parametrai, instaliacijos schema.

Iš anksto parengtas elektros instaliacijos projektas ar planas taupo laiką bei medžiagas, tuo pačiu ir pinigus. Matant visumą ir žinant naudojimosi elektros prietaisais scenarijus, apgalvojami, kur bus taškai, kokios galimos jungtys, elektros paskirstymo skydelių vietos ir kt.

Elektros kabeliai

Kabelis yra laidų grupė po bendru izoliaciniu apvalkalu. Elektros arba dar kitaip vadinami galios kabeliai klasifikuojami pagal instaliacijos vietą, darbinių gyslų medžiagą (aliuminio ir variniai) ir skaičių, skerspjūvį, degumo klasę, izoliacijos tipą ir kitus parametrus.

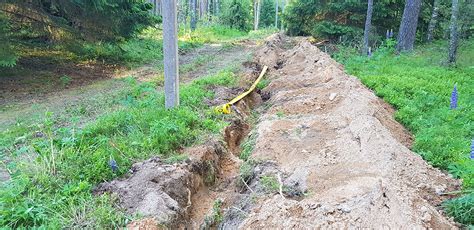

Vadovaujantis „Elektros linijų ir instaliacijos įrengimo taisyklėmis“, požeminių kabelių mechaninis atsparumas parenkamas pagal klojimo gylį, kuris savo ruožtu priklauso nuo įtampos dydžio. 110 kV įtampos kabelių linijos gylis nuo lygaus žemės paviršiaus turi būti ne mažesnis kaip 1,5 m, jeigu tiesiami mažesniame gylyje, kabeliai turi būti apsaugoti.

Saugos reikalavimai

Sandėliuose pagal SPECIALIŲJŲ PATALPŲ IR TECHNOLOGINIŲ PROCESŲ ELEKTROS ĮRENGINIŲ ĮRENGIMO TAISYKLĖS (SPTPEĮĮT), 2013 m. 33. 232. Sandėliavimo paskirties pastatuose ir kituose objektuose, kur yra degiųjų medžiagų, ne darbo metu galios ir apšvietimo tinklai turi būti atjungti komutavimo aparatais, įrengtais tų objektų išorėje, nesvarbu, ar tinklai atjungti komutavimo aparatais, įrengtais objektų viduje.

Prieš įrengiant elektros instaliaciją bet kokiame pastate, būtina bent apytiksliai apskaičiuoti būsimas apkrovas (naudojamų elektros prietaisų galingumą). Daugiau 2-3 kW galios jungti į vieną liniją nerekomenduojama.

Jei kabeliai ar laidai kerta vamzdynus, tai tarp jų turi būti ne mažiau negu 50 mm, o iki dujų vamzdžio - ne mažiau kaip 100 mm atstumas.

Kabelių naudojimas reglamentuotas pagal patalpų paskirtį minėtose "Elektros įrenginių įrengimo bendrosiose taisyklėse". Mediniame name dėl saugumo rekomenduojama naudoti dvigubos arba trigubos izoliacijos behalogenius kabelius, kurių izoliacijos medžiagos gaisro metu, skirtingai nei PVC izoliacija, neišskiria nuodingų dūmų. Šie kabeliai, izoliuoti halogenų neturinčiomis medžiagomis, yra mažo dūmingumo ir gaisro metu neišskiria žmonių sveikatai pavojingų nuodingų korozinių dujų.

Dėl šių savybių behalogeniniai kabeliai būtini visuomeninių pastatų, požeminių perėjų, metro ir panašių visuomeninės paskirties statinių elektros instaliacijai, kad galimo gaisro metu būtų lengvesnė žmonių ir brangios įrangos evakuacija. Vienas iš behalogeninių kabelių.

Paviršinės ir paslėptos kištukinių lizdų bei jungiklių dėžutės mediniame name turėtų būti nedegios, laikančios šilumą, t.y. Laidų ir kabelių perėjas per vidaus ir lauko sienas, pertvaras bei perdangas tarp aukštų reikia įrengti taip, kad jos būtų lengvai pakeičiamos. Dėl to perėjos turi būti vamzdyje, latake, kanale ir pan.

Tarpus tarp laidų, kabelių ir vamzdžių, lovių perėjose per sienas, pertvaras ir perdangas reikia per visą konstrukcijos storį užsandarinti nedegiomis medžiagomis ir lengvai pašalinamu užpildu, kad negalėtų prasiskverbti ir susikaupti vanduo, plisti ugnis. Dažniausia tam naudojamos nedegios montavimo putos - jos įpurškiamos į tarpą tarp medienos ar kitos medžiagos ir vamzdžio. Užsandarinti reikia taip, kad būtų galimybė pakeisti laidus ir kabelius ir nutiesti naujus.

Jei laidai pereina iš sausos arba drėgnos patalpos į šlapią patalpą, iš vienos šlapios į kitą šlapią patalpą arba išeina iš patalpos į lauką, kiekvienas laidas turi būti tiesiamas atskirame izoliaciniame vamzdyje.

Laidai ir kabeliai kanaluose tiesiami keliais sluoksniais, atsižvelgiant į gamintojų nustatytas jų apkrovas ir klojimo būdų reikalavimus. Jei reikalavimai nežinomi, tai laidų ir kabelių skerspjūvių suma kanale, skaičiuojant pagal jų išorinį skersmenį, įskaitant izoliaciją ir išorinius apvalkalus, neturi būti didesnė kaip 35 proc. uždaro kanalo skerspjūvio ir 40 proc. dangčiu uždengiamo latako skerspjūvio.

Degumo klasės

Kabelių ir kitų statybinių gaminių/medžiagų degumas skirstomas pagal klases, Lietuvoje perimtas Europos LST EN 13501-1 standartas, vadinamas "Euroklase". Joje skirtingos gaminių degumo savybės ženklinamos didžiosiomis raidėmis A, B, C, D, E, F ir papildomomis mažomis raidėmis s, d, a.

Degimo metu dūmų susidarymas irgi skirstomas į klases, žymimas kaip s1, s2, s3.

Tęsiant degumo klasės temą verta atkreipti dėmesį į behalogeninių kabelių seriją Afumex, gaminamą bendrovės "Prysmian Group". Šių kabelių izoliaciniame apvalkale nėra tradicinių PVC halogenų (chloro), todėl gaisro metu jie neišskiria tamsių kenksmingų dūmų ir vandenilio chlorido rūgšties, gadinančios elektroniką. Degant Afumex apvalkalas išskiria žymiai mažiau dūmų, ne tirštų, o skaidresnių, nekenkiančių sveikatai ir aplinkai, neapsunkinančių matomumo. Vietoj rūgšties, sudegus, susidaro milteliai, kurie negadina jautrios elektronikos įrangos.

Kabelio skersmuo pagal apkrovą

Teisingai pasirinktas kabelio skerspjūvis - saugaus ir ilgamečio instaliacijos veikimo garantas. Koks kabelio skersmuo pagal apkrovą yra tinkamas jūsų atveju?

• Trifazių apkrovų atveju gali būti tiesiamas 4 arba 5 laidų kabelis (3 fazės, nulinis laidas ir kartais apsauginis laidas).
• Vienfazės apkrovos atveju tiesiamas 2 ar 3 laidų kabelis (fazė, nulis, apsauginis/įžeminimo laidas).
