Elektros projektavimas - tai kompleksas teorinių ir praktinių įgūdžių bei žinių, skirtų elektros tiekimui ten, kur reikia užsakovui. Dažnai elektros tinklų projektavimas suprantamas tik kaip projekto parengimas, tačiau tai yra kur kas daugiau. Tinkamai atlikti elektros projektavimo darbai yra saugumo garantija, kuri labai svarbi visiems.
Aptarsime elektros projektavimo svarbą, instaliacijos ypatumus ir gaisrinės saugos reikalavimus gamybinėms patalpoms.
Elektros Projektavimas: Nuo Ko Pradėti?

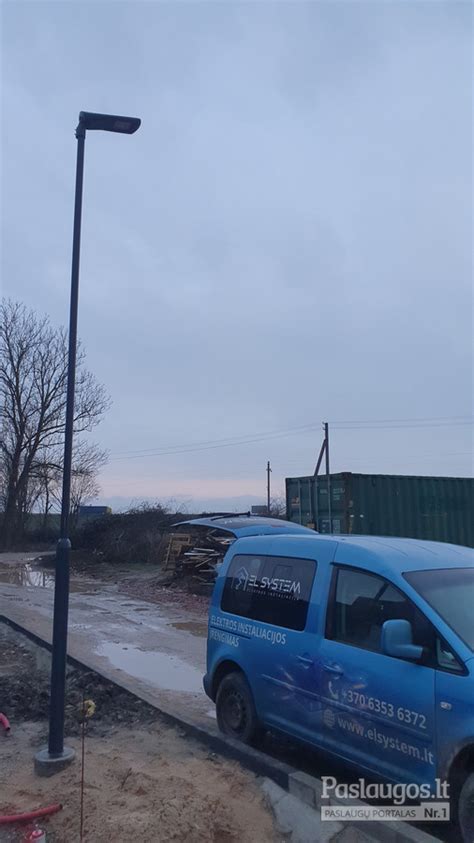

Norint užsakyti elektros projektavimą, reikia rasti specialistus, kurie teikia tokias paslaugas ne vienerius metus. Galima paminėti darbus, kurie atliekami: lauko ir vidaus elektros tinklų projektavimas, lauko apšvietimas, atsinaujinančių elektros energijos šaltinių projektavimas. Neretai nežinoma nuo ko pradėti tokių specialistų paieškas. Galima ieškoti per skelbimus, kurie randami įvairiose vietose. Populiariausia - ieškoti internetu. Tereikia į paieškos sistemos laukelį įvesti užklausą ir netrukus bus pateikta daug paieškos rezultatų.
Svarbu pasirinkti specialistą pagal miestą, kuriame yra objektas, nes taip bus pigiau. Elektros projektas turi būti išduotas pagal AB LESTO išduotas prisijungimo technines sąlygas. Projektuotojai žino tiksliai ką ir kokia eilės tvarka reikia atlikti, todėl didžioji dalis rūpesčių kreipiantis į juos bus jų, o ne jūsų darbas.
Elektros atvedimas iki pastato yra ilgai trunkantis procesas. Jeigu įvairius visus ar dalį su projektavimu ir elektros atvedimu susijusių darbų norėsite atlikti patys, tai viskas gali užtrukti labai ilgą laikotarpį. Norintys kaip įmanoma greičiau naudotis elektros teikiamais privalumais turėtų ieškoti, kas atliks visus su tuo susijusius darbus. Tuomet viskas vyks greitai, o ir saugumas bus užtikrintas.
Elektros Instaliacijos Projektavimas
Daugelis žino, koks svarbus yra elektros instaliacijos projektavimas. Šis projektas būtinas tuo atveju, kai norima objektą prijungti prie elektros tinklų. Jo dėka ne tik bus nustatytas galingumas, kuris reikalingas tam tikriems objektams, apspręstas valdymo klausimas, bet ir tinkamai suplanuoti bei nuvesti kabeliai. Nauda tikrai didžiulė.
Iš pat pradžių dera pradėti nuo to, kad bet kurios patalpos elektros instaliacijos projekto atlikimo metu privaloma laikytis nustatytų taisyklių. Pavyzdžiui, privaloma nurodyti tam tikrus atstumus nuo lubų ar langų. Žinoma, svarbiausia tampa tai, kuriose vietose bus nutiesti laidai, kuriais bus tiekiama elektra. Tai atlikti reikia prieš apdailos atlikimo darbus. Svarbu pasirinkti, kokia galia bus reikalinga bei, koks elektros energijos skaitiklis bus pasirinktas.
Elektros vartotojui bene svarbiausias klausimas susijęs su tuo, kuriose vietose bus įrengtos rozetės, jungikliai, šviestuvai. Tai svarbu interjerui bei patogumui naudotis elektros prietaisais.
Įmonių, kurios teisiškai gali atlikti elektros projektavimą yra pakankamai daug, todėl išsirinkti nebus sudėtinga. Visuomet verta patikėti tokius darbus specialistams, nes projektas yra atsakingas darbas. Įrengiant bet kokią elektros instaliaciją reikia laikytis saugumo reikalavimų. Viskas turi būti tiksliai suplanuota ir apskaičiuota.
Tam, kad į namus būtų pradėta tiekti elektros energija reikia atlikti tam tikrus darbus, sutvarkyti reikiamus dokumentus, kurių reikalaujama pagal įstatymus, užtikrinti saugumą, parengti bei suderinti reikiamus projektus bei gauti reikiamus leidimus. Tai greitas procesas, tačiau pasirinkus tinkamus specialistus viskas vyks gerokai sklandžiau bei greičiau, nei bandant atlikti kai kuriuos darbus patiems.
Elektros Tinklų Projektavimas
Elektros atvedimas iki reikiamo objekto nėra paprastas. Tam reikia ne tik specialių medžiagų, įrenginių bei prietaisų, bet ir įvairių dokumentų bei projektų parengimo, suderinimo bei patvirtinimo. Dabar elektros tinklų projektavimas dažniausiai tampa įmonių, kurios turi atitinkamus atestatus vykdyti tokius darbus, reikalu.
Jeigu norint prisijungti prie skirstomųjų elektros tinklų reikia parengti projektą, tai reikės pateikti paraišką AB LESTO. Praėjus 10 kalendorinių dienų terminui jie parengs technines prisijungimo sąlygas. Turint jas, galima pateikti užklausas elektros projektavimą rengiančioms įmonėms ir jie pateiks tikslią darbų kainą.
Toliau galimi du būdai, kaip atlikti visus reikiamus veiksmus tam, kad elektra būtų įvesta į jūsų norimą objektą: daugelį darbų atliksite patys arba viską patikėsite įmonei, kurią pasirinksite vykdyti šiuos darbus. Pirmuoju atveju jums reikės kreiptis į Valstybinę energetikos inspekciją dėl kliento vidaus elektros tinklų įrengimo pažymos išdavimo. Po to būtina parengti suderintą projektą AB LESTO darbuotojams ir jį suderinti. Šioje vietoje verta paminėti, kad tai pakankamai ilgas ir sudėtingas darbas.
Juk elektros tinklu projektavimas reikalauja daug žinių ir įgūdžių bei reikiamų programų, kuriomis bus atlikti skaičiavimai, ir braižomi brėžiniai. Kai visi dokumentai tvarkingi ir projektai suderinti belieka sulaukti atsakymo iš skirstomųjų elektros tinklų darbuotojų. Jie per 10 kalendorinių dienų parengs prisijungimo paslaugos sutartį ir sąskaitą. Apmokėjus ir pasirašius sutartį AB LESTO organizuos rangovo pasirinkimą. Po to, kai visi darbai bus baigti į paskirtą vietą bus pastatytas elektros skaitiklis ir nuo to momento galėsite pradėti naudotis elektra.
Kai kuriais atvejais projekto rengti nereikia. Dažniausiai tai yra tuomet, kai nereikia tiesti naujų elektros tinklų linijos, rekonstruoti jų ar transformatorinės. Tuomet viskas vyksta paprasčiau.
Kiekvienas atvejis, kuomet reikia įvesti elektrą, rekonstruoti tinklus ar atlikti kitus panašius darbus, reikalauja išsamios analizės ir tam tikrų veiksmų plano. Projektai tampa pagrindiniu darbu, kurį būtina atlikti. Vieni iš jų skirti individualiems namams, kiti daugiabučiams, o dar kiti gamybinėms ar komercinėms įmonėms. Taip pat skiriasi ir projektų parengimo trukmė bei reikalavimai. Visa tai išmano specialistai, kurie kasdien susiduria su šiais darbais.
Atidžiai rinkitės specialistus, nes nuo to priklauso kaip greitai ir saugiai galėsite naudotis elektra.
Gaisrinės Saugos Reikalavimai
Jei patalpoje yra elektros įrenginių, nuolat turinčių įtampos, tai ne mažiau kaip 50 proc. patalpose esančių gesintuvų turi būti tinkami elektros įrenginiams gesinti neišjungus įtampos.
Įmonės, įstaigos, organizacijos teritorijoje (5000 m2ir daugiau) pirminėms gaisro gesinimo priemonėms laikyti turi būti įrengti specialūs skydai ar stendai. Juose turi būti laikomi: 2 gesintuvai, 2 kibirai, smėlio dėžė ir kastuvas, nedegus audeklas, 2 laužtuvai, 2 kirviai. Skydai ir stendai turi būti įrengti lengvai prieinamose ir gerai matomose vietose, netoli nuo išėjimų iš patalpų.
Kiekvieno viešbučio, motelio, senelių prieglaudos, pensiono, poilsio namų, nakvynės namų kambario matomoje vietoje turi būti pakabintas žmonių evakavimo planas ir gaisrinės saugos reikalavimų atmintinė, kurioje nurodyta, kaip elgtis kilus gaisrui.
Su žmonių evakavimo planu turi būti supažindinti visi valstybės tarnautojai ir darbuotojai.
Elektros įrenginiai privalo atitikti gaisrinės saugos reikalavimus. Svarbu, ar susikaupusios medienos atliekos šalinamos laiku. Taip pat būtina, kad įmonėje, įstaigoje, organizacijoje medžiagos būtų laikomos grupėmis pagal joms gesinti naudojamas medžiagas (vanduo, putos, dujos ir t.t.). Sandėlių, kurių plotas didesnis kaip 200 m2, stelažai turi būti pagaminti iš ne žemesnės kaip B-s1, d0 degumo klasės statybos produktų.
Gaisrinės signalizacijos techninė priežiūra skaičiuojama kiekvienam objektui individualiai. Tai priklauso nuo saugomo objekto ploto dydžio ir įrangos.
Vadovaujantis Gaisro aptikimo ir signalizavimo sistemų projektavimo ir įrengimo taisyklių priedo reikalavimais, specialiosios paskirties pastatuose ir patalpose nepriklausomai nuo ploto privaloma įrengti gaisro aptikimo ir signalizavimo sistemą, kurios tipas parenkamas atsižvelgiant į žmonių skaičių ir pastato aukščiausio aukšto grindų altitudę.
Projektuojant atvirą 3-5 lygių automobilių saugyklą, kai aukščiausio lygio altitudė nuo gaisrinio automobilio privažiavimo paviršiaus yra virš 3 m, reikia projektuoti gaisro aptikimo ir signalizavimo sistemą (toliau - GAS sistema), kai atviroje automobilių saugykloje nėra aukštų.
Garažų paskirties pastate, pastato dalyje viršijus Gaisro aptikimo ir signalizavimo sistemų projektavimo ir įrengimo taisyklių priedo lentelėje nurodytus rodiklius, privaloma įrengti GAS sistemas atviro tipo automobilių saugyklose, kurių aukščiausio aukšto grindų altitudė viršija 3 m.
Vadovaujantis GASS taisyklių nuostatomis, šiluminiai signalizatoriai gaisro aptikimo ir signalizavimo sistemoje galėtų būti įrengiami dviem lygiais - pirmajame lygyje (tvirtinant prie lynų) taip, kad šilumos signalizatoriaus įrengimo aukštis h (m) matuojant nuo patalpos grindų iki signalizatoriaus būtų ne didesnis nei 8 m, ir antrajame lygyje, tvirtinant prie denginio, viršijus 8 m įrengimo aukštį.
Įgyvendinant GASS taisyklių 21 ir 22 punkto nuostatas, dūmų ir šilumos detektorius turi būti įrengiami kiekviename lubų plote. Kadangi briaunos aukštis viršija 0,4 m, todėl išlyga, leidžianti sumažinti detektoriaus saugomą plotą 25 proc.
Reikalavimai gaisro aptikimo ir signalizavimo sistemoms yra išdėstyti Gaisro aptikimo ir signalizavimo sistemų projektavimo ir įrengimo taisyklėse. Šių taisyklių 18 punkte nurodyta, kad „gyvenamosios paskirties pastatuose, kuriuose GAS sistema skirta mechaniniam priešdūminiam vėdinimui, ugniagesių liftams valdyti, kiekviena aukštų koridorių arba vestibiulių vieta saugoma ne mažiau kaip dviem gaisro detektoriais ir jie turi būti skirtinguose spinduliuose. Šis reikalavimas gali būti netaikomas, kai naudojamos adresuojamos GAS sistemos“.
Pagal taisyklių 62 punktą, šių sistemų valdymo ir rodymo įranga turi būti įrengiama gaisro aptikimo ir signalizavimo sistemos kontroliuojamose patalpose, kuriose budima visą parą (gaisriniame poste). Ši nuostata netaikoma kai gaisrų ir gedimo signalai perduodami į centralizuotą stebėjimo pultą (pvz., UAB „Ekskomisarų biuras“).
Gaisro aptikimo ir signalizavimo sistemų projektavimo ir įrengimo taisyklės taikomos projektuojant ir statant naujus statinius, rekonstruojamoms statinių dalims ir remontuojamoms statinių dalims, jei remontuojant statinius keičiamas ar kitaip daromas poveikis esamų gaisro aptikimo ir signalizavimo sistemų (toliau vadinama - GAS sistemos) išdėstymui ar apimčiai.
56 punkto reikalavimas taikomas įrengiant tik autonominius dūmų signalizatorius. O įrengiant gaisro aptikimo ir signalizavimo sistemas (toliau - GASS) didžiausi leistini atstumai nuo detektoriaus iki sienos bei tarp detektorių, numatyti GASS projektavimo ir įrengimo taisyklių 31, 33 punktų 1 ir 2 lentelėse.
Siūlome apsvarstyti galimybę įrengti linijinius optinius dūmų detektorius, kurie gali būti įrengiami ant sienų, pertvarų, kolonų ir kitų vertikalių konstrukcijų.
27 punkto reikalavimai numatyti ir tam, kad būtų galima lengvai nustatyti patalpą iš kurios gautas pranešimas apie gaisrą. Manome, kad holą ir vestibiulį galima būtų vertinti kaip koridorių.
Gaisro detektorių įrengimą statiniuose ir patalpose virš kabamųjų lubų reglamentuoja Gaisro aptikimo ir signalizavimo sistemų projektavimo ir įrengimo taisyklių (Žin., 2007, Nr. 25-953; 2009, Nr. 63-2538) 23 punkto nuostatos, pagal kurias leidžiama detektorių virš kabamųjų lubų neįrengti šiais atvejais:
- Jei erdvė tarp kabamųjų lubų ir perdangos ar denginio mažesnė kaip 0,4 m, neatsižvelgiant į statybos produktų, esančių toje erdvėje, degumo klasę;
- Kai erdvėje virš kabamųjų lubų, neatsižvelgiant į atstumą nuo lubų iki perdangos, naudojami statybos produktai, kurių degumo klasė ne žemesnė kaip B-s1, d0, vamzdynų šilumos izoliacijos degumo klasė ne žemesnė kaip BL ir tiesiami nedegūs [10.3.] arba B1ca [10.3.] degumo klasės elektros kabeliai.
Vadovaujantis Gaisro aptikimo ir signalizavimo sistemų projektavimo ir įrengimo taisyklių (Žin., 2007, Nr. 25-953; 2009, Nr. 63-2538) nuostatomis, Jūsų atveju linijiniai optiniai dūmų detektoriai turi būti įrengiami dviem lygiais.
Vienbučiame gyvenamajame name tikslinga įsirengti automatinę gaisro aptikimo ir signalizavimo sistemą, numatant signalo apie kilusį gaisrą perdavimą į centralizuotą stebėjimo pultą ar kitą patalpą, kurioje budima visą parą.
Dėl automatinę gaisro aptikimo ir signalizavimo sistemos tipo ir modelio pasirinkimo siūlome pasikonsultuoti su šią įrangą montuojančiais specialistais arba įrangos tiekėjais.
Apibendrinant, elektros kabelių įrengimas gamybinėse patalpose reikalauja kruopštaus projektavimo, instaliacijos ir griežto gaisrinės saugos reikalavimų laikymosi. Tik profesionalus požiūris užtikrins saugų ir efektyvų elektros energijos naudojimą.
