Elektros Instaliacijos Schema Blokiniame Name: Pavyzdžiai ir Patarimai

Šiame straipsnyje aptarsime elektros instaliacijos ypatumus blokiniuose namuose, įvairius elektros įvedimo būdus, kabelių pasirinkimą ir saugos reikalavimus. Taip pat pateiksime atsakymus į dažniausiai užduodamus klausimus.

Elektros Įvedimas į Sklypą be Namo Projekto

Ar įmanoma įsivesti elektrą į namų valdos sklypą, jeigu dar nėra jokio namo projekto (planuojama tik kažkada ateityje statyti gyvenamąjį namą), o elektra reikalinga laistymo sistemoms, ūkio darbams ir pan.? Kiek suprantu, tokiu atveju, galima įsivesti tik laikinąjį elektros įvadą 12 mėn, ir tokią sutartį reikės vis pratęsinėti? Ar yra kitokia galimybė, būdai?

Jeigu sklypas yra gyvenamosios paskirties ir planuojate statyti namą, tuomet teikiant paraišką AB ESO reikėtų pateikti namo projektą. Jeigu statiniui projektas nereikalingas, tuomet reikėtų gauti iš savivaldybės arba iš infostatyba pažymą (pastaruoju atveju geriau prašyti architekto arba projektuotojo pagalbos), jog šiam statiniui projektas nereikalingas ir ją pateikti AB ESO teikiant paraišką prijungimui. Laikiną prijungimą prie AB ESO elektros tinklo bet kuriuo atveju reikės pratęsinėti kol bus toks poreikis.

Elektros Kabelio Pasirinkimas

Kabelio laidininko skerspjūvio plotas yra parenkamas atsižvelgiant į būsimas apkrovos sroves, kabelio ilgį, įtampos nuostolius ir trumpojo jungimo srovės dydį. Kiekvienu atveju skaičiuojama individualiai įvertinant konkrečią situaciją.

Tačiau jeigu planuojama plėsti saulės elektrinės galią ir kabelio ilgis nuo šios jėgainės inverterio iki namo elektros skirstomojo skydelio yra keliasdešimt metrų arba daugiau, tuomet bent jau 6 mm² arba 10 mm² skerspjūvio ploto varinio laidininko būtų pakankamai optimalus pasirinkimas.

Elektros Pravedimas Po Žeme

Pageidaujant iškelti elektros tiekimo oro liniją reikėtų kreiptis su prašymu į AB ESO. Šiuo atveju visas projektavimo ir montavimo darbų išlaidas reikės padengti pageidaujančiajam asmeniui. Tiksli kaina paaiškės tuomet, kuomet bus parengtas projektas ir konkurso būdu bus parinktas rangovas šiam darbui atlikti.

Visi techniniai sprendimai, įskaitant elektros apskaitos skydų vietas, kabelių klojimo gylius (ne mažiau kaip 0,7 m arba ne mažiau kaip 1 m), bus numatyti projektavimo metu, priklausomai nuo situacijos.

Elektros Laidų Gylis Po Žeme

Teisės aktai nustato, kad elektros kabeliai nedirbamoje žemėje turi būti įgilinti ne mažiau kaip 0,7 m, dirbamoje žemėje, po keliais ir įvažiavimais - ne mažiau kaip 1 m. Sankirtose su kitais inžineriniais tinklai būtina išlaikyti atitinkamus atstumus.

Rekomenduojama visą žemėje esantį kabelį (arba visą jo ilgį) įverti į tam skirtą techninį vamzdį apsaugai nuo mechaninio poveikio arba kabelis gali būti klojamas tiesiog žemėje padarant 10-20 cm smėlio pagalvę po kabeliu ir virš jo. Virš kabelio 0,3-0,5 m nuo žemės paviršiaus turėtų būti klojama geltona signalinė juosta "Kabelis" žyminti kabelio vietą po ja.

Kabelis Elektros Atvedimui Į Sodo Namelį

Rekomenduojama planuoti kloti trifazį ne mažiau kaip 4 gyslų varinį ir ne mažiau 6 mm² skerspjūvio ploto skirtą kloti žemėje lauko sąlygomis kabelį, pavyzdžiui, CYKY 4×6 mm² arba ne mažiau kaip 4 gyslų aliuminį ir ne mažiau 10 mm² skerspjūvio ploto skirtą kloti žemėje lauko sąlygomis kabelį, pavyzdžiui, AXMK 4×10 mm².

Vertinant galimus būsimus ateities poreikius (šilumos siurblys, el. pirties katilas, automobilio įkrovimo stotelė ir pan.) reikėtų atitinkami planuoti ne mažiau kaip 10 mm² skerspjūvio ploto varinį arba ne mažiau kaip 16 mm² skerspjūvio ploto aliuminį kabelį. Papildomai apsaugai nuo mechaninio poveikio įvadinį kabelį per visą jo ilgį rekomenduojama įverti į techninį gofruotą vamzdį, pavyzdžiui, HDPE50.

Prie namo patogioje vietoje papildomai reikės montuoti įžemintuvą (įžeminimo kontūrą), kuris turės būti prijungtas prie namo elektros skirstomojo skydelio apsauginio įžeminimo (PE) kontaktų, kadangi įvadinio kabelio ilgis yra daugiau kaip 29 metrai. Taip pat reikėtų įsivertinti ir tai, jeigu kabelis bus klojamas per trečiųjų asmenų žemę, tuomet tokiam atvejui bus reikalingas įvadinio elektros kabelio montavimo projektas.

Elektros Pajungimo Būdai

Planuojant pirkti žemės sklypą, svarbu įvertinti, koks būdas elektros pasijungimo reikalautų mažiausiai išlaidų: nuo stulpo, pastotės ar požeminio kabelio. Vertinant galimą maksimalią prijungimo paslaugos kainą reikėtų vertinti trumpiausią atstumą tiese nuo artimiausios AB ESO transformatorinės iki būsimos elektros apskaitos skydo įrengimo vietos prie įvažiavimo į sklypą (patogu pasinaudoti www.regia.lt).

Skaičiuojant reikėtų įvertinti atstumo ir elektros galios dedamosios įkainius. Taip pat prisidės papildomos sąnaudos: įvadinio kabelio nuo elektros apskaitos skydo iki statybinio skydo bei pastarojo montavimo darbai ir medžiagos, elektriniai matavimai, dokumentų (įskaitant rangovo aktą) rengimas ir pateikimas AB ESO, kurie gali kainuoti 200-300 eurų ir daugiau, priklausomai nuo situacijos. Šalia papildomų sąnaudų gali prisidėti projektavimo darbai, jeigu pagal esamą situaciją tokie bus reikalingi. Projektavimo darbų kaina - nuo 500 eurų.

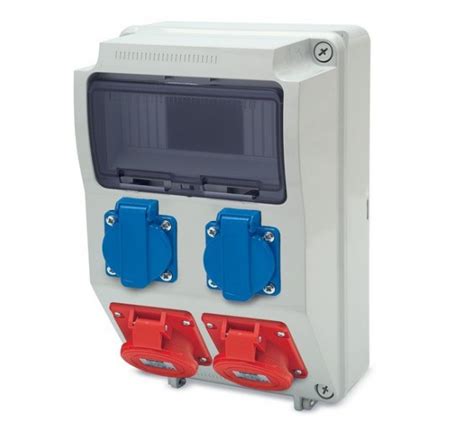

Laikino Statybinio Elektros Skydo Pajungimas

Tokia schema yra teisinga. Jeigu norisi tvarkingiau, tuomet skirtuminių srovių apsauga (srovės nuotėkio relė) gali būti montuojama kairėje, prie kurios viršaus prijungiamas įvadinis kabelis, o automatinis jungiklis dešinėje, prie kurio prijungiamas kištukinis lizdas. Nulinis (N) ir apsauginio įžeminimo laidas (PE) yra prijungiami atitinkamai.

Nuotėkio Rėlės Naudojimas

Skirtuminių srovių apsauga (srovės nuotėkio relė) naudojama kaip papildoma apsauga nuo prisilietimo įtampos. Namuose prie tokios skirtuminių srovių apsaugos prijungiami elektros įrenginiai ten kur yra arba gali būti laidžios elektros srovei grindys, sienos ar kt., pavyzdžiui: elektrinė viryklė, indaplovė, skalbyklė, džiovyklė, virtuvės stalviršio kištukiniai lizdai, vonios veidrodžio kištukiniai lizdai, elektrinis rankšluosčių džiovintuvas, elektrinis grindų šildymo kilimėlis, vandens šildymo boileris, pirties elektrinis katilas, garažo kištukiniai lizdai, lauko kištukiniai lizdai ir kt.

Taip pat skirtuminių srovių apsauga (srovės nuotėkio relė) turėtų būti naudojama kaip papildoma gaisrinė apsauga, kuomet elektros instaliacija montuojama ant medinių pastato konstrukcijų.

Elektros Įvadas Kaitlentei

Standartines keturių kaitviečių kaitlentes galima prijungti tiek prie vienfazio, tiek ir prie trifazio elektros tinklo. Vienfazio prijungimo atveju reikėtų jungti ne mažiau kaip 3×4 mm² varinio laidininko skerspjūvio ploto kabeliu per C32 vienfazį automatinį jungiklį. Trifazio prijungimo atveju reikėtų jungti ne mažiau kaip 5×2,5 mm² varinio laidininko skerspjūvio ploto kabeliu per C16 trifazį automatinį jungiklį.

Gamintojas montavimo instrukcijoje paprastai nurodo kaip turėtų būti jungiama kaitlentė tiek vienfaziu tiek trifaziu atveju. Pasirinkus didesnės galios kaitlentę situaciją reikėtų vertinti atskirai. Taip pat reikėtų įvertinti esamo namo ar buto elektros įvado galią, kuri turėtų būti pakankama tiek kaitlentės, tiek ir kitų buitinių prietaisų poreikiams.

Elektros Kabelis Drėgnoje Patalpoje

Šiuo atveju reikėtų rinktis lauko sąlygoms tinkamą kloti kabelį su išorinio apvalkalo polietileno izoliacija, pvz. CYKY 3×1,5 mm² arba panašų pagal poreikį. Taip pat tiek žemėje, tiek ant šiltnamio konstrukcijų tvirtinamą kabelį reikėtų montuoti plastikiniuose instaliaciniuose vamzdžiuose, kurie patikimai saugo kabelį nuo mechaninio pažeidimo ir tuo pačiu užtikrina saugų statinio konstrukcijų, jame esančių įrenginių eksploatavimą bei jame dirbančių žmonių saugą.

Taip pat visos šiltnamio statinio metalinės konstrukcijos turėtų būti įžemintos ir visi šio statinio elektros įrenginiai (imtuvai) turėtų būti įžeminti bei prijungiami per skirtumines apsaugas (nuotėkio reles).

Laikinos Elektros Dėžės Atjungimas

Šiuo atveju reikia prašyti AB ESO leidimo nuimti elektros apskaitos skydo plombas ir, pasamdžius elektriką (pageidautina kvalifikuotą), atjungti esamą statybinio elektros skydo kabelį bei įverti, pažymėti (pakabinti ant įvadinio kabelio markiruotę) ir prijungti prie elektros skaitiklio naują namo įvadinį kabelį.

Dažniausiai Užduodami Klausimai

• Kaip sužinoti, kokio galingumo elektros įvadas skirtas mano namui? Šį klausimą reikėtų adresuoti AB ESO arba patikrinti esamą elektros energijos tiekimo sutartį.
• Ar galima įvesti elektrą į žemės ūkio paskirties sklypą? Taip, tačiau reikalingas leidimas. Kreipkitės į AB ESO ir savivaldybę.
• Kokie kabeliai reikalingi tiesiant instaliaciją karkasiniame-mediniame name? Reikėtų naudoti kabelius su nedegia izoliacija, pvz., NYM.

Elektros Įvado Galingumo Nustatymas

Nustatant reikalingą elektros įvado galingumą, svarbu atsižvelgti į visus elektros prietaisus, kurie bus naudojami name. Tai apima apšvietimą, buitinę techniką, šildymo sistemas ir kitus įrenginius. Apskaičiuokite bendrą prietaisų galią ir pridėkite rezervą, kad ateityje galėtumėte naudoti daugiau elektros prietaisų be problemų.

Jei planuojate naudoti galingus prietaisus, tokius kaip šilumos siurblys, elektrinė viryklė ar pirties katilas, būtinai įvertinkite jų energijos poreikius. Taip pat atsižvelkite į namo šilumos klasę, nes A klasės namai sunaudoja mažiau energijos nei C klasės namai.

Pasikonsultuokite su kvalifikuotu elektriku, kuris padės jums nustatyti optimalų elektros įvado galingumą, atsižvelgiant į jūsų individualius poreikius ir namo ypatumus.

Elektros Instaliacijos Principai

Planuojant elektros instaliaciją name, svarbu laikytis tam tikrų principų, kad užtikrintumėte saugumą ir patikimumą. Visų pirma, naudokite tinkamo storio kabelius, atsižvelgiant į apkrovą. Variniai kabeliai yra geresni už aliumininius, nes jie turi mažesnį varžą ir yra patvaresni.

Instaliaciją į įvairias namo vietas, tokias kaip virtuvė, vonia, katilinė ar garažas, reikėtų daryti atskirais kabeliais, kad būtų lengviau aptikti ir pašalinti gedimus. Virtuvei, kurioje yra daug galingų prietaisų, reikėtų skirti atskirą grandinę.

Elektros instaliacijos struktūra gali būti žvaigždės arba šakojimosi principu. Žvaigždės principas yra patikimesnis, nes kiekvienas prietaisas yra prijungtas tiesiogiai prie skydo. Šakojimosi principas yra pigesnis, bet mažiau patikimas.

Paskirstykite fazes tolygiai, kad nebūtų perkrauta viena fazė. Naudokite nuotėkio reles, kad apsaugotumėte nuo elektros smūgio.

Štai lentelė su rekomenduojamais kabelių skerspjūviais įvairioms namo vietoms:

Ši informacija yra tik rekomendacinio pobūdžio. Prieš pradedant elektros instaliacijos darbus, būtina pasikonsultuoti su kvalifikuotu elektriku.
