Reaktyvioji galia - tai eilutė Jūsų sąskaitoje už elektros energiją ir dalis eilutės Jūsų sąskaitoje - už aktyviąją energiją (nuostoliai kabeliuose). Patikėkite, šių eilučių sumas lengva ženkliai sumažinti, tinkamose vietose sustatant reaktyviosios galios kompensavimo įrangą - kondensatorius, kontaktorius, reguliatorius.
Šiame straipsnyje aptariami EIT (Energetikos Įrenginių Taisyklių) nustatyti reikalavimai patalpoms, kuriose įrengiami reaktyviosios galios kompensatoriai. Šios taisyklės reglamentuoja įrenginių eksploatavimą, techninę priežiūrą ir saugos užtikrinimą.
Galios trikampis: aktyvioji, reaktyvioji ir pilnutinė galia
Kas yra Reaktyvioji Galia?
Reaktyvioji elektros energija yra kintamos srovės elektros energija. Ji, cirkuliuodama tarp elektros energijos šaltinio ir vartotojo elektros energijos imtuvų (elektros įrenginių), neatlieka naudingo darbo (tuo reaktyvioji elektros energija skiriasi nuo aktyviosios elektros energijos).
Dėl reaktyviosios elektros energijos cirkuliacijos elektros linijose atsiranda papildomi aktyviosios elektros energijos nuostoliai (šyla elektros laidai). Jei vartotojo elektros įrenginiai yra induktyvaus pobūdžio (pvz., šaldytuvai, skalbimo mašinos, dulkių siurbliai, asinchroniniai varikliai, elektriniai suvirinimo aparatai, tam tikros apšvietimo lempos ir pan.), manoma, kad vartotojo elektros įrenginiai vartoja reaktyviąją elektros energiją. Jei vartotojo elektros įrenginiai yra talpinio pobūdžio (pvz., kondensatoriai, kondensatorių baterijos, LED šviestuvai ir pan.), manoma, kad vartotojo elektros įrenginiai generuoja (sukelia) reaktyviąją elektros energiją.
Reaktyvioji elektros energija yra apskaitoma komerciniais elektros apskaitos prietaisais ir matuojama kVArh (“kvarvalandėmis”). Už reaktyviąją elektros energiją moka vartotojai, kurių objektų leistinoji naudoti galia yra 30 kW ir daugiau. Už reaktyviosios elektros energijos generavimą ir vartojimą yra mokama.
Elektros įrenginiai (elektros varikliai, suvirinimo transformatoriai, jėgos transformatoriai, dienos šviesos lempos) normaliu eksploatacijos režimu iš elektros tinklo naudoja ne tik aktyviąją, bet ir reaktyvinę energiją. Išeitis - prijungti tinkamo galingumo kondensatorių, kuris perduotų reaktyvinę energiją imtuvui, kuriam jos reikia. Tokiu atveju sumažėja reaktyvinės energijos apkrova elektros tinkluose. Toks sprendimas vadinamas reaktyvinės galios kompensavimu.
Reaktyviosios Galios Kompensavimo Privalumai
Reaktyviosios galios kompensavimas pagerina galios koeficientą, todėl taupoma energija ir padidėja sistemos efektyvumas. Energijos vartojimo efektyvumasTai sumažina energijos švaistymą, pagerina įtampos kokybę ir stabilizuoja įrangos veikimą optimizuojant reaktyviąją galią.
- Mažesni galios nuostoliai: Kondensatoriai padeda pagerinti galios koeficientą, sumažinant energijos nuostolius gamyklų elektros sistemose 20-30 %. Dėl to sumažiname energijos švaistymą.
- Geresnė energijos kokybė: Pridėjus kondensatorius prie transformatorių, padidėja įtampa, sumažėja srovės apkrova, sumažėja įtampos kritimai ir pagerėja bendra elektros energijos kokybė.
- Ilgesnis įrangos tarnavimo laikas: Geresnis galios koeficientas sumažina įrangos apkrovą, sumažina temperatūros kilimą ir gali pailginti įrangos tarnavimo laiką.
- Atitiktis reglamentams: Užtikrina elektros energijos sistemos taisyklių laikymąsi ir pašalina baudas dėl mažo galios koeficiento.
- Sąnaudų taupymas: Sumažinus energijos suvartojimą, sumažėja elektros energijos sąnaudos ir greitai atsiperka investicijos.

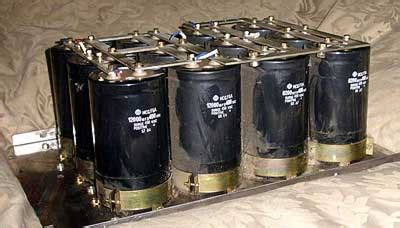

Kondensatorių baterija reaktyviajai galiai kompensuoti
Reikalavimai Patalpoms ir Įrenginiams
Energetikos įrenginiai turi atitikti įrenginių gamintojų reikalavimus. Jei tam tikros sąlygos nėra nurodytos taisyklėse, būtina vadovautis įrenginių gamintojų reikalavimais. Įrenginiai turi būti įrengti taip, kaip numatyta projekte. Statinius ir įrenginius, kuriuose yra defektų ar nebaigtų darbų, naudoti draudžiama.
Reikalavimai Personalui
Asmenys, atsakingi už energetikos įrenginių priežiūrą, turi turėti galiojančius atestatus (sertifikatus), suteikiančius teisę atlikti atitinkamus bandymus. Vadovas ar jo įgaliotas asmuo įmonėje nustato tvarką, pagal kurią vykdoma įrenginių priežiūra.
Įrenginių Paleidimas ir Bandymai
Prieš paleidžiant įrenginius, būtina atlikti kompleksinius bandymus bei patikrinti tinkamumą naudoti. Po remonto įrenginiai turi būti bandomi su apkrova 48 valandas, o šilumos įrenginiai - 24 valandas. Naujai sumontuoti įrenginiai turi normaliai, be pertraukos dirbti ne mažiau kaip 72 valandas.
Dokumentacija
Įmonė privalo turėti visų valdomų elektros ir šilumos įrenginių schemas. Schemose ir brėžiniuose turi būti nurodyti pakeitimai, pasirašyti atsakingų asmenų, nurodytos jų pareigos ir pakeitimo data. Visa dokumentacija turi būti saugoma tiek popierinėje, tiek elektroninėje laikmenose.
Techninė Priežiūra
Techninė priežiūra apima įrenginių apžiūrą, sulyginant faktinius įrenginių rodiklius su vardiniais. Taip pat būtina atsižvelgti į rekonstrukcijos planus bei kitų norminių dokumentų reikalavimus. Reguliariai tikrinama įrenginių būklė, siekiant užtikrinti patikimą ir saugų eksploatavimą.
Statiniai ir Konstrukcijos
Statiniai ir konstrukcijos turi būti apsaugoti nuo korozijos, įvertinant aplinkos cheminį aktyvumą statinių eksploatavimo metu. Draudžiama užkrauti statinius stambiais įrenginiais, inventoriumi, medžiagomis ar kitokiais daiktais.
Periodinės Apžiūros
Pagal instrukcijas sistemingai apžiūrimi eksploatuojamieji statiniai. Apžiūrų metu vizualiai tikrinamos visos statinių ar jų dalies konstrukcijos. Bendrosios arba dalinės periodinės apžiūros turi būti atliekamos kas 15 dienų.
Pasas yra pagrindinis eksploatuojamo statinio dokumentas. Jame numeruojami visi privalomi (pirminiai įvadiniai) informaciniai duomenys. Kilnojamiems daiktams yra pildomas pasas ir techninio eksploatavimo žurnalas.
Darbai turi būti baigiami neužbaigti darbai. Pripažinti užbaigta darbo komisija prieš užtvindymą.
Reaktyviosios Galios Kompensavimo Sistemos
Reaktyviosios elektros energijos valdymui yra naudojamos reaktyviosios elektros galios kompensavimo sistemos - iš esmės sudarytos iš kondensatorių baterijų ir jų automatinės valdymo įrangos.
Kompensacijos kokybė apibūdinama galios koeficientu „cos (f)“ - tai aktyvios ir visos galios santykis. Idealus santykis yra tuomet, kai cos (f) = 1.
Naudojami šie kompensacijos tipai: individuali, grupinė ir centrinė. Individuali kompensacija yra tuomet, kai kondensatorius prijungtas tiesiai prie vartotojo. Grupinė ir centrinė kompensacijos naudojamos tuomet, kai yra kintama srovės apkrova. Kondensatorių įjungimą reguliuoja mikroprocesorių reguliatorius, kuris nustato tinkamiausią galios koeficientą.
How Capacitors Work
Kaip Pasirinkti Tinkamą Kompensavimo Įrenginį?
Kompensavimo įrenginys parenkamas pagal vartotojo naudojamą maksimalią reaktyvinę galią. Norint tiksliai nustatyti, kaip kinta reaktyvinės galios dydis, koks yra tinklo įtampos netiesinių iškraipymų faktorius, rekomenduojama atlikti keletą matavimų su tinklo analizatoriumi.
Tais atvejais, kai reaktyvinės galios vartojimas būna mažai kintantis (t.y. palyginti pastovus dydis, per ilgą laiko periodą), reaktyvinės galios skaičiavimas gali būti atliekamas pagal komercinės apskaitos reaktyvinės energijos parodymus.
Įrenginio Parinkimas Pagal Elektros Energijos Skaitiklio Duomenis
Jeigu vartojamos reaktyvinės galios dydis yra pastovus arba mažai kintantis, tada elektros energijos skaitiklio duomenys per fiksuotą periodą gali būti naudojami skaičiavimui. Fiksuotas periodas paprastai yra pilna darbo diena, pavyzdžiui, aštuonios valandos.
Dažniausios Kompensavimo Situacijos
Asinchroninio Variklio Kompensavimas
Asinchroninio variklio vartojama reaktyvinė srovė yra pakankamai stabili prie bet kokio apkrovos režimo. Variklio reaktyvinė srovė sudaro 90% tuščios eigos srovė. Variklių gamintojas lentelėje pateikia duomenis, pagal kuriuos mes galime suskaičiuoti reikiamą kompensuoti galią.
Paprastai variklių galios koeficientas būna <0.9, variklių reaktyvinė galia sudaro apie 30% aktyvinės galios. Variklio su mažesniais apsisukimais (750min-1) cos (f) koeficientas būna mažesnis, todėl reaktyvinė galia siekia 50% aktyvinės galios.
Tiesioginio Paleidimo Varikliai
Esant tiesioginio paleidimo varikliui, kondensatorius gali būti jungiamas lygiagrečiai varikliui. Kondensatorius bus prijungtas už šiluminės relės.
Žvaigždė - Trikampis Paleidimo Variklis
Žvaigždė - trikampis paleidimo sistemos kondensatorius įjungiamas tada, kai variklis perjungiamas į trikampį.
Galios Transformatoriaus Kompensavimas
Galios transformatorius dažniausiai įjungtas netgi tada, kai visas apkrovimas yra išjungtas. Tuo atveju, kai elektros energijos apskaita yra įrengta transformatoriaus aukštos įtampos pusėje ir matuoja transformatoriaus naudojamą reaktyvinę galią, yra aktualu prijungti individualaus kompensavimo kondensatoriaus bateriją.
Elektros Tinklo Parametrai
Įtampos Dažnis
Vardinis tiekiamos įtampos dažnis turi būti 50 Hz. Normaliomis darbo sąlygomis vidutinis sistemos pagrindinės harmonikos dažnis per 10 s turi būti 50 Hz ±1%, t. y. nuo 49,5 iki 50,5 Hz. Svarbu tai, jog toks dažnis turi būti 99,5% per metus.
Įtampos Asimetrija
Tiekiamos įtampos asimetrija - tai trifazės sistemos būsena, kai fazių įtampų vidutinės vertės arba fazių tarpusavio kampai nelygūs. Kai kuriose vietose, kur vartotojo įrenginiai yra iš dalies vienfaziai arba dvifaziai, trifazė įtampos asimetrija elektros tinklo nuosavybės ar eksploatavimo atsakomybės ribos taškuose gali pasiekti 3%.
Įtampos Nesinusiškumas
Tiekiamos įtampos netiesinių iškraipymų faktorius (įtampos nesinusiškumas) turi būti mažesnis arba lygus 8% (įskaitant visas harmonikas iki 40).
Įtampos Svyravimai
Tiekiamos (gaminamos) elektros tinklo įtampos vardinė reikšmė yra 230V ir nustatomos leistinos nuo -10% iki +10% darbo įtampos ribos, t. y. nuo 207 V iki 253V.
Ekonominė Nauda
Reaktyvioji galia - atsispindi Jūsų sąskaitoje už elektros energiją ir dalis eilutės Jūsų sąskaitoje už aktyviąją energiją (nuostoliai kabeliuose). Šias eilutes lengva ženkliai sumažinti, tinkamose vietose sumontuojant reaktyviosios galios kompensavimo įrangą - kondensatorius, kontaktorius, valdiklius.
Reaktyviosios galios kompensavimo įrenginių efektyvumas yra nuo 75 iki 93 proc., priklausomai nuo valdiklio, esančių įrenginių galingumo ir apkrovos intensyvumo, kompensavimo įrangos ir kompensavimo programos parinkimo.
PĮdiegus reaktyviosios energijos kompensavimo įrenginį būtų galima sutaupyti nuo 75 iki 93 proc. išlaidų už reaktyvinę galią. Investicijos atsiperka per 2-3 metus, reaktyvinės galios kompensavimo sistemos tarnavimo laikas - ne mažiau negu 10 metų.
Į klausimą „kam reikalinga kompensacija?”- atsakymas paprastas - sumažinti sąskaitos sumą už elektros energiją. Tačiau ne tik! Dar - sumažinti nuostolius kabeliuose ir transformatoriuose!
| Privalumas | Aprašymas |
|---|---|
| Sumažėjusios sąskaitos už elektros energiją | Efektyvus reaktyviosios galios kompensavimas leidžia ženkliai sumažinti išlaidas už elektros energiją. |
| Mažesni aktyviniai nuostoliai | Kompensavimo sistemos sumažina aktyvinius nuostolius elektros tinkluose. |
| Sumažėjęs įtampos kritimas | Optimizuotas galios koeficientas stabilizuoja įtampą ir sumažina įtampos kritimą. |
| Ilgesnis įrangos tarnavimo laikas | Mažesnė apkrova elektros įrenginiams prailgina jų eksploatacijos laiką. |
