Dvišlaičio Stogo Konstrukcija: Detalus Vadovas

Šlaitiniai stogai, kurių nuolydis yra didesnis nei 7°, yra populiarus pasirinkimas Lietuvoje, ypač statant privačius namus ir kotedžus, nors pastaruoju metu jie populiarėja ir daugiabučiuose. Dvišlaitis stogas yra viena iš dažniausiai sutinkamų konstrukcijų, pasižyminti patrauklia išvaizda ir nebrangia statyba, ypač jei neviršijami tarpatramiai. Šiame straipsnyje išsamiai aptarsime dvislaičio stogo konstrukciją, jos ypatumus ir į ką atkreipti dėmesį renkantis šį stogo tipą.

Šlaitinio Stogo Laikančioji Konstrukcija

Pagrindinės šlaitinio stogo laikančiojo karkaso dalys yra murlotas (mūrtašis) ant laikančiųjų sienų arba monolitinio žiedo, gegnės, grebėstai. Įrengti ar ne monolitinį žiedą ant laikančiųjų sienų, priklauso nuo sienų konstruktyvo medžiagos (blokelių atsparumo gniuždymui) bei stogo apkrovų.

Šlaitiniais stogais laikomi tokie, kurių nuolydis yra didesnis nei 7°. Stogo nuolydis priklauso nuo pasirinktos architektūrinės išraiškos, stogo dangos ir klimato sąlygų. Nors stogo nuolydis daug kam atrodo svarbus tik architektūrai, tačiau nuo šlaitų nuolydžio priklauso kiti sprendiniai, laikantysis stogo konstruktyvas.

Pavyzdžiui, mažo nuolydžio kampo stogams praktiškai neskaičiuojamos vėjo apkrovos, tačiau reikalinga stipresnė konstrukcija dėl sniego apkrovų. Didelio nuolydžio stogams - atvirkščiai. Stogo nuolydį parenka ir nurodo architektas, apkrovas ir reikalingus laikančiojo karkaso matmenis skaičiuoja konstruktorius. Todėl renkantis projektą, svarbu atkreipti dėmesį į stogo nuolydį, nes nuo jo daug kas priklauso.

Kita vertus, naudojant atitinkamus sprendinius, iš esmės bet kurią stogo dangą galima sumontuoti ant didesnio kaip 7° laipsnių nuolydžio stogo. Tačiau tam reikės ir papildomų skaičiavimų bei medžiagų ir, kas svarbiausia, savo darbą išmanančių stogdengių, kurie nedirba „kaip visiems“.

Matyt, dėl šios ir kitų priežasčių Lietuvoje vyrauja dvišlaičiai 15-45° stogai, dažnai po jais įrengiamos šildomos mansardos. Tokia konstrukcija tradicinė, išbandyta laiko ir įprasta stogdengiams.

Dvišlaičio Stogo Privalumai ir Trūkumai

Privalumai:

• Daugumai patraukli namo išvaizda.
• Mažiau fasado ir mūro darbų, lyginant su vienšlaičiu stogu (namo šonai nusikerta).
• Nebrangi statyba, jei neviršijami tarpatramiai.
• Tinka dviejų aukštų namui.

Trūkumai:

• Neišnaudojamas namo tūris, stogo kraige (trikampyje) gaunasi niša, kurios niekaip nepanaudosite.

Medžiagos Dvišlaičiam Stogui

Šlaitinio stogo konstrukcijai dažniausiai naudojama statybinė mediena. Taip pat gali būti naudojamos dvitėjės sijos. Gegnės pasirenkamos atsižvelgiant į norimus pasiekti energetinio efektyvumo parametrus. Dvitėjės sijos visada išlieka stabilios, prie jų geriau priglunda šiltinimo medžiaga, konstrukcija turi mažiau šilumos tiltelių. Tačiau ir su medinėmis gegnėmis galima pasiekti gerų rezultatų naudojant papildomus šiluminės izoliacijos sluoksnius iš vidaus. Svarbiausia, kad mediena būtų gerai išdžiovinta, nes tinkamai neišdžiovinta gali sukelti deformacijas. Dvitėjės sijos būna iš sausos, klijuotos medienos ir drėgmei atsparios plokštės. Tačiau panašias savybes turi ir džiovinta bei kalibruota mediena, medienos gegnės lyginant su dvitėjėmis sijomis yra pigesnis variantas.

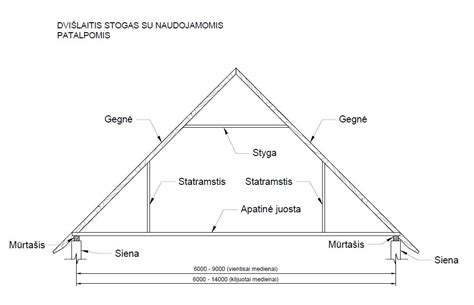

Pagrindinės dalys:

1. Gegnės laiko visas apkrovas. Remiasi į murlotą ir kraiginę lentą.
2. Stygos kompensuoja dalį apkrovų į gegnes, neleidžia joms įlinkti.
3. Kraiginė lenta. Ji dedama pirmiausia ir į ją remsis gegnės.

Stogo Ploto Skaičiavimas

Stogo dangos pasirinkimui didelę įtaką turi kaina, o tam būtina žinoti stogo plotą. Apskaičiuoti dvišlaičio stogo plotą, žinant nuolydžio kampą ir stogo matmenis plane (horizontalioje projekcijoje) nėra sudėtingas uždavinys. Tačiau jam išspęsti reikia šiokių tokių trigonometrijos žinių.

Pavyzdžiui, kai A=4000 mm, o kampas a=20º, tai kraštinė C bus 4000/cos20º=4256 mm. Šio pavyzdžio skaičius pritaikius konkrečiai situacijai, galima labai tiksliai surasti bet kurio nesudėtingos geometrijos stogo plotą.

Žinoma, skaičiuojant medžiagų kiekius taip pat reiktų prisiminti ir tai, kad reikalinga nedidelė medžiagų atsarga dėl užlaidų. Jeigu nėra tūrinių langų, itin plačių karnizų ar kitokių išsikišusių stogo elementų, paprastai stogo dangų pardavėjai atsargai siūlo pridėti 10-15 proc.

Lentelėje pateiktos „c“ vertės tik kai kuriems stogo nuolydžio kampams. Jeigu reikia stogo plotą apskaičiuoti tiksliau, reiktų prisiminti matematinę kosinuso (cos) funkciją.

Stogo Konstrukcijos Įrengimas

Stogo konstrukcija pradedama montuoti nuo murloto ir kraiginės lentos uždėjimo. Rąstiniuose namuose tai gali būti kraiginio rąsto uždėjimas. Yra keli stogo konstrukcijų tipai. Populiariausias, kai į kraiginę lentą remiamos gegnės. Įrengiant didelio ploto palėpę, kai nesinori suskaidyti erdvės stygomis, naudojami purlinai - horizontalus tašai, kurie remiasi į palėpės sienų kraštus. Ant jų iš karto dedamos lentos ir stogo danga arba dedamos gegnės ir kita tradicinė konstrukcija.

Kraiginė lenta uždedama ir išlyginama. Nuo jos priklausys gegnių sudėjimo lygumas. Nuo savo svorio gegnė išlinksta, todėl kas trejetą metrų verta padėti ramsčius.

Tradicinę stogo konstrukciją sudaro gegnės ir grebėstai. Gana sudetinga atitaikyti gegnių viršutinį sujungimą. Gegnės turi tiksliai priglusti prie kraiginės lentos, kad neliktų jokių tarpelių. Daroma tai pradžioje padarius šablonus ant kartono ir atitaikius perkeliama ant lentos gegnėms. Nors daug paprasčiau gegnes išpjauti gamykloje. Tai leidžia gerokai pagreitinti darbus. O jei gamykloje išpjaunamas visas karkasinis namas, darbai pagreitės kelis kartus. Tokie darbai atliekami kompleksiškai. Pradžioje pagal architektūrinį ar konstrukcinį projektą paruošiamas medinių konstrukcijų projektas. Kompiuterinė programa valdanti stakles išpjauna medieną milimetro tikslumu. Procese naudojama džiovinta ir kalibruota mediena, kuri labai mažai keičia parametrus.

Gegnės įpjaunamos ir sujungiamos su murlotu. Labai praverčia tarpgegninė lenta, ji leidžia labai tiksliai atiderinti tarpus ir atlieka papildomą tvirtinimo funkciją. Gegnes suvesti gana sudėtinga, reikia profesionalių įgūdžių. Montavimą palengvina gamykloje tiksliai išpjautos gegnės.

Vertikalūs grebėstai dar vadinami ventiliacijos tašeliais, dažniausiai naudojami 25x50 mm matmenų. Horizontalieji grebėstai, ant kurių tvirtinama stogo danga - 50 x 50 mm. Skardinei stogo dangai dažniausiai naudojami 25x100 mm grebėstai.

Dvitėjinių Sijų Stogo Konstrukcija

Verta šlaitinio arba vienšlaičio, plokščio stogo laikančiąją konstrukciją montuoti iš dvitėjinių sijų, kurios sutaupo laiko, medžiagų, yra tvarus sprendimas, su dvitėjomis sijomis galima įrengti iki 10 metrų tarpatramius.

Dvitėjė sija - tai konstrukcinis medienos tašo ir OSB-3 plokštės gaminys, kuris atlaiko dideles apkrovas, nors jam pagaminti sunaudojama mažiau medienos masyvo. Visa esmė slypi sijos formoje, kuri primena vertikalią H raidę.

Dvitėjinės sijos sienutė iš OSB plokštės neišlinksta netgi esant ilgalaikei apkrovai. Išoriniai medienos tašai perima pagrindines apkrovas, o vidinei daliai užtenka OSB plokštės stiprio. Tokia konstrukcija taupo medieną, o apšiltinta bus šiltesnė nei konstrukcija iš medinių gegnių.

Dvitėjinės sijos neturi medienos masyvo trūkumų, nereguoja į drėgmės ir temperatūros pokyčius, yra lengvesnės nei tokios pat laikomosios galios medienos masyvo gegnės. Apšiltintame dvitėjų sijų konstrukcijos stoge bus mažesni šilumos tiltai, nei medinių gegnių stoge. Paprasčiau sakant, stogas bus šiltesnis.

Medines dvitėjes sijas Lietuvoje, Anykščių rajone, gamina UAB „Abelt". Kaip sako įmonės vadovas, tašų gamybai jie naudoja iki 18 proc. išdžiovintą, 20 mm gyliu dygiuotą suomišką spygliuočių medieną. Tašai frezuojami ir į juos įklijuojama 10 mm storio OSB plokštės juosta. Nors atrodytų tai labai paprastas procesas, bet svarbiausiais momentas dvitėjinių sijų stipriui išgauti yra geros kokybės mediena, klijai ir presavimas.

Didelis UAB „Abelt" dvitėjinių sijų pranašumas - pagal standarto reikalavimus atrinkta mediena. Neretai, bandydami taupyti, dvitėjų sijų gamintojai naudoja didelio šakotumo medienos tašus, o tai gresia, kad sudžiūvus šakoms ilgainiui susilpnės sijų laikančioji galia, tuo pačiu ir stogo ar perdangos konstrukcija.

UAB „Abelt" gaminamos dvitėjinės sijos yra sertifikuotos, o tai reiškia medienos kokybę ir gamybos kontrolę.

UAB „Abelt" gaminamų medinių sijų aukštis gali būti nuo 250 iki 400 mm, o tašų matmenys 45x60 ir 45x90 mm. Kokio aukščio sijos reikalingos stogui, nurodo konstruktorius, atsižvelgdamas į stogo apkrovas, nuolydį, tarpatramio ilgį. UAB „Abelt" sijų ilgis gali būti nuo 0,6 iki 12 metrų, galimas didžiausias tarpas tarp atramų - 10 metrų. Sijos gamykloje yra paruošiamos ir supjaustomos individualiai pagal stogo projektą ir atgabenamos į statybvietę. Nelieka nuopjovų.

Iš medinių dvitėjų sijų stogo konstrukcijoje patogu formuoti konsolę.

Dvitėjų sijų stogo konstrukciją patogu apšiltinti tiek mineraline vata, tiek putplasčio plokštėmis, nes termoizoliacijos plokštės gerai laikosi tarp sijų flangų, nereikia jų prilaikyti zigzagais ištemptomis virvėmis. Taip pat dvitėjų sijų stogą galima šiltinti ir purškiamomis poliuretano putomis.

Dvitėjinių sijų konstrukcijoje patogu išvedžioti komunikacijų vamzdyną, sudėti termoizoliaciją.

Medinių dvitėjinių sijų forma patogi infrastruktūros vamzdžiams bei komunikacijų laidams paslėpti, taupo vidaus erdvę. Jeigu stogas yra sutapdintas, galima dalį dvitėjų sijų aukščio palikti kaip lubų interjero elementą, priklausomai nuo to, kokio storio reikalingas apšiltinimas. Mediena interjere - visada madinga.

Dvitėjinių sijų pranašumai:

• Lengvesnės nei medžio masyvo gegnės, nereikia kėlimo technikos, priklausomai nuo ilgio siją lengvai gali pakelti vienas arba du žmonės.
• Pasižymi didesne laikomąja galia, o tai leidžia didinti atstumus tarp atramų.
• Labiau atsparios aplinkos poveikiui, nesideformuoja, išlieka stabilios.
• Lyginant su medžio masyvu yra tvirtesnės, atlaikančios didesnes lenkimo ir gniuždymo jėgas.
• Dėl mažesnio medienos kiekio ir ploto susidaro minimalūs šilumos tilteliai.
• Dėl savo formos dvitėjinės sijos puikiai pritaikytos laidams ir vamzdžiams paslėpti.
• Gali būti kaip interjero dekoro elementas.
• Kai kuriais atvejais lyginant su medžio masyvo gegnėmis dvitėjų sijų kaina mažesnė.

Santvaros Šlaitiniam Stogui

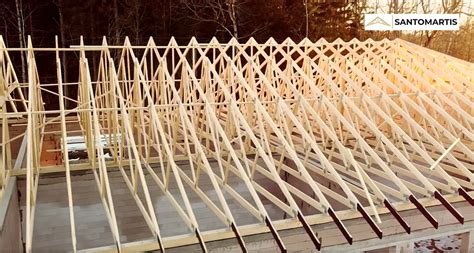

Vietoj tradicinės gegnių konstrukcijos nemažai užsakovų šlaitiniam stogui renkasi pažangesnę santvarinę stogo konstrukciją. Ji progresyvi tuo, kad medinių sijų santvaros konstrukcijos paruošiamos ceche, atvežamos į objektą ir sujungiamos ant stogo. Nelieka daugelio stogo gegnių montavimo darbų, kurie ant stogo nėra nei produktyvūs, gali būti ir nelabai kokybiški. Vietoj dviejų ar trijų savaičių laikančioji stogo konstrukcija sumontuojama per 2-3 dienas. Turint omenyje brangų stogdengių darbo laiką, tai nemenkas sutaupymas. Tiesa, santvarinė konstrukcija brangesnė nei gegnių, tačiau ir pranašumų turi daugiau.

Santvarinės stogo konstrukcijos principas - trikampio formų deriniai.

Iš santvarinės konstrukcijos pranašumų pirmiausia minėtinas tikslus apkrovų apskaičiavimas, nes tam naudojama speciali projektavimo, gamybos ir montavimo technologija. Projektavimo programa ne tik apskaičiuoja apkrovas, bet ir sijų matmenis, tvirtinimo vietas. Kadangi santvarinė konstrukcija remiasi trikampio laikančiąja galia, kuri visais atvejais didesnė nei tiesinių sijų, taupoma mediena, tvirtinimo elementai, ir, žinoma, laikas.

Santvarinė konstrukcija gali būti ne tik dvišlaitė, bet ir vienšlaitė, keturšlaitė, sutapdinto stogo, praktiškai bet kurios formos. Skirtingai nuo kitų laikančiųjų stogo konstrukcijų, santvarinės konstrukcijos tarpatramis gali skiekti 20 ir daugiau metrų.

Santvarinė stogo konstrukcija stabilesnė, tvirtesnė, atlaiko dideles apkrovas, galimi ilgi tarpatramiai.

Santvaroms gaminti naudojama sausa, ne didesnio kaip 18 proc. drėgnumo, tolygiai išdžiovinta C24 klasės kalibruota mediena.

Šlaitinio Stogo Šiltinimas

Keičiantis pastatų energinėms klasėms kinta ir izoliacijos sprendimai. A+ ir A++ klasių pastatams stogo izoliaciniai sluoksniai yra didesni nei įprasta, todėl, kad tilptų izoliacinė medžiaga, vis dažniau vietoje medienos masyvo gegnių naudojamos santvarinės sijos (sudėtinės) arba kompozicinės (dvitėjės) sijos. Pastarosios leidžia pailginti tarpatramį.

Šlaitinis stogas yra karkasinė konstrukcija, jos sandarumą užtikrina vandens garų ir oro barjeras. Kad vanduo nepatektų į stogo konstrukciją, prieš stogo dangą iš viršaus klojama hidroizoliacinė plėvelė.

Dėl drėgmės išgarinimo populiariausia stogų apšiltinimo medžiaga yra akmens vata, kuri dėl plaušinės struktūros, vadinamojo „kvėpavimo", neuždaro drėgmės konstrukcijoje, bet leidžia jai greitai pasišalinti per oro tarpą.

Termoizoliacinės medžiagos pasirinkimą stogui turėtų lemti šios medžiagos savybės: deklaruojamas šilumos laidumo λD koeficiento dydis, laidumas vandens garams, degumo klasė, akustinės savybės, matmenų stabilumas (šlaitiniams stogams svarbus parametras dėl įkaitimo), montavimo patogumas.

Labai svarbu, jog stogo šlaitų ir sienos apšiltinimo sluoksniai būtų sujungti. Antraip toje vietoje bus didelis šilumos tiltelis.

Pagrindinis šlaitinio stogo konstrukcijos principas - įrengti taip, kad į jį nepatektų drėgmė, o vandens garai turėtų galimybę išgaruoti per oro tarpą. Oro tarpas - pagrindinis barjeras garų patekimo į šiltinimo medžiagą kelyje.

Jeigu po stogu bus šalta palėpė, tokiu atveju stogas nešiltinamas, racionaliau yra apšiltinti perdangą.

Stogo apšiltinimas poliuretano putomis - greičiausias ir užtikrintas būdas pasiekti 100-ą procentinį stogo sandarumą.

Purškiamos poliuretano putos gali būti uždarų ir atvirų porų arba didesnio ir mažesnio tankio.

Akytos poliuretano putos yra elastingos ir geriausiai tinka stogų apšiltinimui, uždarų porų poliuretano putos yra atsparesnės gniuždymui.

Stogo apšiltinimas poliuretano putomis greitas, nedidelio namo šlaitinį stogą galima apšiltinti per kelias valandas.

Monolitinis Žiedas ir Murlotas

Jeigu stogo apkrovos didesnės, ant laikančiųjų sienų turi būti suformuotas monolitinis 15-20 cm aukščio žiedas. Į žiedą kas 80-100 cm įbetonuojami 12-18 mm skersmens metaliniai strypai.

Ant žiedo viršaus klojama hidroizoliacija, ant jos montuojamas medinis mūrtašis (murlotas), kuris veržlėmis priveržiamas prie žiedo.

Svarbus momentas - gegnių tvirtinimas prie mūrtašio. Gegnės tvirtinamos plokštelėmis, specialiomis stoginėmis kabėmis. Monolitinis žiedas ir apšiltintas mūrtašis ant laikančiųjų mūro sienų.

Šiame straipsnyje aptarėme dvislaičio stogo konstrukcijos ypatumus, medžiagas, montavimo niuansus ir šiltinimo būdus. Tikimės, kad ši informacija padės jums priimti teisingus sprendimus statant ar renovuojant savo namą.
