Dujinio Katilo Patalpos Įrengimo Reikalavimai: Viskas, Ką Turite Žinoti

Dujiniai katilai yra vienas populiariausių šildymo sprendimų privačiuose namuose dėl savo efektyvumo, patogumo ir ekonominės naudos. Jie puikiai tinka tiems, kurie siekia ne tik sumažinti energijos sąnaudas, bet ir užtikrinti pastovią namų temperatūrą be nuolatinės priežiūros. Dėl kompaktiško dizaino dujiniai katilai lengvai įrengiami net ir mažesnėse patalpose, o naujausi modeliai, pavyzdžiui, kondensaciniai katilai, pasižymi dar didesniu energijos efektyvumu bei mažesniu išmetamų teršalų kiekiu.

Tačiau renkantis dujinį katilą svarbu atsižvelgti į montavimo reikalavimus, saugumo aspektus ir teisines normas. Netinkamai įrengtas katilas gali kelti pavojų gyventojams ir neatitikti įstatymų, todėl būtina žinoti pagrindinius reikalavimus. Šiame straipsnyje aptarsime, kaip tinkamai įrengti dujinį katilą, kokie yra jo pagrindiniai privalumai ir kaip užtikrinti saugumą bei efektyvų veikimą.

Esminiai Reikalavimai Dujų Sistemoms

Nuo 2019 m. įsigaliojo esminiai reikalavimai, kuriuos būtina žinoti planuojant dujinio katilo įrengimą. Šie reikalavimai apima tiek lauko, tiek vidaus dujotiekius ir patalpas, kuriose įrengiami dujiniai prietaisai.

Lauko Dujotiekio Reikalavimai:

• Tinklas projektuojamas 1 m atstumu nuo namo ir medžių, su dėklu atstumas iki 0,5 m.
• Dujotiekis sklype įgilinamas 0,6-1,0 m.
• Dujotiekio apsaugos zona po 1 m nuo ašies, tad rekomenduotina tinklą projektuoti 1 m atstumu nuo kaimyninių sklypų, kitu atveju reikia gauti sklypų savininkų sutikimus.
• Įvadas (čiaupas ant pastato sienos) projektuojamas 0,2 m atstumu į šonus nuo langų ir durų.
• Jei dujofikuojama patalpa I-me aukšte - galima projektuoti lankstų požemininį įvadą į pirmo aukšto patalpas.
• Jei dujofikuojama patalpa rūsyje - galima projektuoti tiesų požemininį įvadą į rūsio patalpas.

Vidaus Dujotiekio Reikalavimai:

• Dujiniai prietaisai įrengiami patalpose ne mažesnėse nei 7,5 m³ tūrio.
• Patalpos aukštis 2,2 m, katilo vietoje ne mažiau kaip 2,0 m.
• Patalpoje turi būti varstomas langas arba langas su orlaide ir durimis į lauką.
• Lango angos plotas ne mažiaus kaip 5 proc. patalpos tūrio (jis skaičiuojamas kai tūris iki 20 m³, jei jis didesnis užtenka - 1 m²).
• Patalpoje turi būti kanalas dūmų šalinimui ir natūraliam vėdinimui.
• Kai nėra atskirų kanalų, vėdinimui gali būti parinkti kiti sprendimai, o kaminas įrengiamas per sieną.
• Vėdinimas gali būti ir mechaninis.
• Vėdinimo gali išvis nebūti, bet taikomi papildomi reikalavimai.
• Dujiniai prietaisai patalpose su rekuperacine sistema neįrengiami!

Katilinės Patalpos Reikalavimai

Katilinės projektavimas prasideda nuo ŠVOK - šildymo, vėdinimo, oro kondicionavimo projekto. Šildymo sistemos projektas yra dalis ŠVOK projekto. Bendri reikalavimai katilinės patalpai yra surašyti „Katilinių įrenginių įrengimo taisyklėse".

• Pastato viduje įrengtos katilinės nuo gretimų patalpų turi būti atskirtos 1 tipo priešgaisrinėmis pertvaromis ir 3 tipo priešgaisrinėmis perdangomis. Priešgaisrinės užtvaros turi būti pagamintos iš A1 ar A2 degumo klasės statybos produktų. Pristatomos katilinės nuo pagrindinio pastato turi būti atskirtos 1 tipo priešgaisrine siena, o katilinės stogas turi tenkinti BROOF (t1) klasės reikalavimus. Perdangos tarp aukštų ir katilinės patalpų sienos, taip pat sienos, skiriančios katilinę nuo pagrindinio pastato, turi būti nesugeriančios garų ir dujų. Darbai atliekami vadovaujantis Statybos techniniu reglamentu STR 2.01.04:2004 „Gaisrinė sauga.
• Katilinių, įrengtų viduje ir pristatytų prie pastatų, išėjimo durys turi atsidaryti į išorę. Katilinių, įrengtų patalpų viduje, laiptų maršus leidžiama išdėstyti bendrose laiptinėse, atskirtus nuo likusios laiptinės dalies nedegamomis pertvaromis ir perdangomis, esančiomis ne mažiau kaip 0,75 val.

Jeigu ieškote architekto naujo namo projektavimui, nepasitikėkite tokiu, kuris neskiria ploto pagalbinėms patalpoms. Namų ūkyje pagalbinės patalpos yra būtinybė. Kokį plotą skirti katilinei, priklauso nuo numatomos šildymo sistemos, jos automatizavimo lygio, tačiau praktiškai katilinės patalpa neturėtų būti mažesnė nei 8 kv.m.

Katilinės su šilumos siurblio oras vanduo vidiniu bloku arba visos šilumos siurblio šildymo sistemos projektavimas prasideda nuo pradinių duomenų: objekto paskirtis, namo tipas ir medžiagos, energinis efektyvumas arba šilumos nuostoliai, grindų planas, reikiamos temperatūros ir drėgmės patalpose nustatymas.

Dujinio šildymo katilai yra nedideli, jie gali būti pastatomi arba kabinami ant sienos. Dujų degimas ir šalinami degimo produktai švarūs. Todėl dujiniai katilai gali būti atskiroje katilinėje, virtuvės, vonios ar tualeto patalpose (tik C tipo), garažuose (irgi tik C tipo) ir pan.

B - prietaisas jungiamas prie dūmtraukio, skirto pašalinti degimo produktams į lauką iš patalpos, kurioje prietaisas įrengtas (prietaisas neizoliuotas aplinkoje).

Katilinė turi būti vėdinama, tose pačiose patalpose negali būti mechaninės vėdinimo sistemos su rekuperacija, mechaninė katilinės vėdinimo sistema negali būti sujungta su kitų patalpų vėdinimo sistema. Patalpos turi būti su varstomu langu arba langu su orlaide ir durimis. Dujinius prietaisus galima įrengti patalpose, kurių aukštis ne mažesnis kaip 2,2 m. Lango plotas turi būti ne mažesnis kaip 0,05 m² kiekvienam patalpos tūrio kubiniam metrui. Jei patalpos tūris 20 m³ ir didesnis, lango angos plotas (suminis angų plotas) turi būti ne mažesnis kaip 1 m².

Jei patalpoje yra įrengta uždujinimo signalizacija ir automatinis dujų išjungimo vožtuvas, langas yra privalomas, bet lango angos plotas nereglamentuojamas (nenormuojamas). Jei dujinio katilo patalpa yra cokoliniame aukšte ar rūsyje, o langas yra žemiau žemės paviršiaus ir antžeminis lango angos plotas mažesnis nei reikalaujama, tai prieš langą turi būti įrengta prieduobė.

Atstumas nuo rūsio sienos iki prieš langą esančios prieduobės atraminės sienutės turi būti lygus lango požeminės dalies aukščiui. Šis atstumas turi būti ne mažesnis kaip 0,5 m, o prieduobės plotas viršutinėje dalyje turi būti ne mažesnis kaip lango požeminės dalies angos plotas, jei langas įgilintas daugiau kaip 0,5 m.

Patalpos, kuriose planuojamas dujinis katilas, dydis turi atitikti gamintojo nurodymus. Jeigu gamintojas nenurodo, patalpų dydis turi būti ne mažesnis kaip aptarta straipsnio pradžioje minėtose taisyklėse.

Dujų Katilų Privalumai

Dujiniai katilai yra vienas iš efektyviausių ir patogiausių šildymo sprendimų, todėl jie dažnai pasirenkami privačiuose namuose. Be to, jie ne tik užtikrina komfortą ir energijos taupymą, bet ir padeda sumažinti aplinkos taršą. Aptarkime pagrindinius dujinių katilų privalumus, kurie gali paskatinti juos pasirinkti kaip pagrindinę šildymo sistemą.

• Efektyvumas: Kondensaciniai dujiniai katilai naudoja ne tik pagrindinę šilumą, bet ir šilumą iš degimo metu susidariusio garo. Tai leidžia efektyvumą padidinti iki 95-98 %.

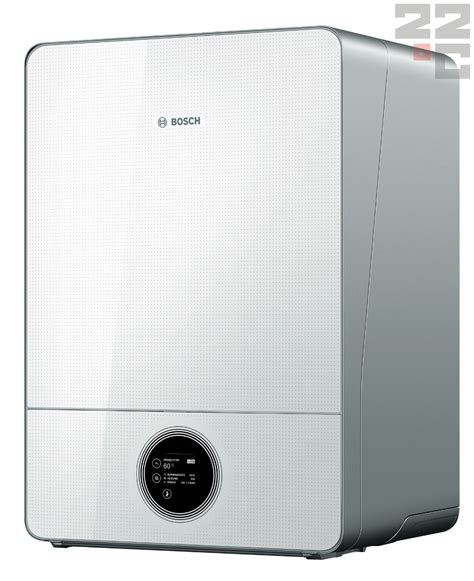

• Kompaktiškumas ir lankstumas: Sieniniai modeliai užima labai mažai vietos ir gali būti montuojami virtuvėje, vonios kambaryje ar specialiai įrengtoje katilinėje.

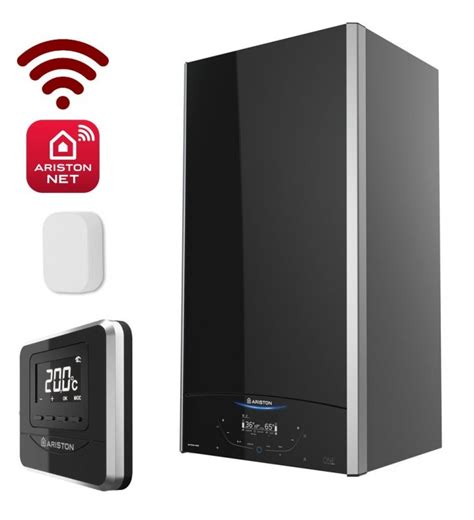

• Patogumas ir paprastas valdymas: Jie veikia automatiškai, reguliuodami šildymo intensyvumą pagal nustatytą temperatūrą. Modernūs katilai gali būti valdomi išmaniosiomis sistemomis, kurios leidžia nuotoliniu būdu reguliuoti temperatūrą.
• Aplinkosauga: Jų išmetamas anglies dvideginio kiekis yra mažesnis nei kieto kuro katilų. Naudojant dujas kaip kurą, sumažėja suodžių ir kitų teršalų emisijos.
• Ekonomiškumas: Mažesnės kuro sąnaudos ir aukštas efektyvumas lemia greitesnį atsiperkamumą.

Dujinis Šildymas Iš Balionų

Atokiose vietovėse, kur arti nėra gamtinių dujų trasos, verta įsivesti šildymą suskystintomis dujomis, vadinamą šildymu dujų balionais arba šildymu propano dujomis. Kaip minėjome, suskystintų propano dujų šilumingumas didesnis nei gamtinių dujų, jų reikia mažiau. Dujų balionus galima užpildyti butano ir propano dujų mišiniu.

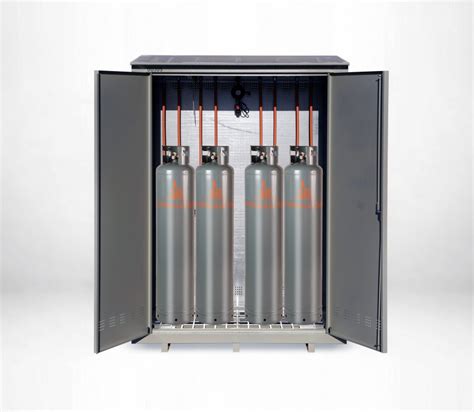

Šildymui dujų balionais prie namo arba atokiau nuo jo montuojama sandari metalinė dujų balionų spinta. Dujų balionai grupuojami į pagrindinę ar rezervinę grupes. Dujų naudojimą fiksuoja skaitiklis, pagal jo rodmenis ir atsiskaitoma už dujas, balionų kiekis ir keitimo dažnumas neturi reikšmės.

Svarbus momentas tas, kad 95 proc. dujų balionų tūrio sudaro propano dujos, kurios degdamos išskiria mažiau šiltnamio efektą sukeliančio anglies dioksido. Be to, propano virimo temparatūra yra -40 laipsnių šalčio, todėl šios dujos sėkimingai pasieks namus net ir esant labai dideliems šalčiams. Tuo tarpu butanas nustoja garuoti esant -0,5 C temperatūrai, todėl, atšalus orams, krenta butano dujų slėgis ir jos nepasiekia šildymo katilo. Dėl šios priežasties labai svarbu pasirinkti patikimą dujų tiekėją, kuris sąžiningai užpildo balionus propano dujomis.

Dujų Tiekimo Vamzdyno Patikra

Prieš pradedant montavimą, būtina atlikti dujų tiekimo vamzdyno patikrą. Tai apima vizualinę apžiūrą ir specializuotus testus. Specializuoti testai apima vamzdyno slėgio bandymus. Slėgio testai atliekami naudojant manometrą, kad nustatytų, ar sistema yra sandari. Dujų tiekimo vamzdyno patikros metu būtina užtikrinti, kad visi sujungimai yra tinkamai sujungti ir nėra jokių nutekėjimų.

Saugumas Naudojant Dujinį Katilą

Dujinis katilas yra patogus ir efektyvus šildymo sprendimas, tačiau dėl degiųjų dujų naudojimo jis reikalauja ypatingo dėmesio saugumui. Netinkamas įrengimas, priežiūros stoka ar ventiliacijos trūkumas gali sukelti pavojų gyventojų sveikatai ir turtui. Pateikiame pagrindinius aspektus, į kuriuos reikia atsižvelgti, kad būtų išvengta rizikos ir užtikrintas saugus dujinio katilo veikimas.

• Anglies monoksido (CO) detektoriai: Būtinas saugumo sprendimas. CO detektorius yra privalomas, jei naudojamas dujinis katilas. Detektorius stebi CO koncentraciją ore ir perspėja apie pavojų dar prieš tai, kai dujos pasiekia pavojingą lygį.
• Dujų nuotėkio prevencija ir kontrolė: Įrengti dujų nuotėkio detektorius, kurie perspėja apie galimą nuotėkį ir leidžia greitai reaguoti. Reguliariai tikrinti dujotiekio sandarumą ir visas jungtis, ypač jei pastebimas dujų kvapas.
• Ventiliacijos svarba: Tinkama ventiliacija yra esminis saugumo aspektas naudojant dujinį katilą. Ventiliacijos sistema užtikrina, kad patalpoje cirkuliuotų pakankamas kiekis deguonies, reikalingo degimo procesui.
• Priešgaisrinė sauga: Užtikrinti, kad katilas būtų montuojamas ant nedegaus pagrindo ir tinkamu atstumu nuo sienų bei kitų daiktų.
• Reguliari techninė priežiūra ir apžiūra: Dujinis katilas turi būti reguliariai tikrinamas, kad būtų užtikrintas jo saugumas. Rekomenduojama bent kartą per metus atlikti pilną techninę apžiūrą, įskaitant dūmtraukio ir ventiliacijos sistemos patikrą.

Montavimo Reikalavimai Dujiniams Katilams

Dujinio katilo montavimas yra atsakingas procesas, kurio metu būtina laikytis nustatytų techninių ir teisinių reikalavimų. Tinkamai įrengtas katilas ne tik užtikrins efektyvų šildymą, bet ir garantuos saugumą namų gyventojams. Pateikiame pagrindinius reikalavimus, kuriuos būtina įvertinti prieš pradedant montavimo darbus.

• Patalpos pasirinkimas: Patalpa turi būti bent 4 m² dydžio, o lubų aukštis ne mažesnis kaip 2,2 metro. Privaloma įrengti natūralią arba mechaninę ventiliaciją.
• Dūmtraukiai ir išmetamųjų dujų šalinimas: Dūmtraukis turi būti pagamintas iš karščiui ir korozijai atsparių medžiagų.
• Atstumai ir vietos reikalavimai: Katilas turi būti montuojamas ne arčiau kaip 20 cm nuo sienos, kad būtų užtikrintas lengvas priėjimas prie techninės įrangos.
• Teisiniai reikalavimai: Pagal Lietuvos teisės aktus, dujinio katilo montavimą privalo atlikti tik sertifikuoti specialistai.

Reikalavimas	Aprašymas
Patalpos dydis	Ne mažiau kaip 4 m²
Lubų aukštis	Ne mažiau kaip 2,2 m
Ventiliacija	Natūrali arba mechaninė
Dūmtraukis	Atsparus karščiui ir korozijai
Atstumas nuo sienos	Ne mažiau kaip 20 cm
Montavimas	Sertifikuoti specialistai

Vadovaudamiesi namo šildymo ir karšto vandens poreikiu, atsižvelgdami į skiriamą pradinės investicijos dydį ir galimybes bei numatomas eksploatacines išlaidas, UAB „Inžinerijos slėnis" specialistai parenka šilumos šaltinį ir apskaičiuoja šildymo sistemos įrengimo kainą.

UAB „Inžinerijos slėnis" meistrai suskaičiavo, jog vidutinė lauko dujotiekio įvedimo kaina yra apie 1200 Eur, žinoma, priklauso nuo atstumo. Konkrečiame objekte kaina priklauso nuo situacijos, reikalingos įrangos ir kitų faktorių. Pateikus duomenis, apytikrę kainą galima sužinoti įmonės interneto svetainėje inzinerijosslenis.lt.
