Elektros skydelis yra jūsų namų elektros sistemos širdis. Jis paskirsto elektrą po visus kambarius, saugo nuo perkrovų bei trumpųjų jungimų ir užtikrina, kad kiekviena elektros grandinė veiktų saugiai. Jei ruošiatės susirinkti savo namo skydelį patys, bus naudinga pasiskaityti, kaip jos sutvertos, kodėl tokios jau reikalingos ir kaip išsirinkti.
Įvadas į Apsaugos Įtaisus
Automatiniai jungikliai atlieka labai svarbią funkciją - saugo laidus nuo perkaitimo ir užsidegimo, o mus nuo gaisro (nuo sroves mus sauga nuotekių relė). Paprastai žmonėms kyla keletas klausimų susijusių su automatais. Pavyzdžiui - ką reiškia tie raidės ir skaičiai ant jų? Kaip jau minėjau, automatas saugo laidus nuo perkaitimo.
Kaip Automatas Saugos Laidą?
Laidus šildo elektros srovė, kuri jais teka. Tai normalu. Kuo didesnė srovės galia, tuo stipriau kaista laidas. Taip išeina, kad saugoti laidus reikia nuo per didelės srovės, kurios jie negali praleisti per save neįkaisdami.
Per Didelės Srovės Priežastys
Logiškai kyla sekantis klausimas - iš kur gali atsirasti per didelė srovė?
- Įvyksta trumpas sujungimas, kurio metu iškart atsiranda didžiulė srovė, nuo šimtų iki tūkstančių amperų.
- Įvyksta perkrova, t.y., kai per laidą teka didesnė srovė, negu leidžia jo storis, bet ne tokia didžiulė, kaip trumpo susjungimo metu.
Taigi, automatai saugo nuo trumpo sujungimo ir perkrovos. Elektromagnetinis išjungėjas saugo nuo trumpo sujungimo. Šiluminis išjungėjas saugo nuo ilgalaikių perkrovų.
Automatiniai Jungikliai: Raidės ir Skaičiai
Parduotuvės lentynose visų gamintojų automatai sužymėti vienodai - raidėmis (B, C, D) ir skaičiais (6, 10, 16, 25…). Skaičiumi žymima nominali srovė (tokia srovė, kurią automatas gali praleisti per save pastoviai ir be jokių pasekmių). Raidė parodo automato srovės charakteristiką. Kaip tik nuo jos priklauso, kokiai srovei esant automatas išsijungs.
Pavyzdžiui, turime tris automatus, kurių nominali srovė - 16 amperų:
- B16
- C16
- D16
Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliąją 1,2-1,5 karto ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas.
Automato Pasirinkimas
Dažniausiai mes neturime galimybės rinktis įvadinio automato, t.y., to, kuris stovi prieš skaitliuką - jį savo nuožiūra stato ESO. Jo pagalba ESO riboja išskiriamą galią ir garantuoja trumpojo sujungimo selektyvumą, kad jūsų tinkle įvykęs trumpas sujungimas neišjungtų visos paskirstymo linijos.
- Rozetėms puikiai tiks B 16 automatai.
- Ūkinės paskirties statiniuose , kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais, geriau rinktis automatus, kurių charakteristika C - C16.
Nuotėkių Relė (NR): Apsauga Nuo Srovės Nutekėjimo
Jei tik pradedate statybos darbus, greičiausiai tokį terminą dar išgirsite. Lietuviškas terminas - nuotėkių relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo. NR pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės tekančios per nulį stiprumą. Paprastai kalbant, stebi, kad kiek srovės “įtekėjo“ į laidų instaliaciją, tiek ir “ištekėtų“.
Jei kažkas ne taip ir “išteka“ mažiau srovės, vadinasi kažkur yra nutekėjimas. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.
NR Skirstymas Pagal Konstrukcinius Ypatumus
Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relė priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti.
NR Žymėjimas
- AC - sinusoidinei kintamajai srovei.
- Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR.
- 30 mA - buitinis variantas.
- 100mA, 300mA - taip vadinamos priešgaisrinės NR.
NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.
Praktiniai Patarimai Įrengiant Elektros Skydelį
Projektuojant skydelio konstrukciją pagrindinis dėmesys kreipiamas į saugumą, aptarnavimo patogumą ir modifikacijos paprastumą. Apsauginės automatikos panaudota tiek, kad visos linijos būtų aprūpintos pakankama apsauga (nuotėkių relė - NR ir automatais).
Skydelio Komponentai ir Jų Funkcijos
- Įvadinis keturpolis kirtiklis: Atjungia visas aktyvias linijas (fazes ir nulį).
- Dvi keturpolės NR: Apkrova paskirstyta tarp jų taip, kad į vieną NR pajungiamos linijos, einančios sąlyginai sausose patalpose (kambariai ir pan.), į antrą - sąlyginai drėgnose patalpose (vonia, garažas, laukas, katilinė).
- Komutaciniai blokai: Leidžia lengvai ir greitai perjungti aprovą tarp fazių ir tarp NR neperdarant pusės skydelio.
- 1P+N automatai: Perskiria ir fazę, ir nulį vienu metu.
Montavimo Patarimai
- Montavimo ir aptarnavimo supaprastinimui, beveik visos išeinančios linijos pajungtos gnybtais.
- Automatai sugrupuoti visų pirma pagal funkcijas (šviesa-rozetės-įvadas), antra - pagal patalpas (viduje - lauke).
- Tam, kad skydeliu būtų paprasta naudotis, jame būtini užrašai.
- Laidai skydelio viduje nesurišti į bendrą ryšulį.
Papildoma Apsauga Mediniuose Namuose
Jeigu elektros instaliacija yra montuojama mediniuose, karkasiniuose namuose arba kitokiais degiais paviršiais, tuomet tokią elektros instaliaciją papildomai rekomenduotina jungti per nuotėkio relę, kuri tuo pačiu atliks papildomą priešgaisrinės apsaugos funkciją. Kad ši apsauga būtų efektyvi absoliučiai visi kabeliai (ir visos atšakos), kurie yra prijungti prie srovės nuotėkio relės turi turėti apsauginio įžeminimo ("PE") laidininką, kuris turi būti prijungtas prie skirstomojo skydelio apsauginio įžeminimo kontaktų.

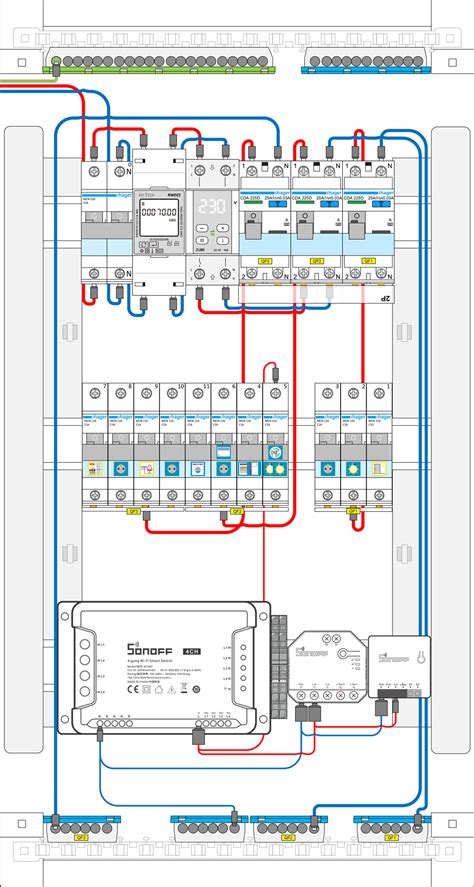

Štai dar vienas pavyzdys, kaip gali atrodyti skydelio schema:
Apšvietimo Valdymas ir Rozetės: Dizainerio Žvilgsnis
Panarstykime dizainerio siūlomą apšvietimo valdymą, kaip pavyzdį naudokime 40 kv. m. butą:
- 1 jungiklis ir 1 šviestuvas: Atidarius lauko duris iš karto galime ranka pasiekti jungiklį, tiek išeinant, tiek įeinant patogi jungiklio padėtis.
- 2 jungiklis ir 2 šviestuvas: WC ir vonia. Tradicinis vonios apšvietimas. Gal tik reiktų pagalvoti apie veidrodį virš kriauklės, ir veidrodžio papildomą apšvietimą.
- 3 jungiklis, ir 3 šviestuvas: Pietų stalo apšvietimas. Čia pateikiamas ekonominis variantas: nešant maistą nuo virtuvės stalviršio bus žiauriai nepatogu įjungti/išjungti šviesą. Šioje vietoje matytume ne jungiklį, bet perjungiklį. Antras perjungiklis galėtų atsirasti šalia kaitlentės.
- 4 jungiklis, ir 4 šviestuvas: Svetainės apšvietimas. Šioje vietoje matytume dimeriuojamą šviestuvą. Juk visai malonu pasėdėti prie TV prieblandoje.
- 5 jungiklis, ir 5 LED šviestuvas: LED virtuvės stalviršio apšvietimas. Jei darytusi 3 perjungiklis, darytume ir LED apšvietimui perjungiklį.
- 6 jungiklis, ir 6 šviestuvas: Pasigendame šviestuvo valdymo gulint lovoje. Norėtusi nors vieno perjungiklio.
Rozetės:
- Rozetė prie įėjimo durų, žemiau jungtuko: Mintis dulkių siurbliui, ar pan.
- WC ir vonios patalpa: Rozetė šalia kriauklės per arti vandens. Skalbimo mašinos rozetė 0,3m aukštyje, gaunasi nei už skalbimo mašinos, nei virš jos. Šioje vietoje matome 0,9 … 1,0 m. aukštyje 2 rozetes.
- Miegamasis: Rozetės šalia lovos per žemai, geriau apie 60 cm aukštyje, mintis tame, kad lovos spintutės tikrai ne 30 cm aukščio.
- Svetainė: TV rozetės 30 cm aukštyje, vadinasi TV bus statomas ant staliuko, kas užims daug vietos, arba bus labai nepraktiška. TV rozetes matytume 1,3 m. aukštyje, ir TV kabinamas ant sienos. Šalia lango matytume 30 cm aukštyje rozetę, naujametinei eglutei.
- Virtuvė: Stalviršis turi tik dvi rozetes. Kažkaip labai jau mažai. Šaldytuvo rozetė arba per žemai (1,6 m), arba per aukštai (0,3 m). Orkaitės ir kaitlentės rozetės labai priklauso nuo prietaisų konstukcijos. Gartraukis 2,0 m.
Skaičiuojamoji Schema
Panarstykime mūsų skaičiuojamąją schemą:
- Pirma linija: Buto apšvietimui, ir naudosime LED, arba kitas elektrą taupančias lemputes. Kiekvienam šviestuvui skirsime 200W. Parenkame nediduką 6A automatuką.
- Antra linija: Yra vonia. Mes rekomenduojame šlapių patalpų zonai naudoti nuotėkio rėlytę, kartu apjungiant ir apšvietimą, todėl antras šviestuvas papuola į antrą liniją. Rozetė šalia kriauklės imli elektrai, plaukų džiovintuvai yra galingi. Gyvatukas tradiciškai apie 300W, bet pridėkim jam truputuką daugiau (atsarga). Skalbimo mašinai skaičiuojame 1,5 KW. Automatuką reiktų rinkti 20A, tačiau, kaip šis automatukas apsaugos apšvietimą ? Taip pat, 20A automatukas saugos ne nuo perkrovos, bet nuo gedimų. Nuotekio rėlė 25A. Vienfazė.
- Miegamasis: Paliekam truputuką atsargos, renkame 16A automatuką.
- Virtuvė: Imliausia elektrai yra virtuvė. LED apšvietimą mes komutuosime nuo stalviršio rozečių, todėl šį apšvietimą apjungiame su virtuvės rozetėmis. Kaitlentė: čia atsiranda keli variantai. Šiam butui geriau būtų vienfazis tinklas, nei trifazis. Jei butas turės trifazį tinklą, tai būtinai ir trifazė kaitlentė. Skaičiuojame galias: 1+4,35+1,5+5,6+7,5 = 19,95 KW.
Priklausomai nuo elektros tiekėjo, ir mūsų norų, galvojame apie reikalingą elektros energiją. Manau, kad biškutukas daugiau elektros nepamaišys, vadinasi arba 20A (10,88KW) trifazis, arba 40A (8,8KW) vienfazis įvadinis automatas man reikalingas.
Svarbu: Prieš imantis elektros instaliacijos darbų, rekomenduojama pasikonsultuoti su profesionaliu elektros specialistu, kuris atsižvelgs į jūsų buto specifikacijas ir teisingai įgyvendins saugos reikalavimus.
