Elektros Instaliacijos Galingumo Apskaičiavimas: Kaip Teisingai Pasirinkti Laidų Skerspjūvį ir Užtikrinti Saugumą

Sena elektros instaliacija gali kelti daug problemų, ypač kaimo sodybose ar senos statybos namuose. Dažnai įjungus daugiau prietaisų, išmuša saugiklius ir dingsta elektra. Tai rodo, kad įvado galia yra per maža. Šiame straipsnyje aptarsime, kaip apskaičiuoti reikiamą elektros instaliacijos galingumą, pasirinkti tinkamus laidus ir kabelius, bei užtikrinti saugų elektros tinklo naudojimą.

Pasenusios Elektros Instaliacijos Požymiai

Netvarkingą ir moraliai pasenusią elektros instaliaciją charakterizuoja daug požymių. Tiek įvadas, tiek instaliacijos laidai ir saugikliai yra apskaičiuoti pagal numatytą vidutinę elektros galią, todėl prijungiant vis naujus elektros prietaisus, galimas perkrovimas. Dažnai perkraunamo tinklo būklė prastėja daug greičiau nei neperkrauto. Štai keletas pagrindinių požymių:

• Pasenę laidai: potencialus gaisro šaltinis, gali atsirasti kibirkščiavimų, perkrovų, trumpųjų jungimų.
• Laidai šyla: naudojama daugiau imtuvų, nei leidžia laidų skerspjūviai.
• Šyla jungikliai, kištukiniai lizdai.
• Tiesiogiai iš tinkuotos ar mūrinės, medinės sienos kyšantys laidai.
• Išklibusios kištukinių lizdų ar jungiklių kontaktinės darbinės dalys.
• Įjungus imtuvą dėl neaiškių priežasčių suveikia apsauga - automatiniai jungikliai ar saugikliai.
• Mirga šviesa, kliba jungikliai, kištukiniai lizdai.
• Instaliacijoje naudojami dviejų kontaktų kištukiniai lizdai (TN-C sistema, kuri naujose instaliacijose netoleruojama).

Elektros Įvado Galios Apskaičiavimas

Dabar kiekviename namų ūkyje yra daug buitinių elektros prietaisų, kuriems dirbti nepakanka seno elektros įvado galios, o gyventojai neretai nepagalvoję apie pavojų dar neleistinai padidina kištukinių lizdų skaičių. Kad nebūtų viršijamos elektros tinklo apkrovos, kiekvieno namo ar buto elektros įvade sumontuojami saugikliai arba automatiniai jungikliai.

Jeigu vartotojas nepageidauja didesnės galios, Lietuvoje dažniausiai įrengiami 10 A trifaziai automatiniai jungikliai (jie leidžia iki 4-5 kW apkrovą) arba 16 A vienfaziai automatiniai jungikliai ar saugikliai, leidžiantys 3 kW galios apkrovą. Jeigu įrengtas vienfazis 25 A saugiklis, jo leistinoji apkrova - iki 5 kW.

Paskaičiuokime: pavyzdžiui, namuose yra keli šviestuvai - 1 kW, elektrinė viryklė, orkaitė, mikrobangų krosnelė - 8 kW, du televizoriai - 0,5 kW, skalbyklė - 2 kW, indaplovė - 2 kW, elektrinis virdulys - 2 kW, kompiuteris, muzikinis centras, sulčiaspaudė ir t. t. Visos įrangos bendra galia gali siekti 20-40 kW, o kai kuriais atvejais - dar ir daugiau. Laimė, kad vienu metu visi prietaisai labai retai kada būna įjungiami ir naudojama galia paprastai būna 60-70 proc. mažesnė.

Prieš jungiant galingesnius elektros prietaisus (skalbykles, šildytuvus, elektrines virykles, orkaites) į seną elektros instaliacijos tinklą, reikia patikrinti leistinas laidų apkrovas ir prireikus padidinti jų skerspjūvius. Tai potencialus gaisro šaltinis: gali atsirasti kibirkščiavimų, perkrovų, trumpųjų jungimų. Instaliacijoje prie elektros skaitiklio yra kamštiniai saugikliai, kartais net du.

Kaip Padidinti Elektros Įvado Galingumą?

Esamiems ESO klientams leistinosios naudoti galios didinimo procedūra iš esmės tokia pat, kaip ir leistinosios naudoti galios suteikimas naujam klientui, tačiau dabar esamas privatus buitinis klientas šią paslaugą gali užsisakyti paprasčiau - paskambinęs į klientų aptarnavimo skyrių telefonu arba užpildęs interneto paraišką.

Kiekvienu atveju, priklausomai nuo prijungimo vietos, reikalingų atlikti darbų apimtis, leistinosios galios didinimo procesas ir vartotojo mokama įmoka už galios didinimą skirsis. Prijungimo prie elektros tinklų įkainius nustato Valstybinė kainų ir energetikos kontrolės komisija, įkainiai yra nurodyti jos interneto puslapyje.

Detalius visų paslaugų suteikimo procesus, įkainius, dokumentus ir kitą informaciją galima rasti ESO internetinėje svetainėje, skyriuje „Galios keitimas“. Klientai, norintys pasididinti esamą leistinąją naudoti galią, paraišką bei reikiamus dokumentus gali pateikti ir internetu savitarnos svetainėje arba kreiptis į bendrovės klientų aptarnavimo centrą, o esami privatūs klientai gali paskambinti klientų aptarnavimo telefonu ir jų paraiška, leistinosios naudoti galios didinimui bus užregistruota.

PE ESO darbuotojai parengs prijungimo sąlygas leistinosios naudoti galios padidinimui. Konkretūs darbai žinomi tik tuomet, kai yra parengiamos prijungimo sąlygos. Nuo leistinosios naudoti galios ir darbų apimties priklauso galutinė galios didinimo kaina, kuri yra nurodyta prijungimo paslaugos sutartyje.

Prieš pasikviesdami specialistą, atlikime namų darbus: nuspręskime, kokius prietaisus, kuriuose kambariuose statysime, kokiose vietose, ar turėsime skalbyklę, orkaitę, mikrobangų krosnelę, kur stovės televizorius, kompiuteris. Kuo daugiau informacijos iš mūsų gaus specialistas, tuo efektyvesnis bus jo darbas.

Prieš dialogą su specialistu galvokime ne tik apie tai, ką dabar turime, bet apie tuos imtuvus ar įrenginius, kuriuos dar tik planuojame įsigyti. Atnaujinant elektros instaliaciją reiktų galvoti ir apie atietyje ketinamus įsigyti buities prietaisus.

Elektros Instaliacijos Atnaujinimas ir Taupymas

Nauja elektros instaliacija dabar jau turi ne tik tiekti elektros energiją mūsų imtuvams - televizoriams, skalbyklėms ar šildytuvams, - bet ir padėti taupyti elektros energiją, prisidėti prie aplinkosaugos gerinimo net ir didindama komfortą ir darydama mūsų gyvenimą malonesnį, o aplinką - jaukesnę. Tam naudojama daugybė instaliacijos įtaisų ir įrenginių, kuriuos įrengti kainuoja, tačiau jie greitai atsiperka.

Koridoriuose verta sumontuoti judesio daviklius, pagalvokime apie šviesos reguliatorių (dimerių), tinklo įtampos atjungiklių įrengimą miegamuosiuose ar svetainėse. Ekonomiškai suplanuokime teritorijos apšvietimą. Atnaujinti vonios elektros instaliaciją, įrengiant RCD įrenginius su I∆n= 30 mA jautrumu. RCD įrenginiai atjungs pažeistas grandines daug greičiau nei automatiniai jungikliai ar saugikliai. Paprastai atjungimo laikas neviršija 40 ms prie 5 I∆n.

Vonioje patikrinti arba iš naujo atlikti papildomą potencialų suvienodinimą. Papildomam potencialų suvienodinimui turi būti naudojamas ne plonesnis kaip 4 kv. mm varinis laidas. Potencialų suvienodinimas gali būti atliekamas prijungiant objektus prie patalpos ar pastato skirstomojo skydelio PE šynos, jeigu ji pati prijungta prie įžeminimo įrenginio ne plonesniu kaip 4 kv. mm variniu laidu.

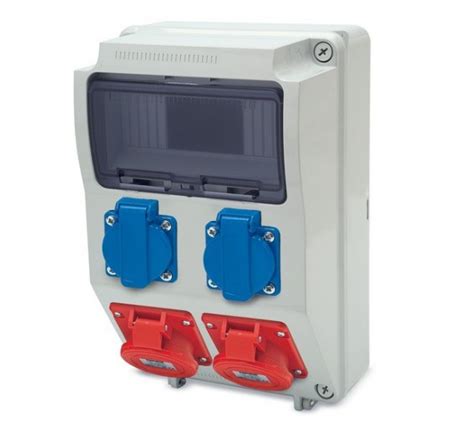

Pagrindinį skirstomąjį maitinimo skydelį įrengti kuo arčiau didžiausios apkrovos (pavyzdžiui, prieangyje, arčiau virtuvės). Iš maitinimo skydelio numatyti pakankamą kiekį linijų, įrengiant jose apkrovas atitinkančius kištukinius lizdus ir prijungiant leistinos galios imtuvus.

Renovuojant elektros instaliaciją senuose pastatuose nekeičiant maitinimo tinklo, galbūt reikėtų prisiminti apie įtampos padidėjimo pavojų dėl PEN laido nutrūkimo. Atliekant pastatų renovaciją, gali prireikti esamą laido ar kabelio atkarpą apsaugoti nuo mechaninių sužalojimų pavojaus. Tam gali praversti specialūs surenkami vamzdžiai. Šiuolaikiniai estetiški skirstomieji skydeliai negadins bendro vaizdo ir pritvirtinti ant sienos.

Laidų ir Kabelių Pasirinkimas

Elektros kabelių parinkimas pagal galingumą - vienas iš svarbiausių etapų elektros instaliacijos įrengime. Visi dalykai aplink mus turi savo funkcionavimo rėžius ir resursą. Elektros laidai ir kabeliai taip pat turi savo ribas. Negalima bet kokiais laidais pajungti galingo įrenginio prie tinklo.

Pirmiausia pradėkime vadinti dalykus taip kaip jie vadinasi iš tikrųjų. Gysla - atskiras laidininkas. Laidas - gaminys, turintis vieną ar kelias gyslas ir vieną sluoksnį izoliacijos. Viengyslis laidas - vadinamas monolitiniu laidu. Tad vidiniam tinklui, be abejo, renkamės tik varinius kabelius. Tai geresnis laidininkas. Jis lankstesnis ir atsparesnis korozijai.

Aliuminis, po sąlyčio su oru, labai greitai oksiduojasi. Po tam tikro laiko susidaro plėvelė, kuri blogai praleidžią srovę, o tai mažina kontakto kokybę. Blogas kontaktas gali būti gaisro priežastimi. Aliumininį laidą (gyslą) reikia labai atsargiai valyti nuo izoliacijos, naudojant peilį. Taip pat svarbu žinoti, kad aliumininius laidus ir kabelius negalima jungti tiesiogiai su variniais. Tai viena iš pagrindinių gaisru priežasčių.

Kabelių skerspjūvis parenkamas pagal konkretų prietaiso ar prietaisų grupės galingumą. Taip pat svarbu atsižvelgti ir į kabelio ilgį. Kuo ilgesnis kabelis - tuo didesni nuostoliai (prakrenta įtampa). Lentelėse nurodyti galingumai yra rekomenduojami kabelių trasoms ne ilgesnėms kaip 50 metrų. Jeigu planuojate tiesti ilgesnį atstumą - rekomenduoju pasirinkti didesnį skerspjūvį, kad kompensuoti nuostolius.

Pagrindiniai Kabelių Tipai:

• Laidas dažniausiai turi vieną gyslą (laidininką), padengtą izoliaciniu sluoksniu.
• Kabelis turi kelis izoliuotus laidus, padengtus bendru apvalkalu.

Kabelių Degumo Klasės (Euroklasės)

Kabelių ir kitų statybinių gaminių/medžiagų degumas skirstomas pagal klases, Lietuvoje perimtas Europos LST EN 13501-1 standartas, vadinamas "Euroklase". Joje skirtingos gaminių degumo savybės ženklinamos didžiosiomis raidėmis A, B, C, D, E, F ir papildomomis mažomis raidėmis s, d, a.

• I laipsnis (aukštas rizikos lygis): Cca-s1, d1, a1 (evakuacijos keliai).
• II laipsnis (vidutinis rizikos lygis): Dca-s2, d2, a2 (poliklinikos, mokyklos, gyvenamieji daugiabučiai).
• III laipsnis (žemas rizikos lygis): Eca (pramoniniai pastatai, 1-2 aukštų gyvenamieji namai).

Tęsiant degumo klasės temą verta atkreipti dėmesį į behalogeninių kabelių seriją Afumex, gaminamą bendrovės "Prysmian Group". Šių kabelių izoliaciniame apvalkale nėra tradicinių PVC halogenų (chloro), todėl gaisro metu jie neišskiria tamsių kenksmingų dūmų ir vandenilio chlorido rūgšties, gadinančios elektroniką.

Kabelių Tipai Pagal Naudojimo Sritį:

• Instaliaciniai kabeliai: skirti montavimui patalpose, įrenginiuose, GKP sienų ertmėse.
• Kontroliniai kabeliai: naudojami elektros įrenginių matavimui, valdymui ir signalų kontrolei.
• Jėgos kabeliai: naudojami stacionarios instaliacijos patalpose ir kilnojamų įrenginių pajungimui.
• Signaliniai kabeliai: naudojami valdymo ir priežiūros centruose, apsaugos sistemose ir pastatų automatikoje.
• Ugniai atsparūs kabeliai: skirti signalizacijos, valdymo ir maitinimo stacionariems įrenginiams, kuriuose gaisro metu turi stabiliai veikti.
• Lankstūs kabeliai ir laidai: naudojami sausose patalpose, instaliacijose su lengvomis ir vidutinėmis mechaninėmis apkrovomis.
• Oro linijų kabeliai: pakabinamieji atvirame ore ant elektros stulpų.
• Guminiai kabeliai: naudojami judančiuose ir kilnojamuose įrenginiuose, laikinose instaliacijose.
• Optiniai kabeliai: naudojami didelės spartos interneto tinkluose, duomenų perdavimui.
• Bendraašiai (koaksialiniai) kabeliai: transliuoja aukštų dažnių signalą.
• Vytos poros kabeliai: naudojami signalo perdavimui, gali būti apgaubtos šarviniu metaliniu ekranu.

Kabelio Skerspjūvio Nustatymas Pagal Apkrovą:

Teisingai pasirinktas kabelio skerspjūvis - saugaus ir ilgamečio instaliacijos veikimo garantas. Koks kabelio skersmuo pagal apkrovą yra tinkamas jūsų atveju?

• Trifazių apkrovų atveju gali būti tiesiamas 4 arba 5 laidų kabelis (3 fazės, nulinis laidas ir kartais apsauginis laidas).
• Vienfazės apkrovos atveju tiesiamas 2 ar 3 laidų kabelis (fazė, nulis, apsauginis/įžeminimo laidas).

CableApp Programėlė

Kur kas lengviau ir greičiau, kai visą skaičiavimą už jus atliks išmaniosios programos algoritmai. Atsidariusiame lange vartotojas turi paspausti mygtuką "Kabelių skaičiuoklė". Toliau siūlomas pasirinkimas pagal sąlyginį pastato tipą, į kurio sąvoką įeina ne tik gyvenamieji/pramoniniai pastatai, sandėliai, ligoninės, bet ir lauko sąlygos (keliai, tuneliai, kasyklos). Iš kito sąrašo išsirenkamas numatytas kabelio montavimo būdas (lubų ertmėje, mūro ertmėje, vamzdyje ar kt.). Jeigu planuojamas montavimas pastate, o ne lauke, papildomame sąraše reikia pasirinkti konkretesnį pastato tipą (daugiabutis ar vienaaukštis namas).

Norint turėti išsamesnį skerspjūvio skaičiavimo rezultatą, spaudžiama "Tęsti skaičiavimus". Pvz., numatoma trifazė apkrova, įtampa 380-400 V, apkrova 40 A, o grandinės ilgis - 30 m. Registruotiems prisijungusiems vartotojams atsiveria išplėstinė sąlygų pasirinkimo galimybė: galima įrašyti aplinkos temperatūrą, ar bus tiesioginė saulės šviesa ir kt. Gauname tikslų ir išsamų rezultatą: rekomenduojamas tinkamesnis 10 mm² skersmens kabelis XPJ-HF D 450/750 V. Programa CableApp galima naudotis ir kompiuteryje, ir išmaniajame telefone.

Lentelė: Kabelių Skerspjūvio Priklausomybė Nuo Galingumo

Ši lentelė padės jums orientuotis, kokio skerspjūvio kabelį pasirinkti, atsižvelgiant į galingumą. Atminkite, kad tai tik rekomendacijos, ir tikslus skaičiavimas turėtų būti atliekamas specialistų.

Svarbu! Keisti ar modernizuoti elektros instaliaciją gali tik specialistai, turintys valstybinių įmonių išduotus pažymėjimus ar sertifikatus. Jokiu būdu nesusigundykite pigesniu, bet neaiškios kvalifikacijos specu.
