Automatiniai jungikliai sodybai: pasirinkimas ir įrengimas

Elektros instaliaciją galima atnaujinti tradiciškai, bet galima ir išmaniai. Nors bute jau kelis kartus darytas remontas, bet elektros laidai palikti tie patys, geriausiu atveju pakeisti jungikliai ir rozetės.

Dar didelėje dalyje senos statybos namų ir butų elektros instaliacija yra ta pati, kokia buvo įrengta statybos metu prieš keturis ar penkis dešimtmečius. Senos statybos butams dažniausiai būdavo skiriama 2 kW galios, namams - 3 kW. Tuo tarpu šiuolaikiniame gyvenime naudojame daug elektros prietaisų, jų bendra galia du tris kartus viršija leistinąją. Dėl viršytos apkrovos kaista laidai, suveikia saugikliai ar automatiniai jungikliai.

Didelį pavojų kelia srovės nuotėkio relės nebuvimas, ypač vonios kambariuose. Srovės nuotėkio relė apsaugo žmones nuo elektros smūgio. Kad būtų aiškiau, kaip veikia srovės nuotekis, pabandysime paaiškinti dažniausiai pasitaikančią situaciją: centralizuotai tiekiamas vanduo dažniausiai turi didelį kiekį kalcio, buitiškai šnekant, yra kietas ir dėl to prietaisai pasidengia kalkių nuosėdomis.

Tokių nuosėdų atsiranda ir ant indaplovės, skalbyklės kaitinimo elementų, ilgainiui kaitinimo elementai suskilinėja ir tampa nesandarūs. Tokiu atveju elektros srovė patenka į vandenį ir pereina į skalbyklės korpusą. Žmogus, prisilietęs prie įelektrintos skalbyklės, gauna elektros smūgį, kuris gali būti mirtinas. Anksčiau elektros instaliacijai buvo naudojama dvilaidė sistema (TN-C), t.y., fazinis ir nulinis laidas.

Pavojų dėl pasenusios elektros instaliacijos yra ir daugiau, neretai jie matomi plika akimi. Pavyzdžiui, į rozetę jungiant prietaisą, ji kibirkščiuoja, aprūksta kontaktai, girdisi traškėjimas. Kai kuriais atvejais atnaujinant elektros instaliaciją naudinga įsirengti įtampos lygintuvus, kurie apsaugo prietaisus nuo viršįtampių tinkle.

Įtampos lygintuvas

Elektros instaliacijos atnaujinimo būdai

Galimi du elektros instaliacijos atnaujinimo būdai: paprastesnis ir geresnis. Paprastesniu vadiname elementarų laidų ir prietaisų keitimą, tai leidžia išvengti anksčiau minėtų pavojų. Toks atnaujinimas yra būtinas pirmiausia dėl to, kad elektros naudojimas būtų saugesnis.

Jis apima įvadinio kabelio keitimą, laidų keitimą ir išvedžiojimą, elektros skydelio keitimą ir lizdų montavimą kambariuose ar kitose patalpose. Išvedžioti ir keisti elektros instaliaciją būtinai turi profesionalas, turintis atitinkamą kvalifikaciją ir prisiimantis atsakomybę.

Pirmiausia su elektriku suderinamas elektros instaliacijos planas - kur ir kokių kištukinių lizdų ir jungiklių reikia. Elektrikas ar projektuotojas, suderinęs apšvietimo schemą, šviestuvų ir jungiklių išdėstymą, tiksliai pažymi laidų vietas, jungiklių tipą. Jeigu leistinoji galia nedidinama, dažniausiai vienfaziam elektros įvadui su 3 kW leistinąja naudoti galia nuo įvadinio skydelio, kuriame yra skaitiklis, rekomenduojama rinktis 3 gyslų kabelį su ne mažiau kaip 4 mm² vario laidininkais, jei naudojami aliuminio laidai, jie turėtų būti ne mažesnio kaip 6 mm² skersmens.

Kadangi pastaruoju metu išimtinai montuojama tik paslėpta elektros instaliacija, vedžiojant laidus bute, jeigu nemontuojamos įtempiamos ar pakabinamos lubos, reikia surasti visas paskirstymo dėžutes, senus kanalus sienose ir lubose, išimti senus kabelius bei išfrezuoti griovius laidams iki naujų jungiklių ir rozečių vietų. Tai gana ilgas ir varginantis darbas, ypač jei sienos ir pertvaros yra iš gelžbetonio plokščių, jose rekomenduojama nepažeisti armatūros, reikia žiūrėti, kad betono gabalais nebūtų užkimšti kanalai.

Jeigu naudojami seni kanalai, reikia turėti omenyje, kad dažnai juose netelpa daugiau kaip 2-3 kabeliai. Jeigu nesinori frezuoti sienų ir daryti didelio remonto, galima pasirinkti paprastesnį sprendimą, kuomet laidai pravedami per specialias instaliacines grindjuostes, kurios montuojamos sienos ir grindų sandūroje.

Kad ateityje nekiltų problemų, svarbu pasirinkti geros kokybės instaliacines dėžutes. Dažniausiai naudojamos potinkinės įleidžiamos dėžutės, jų nesimato, bet tai nereiškia, kad tinka pačios pigiausios. Dažnai tokias dėžutes keblu sumontuoti, tenka ilgai krapštytis, o ir sumontavus jos ne visada būna stabilios.

Instaliacines montažines dėžutes reiktų rinktis pagal jungiklių ar kištukinių lizdų mechanizmo skersmenį ir gylį, atsižvelgiant į korpuso plastiko kokybę, pagal sandarumą, kad į dėžutę nepatektų tinko, glaisto masės. Žvelgiant tik iš techninės pusės, elektrikai mėgsta JUNG SCHUKO® jungiklius ir kištukinius lizdus dėl paprasto, saugaus ir tvirto montavimo, šio gamintojo prietaisai turi atraminį žiedą, laidų griebiklį, su kuriuo lengva sujungti laidus.

Atnaujinant elektros instaliaciją daugeliu atvejų ne tik keičiama kištukinių lizdų ir jungiklių vieta, bet ir didinamas jų kiekis. Ekonomiški ir patogūs sprendimai yra sumontuoti prietaisus drauge. Jeigu dar neaišku, kokių matmenų bus miegamojo lova, dvigulei lovai tarpas tarp kištukinių lizdų/jungiklių blokų centrų turėtų būti 2 metrai 20 centimetrų, aukštis nuo grindų - 60 cm. Standartinis sieninių šviestuvų aukštis nuo grindų - 1, 30 cm.

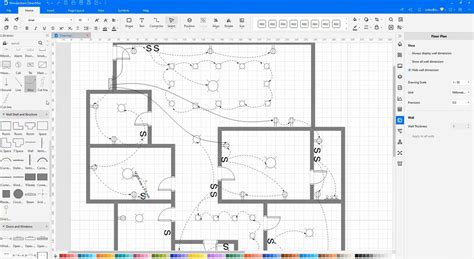

Elektros instaliacijos planas

Išmaniosios sistemos

Elektros instaliaciją galima atnaujinti ir padaryti daug patogesne nevedžiojant kabelių iš naujo. Šiuolaikinis sprendimas - belaidė namų valdymo sistema JUNG Home, kuri gali valdyti praktiškai viską: pradedant šviesos jungikliais, šviesos intensyvumo reguliatoriais, kištukiniais lizdais, termostatais, žaliuzėmis, baigiant arbatinuku ar televizoriumi.

Tai sistema, kurioje vietoje tradicinių jungiklių, rozečių ir kitų prietaisų naudojami elektroniniai jungikliai, rozetės, termostatai ir kiti valdymo prietaisai. Atnaujinant elektros instaliaciją tereikia senus jungiklius ir rozetes pakeisti valdomais per Bluetooth Mesh ryšį. JUNG Home suteikia galimybę du (ar daugiau) jungiklių sujungti kartu belaidžiu būdu, leidžia padaryti valdymą iš kelių vietų, netempiant jokių papildomų laidų, nedarant statybinių darbų - kurie ir užtrunka, ir kainuoja. T.y. nereikia sienose pravedinėti laidų, po to tinkuoti, dažyti...

JUNG Home principas labai paprastas - visas elektros instaliacijos prietaisų valdymas vyksta per vietinį belaidį Bluetooth Mesh ryšį. Prietaisai veikia dirbdami kartu viename Bluetooth tinkle. Tik šiam ryšiui nereikalingas nei internetas, nei serveris. JUNG Home prietaisai veikia patalpų viduje, iki 30 m atstumu, montavimui reikalinga įprastinė 230 V elektros instaliacija ir kartu su prietaisu komplektuojamas kabelis bei sieninis montavimo lizdas. Elektros skydelyje nieko keisti nereikia. Su JUNG Home sistema be jokio remonto labai patogu atnaujinti elektros instaliaciją ne tik bute, bet ir name.

JUNG Home jungikliai, kištukiniai lizdai, termostatai, judesio davikliai, žaliuzių, garažo vartų pakėlimo ir nuleidimo, durų ir vartų atidarymo, kiemo apšvietimo jungikliai visiškai nesiskiria nuo klasikinių ir visiems įprastų JUNG ar kito gamintojo rozečių ir jungiklių, išskyrus šviesos diodą dešinėje, kuris užsidega signalo priėmimo ir išsiuntimo metu. Signalas perduodamas pakopiniu principu - nuo vieno prietaiso antram, trečiam ir t.t. Galimas valdymas ir konfigūravimas ekrane, pritvirtintame ant sienos, bet patogiausias - per programėlę telefone.

JUNG Home sistemos montavimas yra toks pat, kaip ir įprastinės 230 voltų elektros instaliacijos, kištukiniams lizdams rekomenduojama naudoti 60 mm gylio instaliacines montavimo dėžutes. Jeigu keičiant seną instaliaciją nauja JUNG Home neužtenka dėžutės gylio, galima naudoti padidinto aukščio rėmelį.

JUNG Home skirta ne tik elektros instaliacijos atnaujinimui, bet ir papildymui šiuolaikinėmis funkcijomis, nes galimas labai įvairus valdymas ir parametrų reguliavimas per Bluetooth Mesh, integracija su valdymu balsu per Alexa ar Google Home, per IoT debesį su Samsung SmartThings tinklo gaminiais arba per nepriklausomą debesį, pvz., Mediola IQONTROL. Dar niekada išmaniųjų namų sukūrimas nebuvo toks paprastas ir lengvas.

Automatinių jungiklių parinkimas

Automatiniai jungikliai atlieka labai svarbią funkciją - saugo laidus nuo perkaitimo ir užsidegimo, o mus nuo gaisro (nuo sroves mus sauga nuotekių relė). Paprastai žmonėms kyla keletas klausimų susijusių su automatais. Pavyzdžiui - ką reiškia tie raidės ir skaičiai ant jų? Kaip jau minėjau, automatas saugo laidus nuo perkaitimo. Laidus šildo elektros srovė, kuri jais teka. Tai normalu. Kuo didesnė srovės galia, tuo stipriau kaista laidas. Taip išeina, kad saugoti laidus reikia nuo per didelės srovės, kurios jie negali praleisti per save neįkaisdami.

Logiškai kyla sekantis klausimas - iš kur gali atsirasti per didelė srovė? Įvyksta trumpas sujungimas, kurio metu iškart atsiranda didžiulė srovė, nuo šimtų iki tūkstančių amperų. Įvyksta perkrova, t.y., kai per laidą teka didesnė srovė, negu leidžia jo storis, bet ne tokia didžiulė, kaip trumpo susjungimo metu. Pavyzdžiui, jei esant įprastam laidui, kurio skerspjūvis 2,5 kv.mm., vienu metu įjungti elektrinį virdulį, orkaitę ir kaitlentę - per jį tekės apytiksliai 39 amperų srovė. O paslėptas (pvz. užtinkuotas sienoje) toks kabelis neįkaisdamas gali praleisti tik 21 amperą. Beveik du kartus mažiau! Patikėkit, pasitaiko dar liūdniau sujungtų prietaisų.

Taigi, automatai saugo nuo trumpo sujungimo ir perkrovos. Elektromagnetinis išjungėjas saugo nuo trumpo susjungimo. Šiluminis išjungėjas saugo nuo ilgalaikių perkrovų. Parduotuvės lentynose visų gamintojų automatai sužymėti vienodai - raidėmis (B, C, D) ir skaičiais (6, 10, 16, 25…). Skaičiumi žymima nominali srovė (tokia srovė, kurią automatas gali praleisti per save pastoviai ir be jokių pasekmių). Raidė parodo automato srovės charakteristiką. Kaip tik nuo jos priklauso, kokiai srovei esant automatas išsijungs. Pavyzdžiui, turime tris automatus, kurių nominali srovė - 16 amperų: - B16, C16 ir D16.

Šiluminis išjungėjas pradės kaisti, kai srovė viršys nominaliają 1,2-1,5 karto ir suveiks tuo greičiau, kuo jautresnis (ir tiesiogine to žodžio prasme, karštesnis) automatas. Dažniausiai mes neturime galimybės rinktis įvadinio automato, t.y., to, kuris stovi prieš skaitliuką - jį savo nuožiūra stato ESO. Jo pagalba ESO riboja išskiriamą galią ir garantuoja trumpojo sujungimo selektyvumą, kad jūsų tinkle įvykęs trumpas sujungimas neišjungtų visos paskirstymo linijos. Visa kita - mūsų pasirinkimas. Rozetėms puikiai tiks B 16 automatai.

Ūkinės paskirties statiniuose , kur gali būti jungiami įvairūs prietaisai su elektriniais varikliais, geriau rinktis automatus, kurių charakteristika C - C16. Naudojant automatus su dideniu nominalu, būtina pravesti storesnį kabelį (2,5 kv. .. Įvykus trumpam sujungimui to nepavyks išvengti. Srovė trumpo sujungimo grandinėje bus vienoda visuose automatuose ir bus vienodai dielė - šimtai amperų. Galimybė išjungti automatus paeiliui yra vadinama selektyvumu. Selektyvumas čia reiškia, kad išjungiamas yra artimiausias apkrovai automatas, ir tik po to - sekantys.

Kaip minėta anksčiau, dažniausiai įvade būna statomi paprasti automatai su charakteristika C, taigi, nepakeitus jo, užtikrinti selektyvumo nėra galimybių. Tačiau gallime selektyvumą organizuoti apkrovos atveju, jei namie pastatysime automatą su charakteristika B. Pabaigai, belieka pridurti, kad pasirinkti automatus, kaip ir visus apsaugos įtaisus, rekomenduojama (ir, beje, atsieina pigiau!) projektavimo stadijoje.

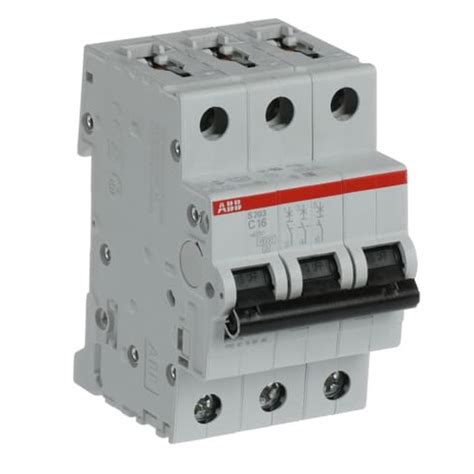

Automatiniai jungikliai

Alternatyvūs elektros energijos šaltiniai sodyboje

Vis daugiau žmonių renkasi gyvenimą sodybose, toli nuo miestų triukšmo ir sumaišties. Tačiau kartu su ramybe ir grynu oru ateina ir iššūkiai - vienas didžiausių jų yra elektros energijos tiekimas. Elektros tinklų nutiesimas į atokias vietoves - tai sudėtingas ir brangus procesas. Energetikos įmonės paprastai reikalauja, kad klientas sumokėtų už visą infrastruktūrą: stulpus, kabelius, transformatorius. Be to, net ir prisijungus prie centralizuoto tinklo, sodybų savininkai dažnai susiduria su elektros tiekimo pertrūkiais. Audros, medžių griūtys ant linijų, techninės problemos - visa tai paveiks jūsų kasdienį gyvenimą.

Saulės elektrinė su akumuliatoriais sprendžia abi problemas iš karto: ir pradinių investicijų klausimą, ir energijos tiekimo patikimumą. Prieš planuojant saulės elektrinę, būtina tiksliai įvertinti, kiek energijos jums reikės. Pradėkite nuo pagrindinių prietaisų sąrašo. Šaldytuvas suvartoja apie 1-2 kWh per parą, skalbimo mašina - 1-2 kWh už skalbimą, LED apšvietimas - 0,5-1 kWh per parą. Ypač atidžiai apskaičiuokite šildymo poreikius. Jei planuojate naudoti elektrinį šildymą, žiemos mėnesiais suvartojimas gali išaugti iki 30-50 kWh per parą. Neužmirškite ir sezoninių svyravimų. Vasarą energijos suvartojimas paprastai mažesnis, o saulės elektrinė gamina daugiausiai energijos.

Grynai autonominės saulės elektrinės retai būna optimalus sprendimas Lietuvos klimato sąlygomis. Žiemos mėnesiais saulės spinduliuotė sumažėja 5-6 kartus, palyginti su vasara. Hibridinė sistema - tai protingesnis sprendimas. Vėjo generatorius puikiai papildo saulės elektrines - kai dangus apsiniaukęs, dažnai pučia vėjas. Šiuolaikiniai mažos galios vėjo generatoriai gali veikti jau nuo 3-4 m/s vėjo greičio ir gaminti 1-3 kW galią. Atsarginis generatorius - tai patikimas sprendimas kritinėms situacijoms. Šiuolaikiniai inverteriniai generatoriai gali automatiškai įsijungti, kai akumuliatorių įkrova nukrenta žemiau nustatyto lygio.

Akumuliatoriai - tai hibridinės sistemos širdis. Nuo jų pasirinkimo priklauso ne tik sistemos patikimumas, bet ir eksploatacijos kaštai. Švino rūgštiniai akumuliatoriai - pigiausias sprendimas trumpuoju laikotarpiu. Jų kaina - 100-150 eurų už kWh talpos. Tačiau jie turi rimtų trūkumų: trumpas ciklų skaičius (300-500), žemas efektyvumas (80-85%), reikalauja reguliarios priežiūros. LiFePO4 akumuliatoriai - aukso viduriukas autonominėms sistemoms. Jų kaina - 400-600 eurų už kWh, bet ciklų skaičius siekia 3000-5000, o efektyvumas - 95-98%. Jie saugūs, nesprogs ir neužsidegs net pažeidus korpusą. Ličio jonų akumuliatoriai (NMC technologija) kompaktiškiausi ir turi didžiausią energijos tankį. Tačiau jie brangiausi ir reikalauja sudėtingesnės apsaugos sistemos.

Teisingai suprojektuota sistema turi būti subalansuota - nei per didelė (brangiai kainuoja), nei per maža (neužtikrina poreikių). Lietuvoje vidutinis metinis saulės spinduliuotės kiekis - 1000-1100 kWh/m². Tai reiškia, kad 1 kW saulės elektrinė per metus pagamins apie 1000 kWh energijos. Akumuliatorių talpą reikia skaičiuoti pagal blogiausią scenarijų - kelias debesuotas dienas iš eilės žiemą. Paprastai rekomenduojama 3-5 dienų autonomiškumo rezervas. Jei jūsų vidutinis paros suvartojimas žiemą - 15 kWh, akumuliatorių talpa turėtų būti 45-75 kWh. Inverterio galia turi atitikti maksimalų vienu metu veikiančių prietaisų poreikį. Sodyboje tai gali būti 5-10 kW, priklausomai nuo šildymo sistemos tipo ir kitų didelės galios prietaisų.

Saulės modulių montavimas sodyboje turi savo specifiką. Paprastai yra daugiau vietos, todėl galima rinktis optimalų kampą ir orientaciją. Lietuvoje geriausias modulių polinkio kampas - 35-40 laipsnių į pietus. Modulių valymas sodybose paprastai mažiau problemiškas nei miestuose - mažiau dulkių ir teršalų. Tačiau reikia atsižvelgti į medžių šešėlius, kurie gali keistis augant augalams. Akumuliatorių patalpai keliami ypatingi reikalavimai. Patalpa turi būti sausa, gerai vėdinama, su stabilia temperatūra. LiFePO4 akumuliatoriai mažiau jautrūs temperatūrai, bet optimalus diapazonas - 15-25°C.

Apsaugos sistemos sodybose ypač svarbios. Reikia numatyti apsaugą nuo žaibų, perkrovų, trumpųjų jungimų. Hibridinės saulės elektrinės investicijos sodybai paprastai svyruoja nuo 15 iki 40 tūkstančių eurų, priklausomai nuo sistemos dydžio ir komponentų kokybės. Elektros tinklų nutiesimas 2 km atstumu gali kainuoti 30-60 tūkstančių eurų, o tai dar nereiškia, kad elektra bus nemokama. Saulės elektrinė su hibridine sistema per 10 metų sutaupo ne tik šias išlaidas, bet ir užtikrina energetinį nepriklausomumą.

Nepamirškim ir valstybės paramos galimybių. Lietuvoje veikia įvairios dotacijų programos atsinaujinančiai energetikai. Saulės elektrinės projektavimas ir montavimas - tai ne vienos dienos darbas. Pradėkite nuo išsamaus energijos audito. Nepirkite visos sistemos iš karto. Pradėkite nuo bazinės konfigūracijos - kelių kW saulės modulių, nedidelės akumuliatorių baterijos ir hibridinio inverterio. Rinkitės patikimus tiekėjus ir sertifikuotus montuotojus. Pigūs sprendimai iš neaiškių šaltinių gali virsti brangiais remontais.

Numatykite sistemos stebėjimo galimybes. Šiuolaikiniai inverteriai turi WiFi ryšį ir leidžia stebėti sistemos veiklą realiu laiku. Neužmirškite ir ateities poreikių. Galbūt po kelių metų norėsite įsirengti elektromobilio krovimo stotelę ar baseiną su šildymu. Gyvenimas sodyboje su saulės elektrine - tai ne tik praktiškas sprendimas, bet ir filosofijos klausimas. Kai pats gamini energiją, kitaip žiūri į jos suvartojimą.

Hibridinė saulės elektrinė sodyboje - tai investicija į ateities gyvenimo kokybę. Ji užtikrina energetinį saugumą, sumažina priklausomybę nuo išorinių veiksnių ir leidžia gyventi harmonijoje su gamta. Technologijos tobulėja, kainos mažėja, o valstybės parama didėja. Šiandien saulės elektrinė sodyboje - jau ne egzotika, o praktiškas sprendimas tiems, kurie vertina nepriklausomybę ir tvarumą.

Alternatyvių energijos šaltinių privalumai ir trūkumai
