Šiame straipsnyje aptarsime, ar reikalinga nuotėkio relė bute, kokie yra reikalavimai ir rekomendacijos įrengiant tokią relę, bei kokie saugumo aspektai turėtų būti įvertinti.
Kas yra nuotėkio relė ir kam ji reikalinga?
Lietuviškas terminas - nuotėkių relė (NR) - tarsi užsimena apie pagrindinę šio įrenginio funkciją - apsaugą nuo srovės nutekėjimo. Nuotėkio relė (skirtuminių srovių apsauga) yra montuojama ten kur yra keliami didesni saugos reikalavimai (pavojingose ir labai pavojingose patalpose, pvz., kur yra laidžios elektros srovei grindys). Jei tik pradedate statybos darbus, greičiausiai tokį terminą dar išgirsite. Jei ruošiatės susirinkti savo namo skydelį patys, bus naudinga pasiskaityti, kaip jos sutvertos, kodėl tokios jau reikalingos ir kaip išsirinkti.

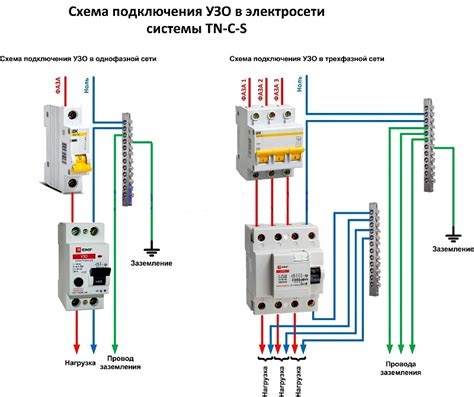

Kaip veikia nuotėkio relė?
Jei nuotėkių relė skydelyje įrengta, tuomet ji pastoviai lygina srovės, kuri teka per fazės laidininką ir srovės tekančios per nulį stiprumą. Paprastai kalbant, stebi, kad kiek srovės „įtekėjo” į laidų instaliaciją, tiek ir „ištekėtų”. Jei kažkas ne taip ir „išteka” mažiau srovės, vadinasi kažkur yra nutekėjimas. Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.
NR širdimi yra srovės transformatorius. Pirminės šio transformatoriaus apvijos - nulio ir fazės laidai. Jei fazių laidų srovių suma lygi nulio srovei, magnetinės srovės atsveria viena kitą ir srovė antrinėse apvijose nesusidaro. Jei fazių srovių suma didesnė nei nulio srovė ir tas skirtumas didesnis nei diferencialinės srovės nominali reikšmė, tuomet antrinėse apvijose atsiranda srovė, kurios pakanka suveikti elektromagnetui, o šis atjungia grandinę.
Pateiksiu pavyzdį, kuris paaiškins NR veikimo principą. Tarkim, nusipirkote virtuvinį blenderį. Visą tokį gražų, nerūdijančio plieno, blizgantį ir už labai jau gerą kainą. Tarkim, kad nuolaida buvo nemaža dėl to, kad surinktas jis nekažkaip ir per kažkurį laiką nuo vibracijų viduje blenderio fazės laidas atsikratė ir susilietė su metaliniu korpusu, t.y., užtrumpino. Bandant sutrint rytinį kokteilį staiga netikėtai mus nemaloniai papurto elektra.
Jei tas skirtumas didesnis, nei nustatytas slenkstis, relė atjungia grandinę tuo pačiu galbūt išgelbėdama mums gyvybę.
Ar būtina nuotėkio relė bute?
Montuoti srovės nuotėkio reles rekomenduojama tiems įrenginiams (arba jų grupei), kur tai yra reikalinga. Buityje tokios patalpos yra vonioje, virtuvės zonoje, rūsyje, lauko kištukiniai lizdai ir t.t., tad visi jose esantys įrenginiai turėtų būti jungiami per nuotėkio reles. Sumontavus vieną nuotėkio relę visam butui jos suveikimo atveju nutrūktų elektros energijos tiekimas visame bute, todėl tai gali sukelti naudojimosi nepatogumų.
Namų statybos ar atnaujinimo projekto neretai nusprendžiama imtis patiems, elektros instaliacijos, jos priežiūros, buitinės technikos prijungimo bei kitus sudėtingus darbus, neturint pakankamai specifinių žinių ir sugebėjimų atlikti juos patiems, patariama patikėti profesionalams.
Simtai namu ukiu yra be sroves nuotekio reliu ir nieko blogo nenutinka. Taip, šimtuose nenutinka, tačiau kokioje dešimtyje kas met vis ima ir nutinka. Tai viena. Taip, kad kvailos šnekos "nereikia".
Kur patartina naudoti nuotėkio rėlę?
Skirtuminių srovių apsauga (srovės nuotėkio relė) naudojama kaip papildoma apsauga nuo prisilietimo įtampos. Namuose prie tokios skirtuminių srovių apsaugos prijungiami elektros įrenginiai ten kur yra arba gali būti laidžios elektros srovei grindys, sienos ar kt., pavyzdžiui: elektrinė viryklė, indaplovė, skalbyklė, džiovyklė, virtuvės stalviršio kištukiniai lizdai, vonios veidrodžio kištukiniai lizdai, elektrinis rankšluosčių džiovintuvas, elektrinis grindų šildymo kilimėlis, vandens šildymo boileris, pirties elektrinis katilas, garažo kištukiniai lizdai, lauko kištukiniai lizdai ir kt.
Taip pat skirtuminių srovių apsauga (srovės nuotėkio relė) turėtų būti naudojama kaip papildoma gaisrinė apsauga, kuomet elektros instaliacija montuojama ant medinių pastato konstrukcijų. Jei biudžetas leidžia, nuotėkių reles galima naudoti visiems kištukiniams lizdams (atskiros relės kiekvienai grupei), laukui. Vienos bendros relės visam namui statyti nerekomenduojama, nes esant gedimui nebus aišku dėl kurios grupės išmeta relę. Pigesnis variantas būtų: 4p nuotėkio relė virtuvės zonai, 2p nuotėkio relės skalbyklei, džiovyklei, WC lizdams, visoms lauko grupėms.
Specialiai šaldytuvui išskyriau atskirą automatą, kad ką nors užštrumpinus kitur, jis (šaldytuvas) neišsijungtų. Analogiškai norėtųsi elgtis ir su nuotėkio rėle - jei kur nors atsiras nuotėkis, kad neišjungtų šaldytuvo. Bet dar atskiros nuotėkio relės tik šaldytuvui dėti nebeišeina (neliko vietos, papildomos išlaidos). Ant pagrindinės nuotėkio relės kabo vonios rozetės ir šviesa, virtuvės rozetės, gyvatukas ir šildomos grindys.
Nuotėkio relių tipai
Pagal konstrukcinius ypatumus NR skirstosi į elektromechanines ir elektronines. Jos skiriasi darbo principu, tačiau svarbiausia yra tai, kad elektroninės relė priklauso nuo maitinančio tinklo įtampos, nes maitinimas būtinas įmontuotai elektroninei schemai. Elektromechaninės NR nuo įtampos nepriklauso, nes ten nėra, ką maitinti. Jei maitinimo tinklas dėl kokių nors priežasčių bus pažeistas (dings nulis ir pan.), elektroninė relė geriausiu atveju atsijungs.
Žymėjimas
Kalbant toliau apie skirtumus, mums svarbu kaip žymimos NR. AC - sinusoidinei kintamajai srovei, t.y. Diferencialinė srovė rodo nuotėkio srovę, kuriai esant suveikia NR. 30 mA - buitinis variantas. Suveikia tada kai (žr. 100mA, 300mA - taip vadinamos priešgaisrinės NR. Srovė per didelė, kad būtų aktuali žmogaus gyvybės apsaugai, bet vis tiek naudingas reikalas, jei, tarkim, ūkyje apsaugomos ne visos linijos jautresnėmis NR, tai vieną tokio nominalo verta įrengti ant įvado. Apsaugoti NR visas linijas. Išimtimi gali būti šviesos linijos sausose patalpose.
Kaip pasirinkti tinkamą nuotėkio relę?
Rekomenduojama, jei prijungiate kelias grupes, naudoti atitinkamos srovės atsparumo ir apsaugos lygio relę. Dažniausiai naudoti 30 mA nuotekų relę. Rinkitės 40A nuotekų relę; ji turėtų būti pakankama jūsų atveju. Toliau naudokite B16 automatinius jungiklius ir B25 jungiklį kaitlentei.
Pilnai užteks virtuvei 1P C25A 30mA kombinuotos nuotėkio rėlės. Taip, 25A 30mA nuotėkio rėlė turėtų būti tinkama vienfaziam tinklui virtuvėje, norint apsaugoti tiek virtuvės įrenginius, tiek kaitlentę su 3x4 mm² kabeliu. 30mA nuotėkio srovė yra standartinė, užtikrinanti apsaugą nuo pavojingo elektros smūgio.
Jei kambariai neturi įžeminimo, svarbu įsitikinti, kad elektros instaliacija ir įrenginiai yra tinkami naudoti be įžeminimo.
Ar užtenka 25a kaitlentei ir virtuvės rozetėms būtų galima atsakyti žinant bent kaitlentės galingumą, jo nežinant galima vertinti taip; 25a bus apie 5kw kaitlentės būna apie 7-8 kW turiu mintyje galingumą nurodoma ant kaitlentės pagal tai galima daryti išvadą jog 25a nepakanka ir reikėtų 40a, tačiau jei visos kaitlentės kaitinimo vietos vienu metu nebus naudojamos gali pakakti ir 25a.
Svarbu atsižvelgti į elektros instaliacijos planą ir patikėti darbus tai išmanantiems specialistams
Elektrikas tikina, kad net menkiausios klaidos ateityje gali daug kainuoti, ir ne tik finansiškai. Jam antrina ir I. Bernotas, teigiantis, kad teisingas buitinio prietaiso prijungimas užtikrina saugumą jo naudotojui, o daiktas tarnauja ilgiau.
Elektros instaliacija namuose priklauso nuo to, kokią buitinę techniką ar kitus elektrą naudojančius prietaisus žmogus turi ir kur juos planuoja statyti. Kiekvienas buitinės technikos prietaisas virtuvėje turi turėti po atskirą elektros įvadą: šaldytuvas, orkaitė, indaplovė, atitinkamai ir smulkesni buitiniai virtuvės prietaisai, pavyzdžiui, kavos aparatas. Atskiras įvadas reikalingas ir stalviršyje numatomiems kištukiniams lizdams. Kai kurie įvadai gali dubliuotis, tačiau tai, kaip pabrėžia A. Indukcinei kaitlentei, vienam iš galingųjų virtuvės prietaisų, dažniausiai reikalingas atskiras dvifazis arba trifazis įvadas. „Dėl atskirų fazių bendras kaitlentės galingumas pasiekia apie 7,4 kW - tai dukart daugiau nei jungiant į įprastą vienos fazės elektros lizdą, kuomet neišnaudojama visa prietaiso galia. Maksimalus kito didesnio prietaiso - orkaitės - galingumas yra maždaug 3-3,5 kW, tačiau jį orkaitė dažniausiai pasiekia tik nustačius grilio funkciją“, - aiškina I.
Jei vienoje patalpoje įrengiami penki kištukiniai lizdai, vadinasi, tik tiek prietaisų vienu metu gali veikti, bendra sujungtų prietaisų galia neturėtų viršyti 3 kW. Naudojant gausybę jų, prijungtų prie parduotuvėje įsigyto ilgintuvo ar net kelių, ilgainiui prietaisai gali perdegti.
Kalbėdamas apie elektros instaliaciją drėgmės taškuose, ekspertas akcentuoja, kad tam yra nustatytos griežtos taisyklės, kurias žino bet kuris profesionalus elektrikas. Vadovaujantis jomis, elektra vonios kambaryje įrengiama tam tikrose zonose, laikantis atstumų nuo vonios ar dušo kabinos, elektros instaliacijos įrenginiai turi atitikti sandarumo klasę, visus prietaisus joje reikia jungti į įžemintus lizdus. „Pastarosios taisyklės neretai nepaisoma senesnės statybos būstuose, kuomet įžeminimo neturi vonioje stovinti skalbimo mašina. Jai sugedus gali atsirasti srovė ant prietaiso korpuso - tai itin nesaugu, nes prisilietus jis gali nukrėsti. Taip pat prie skalbimo mašinos esančius kištukinius lizdus geriau planuoti aukščiau nei prietaiso nuotekų žarna. Prietaisų jungtys, kabeliai turėtų būti toliau nuo vandentiekio ir dujinių vamzdžių - Reglamente numatyta, kad nuo pastarųjų turi būti 40 cm atstumas iki atvirų kištukinių lizdų. Elektros srovė ant šalimais stovinčio prietaiso ar net visos vandentiekio sistemos gali atsirasti ir dėl atvirų ar pažeistų laidų, dirbtinių prijungimų be kištukų - pastatuose viskas sujungta metaliniais vamzdžiais, tad elektros srovė gali keliauti kad ir kilometrą.
Jei visgi pasisamdyti profesionaliai elektros instaliacijos, buitinės technikos prijungimo ir panašius atsakingus darbus atliekantį specialistą galimybių nėra, A. Žiurauskas ragina į kurį nors kreiptis bent jau konsultacijos. „Ne paslaptis, kad įsigijus bet kokį prietaisą jos naudojimo instrukcijų vadovas atsiduria stalčiaus gilumoje. Taigi gaminio saugumas ir tolesnis eksploatavimas daugeliu aspektų priklauso ir nuo jo savininko.
Prieš imantis elektros instaliacijos darbų, rekomenduojama pasikonsultuoti su profesionaliu elektros specialistu, kuris atsižvelgs į jūsų buto specifikacijas ir teisingai įgyvendins saugos reikalavimus.
| Patalpa | Rekomenduojami įrenginiai |
|---|---|
| Virtuvė | Elektrinė viryklė, indaplovė, virtuvės stalviršio kištukiniai lizdai |
| Vonios kambarys | Skalbyklė, džiovyklė, vonios veidrodžio kištukiniai lizdai, elektrinis rankšluosčių džiovintuvas, grindų šildymo kilimėlis |
| Lauko zona | Garažo kištukiniai lizdai, lauko kištukiniai lizdai |
